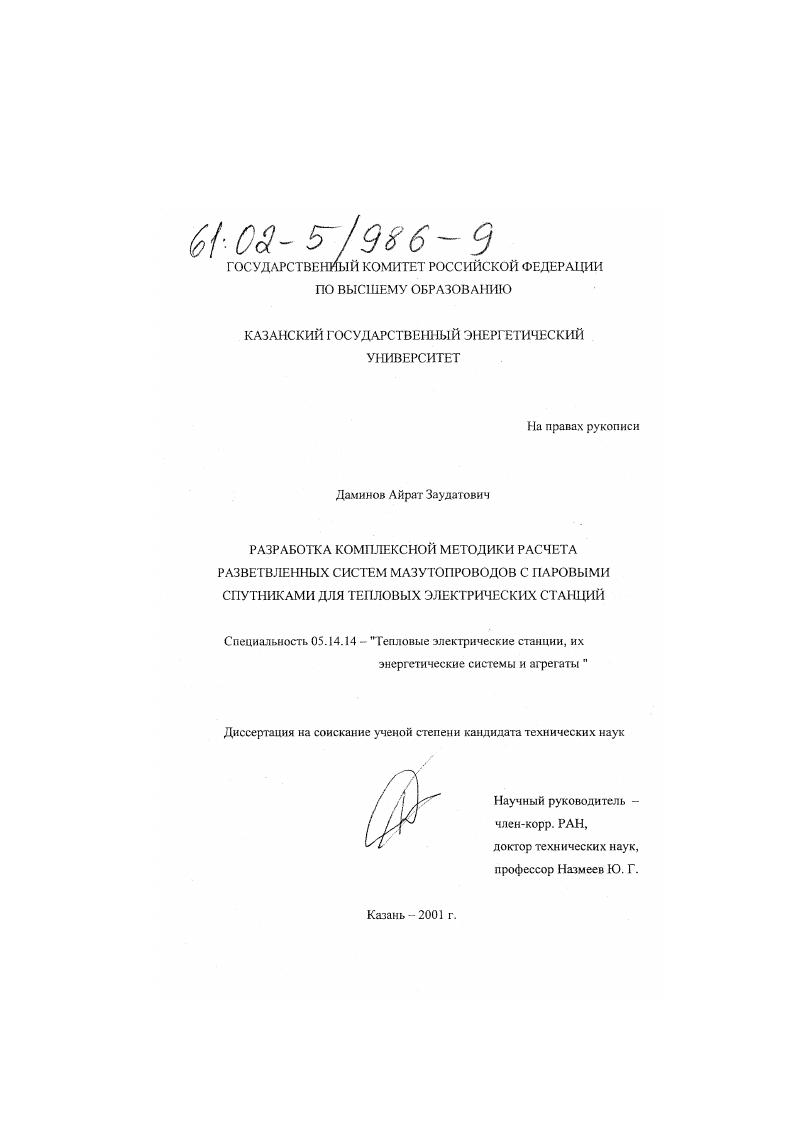

Разработка комплексной методики расчета разветвленных систем мазутопроводов с паровыми спутниками для тепловых электрических станций

• Автор: Даминов, Айрат Заудатович
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Казань
• Количество страниц: 131 с.

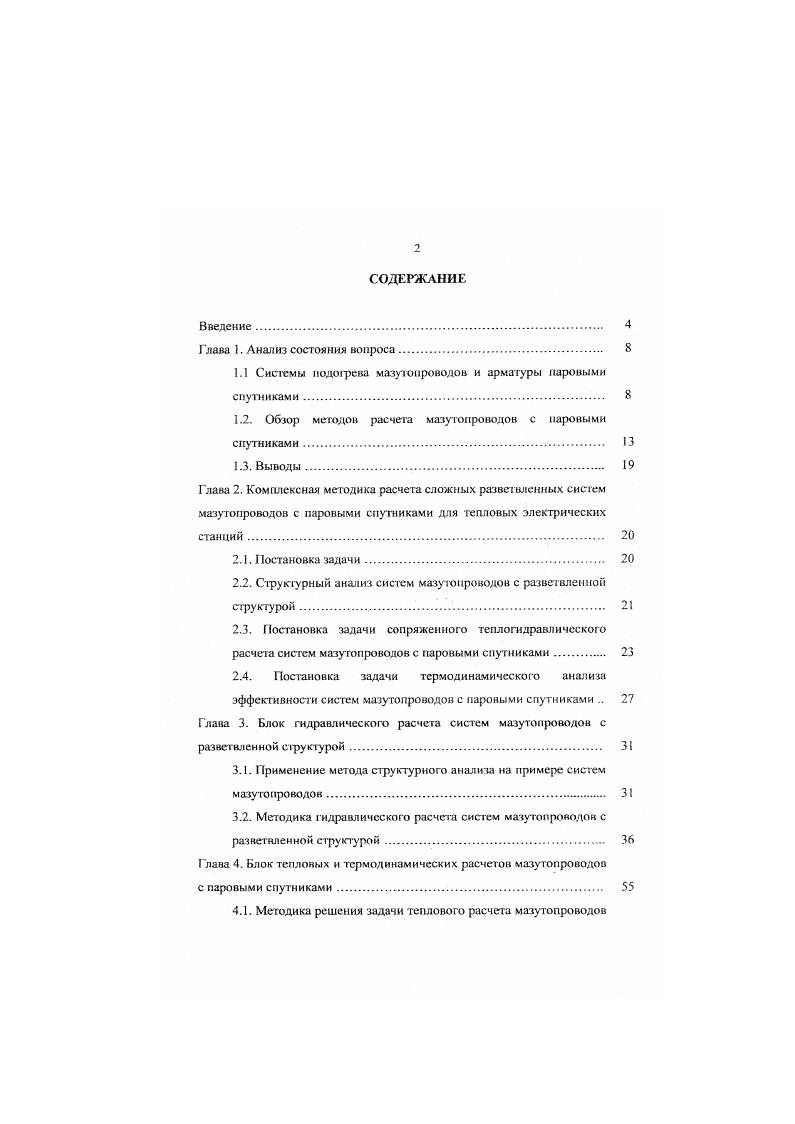

СОДЕРЖАНИЕ
Введение.

I лава 1. Анализ состояния вопроса.

1.1 Системы подорева мазутопроводов и арматуры паровыми спутниками.

1.2. Обзор методов расчета мазутолроводов с паровыми спутниками.

1.3. Выводы.

Глава 2. Комплексная методика расчета сложных разветвленных систем мазутолроводов с паровыми спутниками для тепловых электрических станций

2.1. Постановка задачи

2.2. Структурный анализ систем мазутолроводов с разветвленной структурой.

2.3. Постановка задачи сопряженного теплогидравлического расчета систем мазутолроводов с паровыми спутниками
2.4. Постановка задачи термодинамического анализа эффективности систем мазугопроводов с паровыми спутниками
Глава 3. Блок гидравлического расчета систем мазутолроводов с разветвленной структурой
3.1. Применение метода структурного анализа на примере систем мазугоироводов. ЗI
3.2. Методика гидравлического расчета систем мазугопроводов с разветвленной структурой
Глава 4. Блок тепловых и термодинамических расчетов мазугопроводов
с паровыми спутниками.
4.1. Методика решения задачи теплового расчета мазугопроводов
с паровыми спутниками при заданной толщине изоляции.
4.2. Методика решения задачи теплового расчета мазуто про волов с паровыми спутниками при заданных параметрах мазута
4.3. Методика термодинамического расчета мазуто проводов с паровыми спутниками.
Глава 5. Расчет системы мазутопроводов с паровыми спутниками типового мазутного хозяйства
5.1. Структурный анализ системы мазугопроводов с паровыми
спутниками
5.2. Результаты теплового расчета системы мазугопроводов с паровыми спутниками.
5.3. Результаты термодинамического расчета системы мазутопроводов с паровыми спутниками
5.4. Техникоэкономический анализ системы мазутопроводов с паровыми спутниками типового мазутного хозяйства
Заключение.
Список литературы


Отсутствуют методы оценки эффективности теплогидравлических процессов, позволяющие определить степень совершенства проектируемой системы мазутопроволов с паровыми спутниками. ГРЭС. Тепловые электрические станции» и «Вспомогательное оборудование ТЭС». ГРЭС. Личное участие. Основные результаты получены лично автором под научным руководством члена-корреспондснта РАН Назмеева Ю. Апробация работы. Основные положения работы были итожены на следующих конференциях: школа-семинар молодых ученых и специалистов (Казань, и г. Казан, энерг. IV аспирантско-магистерский научный семинар КГЭИ, (Качан, гос. Российский национальный симпозиум по энергетике (Качань. Публикации. По теме диссертации опубликовано 8 работ. Объем работы. Диссертация изложена на 1 страницах и состоит из введения, пяти глав, заключения. Работа содержит рисунков и таблиц. Список использованном литературы содержит 3 наименования. ГЛАВА 1. Перед перекачкой мазут нагревают до - 5°С, чем достигается значительное снижение вязкости. Мазутопроводы ТЭС обычно бывают весьма разветвленными и имеют много участков. Для обогрева, или, вернее, поддержание температуры мазута в трубопроводах, используют обычно паровые спутники -]. Сети пароснабження (паропроводы) монтируются из стальных водогазопроводных [] или стальных бесшовных горячедеформированных труб [, ]. Для подогрева мазугопроводов и их арматуры чаше всею применяют паровые спутники и электронагреватели. Применение паровых спутников обусловливается относительной простотой получения пара необходимых параметров на ТЭС или в котельной. Паровой спутник представляет собой паропровод расположенный параллельно и приваренный по всей длине к обогреваемому мазутопроводу. Сверху мазутопровод и паровой спутник покрываются общим теплоизоляционным слоем. Принципиальная схема парового спутника с мазутолроводом представлена на рис 1. Рис 1 1. Принципиальная схема подогрева мазутопровода паровым спутником I - мазутопровод; 2 - паропровод; 3 - теплоизоляция. Применительно к мазутным хозяйствам электростанций и котельных паровые спутники трубопроводов выполняют основную цель - сохранение постоянной температуры мазута при ею транспортировании или к резервуарам хранения и раздачи или по территории станции к котельным установкам. Выполнение этого условия возможно лишь тогда, когда потери теплоты мазутопроводом полностью возмещаются тепловоспрнятисм от спутника. Эго вносит принципиальное отличие в методы расчета и самих мазутопронодов и тепловой изоляции для них. Для удобства понимания происходящих под кожухом изоляции тепловых процессов на рис. На практике используется схема не только с одним, но и с двумя паровыми спутниками. Причем расположение паровых спутников независимо от их количества производят в нижней части мазуюпроводов (см. Рис 1. На рис. Если применяется один спутник (рис. При двух спутниках (они также располагаются снизу трубопровода) симметрично. Их размещение относительно обогреваемого трубопровода может быть различно. Количество спутников, их диаметр и параметры греющего пара зависят от температуры и диаметра обогреваемого трубопровода. Диаметр паропроводов-спутников обычно выбирается в пределах - мм, давление пара - в пределах 0,3-1,0 МПа. Обогреваемый трубопровод изолируется совместно со спутником [) в одном изоляционном кожухе. Изоляционный кожух монтируется обычно из гибких металлов, а также минераловатных теплоизоляционных матов, магов из стеклянной ваты, минерального войлока, асботкани и т. В эксплуатации часто наблюдаются повреждения изоляции, причиной которых является неправильная совместная прокладка мазуто- и паропровода. Часто ошибочно производят наложение изоляции непосредственно на мазуто- и паропровод без стального кожуха. В этом случае вследствие тепловых удлинений мазуто- и паропровода изоляция может быть повреждена. Говоря о механизме тепловых процессов под кожухом изоляции, следует отмстить, что мазутопровод обогревается за счет двух, одновременно происходящих, процессов. Это передача теплоты от поверхности спутника мазутопроводу за счет теплового излучения и за счет естественной конвекции внутри изоляционного кожуха.
