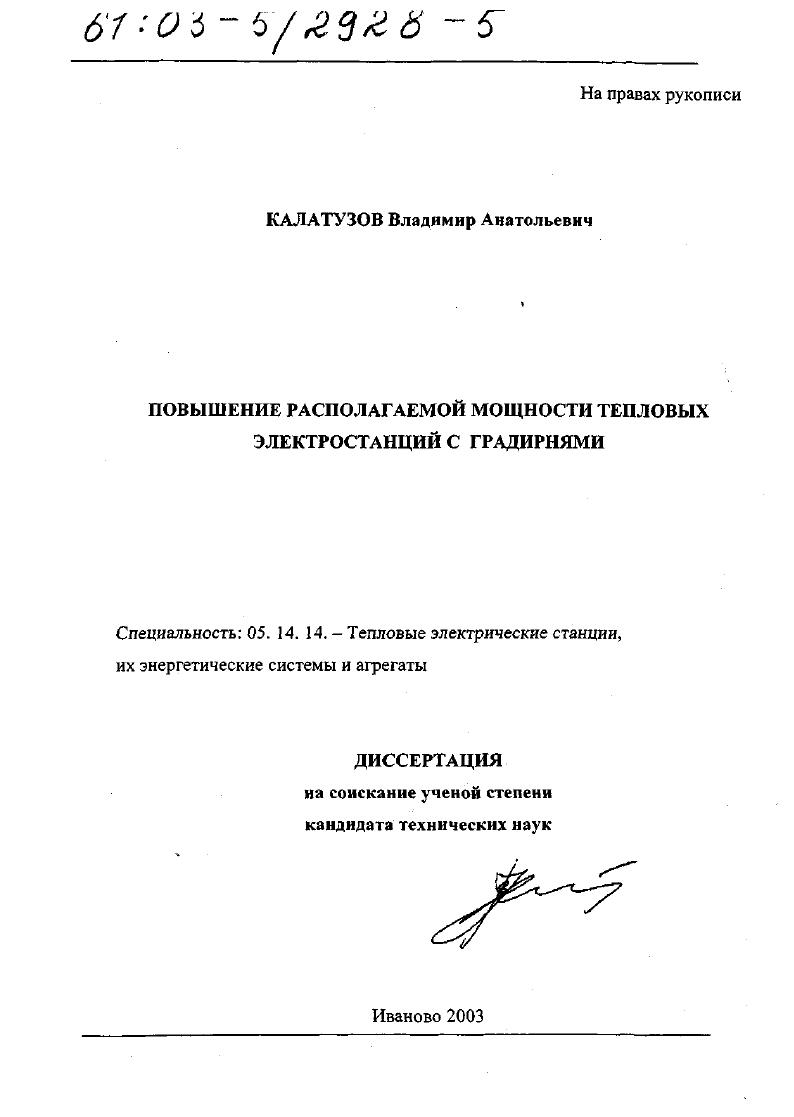

Повышение располагаемой мощности тепловых электростанций с градирнями

• Автор: Калатузов, Владимир Анатольевич
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Иваново
• Количество страниц: 174 с. : ил

ВВЕДЕНИЕ
Глава 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА ОПРЕДЕЛЕНИЯ РАСПОЛАГАЕМОЙ МОЩНОСТИ ТЭС ПРИ ОГРАНИЧЕНИЯХ СО СТОРОНЫ ЦИРКУЛЯЦИННОЙ СИСТЕМЫ ТЕХНИЧЕСКОГО ВОДОСНАБЖЕНИЯ

.Критерии выбора циркуляционных систем технического водоснабжения с градирнями.

1.2.Основные расчетные условия при проектировании

1.3. Основные расчетные параметры конденсаторов турбин

1.4.Основные расчетные параметры типовых градирен

1.5.Выбор градирен для электростанций

1.6. Основные требования по выбору метеопараметров

1.7. Современное состояние вопроса определения располагаемой мощности электростанции
ГЛАВА 2. АНАЛИЗ ХАРАКТЕРИСТИК КОНДЕНСАТОРОВ ТУРБИН И ОБОСНОВАНИЕ КОЭФФИЦИЕНТА СНИЖЕНИЯ

ПАРОВОЙ НАГРУЗКИ КОНДЕНСАТОРА

2.1. Анализ характеристик конденсаторов турбин, их технических условий, зависимости температурного напора от температуры воды и расхода пара при постоянных значе
ниях расхода воды.
2.2.Обоснование коэффициента снижения паровой нагрузки конденсатора турбины

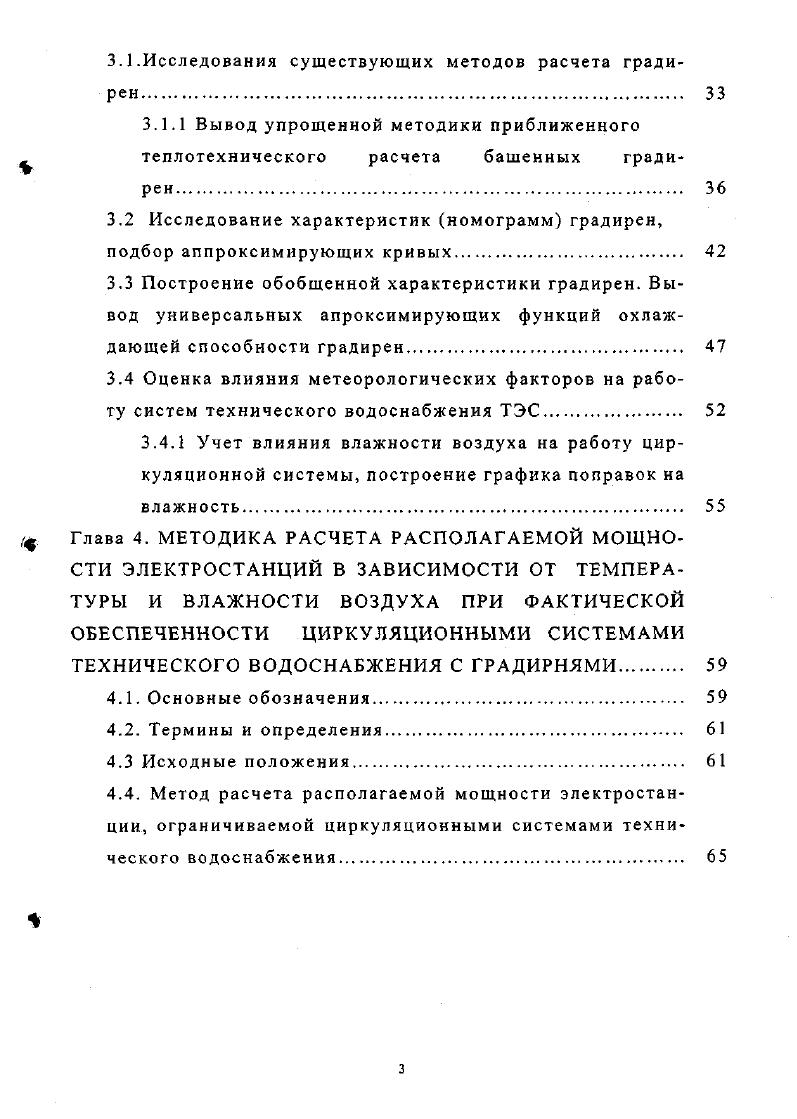

Глава 3. АНАЛИЗ СУЩЕСТВУЮЩИХ МЕТОДОВ РАСЧЕТА ГРАДИРЕН, ИССЛЕДОВАНИЕ ВЗАИМОЗАВИСИМОСТИ МЕТЕОПАРАМЕТРОВ, РАЗРАБОТКА РЕГРЕССИОННОЙ МАТЕМАТИЧЕСКОЙ МОДЕЛИ ГРАДИРНИ.
3.1.Исследования существующих методов расчета градирен.
3.1.1 Вывод упрощенной методики приближенного теплотехнического расчета башенных градирен.
3.2 Исследование характеристик номограмм градирен, подбор аппроксимирующих кривых
3.3 Построение обобщенной характеристики градирен. Вывод универсальных апроксимирующих функций охлаждающей способности градирен.
3.4 Оценка влияния метеорологических факторов на работу систем технического водоснабжения ТЭС
3.4.1 Учет влияния влажности воздуха на работу циркуляционной системы, построение графика поправок на влажность.
Глава 4. МЕТОДИКА РАСЧЕТА РАСПОЛАГАЕМОЙ МОЩНОСТИ ЭЛЕКТРОСТАНЦИЙ В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ВОЗДУХА ПРИ ФАКТИЧЕСКОЙ ОБЕСПЕЧЕННОСТИ ЦИРКУЛЯЦИОННЫМИ СИСТЕМАМИ ТЕХНИЧЕСКОГО ВОДОСНАБЖЕНИЯ С ГРАДИРНЯМИ
4.1. Основные обозначения.
4.2. Термины и определения
4.3 Исходные положения
4.4. Метод расчета располагаемой мощности электростанции, ограничиваемой циркуляционными системами технического водоснабжения.
4.4.1. Этап 1. Определение расчетных нагрузок циркуляционной системы электростанции
4.4.2. Этап 2. Построение промежуточного графика зависимости температуры охлаждающей воды от тепло
вой нагрузки циркуляционной системы.
4.4.3 Этап 3. Построение расчетной линии ограничения
тепловой нагрузки циркуляционной системы.
4.4.4. Этап 4. Построение графика располагаемой мощности ТЭЦ в зависимости от температуры наружного воздуха ПО сухому термометру
4.5. Пример определения располагаемой мощности ТЭС с градирнями
4.6. Методика планирования располагаемой мощности электростанции
Глава 5. РАЗРАБОТКА ЭФФЕКТИВНОЙ ТЕПЛООБМЕННОЙ НАСАДКИ ГРАДИРЕН И СОВЕРШЕНСТВОВАНИЕ ЦИРКУЛЯЦИОННЫХ СИСТЕМ ТВС
5.1 Повышение охлаждающей эффективности градирен
5.2 Влияние повышения равномерности распределения воды по градирням на располагаемую мощность ТЭС.
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ ЮЗ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


В результате анализа систем ТВС с градирнями, их обследований и технических испытаний, проведнных под руководством и участии автора, установлено, что низкая достоверность прогнозирования располагаемой мощности или ограничений последней в значительной мере обусловлена отсутствием методики, учитывающей связь характеристик турбинного оборудования, систем ТВС, влияния метеоусловий. Построение такой методики потребовало проведения специальных расчтных и технологических исследований. Рис. Рис. Диаграмма ограничения мощности по циркуляционным сис темам технического охлаждения воды с градирнями на г. Рис. Диаграмма ограничения мощности по циркуляционным темам технического охлаждения воды с градирнями на г. Кроме того, уменьшение размеров ограничений мощности, весьма актуальное в условиях ограниченных возможностей строительства новых ТЭС, может быть достигнуто повышением совершенства работающих градирен путем применения новых технических решений, в частности по замене физически и морально устаревших элементов градирен на более эффективные. Работа выполнена в соответствии с научнотехнической отраслевой программой ОНТП Совершенствование эксплуатации единой энергетической системы. Цель работы Определение располагаемой мощности ТЭС, оборудованных системами ТВС с градирнями и разработка мероприятий по снижению ограничений мощности. ТВС на действующих ТЭС. Пермской ТЭЦ9, Пермской ТЭЦ, СевероЗападной ТЭЦ Ленэнерго и др. Липецкой ТЭЦ2, Тольяттинской ТЭЦ, Пермской ТЭЦ, ЮжноСахалинской ТЭЦ и др. РАО ЕЭС России как нормативная РД 3. ТЭС. ИК0 оросителей градирен из полимерных материалов. Достоверность и обоснованность научных положений, выводов и рекомендаций обусловлена применением общепринятых, широко апробированных методов исследований и испытаний при разработке новой методики, а также использованием фактических характеристик турбин, конденсаторов и градирен. Апробация работы. Технологическое оборудование и конструкции для ремонта и модернизации градирен ТЭС, Москва, ВНИИГ им. РАО ЕЭС России. П бликации. Материалы, изложенные в диссертации, опубликованы в шести статьях, в центральных журналах, четырх отраслевых методических указаниях, двух сборниках докладов семинаров, семи авторских свидетельствах и патентах на изобретения. Структура и объем диссертации. Диссертация содержит введение, пять глав, основные выводы, список литературы и приложения. Общий объем диссертации 4 страницы из них основной текст 3 страниц, включая рисунков, таблиц, список литературы из 5 наименований, приложения на странице, включая рисунков, таблиц. Глава 1. Циркуляционные системы технического водоснабжения с градирнями ЦСТВ являются неотъемлемой частью ТЭС, оказывающей существенное влияние на техникоэкономические показатели их работы и экологическую безопасность. Лучшие технические и экономические показатели достигаются при работе ЦСТВ в оптимальном режиме. Оптимальные режимы работы ЦСТВ с градирнями каждой электростанции имеют свою специфику. Однако для всех ЦСТВ с градирнями существуют общие критерии оптимальности это обеспечение наивыгоднейшего экономического вакуума в конденсаторах и необходимый объем охлаждающей воды при работе турбоагрегатов с номинальной электрической мощностью. От теплофикационных турбин с конденсацией пара требуется развитие установленной номинальной электрической мощности при отключенных отборах пара для внешних потребителей. Согласно нормам технологического проектирования для турбин типов Т и ПТ расчетный расход охлаждающей воды и параметры охладителей определяется по расходу пара в конденсаторы в летний период при условии обеспечения номинальной электрической МОЩНОСТИ и покрытия летних тепловых нагрузок. С по условиям температурного режима работы вспомогательного оборудования маслогазоохладителей. Данные по основным характеристикам конденсаторов теплофикационных турбин показаны в таблице 1. Из таблицы 1. С. Номинальная кратность охлаждения находится в широком диапазоне изменения и для каждого конденсатора имеется свое значение. Технические характеристики типовых градирен приведены в таблице 1. Расчетные условия для всех типов и серий выпусков градирен проектировщиками принимаются одинаковыми. Технические данные конденсаторов паровых турбин. Таблица 1. I . Па кгссм1 5, 0. С ,8 ,6 . Для номинальной конденсационной мощности. Таблица 1.
