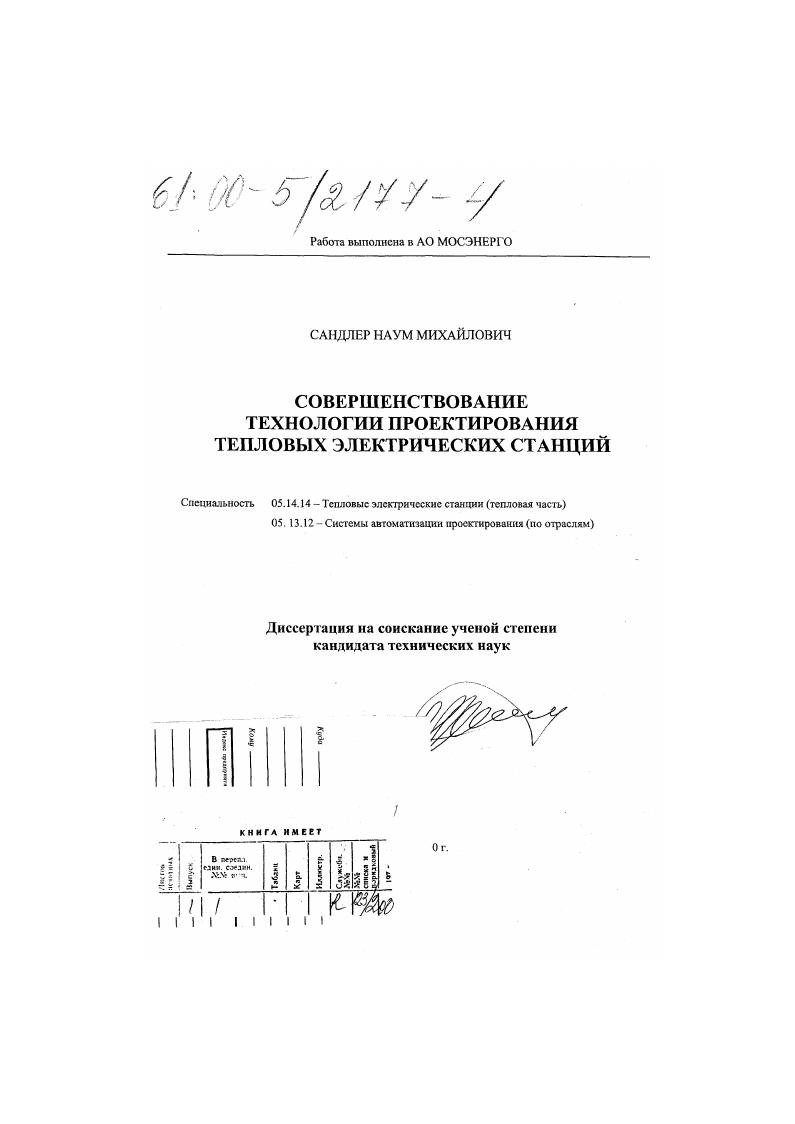

Совершенствование технологии проектирования тепловых электрических станций

• Автор: Сандлер, Наум Михайлович
• Шифр специальности: 05.14.14, 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 214 с. : ил.

1.1 Энергетическая программа развития Московски о региона лэ года и задачи

МОСЭНЕРПЛ1РОЕХТА .

. . I Электрические нагручси и балансы мощности .

I.1.2 Тепловые нагрузки Москвы и Московской области.

1.1. Покрытие тепловых нагрузок и полезный отпуск теша

. . 4 Теплоэлектростанции

1.1.5 Тепловые сети. .

1.1.6 Электрические сети . .

1.1.7 Научнотехнический прогресс и новые технологии

1.1.8 Задачи кМосзнергопроехтаи

1.2 Состояние технологии проектирования объектов ТЭС .

1.2.1 Современный уровень технологии згзоектировония ТЭС .
1.2.2 ЗйОачн соаершенапвования технологии проектирования ТЭС.
1.3 ОьЬКТЫ ГЭС клк СЛОЖ1 ЕСИСТЕМЫ
1А Методы УПРОЩЕНИЯ систем с цепью их исследования и проектирования
1.5 АНАЛИЗ методов синтеза структурно сложных объектов .
1 .6 ВЫВОДЫ
ГЛАВА 2 ДЕКОМПОЗИЦИЯ ПРОЦЕССА ПРОЕКТИРОВАНИЯ ОБЪЕКТОВ ТЭС
2.1 СТРАТИФИКАЦИЯ ПРОЦЕССА ПРОЕКТИРОВАНИЯ ОБЪЕКТОВ ТЭС .
2.2 анализ детализации проектной операции . .
2.3 выводы .
ГЛАВА 3 РАЗРАБОТКА ОСНОВНЫХ КОМПОНЕНТОВ АВТОМАТИЗИРОВАННОЙ
ТЕХНОЛОГИИ ПРОЕКТИРОВАНИЯ ОБЪЕКТОВ ТЭС
3.1 Разработка обобщенной структуры информационной базы пгоектировлния
3.1.1 Разработка структуры и процедуры вывода декомпозиционного фрейма
3.1.2 Разработка структуры и процедуры вывода агрегативнаго фрейма.
ЕДИНАЯ МОДЕЛЬ ПРОЕКТА КАК ОСНОВА СКВОЗНОЙ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ
3.2.1 Единая модель проекта и общ ом структура процедур автоматизированной технологии
3.2.1.1 Фоснрк1ннс ТЗ .
3.2. Агрсгатиинолекомпотиикомний сита структуры .
3.2. Систсмиоориетирс проекты процедуры
3.2.1 I Формалине ирежтзвпсиис Единой Модели Прост
3.2.2 Разработка концепции параметрического и постпара метрического синте за
3.2.3 Разработка .метода автоматизации табличных форм документов ИЗ
3.2.4 Разработка метода автоматизации графических форм документов.
3.3 АНАЛИЗ И СОВЕРШЕНСТВОВАНИЕ МЕТОДОВ АГРЕГАТИВНОДЕКОМ1ЮЗИЦИОННОГО СИНТЕЗА.
3.3.1 Информационный анализ структурного иерархического синтеза.
3.3.2 Разработка способа прототипирования синтеза компонентов проектируемой системы
3.3.3 Разработка функций свертки дерева Единой Модели Проекта.
3.4 ВЫВОДЫ .
ГЛАВА 4 ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ РАЗРАБОТАННЫХ МЕТОДОВ В
АВТОМАТИЗИРОВАННЫХ ПРОЦЕДУРАХ
4.1 ФОРМИРОВАНИЕ Р1 ДИАГРАММ В АВТОМАТИЗИРОВАННОМ РЕЖИМЕ.
4.1.1 Формирование РЛ диаграммы от перечней
4.1.2 Формирование РЛ диаграммы от чертежа.
ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ РАЗРАЬОГАННЫХ МЕТОДОВ ПРИ РАЗРАБОТКЕ МОНТАЖНО
УС1АНОЮЧ1ШХ СХЕМ ТЭС
Классификация структур управления и и использование в автомат изации
пгогктиропания. . .
4 3. Иерархия кчаесификационных параиетров систем упраачекия иехаиихчаии.
4.3.2 Документирование системы праасныя приводом ы мехатамом
4.4 I РАКТНЧЕСКС ПРИМЕНЕНИЕ РАЗРАБОТАННЫХ МЕТОДОВ ДЛЯ ВЫПУСКА СМЕТНОЙ ДОКУМЕНТАЦИИ НА МОНТАЖ ТЭС
4.5 Выводы . .
Г 1
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Кроме того, за время проектирования накапливается еще болсс значительные объемы внутренней документации, характеризующей промежуточные этапы проецирования и хранящейся в архивах ПИ. Развитие вычислительной техники существенным образом влияет на технологию проектирования ТЭС, автоматизируя наиболее трудоемкие и рутинные процессы. Вначале, в е годы, ее использование ограничивалось уровнем выполнения ряда сложных расчетных и наиболее типовых графических задач, позднее, в е годы, на уровне внедрения подсистем САПР 9. Первая очередь САПР ТЭС была разработана для ЭВМ серии ЕС и начала использоваться в отделениях института Теплоэлскгропроскт в первой половине ых голов. Она состояла из прикладных программных пакетов ППП подсистем рабочею проектирования трубопроводов , электротехнической части и строительных конструкций 9. К началу х годов в перечне подсистем САПР появились ППП для проектирования щитовых устройств, электротехнической части собственных нужд 0,4 кВ сантехнической части, кабельного хозяйства . Однако, понастоящему активное воздействие вычислительной техники на технологию проектирования началось с массовым оснащением проектных институтов персональной вычислительной техникой с развитой псрсфсрисй стриммеры, лазерные принтеры, плотеры, сканеры, модемы, локальными вычислительными сетями , . С этого момента ПЭВМ становится настольным инструментом проектировщика, а у последнего появляется потребность в более эффективном ее использовании на основе расширения спектра задач проектирования реализованных на ЭВМ.
