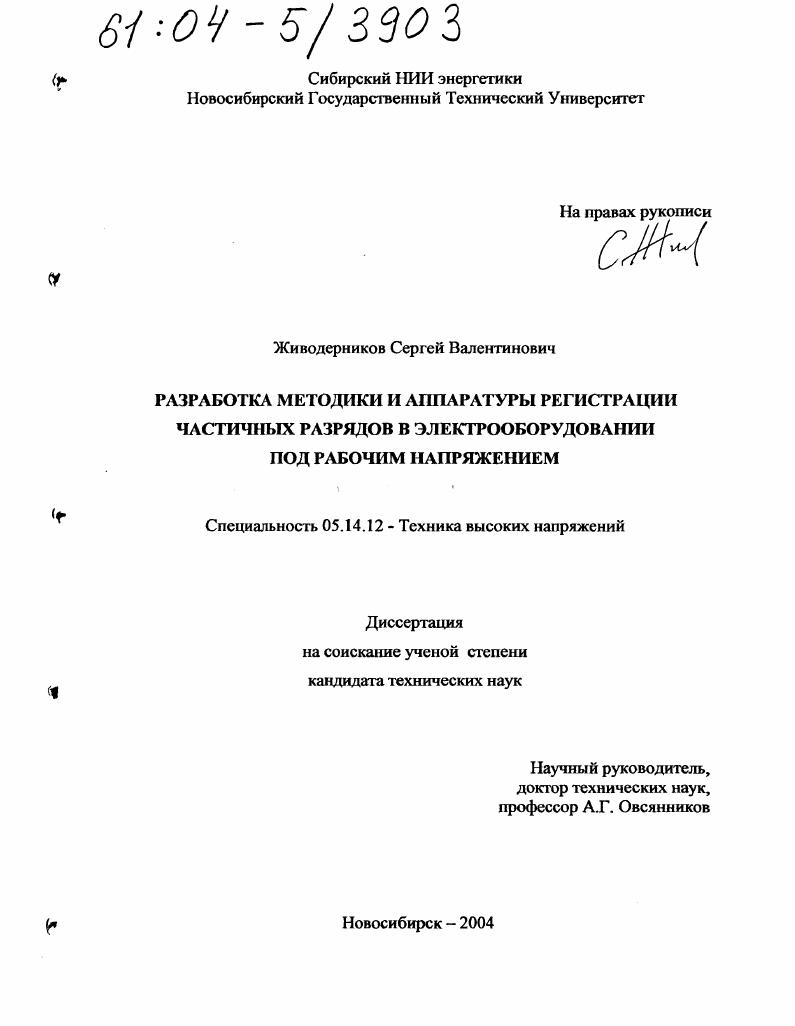

Разработка методики и аппаратуры регистрации частичных разрядов в электрооборудовании под рабочим напряжением

• Автор: Живодерников, Сергей Валентинович
• Шифр специальности: 05.14.12
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Новосибирск
• Количество страниц: 163 с. : ил.

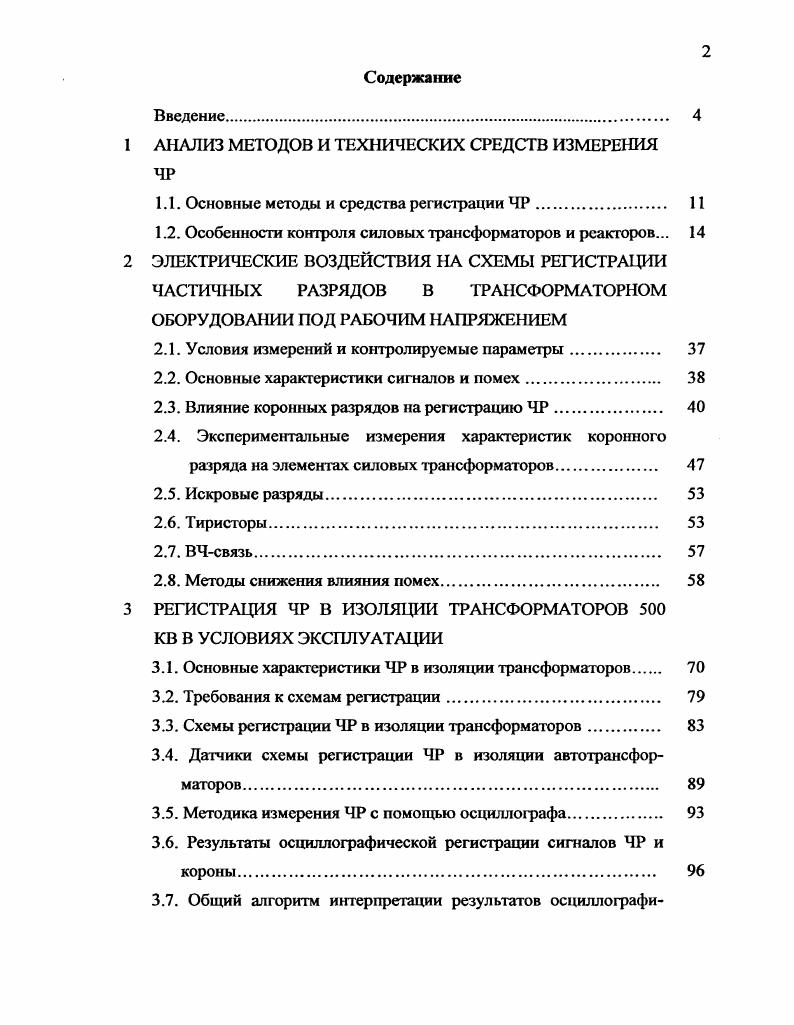

Содержание
Введение.

1 АНАЛИЗ МЕТОДОВ И ТЕХНИЧЕСКИХ СРЕДСТВ ИЗМЕРЕНИЯ ЧР

1.1. Основные методы и средства регистрации ЧР

1.2. Особенности контроля силовых трансформаторов и реакторов.

2 ЭЛЕКТРИЧЕСКИЕ ВОЗДЕЙСТВИЯ НА СХЕМЫ РЕГИСТРАЦИИ ЧАСТИЧНЫХ РАЗРЯДОВ В ТРАНСФОРМАТОРНОМ ОБОРУДОВАНИИ ПОД РАБОЧИМ НАПРЯЖЕНИЕМ

2.1. Условия измерений и контролируемые параметры.

2.2. Основные характеристики сигналов и помех.

2.3. Влияние коронных разрядов на регистрацию ЧР

2.4. Экспериментальные измерения характеристик коронного разряда на элементах силовых зрансформаторов.

2.5. Искровые разряды.

2.6. Тиристоры
2.7. ВЧсвязь.
2.8. Методы снижения влияния помех
3 РЕГИСТРАЦИЯ ЧР В ИЗОЛЯЦИИ ТРАНСФОРМАТОРОВ 0 КВ В УСЛОВИЯХ ЭКСПЛУАТАЦИИ
3.1. Основные характеристики ЧР в изоляции трансформаторов
3.2. Требования к схемам регистрации
3.3. Схемы регистрации ЧР в изоляции трансформаторов
3.4. Датчики схемы регистрации ЧР в изоляции автотрансформаторов
3.5. Методика измерения ЧР с помощью осциллографа.
3.6. Результаты осциллографической регистрации сигналов ЧР и короны.
3.7. Общий алгоритм интерпретации результатов осциллографи
рования

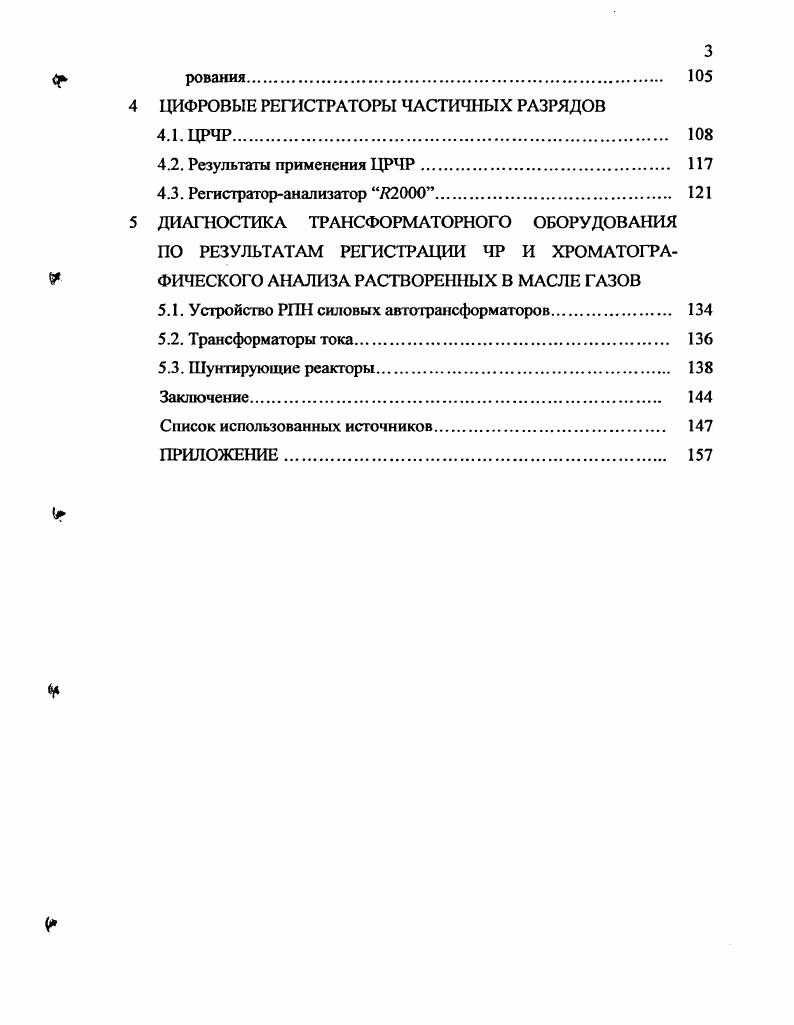

ЦИФЮВЫЕ РЕГИСТРАТОРЫ ЧАСТИЧНЫХ РАЗРЯДОВ
4.1.ЦРЧ Р.
4.2. Результаты применения ЦРЧР.
4.3. Регистраторанализатор Л.
ДИАГНОСТИКА ТРАНСФОРМАТОРНОГО ОБОРУДОВАНИЯ ПО РЕЗУЛЬТАТАМ РЕГИСТРАЦИИ ЧР И ХРОМАТОГРАФИЧЕСКОГО АНАЛИЗА РАСТВОРЕННЫХ В МАСЛЕ ГАЗОВ
5.1. Устройство РПН силовых автотрансформаторов
5.2. Трансформаторы тока
5.3. Шунтирующие реакторы.
Заключение
Список использованных источников


Практически сразу после этого последовало внедрение компьютерной техники для измерения амплитудного распределения импульсов ЧР [-]. Появление персональных компьютеров в середине -х годов и их широкое использование в -х быстро изменили подход к анализу распределений импульсов ЧР из-за того, что измерительные системы перешли от аппаратной основы к преимущественно программным средствам анализа [-]. Однако дальше лабораторий и испытательных полигонов эти исследования не продвинулись. Ранние исследования показали, что амплитуда импульса ЧР и фаза его возникновения сильно зависит от предыдущих ЧР []. Этот процесс был проанализирован с использованием стохастического подхода [] для того, чтобы разобраться в статистической природе механизма разрядного процесса. Полученные результаты поставили некоторые серьезные вопросы, касающиеся классификации и распознавания образов ЧР, а также любых попыток статистической обработки таких данных для более удобной их интерпретации. Необходимо отметить, что статистическая обработка образов ЧР, амплитудно-фазовых диафамм [] или типов форм импульсов [, ] дали весьма интересные практические результаты, однако в подавляющем большинстве случаев положительный результат достигался также в лабораторных условиях. В -х годах цифровая техника быстро реагировала на требования к измерениям ЧР [, ]. Благодаря ее использованию в регистрации ЧР, измерения значительно продвинулись вперед; в промышленных регистраторах ЧР практически все измерения выполняются на цифровой основе. В этом отношении нужно подчеркнуть, что амплитуда импульса ЧР, определенная цифровой системой, в общем случае не будет той же самой при определении этой же величины в аналоговой из-за зависимости цифровой системы от частоты оцифровки, полосы пропускания и оперативной памяти. Кроме того, аналоговая схема обычно стоит на входе цифровой системы для усиления и формирования сигнала []. Часто регистратор ЧР представляет собой аналогово-цифровой гибрид []. Различия в цифровых схемах, применяемых в течение последнего десятилетия в регистрации ЧР, привели к публикации методической статьи [] и последующих статей с приглашением к дискуссии экспертов в этой области []. Дискуссия не закончена, и настоящую работу можно рассматривать как ее продолжение. Выбор условий контроля объектов, изоляция которых в схеме измерений ЧР может быть представлена в виде сосредоточенной емкости (вводы, трансформаторы тока), достаточно прост. Как правило, можно применить схему последовательного соединения объекта и измерительного устройства, обеспечивающую наибольшее отношение сигнал/помеха; имеются широкие возможности выбора частоты настройки устройства. Некоторые ограничения возникают лишь при измерениях ЧР в трансформаторах тока. При частотах, превышающих несколько сотен килогерц, индуктивное сопротивление их ошиновки начинает ограничивать протекание тока ЧР, который при этом, в основном, замыкается по частичным емкостям объекта на заземленные конструкции. Эти емкости малы; соответственно уменьшается измеряемый ток ЧР. При проведении измерений ЧР в изоляции силовых трансформаторов необходимо учитывать возможность затухания сигнала и искажения спектра импульса ЧР при распространении его по обмотке (в случае, когда место дефекта не находится вблизи от вывода) []. При заводском контроле для исключения этого явления измерения производятся широкополосными устройствами в полосе частот, охватывающих области низкочастотных колебаний обмоток и волновых процессов в них (области от до 0-0 кГц). При эксплуатационном контроле применение такой методики исключено из-за помех от ВЧ связи, короны и т. Это весьма важный момент, на котором надо остановиться подробнее. Основной особенностью измерений на действующем оборудовании является наличие помех, интенсивность которых в большинстве случаев сопоставима или даже превышает интенсивность подлежащих выявлению сигналов ЧР. Поэтому проблема измерения ЧР в условиях эксплуатации оборудования ВН в основном сводится к выделению и идентификации разрядов при наличии помех.
