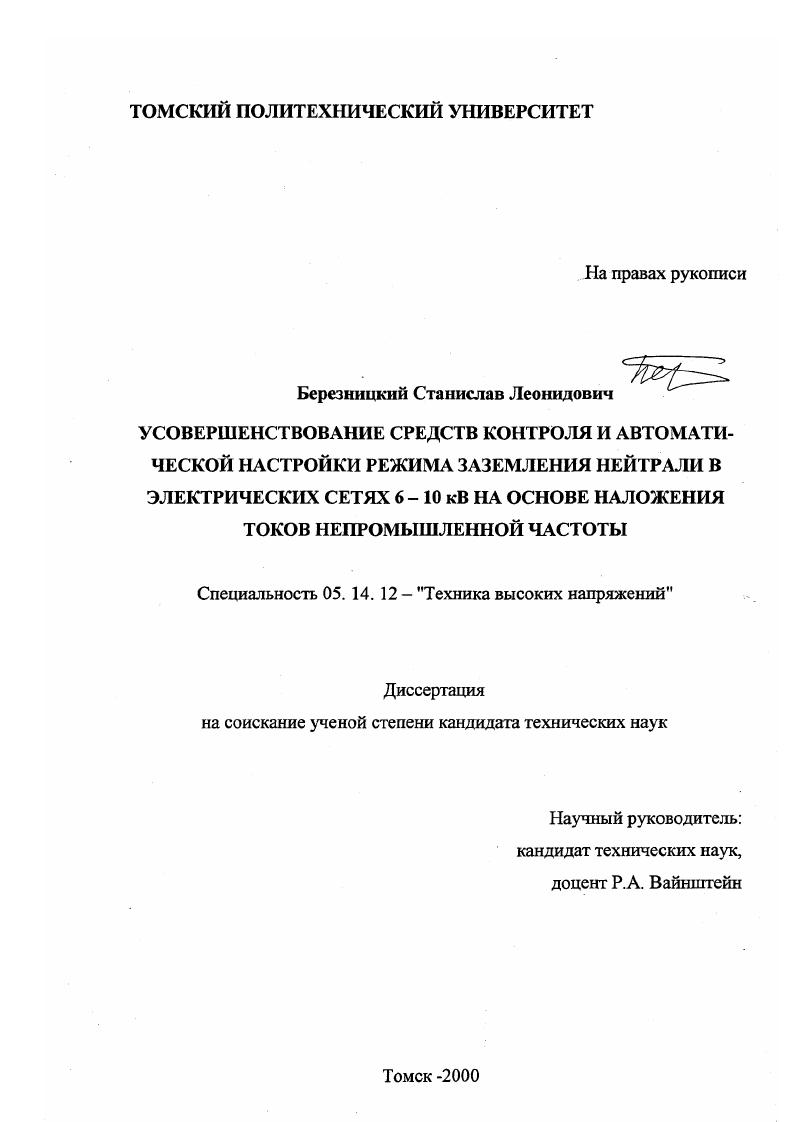

Усовершенствование средств контроля и автоматической настройки режима заземления нейтрали в электрических сетях 6-10 кВ на основе наложения токов непромышленной частоты

• Автор: Березницкий, Станислав Леонидович
• Шифр специальности: 05.14.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Томск
• Количество страниц: 208 с. : ил.

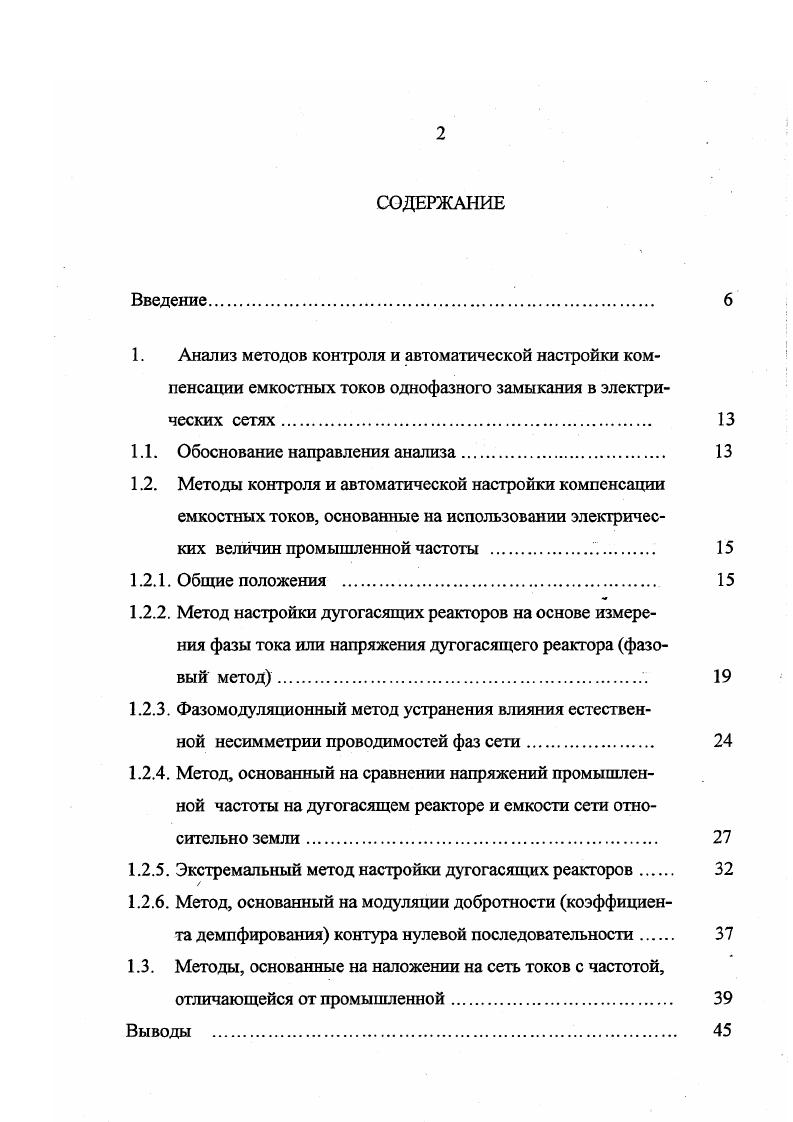

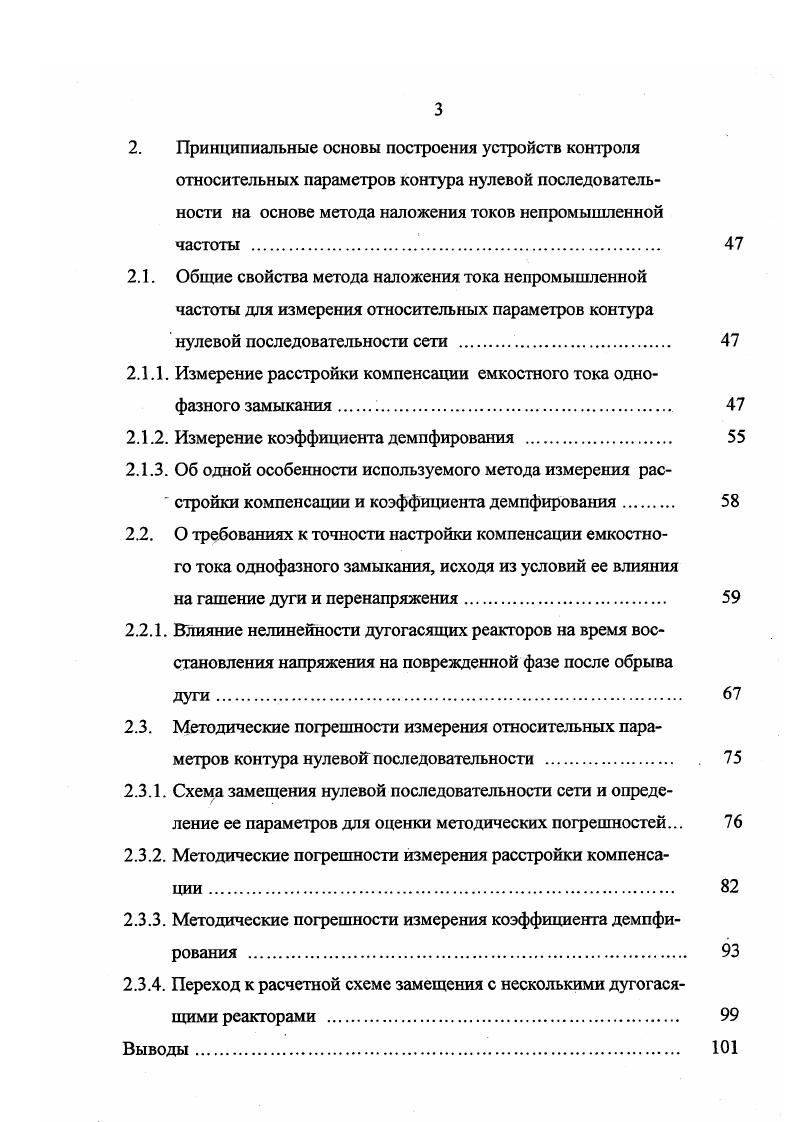

Методы контроля и автоматической настройки компенсации емкостных токов, основанные на использовании электрических величин промышленной частоты . Общие положения . Фазомодуляционный метод устранения влияния естественной несимметрии проводимостей фаз сети. Выводы . Принципиальные основы построения устройств контроля относительных параметров контура нулевой последовательности на основе метода наложения токов непромышленной частоты . Общие свойства метода наложения тока непромышленной частоты для измерения относительных параметров контура нулевой последовательности сети . Измерение коэффициента демпфирования . Методические погрешности измерения относительных параметров контура нулевой последовательности . Схема замещения нулевой последовательности сети и определение ее параметров для оценки методических погрешностей. Методические погрешности измерения расстройки компенсации . Методические погрешности измерения коэффициента демпфирования . Переход к расчетной схеме замещения с несколькими дугогасящими реакторами .


СОБф,,
В известных устройствах, использующих фазовый принцип, величины , или , формируются с помощью двух фазочувствительных схем, на которые подаются опорные напряжения со сдвигом на . На выходах этих схем имеют место сигналы, равные . I i рх и иф ч с I ,. Деление этих сигналов друг на друга дает . Таким образом сигнал, пропорциональный расстройке компенсации, принципиально не зависит от абсолютной величины тока или напряжения. Это обстоятельство является одним из важных свойств данного метода и соответствующих устройств. В то же время зависимость используемого параметра от коэффициента демпфирования остается. Это делает невозможным выполнение требований автоматической настройки на заданное, не равное нулю значение расстройки компенсации и измерения расстройки при наличии только нерегулируемых дугогасящих реакторов. Для того чтобы снять и это ограничение в предложено дальнейшее развитие фазового метода на основе формирования величины, пропорциональной текущему значению разности емкостного и индуктивного сопротивлений контура нулевой последовательности. Однако этот вариант выполнения устройства довольно сложен в реализации. При любых вариантах использования фазового метода без принятия специальных мер он подвержен влиянию случайного естественного смещения нейтрали на фоне действия опорного напряжения. Для количественной оценки этого влияния ток i и напряжение представим далее в виде суммы составляющих, определяемых соответственно действием опорного напряжения и напряжения несимметрии. В 1.
