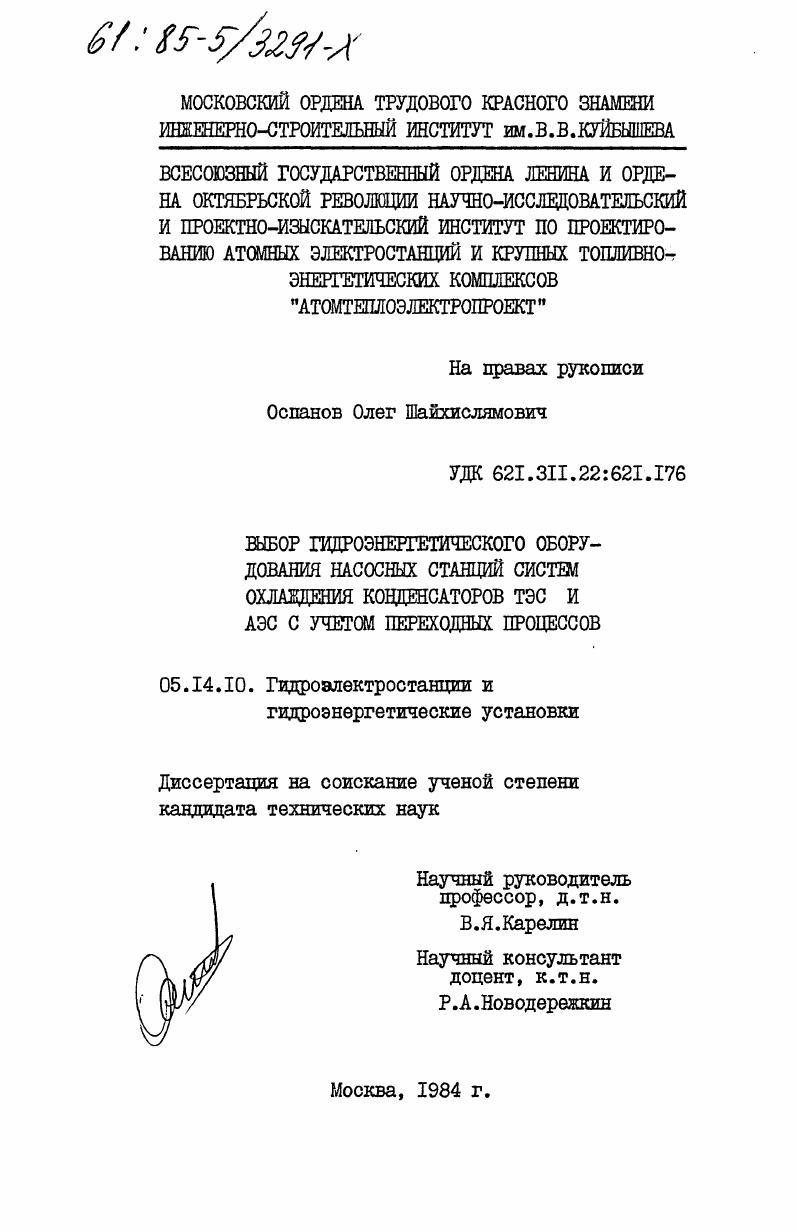

Выбор гидроэнергетического оборудования насосных станций систем охлаждения конденсаторов ТЭС и АЭС с учетом переходных процессов

• Автор: Оспанов, Олег Шайхислямович
• Шифр специальности: 05.14.10
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 239 c. : ил

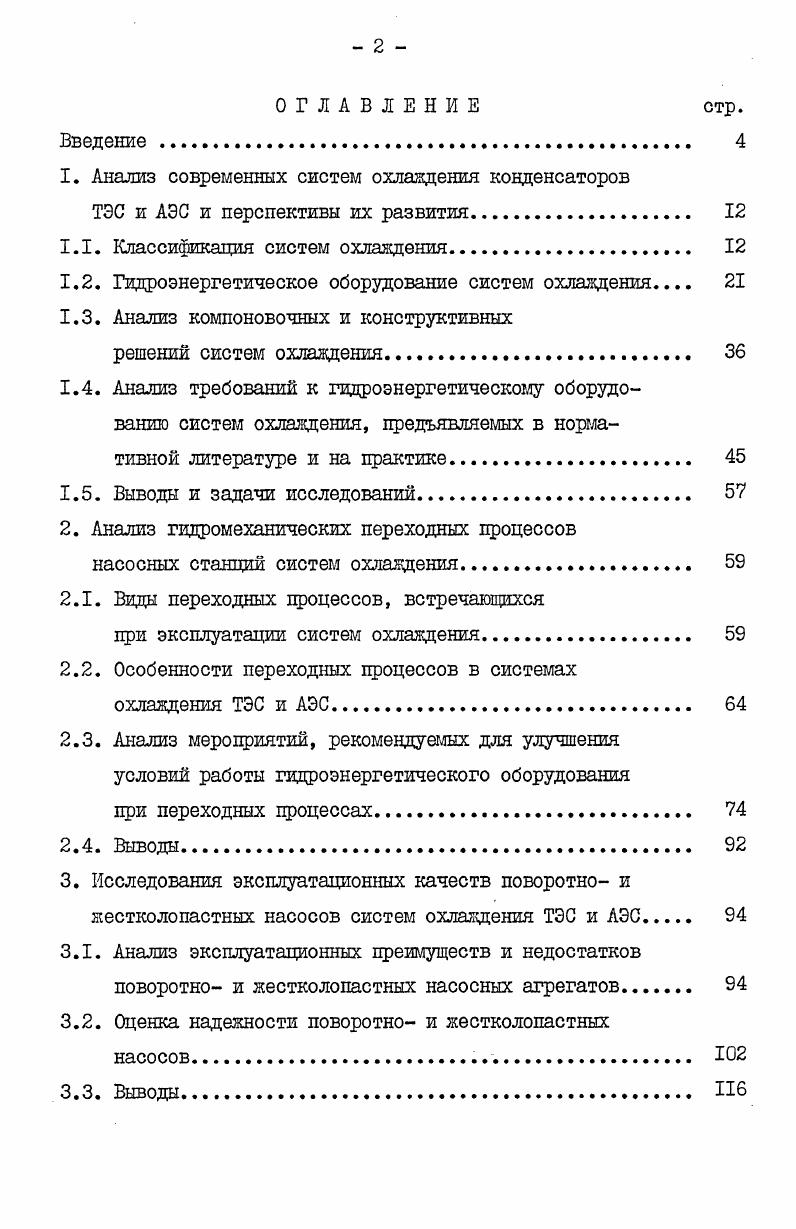

ОГЛАВЛЕНИЕ стр.

Введение

1. Анализ современных систем охлаждения конденсаторов

ТЭС и АЭС и перспективы их развития

1.1. Классификация систем охлаждения.

1.2. Гидроэнергетическое оборудование систем охлаждения

1.3. Анализ компоновочных и конструктивных

решений систем охлаждения

1.4. Анализ требований к гидроэнергетическому оборудованию систем охлаждения, предъявляемых в нормативной литературе и на практике

1.5. Выводы и задачи исследований

2. Анализ гидромеханических переходных процессов

насосных станций систем охлаждения.
2.1. Виды переходных процессов, встречающихся
при эксплуатации систем охлаждения.
2.2. Особенности переходных процессов в системах
охлаждения ТЭС и АЭС.
2.3. Анализ мероприятий, рекомендуемых для улучшения условий работы гидроэнергетического оборудования
при переходных процессах.
2.4. Выводы
3. Исследования эксплуатационных качеств поворотно и жестколопастных насосов систем охлаждения ТЭС и АЭС
3.1. Анализ эксплуатационных преимуществ и недостатков поворотно и жестколопастных насосных агрегатов
3.2. Оценка надежности поворотно и жестколопастных
насосов.
3.3. Выводы.
4. Исследования гидромеханических переходных процессов насосных станций систем охлаждения ТЭС и АЭС, оборудованных поворотно и жестколопастными насосами.
4.1. Характеристика исследуемого гидроэнергетического оборудования.
4.2. Состав и методика исследовании
4.3. Исследования гидромеханических параметров
насосных агрегатов в режимах пуска.
4.4. Исследования гидромеханических параметров
насосных агрегатов в режимах остановок.
4.5. Различие в протекании переходных процессов в системах охлаждения с поворотно и жеетколо
пастными насосами
4.6. Выводы
5. Рекомендации по выбору насосного оборудования систем охлаждения с учетом регулирования параметров и гидромеханических переходных процессов.
5.1. Рекомендации по выбору насосных агрегатов.
5.2. Области оптимального применения поворотнои жестколопастных насосов в системах охлаждения ТЭС и АЭС
5.3. Оценка экономического эффекта от внедрения результатов исследований.
6. Общие выводы
Список литературы


В системах охлаждения ТЭС и АЭС с градирнями большой производительности (0- м3/ч) требуемые напоры насосов могут составлять - м. При этом давление охлаждающей воды на корпус конденсатора при одноступенчатой системе составило бы (2,-3,0) «Ю^Па, что в условиях жесткого соединения подводящих трубопроводов с конденсатором не допускается из-за возникновения нерасчетных динамических нагрузок на его конструкции. Поэтому для электростанций с градирнями большой производительности в ряде случаев вынужденно применяются двухступенчатые системы охлаждения, при которых напоры насосов, подающих воду в конденсаторы турбин составляют 4- м, а давление на корпус конденсатора не превышает допустимых значений: (1,-2,0) >І(Ліа. На рис. Насосными станциями I подъема осуществляется подача воды в конденсаторы турбин, а насосными станциями П подъема - на градирни. Насосная станция І подъема. Напорный подводящий трубопровод. Конденсатор. Сливной трубопровод. Отводящий какал. Насосная станция П подъема. Градирня. Подводящий канал. Рис. Двухподъемная система охлаждения с градирнями. I и П подъемов, в результате чего требуется организация перетока воды между водоподводящими трактами. В процессе проведенных нами исследований оборотной двухступенчатой системы охлаждения Ровенской АЭС было установлено, что при эксплуатации производительность насосной станции I подъема на -$ превышала производительность насосной станции П подъема. Вследствие этого часть воды циркулировала в системе минуя градирни, т. Это приводило к неоправданным потерям электроэнергии на перекачку излишней воды на 4-х энергоблоках общей мощностью 0 МВт в размере ,2 млн. Втч/год. По материалам исследований были разработаны рекомендации по оптимальным режимам работы насосных агрегатов I подъема, позволившие исключить непроизводительные затраты электроэнергии. Несмотря на недостатки, присущие двухступенчатым системам, за период - гг. АЭС с такими системами, что объясняется ограничениями по допустимым давлениям охлаждающей воды на корпус конденсаторов, а также отсутствием гидроэнергетического оборудования, позволяющего применять одноступенчатые системы охлаждения. По данным [l7^| гидравлические потери в системах охлаждения на участках от водоприемников до конденсаторов составляют 1,-2,1 м, а в сливных трубопроводах' - 1,-1,2 м. Геометрический напор зависит от амплитуды колебания уровня воды в источнике и отметки верха конденсатора. Амплитуды изменяются в широких пределах в зависимости от выбранного типа охладителя и могут составлять от 0,5 м (отсечные водохранилища-охладители) до ,3 м (водохранилища речные комплексного назначения [і? Высота расположения верха конденсатора по отношению к максимальному уровню воды в источнике, определяемая рельефом площадки размещения электростанции и конструкцией конденсатора, может также изменяться в довольно значительных пределах и достигать - м. С учетом вакуума в конденсаторе диапазон действующих в большинстве систем охлаждения напоров составляет 7,5-,0 м (табл. Ист “ гидравлические потери в водораспределительном стояке градирни. Для современных башенных градирен большой мощности (-0 тыс. В перспективе для сверхмощных градирен производительностью 0 тыс. Атомтепло-электропроект, требуемый напор насосов составит порядка -5- м. При сложном рельефе местности или значительном удалении площадки электростанции от источника охлаждающей воды напоры насосов могут в отдельных случаях намного превышать указанные выше значения и достигать 4- м. I. С напорами до м. С напорами от до м. С напорами более м. Гидроэнергетическое оборудование систем охлаждения. Основным гидроэнергетическим оборудованием систем охлаждения являются электронасосные агрегаты, предназначенные для подачи охлаждающей воды в конденсаторы турбоагрегатов ТЭС и АЭС. В мировой практике с системах охлаждения современных конденсационных электростанций при напорах - м применяются осевые насосы. Наибольший напор осевых насосов зарубежных фирм не превышает м. Начиная с напора Юме осевыми успешно конкурируют диагональные насосы.
