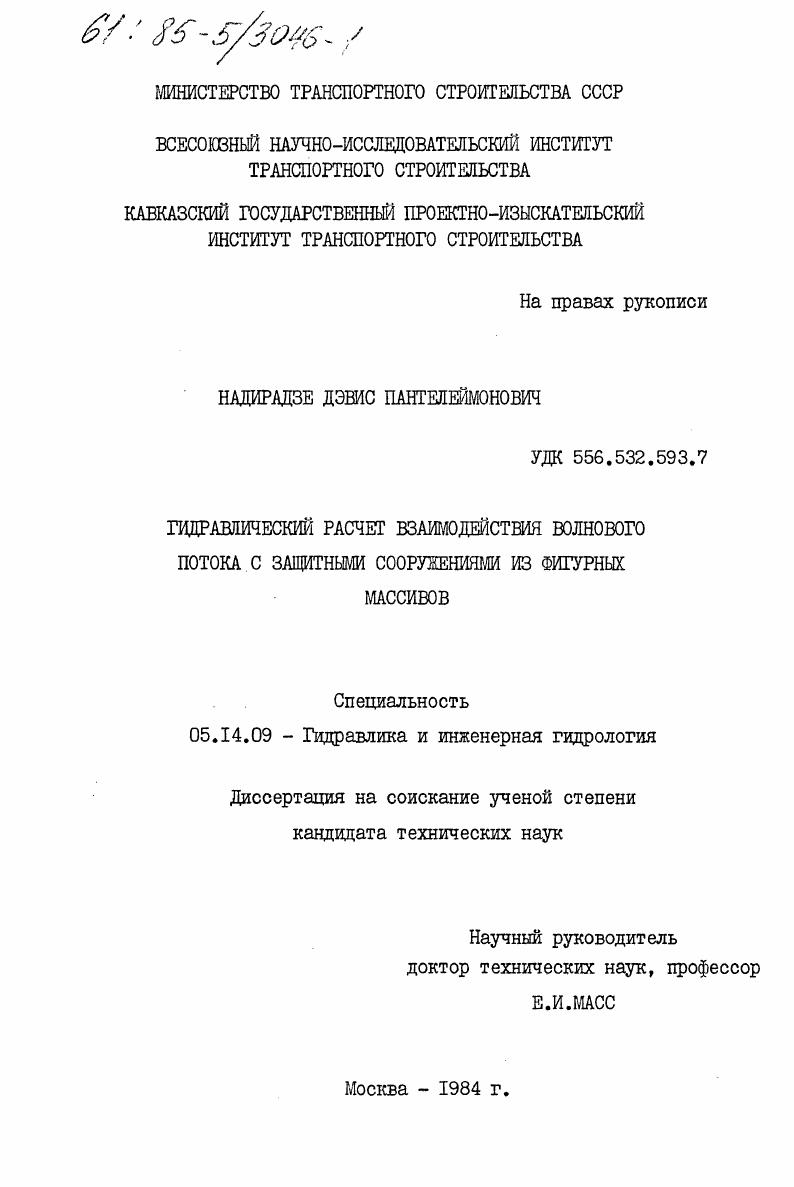

Гидравлический расчет взаимодействия волнового потока с защитными сооружениями из фигурных массивов

• Автор: Надирадзе, Дэвис Пантелеймонович
• Шифр специальности: 05.14.09
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 240 c. : ил

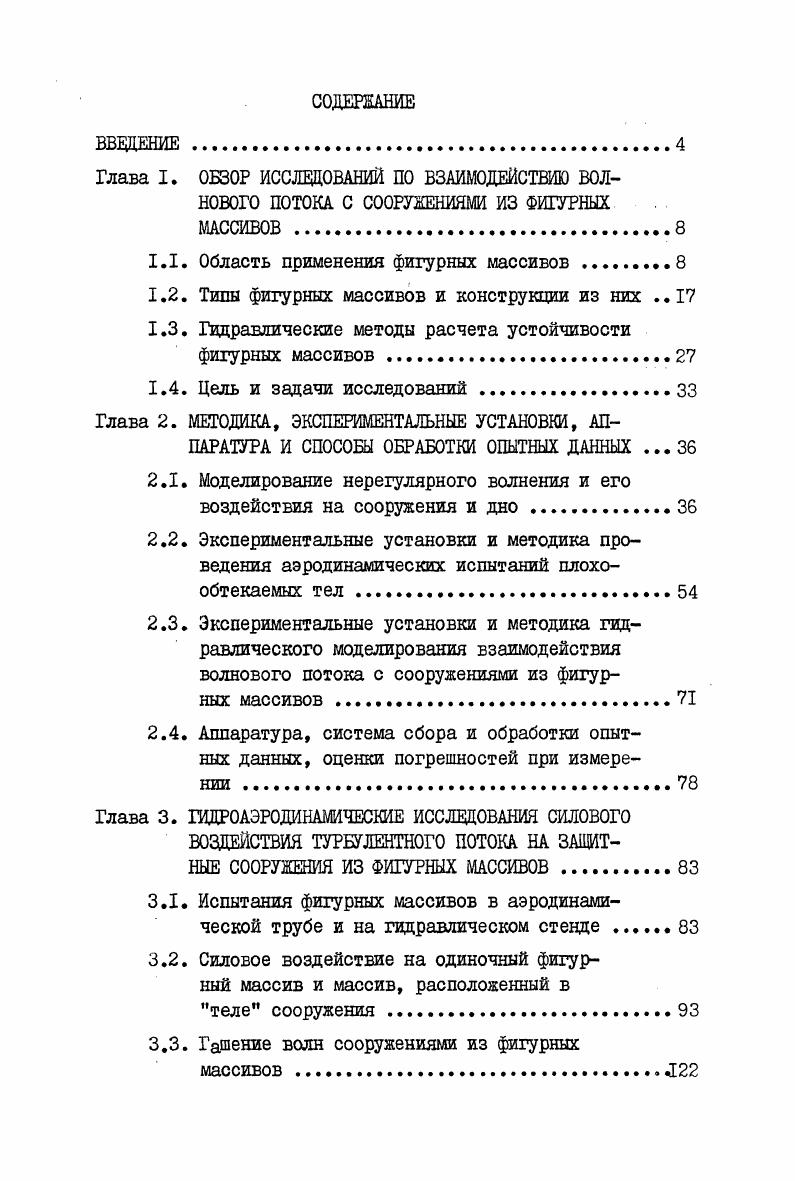

ВВЕДЕНИЕ . .

Глава I. ОБЗОР ИССЛЕДОВАНИЙ ПО ВЗАИМОДЕЙСТВИЮ ВОЛНОВОГО ПОТОКА С СООРУЖЕНИЯМИ ИЗ ФИГУРНЫХ МАССИВОВ .

1.1. Область применения фигурных массивов

1.2. Тиш фигурных массивов и конструкции из них

1.3. Гидравлические методы расчета устойчивости фигурных массивов.

1.4. Цель и задачи исследований

Глава 2. МЕТОДИКА, ЭКСПЕРИМЕНТАЛЬНЫЕ УСТАНОВКИ, АППАРАТУРА И СПОСОБЫ ОБРАБОТКИ ОПЫТНЫХ ДАННЫХ .

2.1. Моделирование нерегулярного волнения и его воздействия на сооружения и.дно

2.2. Экспериментальные установки и методика проведения аэродинамических испытаний плохообтекаемых тел
2.3. Экспериментальные установки и методика гидравлического моделирования взаимодействия волнового потока с сооружениями из фигурных массивов
2.4. Аппаратура, система сбора и обработки опытных данных, оценки погрешностей при измерении
Глава 3. ГИДРОАЭРОДИНАМИЧЕСКИЕ ИССЛЕДОВАНИЯ СИЛОВОГО ВОЗДЕЙСТВИЯ ТУРБУЛЕНТНОГО ПОТОКА НА ЗАЩИТНЫЕ СООРУЖЕНИЯ ИЗ ФИГУРНЫХ МАССИВОВ
3.1. Испытания фигурных массивов в аэродинамической трубе и на гидравлическом стенде
3.2. Силовое воздействие на одиночный фигурный массив и массив, расположенный в
теле сооружения .
3.3. Гашение волн сооружениями из фигурных массивов . .

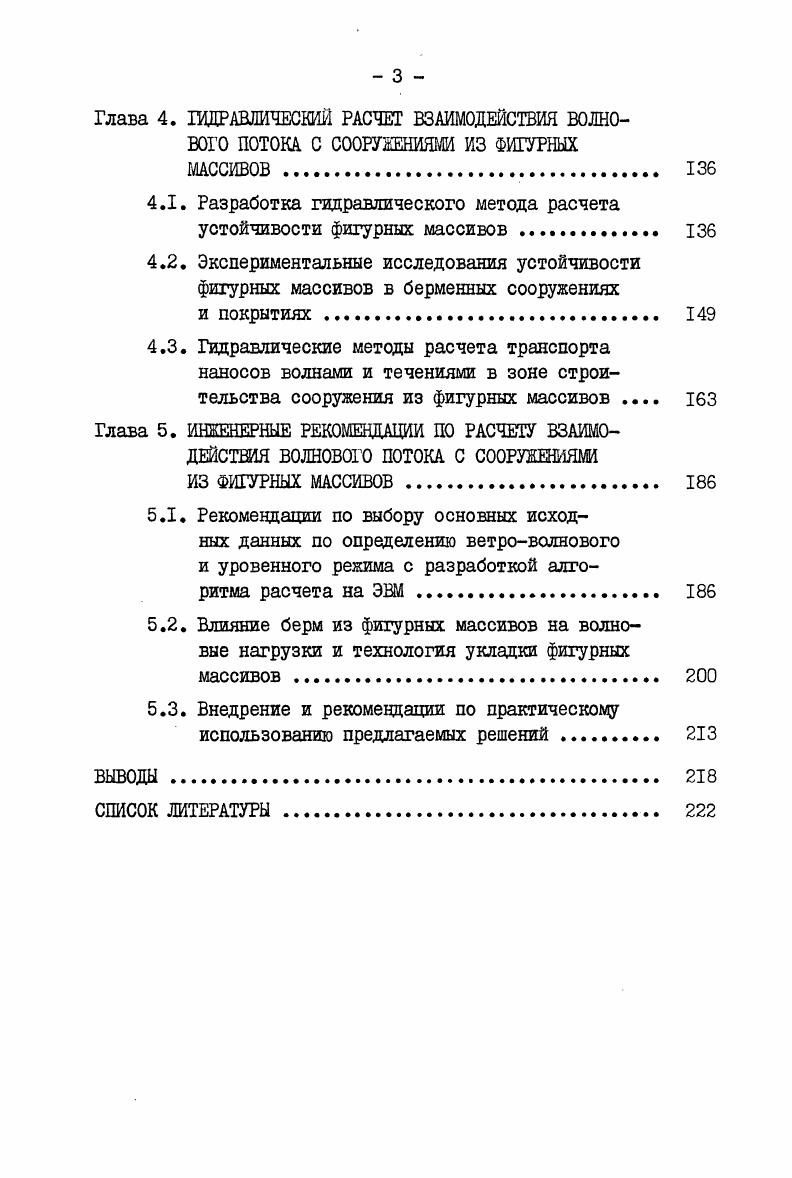

Глава 4. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВЗАИМОДЕЙСТВИЯ ВОЛНОВОГО ПОТОКА С СООРУЖЕНИЯМИ ИЗ ФИГУРНЫХ МАССИВОВ
4.1. Разработка гидравлического метода расчета устойчивости фигурных массивов
4.2. Экспериментальные исследования устойчивости фигурных массивов в берменных сооружениях
и покрытиях
4.3. Гидравлические методы расчета транспорта наносов волнами и течениями в зоне строительства сооружения из фигурных массивов
Глава 5. ИНЖЕНЕРНЫЕ РЕКОМЕНДАЦИИ ПО РАСЧЕТУ ВЗАИМОДЕЙСТВИЯ ВОЛНОВОГО ПОТОКА С СООРУЖЕНИЯМИ ИЗ ФИГУРНЫХ МАССИВОВ
5.1. Рекомендации по выбору основных исходных данных по определению ветроволнового и уровенного режима с разработкой алгоритма расчета на ЭВМ.
5.2. Влияние берм из фигурных массивов на волновые нагрузки и технология укладки фигурных массивов
5.3. Внедрение и рекомендации по практическому использованию предлагаемых решений
ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ


Но создать массив, отвечающий этим требованиям, практически невозможно, таким образом, проблема оказалась весьма сложной. Авторы первых фигурных массивов П. Данель и П. Современный тетрапод представляет собой массив, имеющий четыре ответвления в форме усеченных конусов, симметрично размещенных в пространстве рис. Приоритет в изобретении фигурных массивов принадлежит Гренобльской лаборатории Нойерпик во Франции. Тетраподы использовались во всем мире во множестве сооружений в бермах, волноломах, покрытиях, дамбах, искусственных островах и т. Затем появились разновидности тетраподов усовершенствованный и сборный, позднее появились квадрипод, усеченный квадрилод, стабилопод и т. Отличие этих массивов от обычного тетрапода состоит в том, что центр тяжести его находится ниже центра тяжести тетрапода за счет расположения трех ног основания в одной плоскости. Усеченный квадрипод иначе называют трехлучевым блоком. Блок имеет повышенную устойчивость за счет низкого положения центра тяжести. Более удачной модификацией тетрапода является стабилопод, имеющий форму пространственного симметричного звездообразного тела с несколькими основаниями, блок был запотентован по Франции, Великобритании, Японии, ФРГ, Италии и Индии. В Японии разработана новая модификация тетрапода четырехлучевая звезда, предназначенный в основном для укрепления от размыва берегов морей и рек. В последние годы в практике появилась новая форма массивов пустотелые тетраэдры, изготовленные в виде пирамид с полой серединой рис. Рис. Пблок связанные блоки гантелеобразный блок
Почти в одно время с появлением тетраподов появились диподы Данеля и их модификации, в том числе акмон и отечественный дапод . Отечественный дипод, запатентованный Д. А.Елисеевым в г. Широкое применение нашли фигурные массивы долосы, представляющие собой два взаимно перпендикулярных бочкообразных элемента восьмигранного сечения, соединенных вставкой того же сечения, и гексалег, представляющие собой три взаимно перпендикулярных стержня квадратного сечения, пересекающихся в середине и образующих шестилучевую конструкцию с габаритными размерами, одинаковыми во всех трех измерениях. Вышеперечисленные фигурные массивы наиболее широко используются в мировой практике, эти типы фигурных массивов были подвергнуты гидроаэродинамическим испытаниям, результаты которых изложены в последующих главах данной работы. В СССР также используются сборные фигурные массивы типа МЦ, имеющие пространственную форму, напоминающие тетрапод, собирающийся из двух плоских элементов на эпоксидном клее, стянутых металлической тягой. Элементы массива МЦ технологичны в изготовлении, бетонируются в плоской кассетной опалубке, что обеспечивает простоту массового изготовления элементов фигурного массива. Разновидностью трибара является трилег, основное его отличие состоит в том, что три его опоры имеют грани и соединены они не штангами, а треугольной основой в виде пустотной призмы со скошенными ребрами рис. В Великобритании была предложена новая форма полого куба массив под названием коб 2,3 . Массив представляет собой куб, в котором более пустотности рис. Особое место среди множества массивов занимают гексалеги, имеющие более разновидностей. Массив гексалег представляет собой правильную симметричную фигуру с кубической центральной частью и шестью опорами. Поскольку конструкции фигурных массивов разрабатывались для использования их в сооружениях, защищающих берег и портовые объекты, то естественно, в соответствии с областью их применения, рассмотрим основные типы сооружений и покрытий из фигурных массивов. Сооружения с применением фигурных массивов построены и строятся более чем в сорока странах. Простота изготовления и применения всевозможных фигурных массивов, имеющие различные свойства и размеры, дает возможность строить сооружение, соответствующее конкретным местным условиям и способствующее лучшему гашению волн. В Советском Союзе широко применяются фигурные массивы при возведении волногасящих берм, размещаемых в приурезовой зоне,
можно найти в работах ,,,0,2,з.
