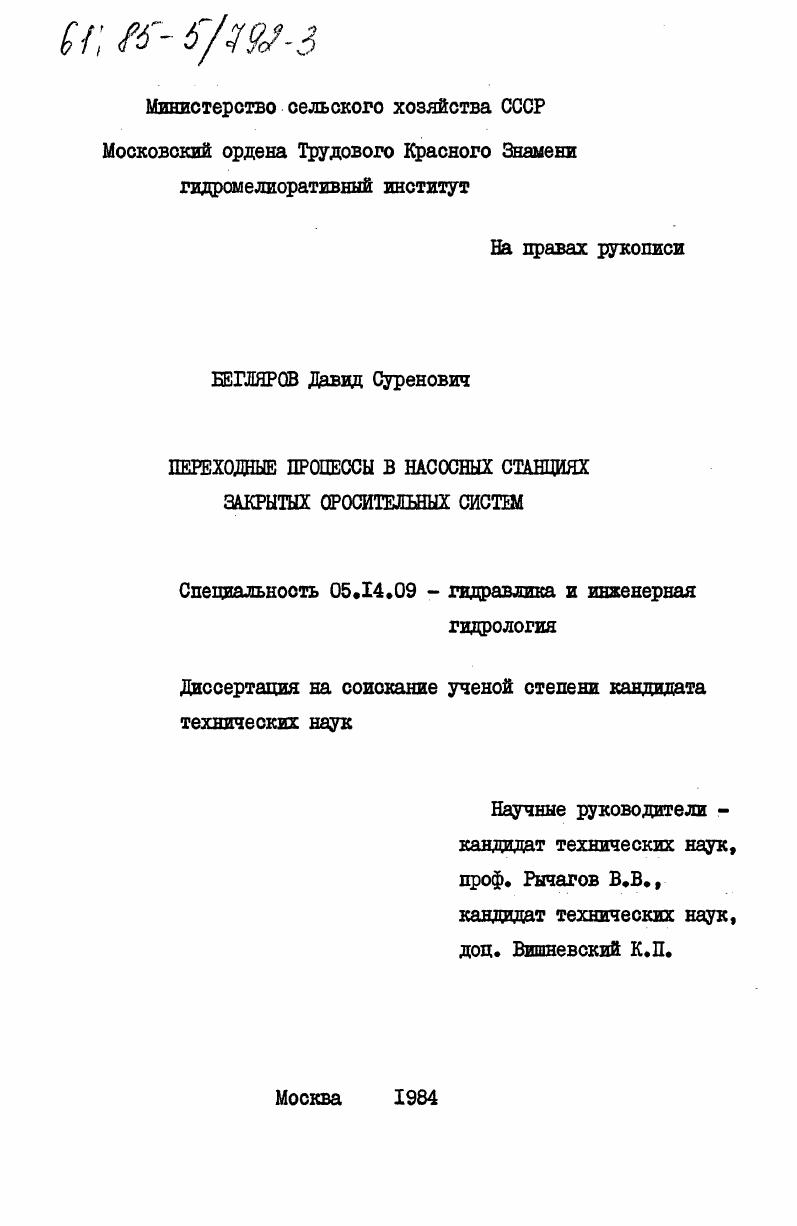

Переходные процессы в нососных станциях закрытых оросительных систем

• Автор: Бегляров, Давид Суренович
• Шифр специальности: 05.14.09
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 244 c. : ил

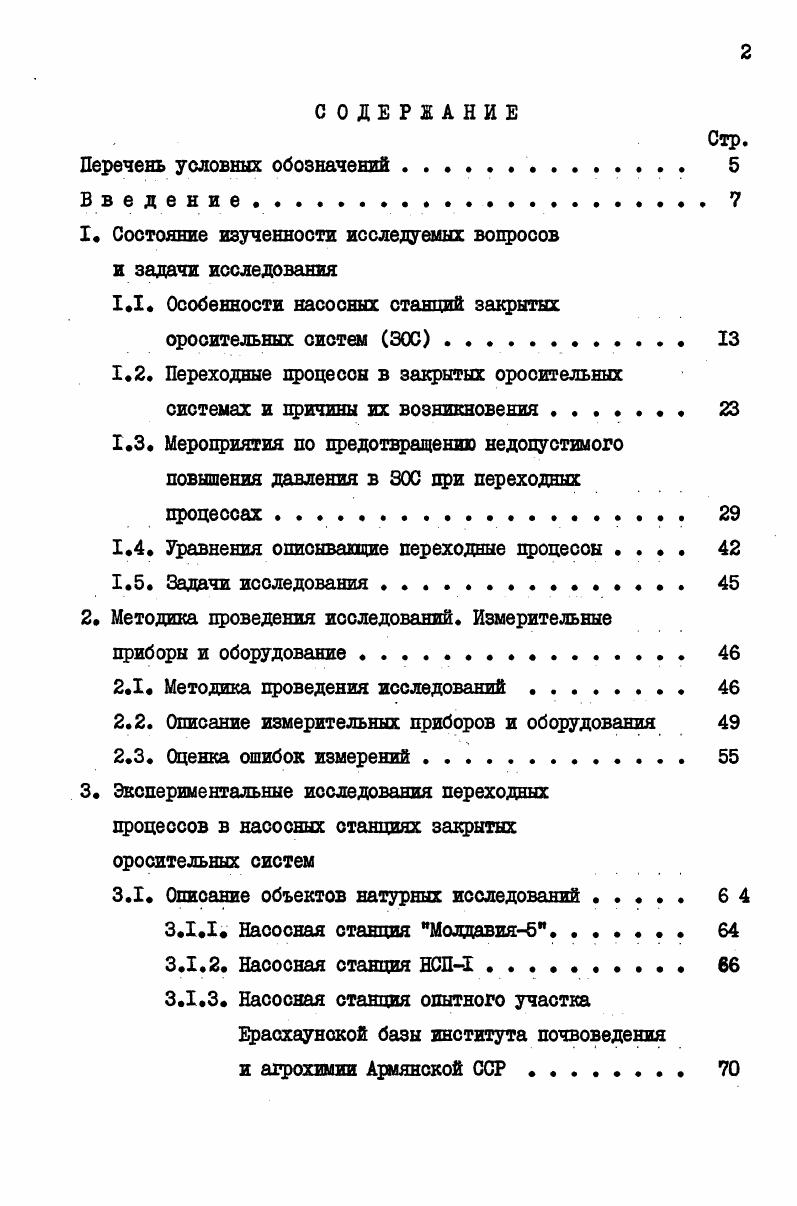

СОДЕРЖАНИЕ

Перечень условных обозначений

Введение.

1. Состояние изученности исследуемых вопросов и задачи исследования

1.1. Особенности насосных станций закрытых оросительных систем ЗОС .

1.2. Переходные цроцесоы в закрытых оросительных системах и причины их возникновения .
1.3. Мероприятия по предотвращению недопустимого повышения давления в ЗОС при переходных
процессах.

1.4. Уравнения описывающие переходные цроцесоы

1.5. Задачи исследования.

2. Методика проведения исследований. Измерительные

приборы и оборудование
2.1. Методика проведения исследований
2.2. Описание измерительных приборов и оборудования
2.3. Оценка ошибок измерений.
3. Экспериментальные исследования переходных процессов в насосных станциях закрытых оросительных систем
3.1. Описание объектов натурных исследований. 6
3.1.1. Насосная станция Молдавия6
3.1.2. Насосная станция НСП1.
3.1.3. Насосная станция опытного участка Ерасхаунской базы института почвоведения
и агрохимии Армянской ССР

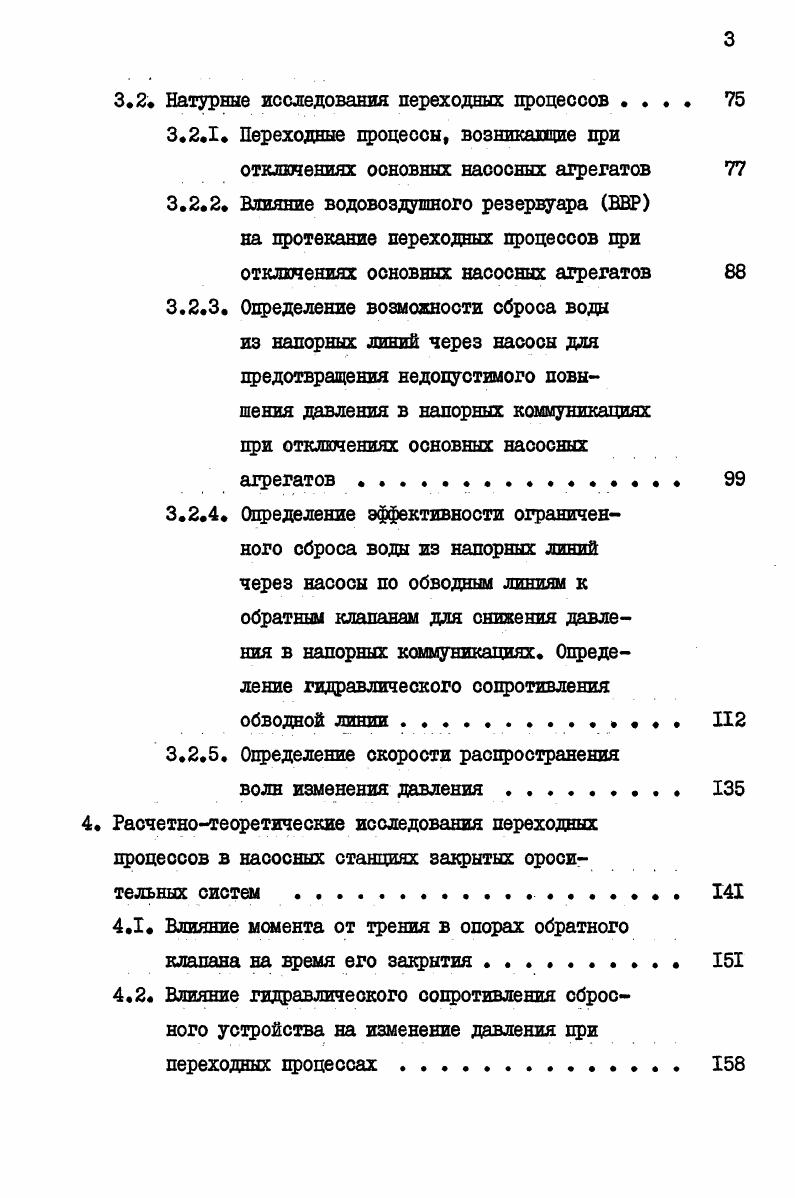

3.2. Натурные исследования переходных процессов
3.2.1. Переходные процессы, возникайте при отклннениях основных насосных агрегатов
3.2.2. Влияние водовоздушного резервуара БВР на протекание переходных процессов при отклонениях основных насосных агрегатов
3.2.3. Определение возможности сброса воды из напорных линий через насосы для предотвращения недопустимого повышения давления в напорных коммуникациях при отключениях основных насосных
агрегатов
3.2.4. Определение эффективности ограниченного сброса воды из напорных линий через насосы по обводным линиям к обратным клапанам для снижения давления в напорных коммуникациях. Определение гидравлического сопротивления
обводной линии.
3.2.5. Определение скорости распространения
волн изменения давления
4. Расчетнотеоретические исследования переходных процессов в насосных станциях закрытых оросительных систем .
4.1. Влияние момента от трения в опорах обратного
клапана на время его закрытия
4.2. Влияние гидравлического сопротивления сбросного устройства на изменение давления при переходных процессах
4.3. Влияние режима закрытия обратного клапана с регулируемый закрытием тарели на протекание переходных процессов .
4.4. Влияние места присоединения водовоздушного резервуара к напорному трубопроводу
и параметров соединительной линии на
протекание переходных процессов
5. Рекомендации по совершенствованию напорных
коммуникаций насосных станций ЗОС . .
Заключение
Список использованных источников


Обратные клапаны предохраняют также насосы от возможности движения воды через них в обратном направлении после отключения электродвигателей при открытых задвижках. Отсутствие обратного клапана может привести к недопустимому реверсивному вращению ротора насосного агрегата, которое вызывает поломку или аварию агрегата. Режим подготовки станции к включению в автоматическую работу возникает сравнительно редко и бывает в начале поливного сезона, когда оросительная сеть полностью опорожнена, а также в период поливного сезона после вынужденных остановок насосной станции. Для его осуществления вначале производят заполнение водой насосов и всасывающих коммуникаций насосной станции. После заполнения водой насосов и всасывающих труб на закрытой сети открывают все гидранты и включают вручную вспомогательный насос. Затем открывают задвижку на нагнетательной линии насоса. При постепенном заполнении сети по мере того, как из гидрантов начинает поступать вода, их закрывают. Рис Клапан обратный поворотный одно дисковый с верхней подвеской таре ли I корпус 2 г 1фышка 3 тарель 4 рычаг 5 ось
Рио. I корпус 2 г тарель 3 ось
станций предусматривается установка водовоздушных резервуаров ВЕР, присоединяемых, как правило, к началу оросительной сети, после закрытия последнего гидранта проводится операция по заполнению водовоздушного резервуара водой и подготовке его к работе в автоматическом режиме. На рис. Для заполнения ВВР I водой открывают задвижку 5, установленную на соединительной линии 4, и заполняют его до уровня, соответствующего максимальному рабочему давлению вспомогательного насоса. После заполнения ВВР водой задвижку вновь закрывают. В резервуар при помощи комцрессора 2 подкачивают воздух до расчетного давления. Далее полностью открывают задвижки основных и вспомогательных насосов, отключают работаиций вспомогательный насос и переводят работу насосной станции в автоматический режим, открывают задвижку 5, соединянцую ВВР с сетью, при этом автоматически включается вспомогательный насос и насосная станция переходит на работу в дежурном режиме. Дежурный режим вызван необходимостью поддерживать давление в сети, когда все гидранты на ней закрыты, полив не производится и все основные насосы отключены. Поддержание давления в сети и компенсация утечки воды из нее при остановленных основных насосах производится вспомогательными насосами, которые работают только при отсутствии водоразбора. Давление, поддерживаемое в сети, определяется характеристикой 0 вспомогательного насоса. Оно может быть как меньше, так и больше рабочего давления и зависит от конкретных условий режима работы насосной станции на закрытую сеть. Рис. В качестве вспомогательных насосов обычно применяют центробежные насосы с горизонтальным валом консольного типа или многоступенчатые секционные. Автоматизация работы вспомогательных насосов осуществляется в зависимости от давления в напорном трубоцроводе. Вспомогательный насос может работать в одном из двух режимах первый режим непрерывной работы, второй режим прерывистой работы. При первом режиме вспомогательный насос после отключения всех основных насосных агрегатов работает до момента включения первого насосного агрегата, после чего он отключается. Во втором случае работа вспомогательного насоса сблокирована с работой ВЕР, которые в сочетании обеспечивают поддержание давления в сети. При включении вспомогательного насоса его подача компенсирует утечки в сети и одновременно идет на пополнение ВЕР до верхнего допустимого предела. После наполнения ВЕР вспомогательный насос отключается и на компенсацию утечек расходуется объем воды, накопленный водовоздушным резервуаром. Когда уровень воды в резервуаре вследствие утечек опустится ниже минимально допустимого, включится вспомогательный насос. Цри уменьшении количества воздуха в ВЕР, вызванного его растворением в воде, происходит повышение уровня воды в резервуаре выше максимально допустимого. Если уровень воды окажется выше, чем требуется для данного давления, то включается компрессор для увеличения количества воздуха. Давление воздуха в ВЕР определяется по установленному на нем манометру, степень наполнения по водомерному стеклу рис.
