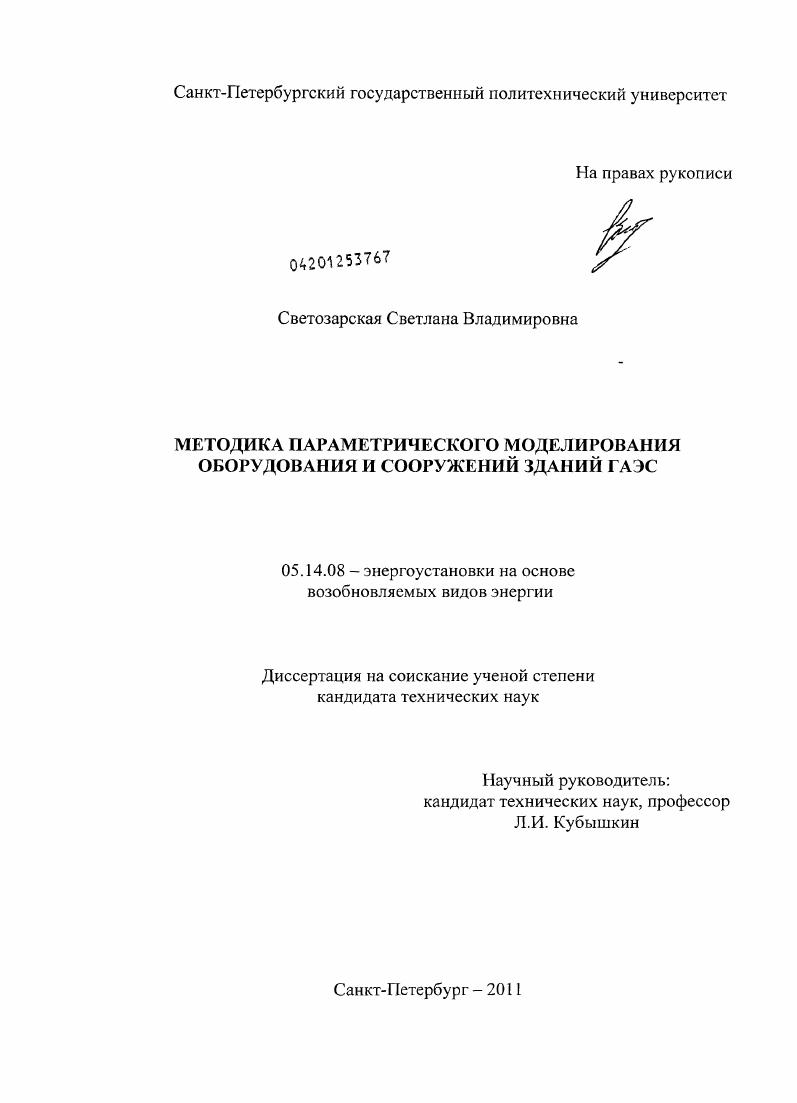

Методика параметрического моделирования оборудования и сооружений зданий ГАЭС

• Автор: Светозарская, Светлана Владимировна
• Шифр специальности: 05.14.08
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Санкт-Петербург
• Количество страниц: 133 с. : ил.

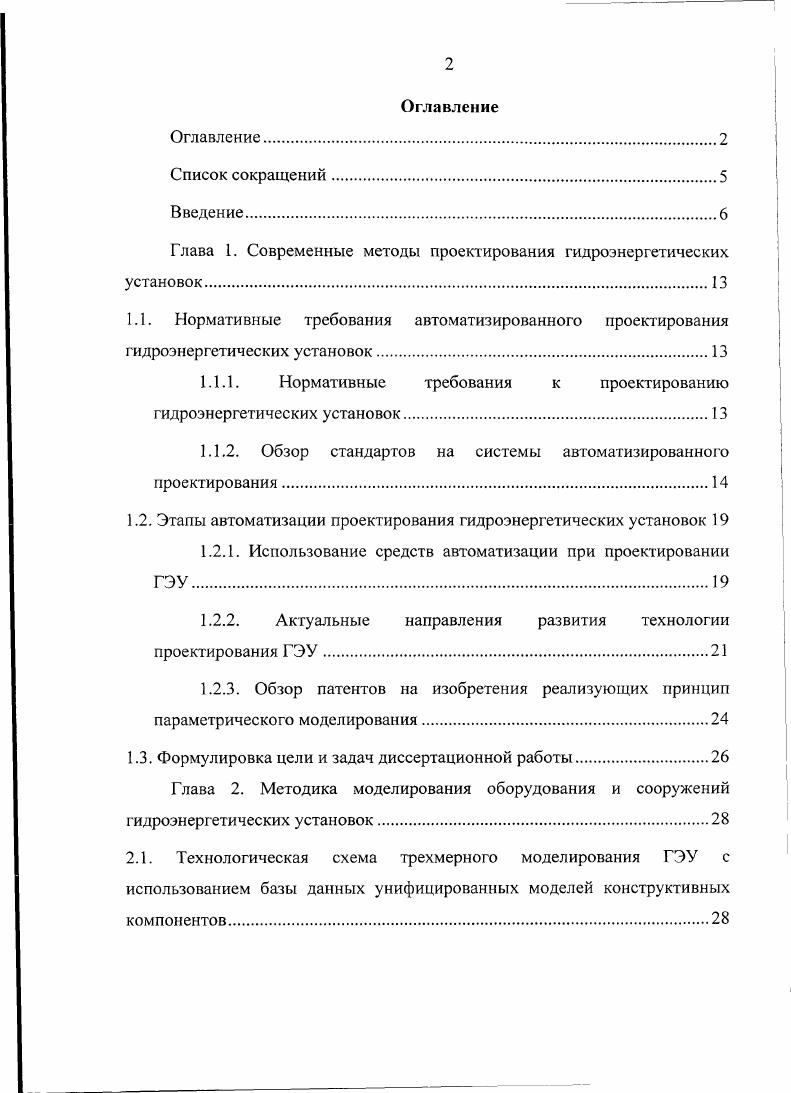

Оглавление
Оглавление

Список сокращений.

Введение

Глава 1. Современные методы проектирования гидроэнергетических установок

1.1. Нормативные требования автоматизированного проектирования гидроэнергетических установок

1.1.1. Нормативные требования к проектированию гидроэнергетических установок.

1.1.2. Обзор стандартов на системы автоматизированного проектирования

1.2. Этапы автоматизации проектирования гидроэнергетических установок

1.2.1. Использование средств автоматизации при проектировании ГЭУ.

1.2.2. Актуальные направления развития технологии проектирования ГЭУ

1.2.3. Обзор патентов на изобретения реализующих принцип параметрического моделирования
1.3. Формулировка цели и задач диссертационной работы
Глава 2. Методика моделирования оборудования и сооружений гидроэнергетических установок
2.1. Технологическая схема трехмерного моделирования ГЭУ с использованием базы данных унифицированных моделей конструктивных компонентов
2.3. Методология создания трехмерных унифицированных моделей конструктивных компонентов ГЭУ с использованием сквозной параметризации
2.4. Обоснование выбора программного обеспечения для создания базы
данных унифицированных компонентов ГЭУ
2.2. Формализованное описание трехмерной параметрической модели гидроэнергетической установки.
Глава 3. Программная реализация трехмерного параметрического моделирования.
3.1. Формализация и выбор базовых параметров моделей основного оборудования и сооружений здания ГАЭС с двухмашинной компоновкой гидроагрегата.
3.1.1. Рабочее колесо обратимой гидромашины
3.1.2. Проточный тракт.
3.1.3. Двигательгенератор.
3.1.4. Напорные водопроводящие сооружения ГАЭС.
3.2. Разработка элементов прикладного программного обеспечения
3.2.1. Обоснование необходимости разработки прикладного программного обеспечения.
3.2.2. Профаммная реализация специального программного обеспечения для расчета базовых и зависимых параметров.
3.3. Формирование библиотек параметрических моделей элементов оборудования и сооружений зданий ГАЭС.
3.4. Моделирование природных условий и объектов инфраструктуры
Глава 4. Апробация методики на примере создания укрупненной модели Ленинфадской ГАЭС.
4.1. Исходные данные для моделирования Ленинфадской Г АЭС
4.2. Расчет параметров Ленинградской ГАЭС.
4.2.1. Расчет диаметра рабочего колеса насосатурбины.
4.2.2. Расчет параметров металлической спиральной камеры
4.2.3. Расчет параметров двигателягенератора.
4.4. Создание модели природного рельефа и объектов инфраструктуры
4.5. Возможности использования трехмерных моделей
Заключение.
Литература


На ранних стадиях проектирования трехмерная модель может использоваться для определения объемов основных работ, расчета капиталовложений в гидроузел для сравнения вариантов проектных решений , . На следующем этапе возможно повышение детализации трехмерной модели станции. Детализированная модель используется для проведения прочностных расчетов, гидравлических исследований и т. Проведена апробация методики на примере создания трехмерной модели здания Ленинградской ГАЭС. Впервые разработана методика сквозной параметризации моделей оборудования и сооружений зданий ГАЭС. Разработаны компоненты информационного и программного обеспечения технологии автоматизированного проектирования ГАЭС на основе трехмерного параметрического моделирования. Разработана методика обоснования параметров оборудования и сооружений зданий ГАЭС, базирующаяся на трехмерном параметрическом моделировании. Достоверность полученных результатов исследований, теоретических и методических обоснований, выводов и рекомендаций подтверждается использованием в разработках научнообоснованных и проверенных методов различных научных дисциплин, корректным применением адекватного математического аппарата, информационного и программного обеспечения, а также совпадением результатов тестового моделирования с проектными данными существующего объекта. Практическая ценность проводимых исследований состоит в том,
1. Сформирована база данных разработанных с использованием сквозной параметризации взаимосвязанных моделей конструктивных компонентов оборудования и сооружений зданий ГАЭС. Созданы связанные с типовыми моделями прикладные программы для ПВМ, позволяющие определять основные параметры оборудования и сооружений Г АЭС. Разработаны практические рекомендации по созданию трехмерных параметрических моделей ГАЭС и их использованию для автоматизации процесса проектирования и создания проектной графической документации. Методика сквозной параметризации моделей оборудования и сооружений зданий ГАЭС. Методика трехмерного параметрического моделирования, направленная на автоматизацию процесса проектирования зданий ГАЭС. Область применения результатов. Результаты исследования могут использоваться проектными организациями гидроэнергетического профиля при проведении проектных и научноисследовательских работ для автоматизации графических проектных процедур, обоснования проектных решений, проведения прочностных, гидроэнергетических, сметных и прочих расчетов, моделирования аварийных и чрезвычайных ситуаций и составления презентационных материалов. Разработана методика параметрического моделирования зданий ГАЭС, позволяющая сократить сроки проектирования, при повышении его качества и эффективности. Сокращение сроков проектирования достигается использованием разработанной автором базы данных параметрических моделей оборудования и сооружений ГАЭС. Редактирование включенных в базу данных моделей осуществляется путем внесения нескольких основных базовых параметров, представляющих собой энергетические, физических или геометрические характеристики. Повышение качества и эффективности проекта обуславливается возможностью рассмотрения большего числа вариантов проектных решений и, следовательно, более обоснованного выбора состава и компоновки ГЭУ. Разработаны элементы прикладного программного обеспечения для проведения расчетов базовых параметров элементов ГАЭС. Сформирована база данных многократно используемых взаимосвязанных сквозной параметризацией моделей. Апробация и внедрение результатов. Основные положения диссертации доложены на семинарах кафедры Возобновляющиеся источники энергии и гидроэнергетика СПбГПУ, на всероссийском форуме студентов, аспирантов и молодых ученых г. СПбГПУ г. Экономические механизмы инновационной экономики г. ВНИИГ им. Б.Е. Веденеева Гидроэнергетика. Новые разработки и технологии г Результаты работы отмечены диплом I степени конкурса студенческих и аспирантских проектов Энергия развития , проводимым ОАО РусГидро. Получена справка о внедрении результатов диссертационных исследований в разрабатываемую систему авторизированного проектирования гидроэлектрический станций от ОАО ВНИИГ имени Б. Е. Веденеева.
