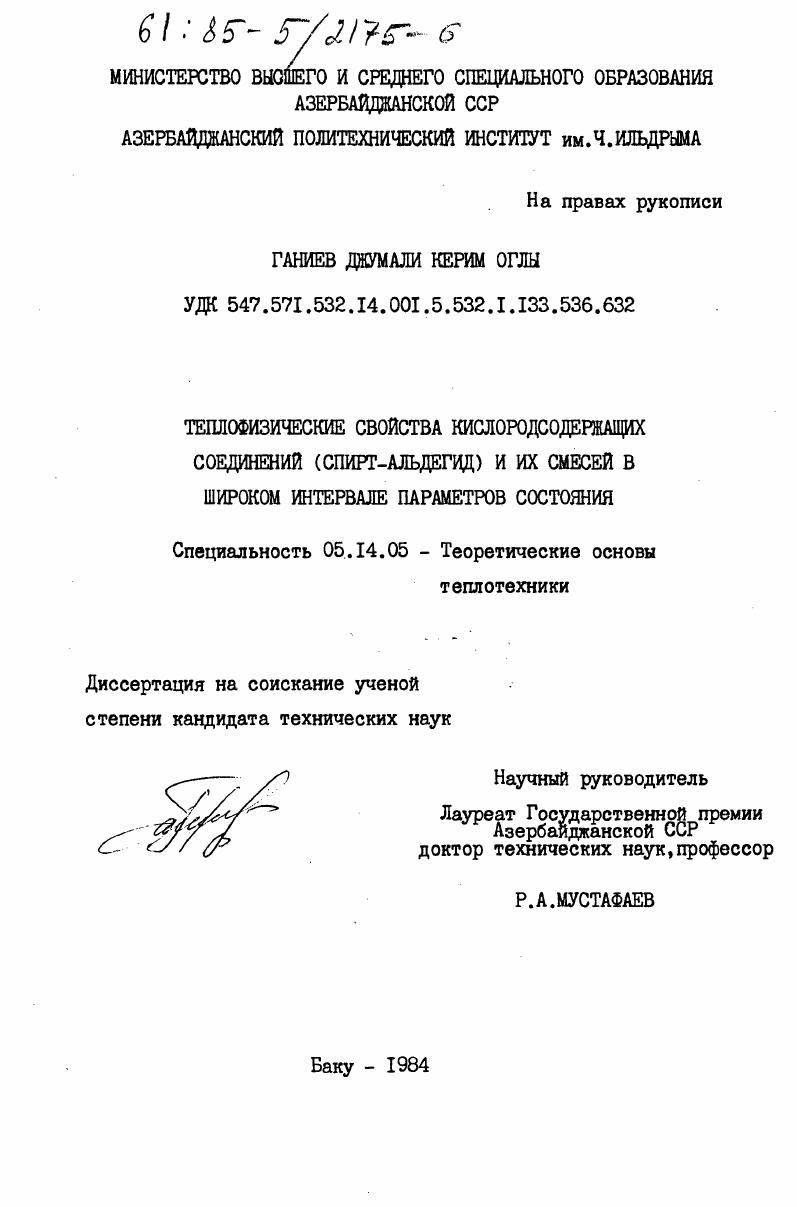

Теплофизические свойства кислородсодержащих соединений (спирт-альдегид) и их смесей в широком интервале параметров состояния

• Автор: Ганиев, Джумали Керим оглы
• Шифр специальности: 05.14.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Баку
• Количество страниц: 245 c. : ил

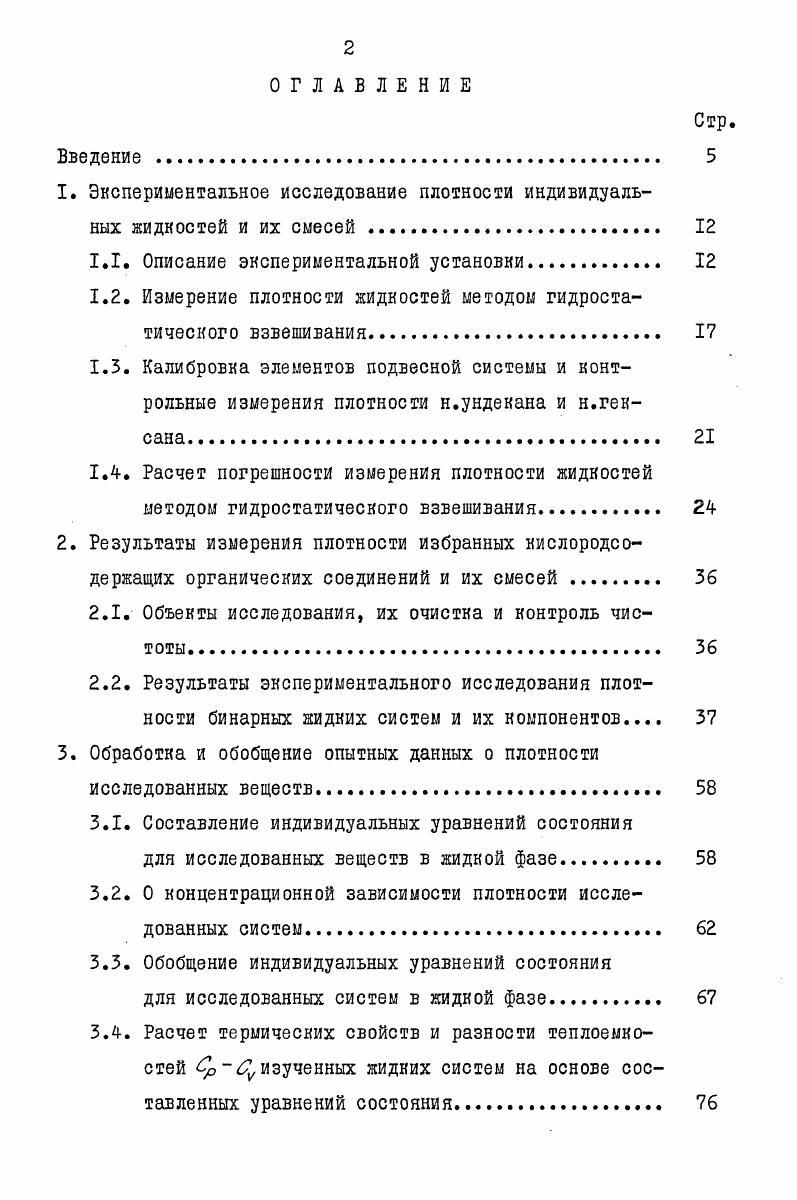

ОГЛАВЛЕНИЕ
Введение

1. Экспериментальное исследование плотности индивидуальных жидкостей и их смесей

1.1. Описание экспериментальной установки

1.2. Измерение плотности жидкостей методом гидростатического взвешивания

1.3. Калибровка элементов подвесной системы и контрольные измерения плотности н.ундекана и н.гек
1.4. Расчет погрешности измерения плотности жидкостей методом гидростатического взвешивания
2. Результаты измерения плотности избранных кислородсодержащих органических соединений и их смесей .

2.1. Объекты исследования, их очистна и контроль чистоты.

2.2. Результаты экспериментального исследования плотности бинарных жидких систем и их компонентов

3. Обработка и обобщение опытных данных о плотности исследованных веществ.

3.1. Составление индивидуальных уравнений состояния
для исследованных веществ в жидкой фазе.
3.2. О концентрационной зависимости плотности исследованных систем
3.3. Обобщение индивидуальных уравнений состояния
для исследованных систем в жидкой фазе
3.4. Расчет термических свойств и разности теплоемкостей Ср изученных жидких систем на основе составленных уравнений состояния

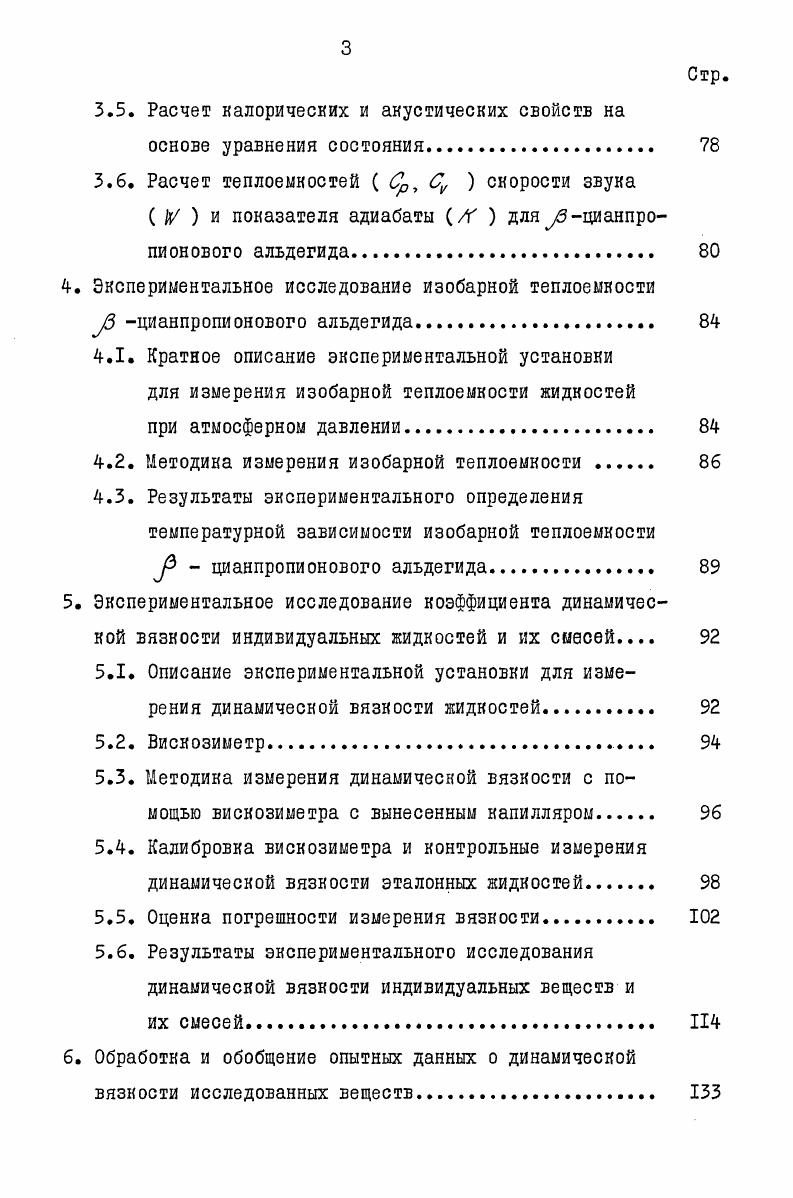

3.5. Расчет калорических и акустических свойств на
основе уравнения состояния.
3.6. Расчет теплоемкостей Ср, v скорости звука
и показателя адиабаты А для6цианпропионового альдегида
4. Экспериментальное исследование изобарной теплоемкости
цианпропионового альдегида
4.1. Кратное описание экспериментальной установки для измерения изобарной теплоемкости жидкостей
при атмосферном давлении.
4.2. Методика измерения изобарной теплоемкости
4.3. Результаты экспериментального определения температурной зависимости изобарной теплоемкости
цианпропионового альдегида.
5. Экспериментальное исследование коэффициента динамической вязкости индивидуальных жидкостей и их смесей
5.1. Описание экспериментальной установки для измерения динамичесной вязкости жидкостей.
5.2. Вискозиметр
5.3. Методика измерения динамической вязкости с помощью вискозиметра с вынесенным капилляром
5.4. Калибровка вискозиметра и контрольные измерения динамической вязкости эталонных жидкостей
5.5. Оценка погрешности измерения вязкости
5.6. Результаты экспериментального исследования динамической вязкости индивидуальных веществ и
их смесей.
6. Обработка и обобщение опытных данных о динамической вязкости исследованных веществ
Выводы и заключения
Литература


Трубка высокого давления головки при измерениях располагается по направлению оси электромагнитной катушки (), которая имеет 0 витков медной проволоки диаметром 0, мм. С помощью этой катушки осуществляется магнитная связь между ферромагнитным сердечником и магнитным полем катушки. Катушка питается постоянным электрическим током (примерно 0 м&). Питание осуществляется через электронно-спедящую систему (), специально предназначенную для этой цели. Электромагнитная катушка присоединяется к одной из чашек аналитических весов марки Ш-0Г-М (). Принципиальная схема электронно-еледящей системы показана на рис. В сосуде высокого давления (), имеющем внешний диаметр 0 мы, внутренний диаметр мм и высоту 0 мм, содержится исследуемая жидкость, которая при необходимости передается к установке. Сжатие исследуемой жидкости в пережимном сосуде осуществляется через масло, сообщенное с системой поршневого манометра МП-0 (). Для разделения исследуемого вещества и масла служит тонкая фторопластовая пленка, обладающая высокой эластичностью. В пережимном сосуде применено конусное уплотнение. Его конструкция такова, что не открывая основных его узлов, работающих под давлением, можно удалить отработанную жидкость, промыть и просушить сосуд и заполнить его новой жидкостью. Рпс. Принципиальная электрическая схема электропно-слодящси системы. Схема подвесной системы: поплавок; 2 - нить; 3 - сердечник; катупка-датчик; 5 - соленоид. I) и манганиновой нити (2). При измерениях на магнитную катушку (5) подается постоянный ток, сила которого автоматически поддерживается на нужном уровне эдектровно-следя-щей системой. Постоянное магнитное поле катушки (5) поднимает подвесную систему и держит ее во взвешенном состоянии в жидкости при заданных и точно стабилизированных параметрах состояния. Таким образом, при измерениях плотности электронно-следящэя система с помощью датчика позволяет системе оставаться во взвешенном состоянии внутри жидкости. Р - вес подвесной системы в пустоте; У - архимедова сила; дУ- магнитная сила, действующая только на ферромагнитный сердечник. L , (1. V '= /7? Л/, А/7? И /2 - соответственно МЭССЭ электромагнитной катушки без и с подвесной системой; / - масса всей подвесной системы. Учитывая (1. У7 и ? I/ и 1^ - соответственно объем поплавка, сердечника и нити. В выражении (1. Сравнивая равенства (1. В таком виде соотношение для расчета плотности жидкостей при измерениях методом гидростатического взвешивания принято во многих работах /-/. При определении масс обычно учитываются архимедоры силы при взвешивании в воздухе. В формуле (1. Т . СГ6 см2/кгс -коэффициент сжимаемости кварца /-/, ^»-плотность материала из которого изготовлены гири и Р - плотность воздуха. При расчетах плотности жидкости из опытных данных нами использованы формулы (1. Калибровка элементов подвесной системы и контрольные измерения плотности н. Как видно из расчетной формулы, измерения плотности сводятся к определению из опыта массы катушки без тока ( /, ) и с током ( /р . Калибровку нити по вышеизложенной методике проводить было очень трудно, так нак ее диаметр и вес близки с диаметром и весом нити, соединяющей аналитические весы с элементом подвесной системы. Поэтому при калибровке нити, соединяющей сердечник с кварцевым поплавком, измеряли ее длину и диаметр. V “ЗГ-гг? Массу нити определяли на аналитических весах и поправку ка архимедовую силу, действующую на нить в воздухе, не вводили. Таким образом определяли /п , V , (/ и ^ подвесной сис-темы. В качестве эталонной жидкости нами использованы нормальные жидкости - предельные углеводороды н. Чистота н. Для оценки объема подвесной системы мы пользовались значениями плотности н. Ниже приводятся результаты калибровки элементов подвесной системы и усредненные значения /т? При длительном использовании подвесной системы перед каждым заполнением экспериментальной установки осуществлялась такая проверка стабильности ее параметров. Точность измерения плотности жидкости во многом зависит от точности калибровки,так как погрешность калибровки непосредственно выступают нак систематическая ошибна значений плотности. Поэтому тщательность калибровки было уделено особое внимание.
