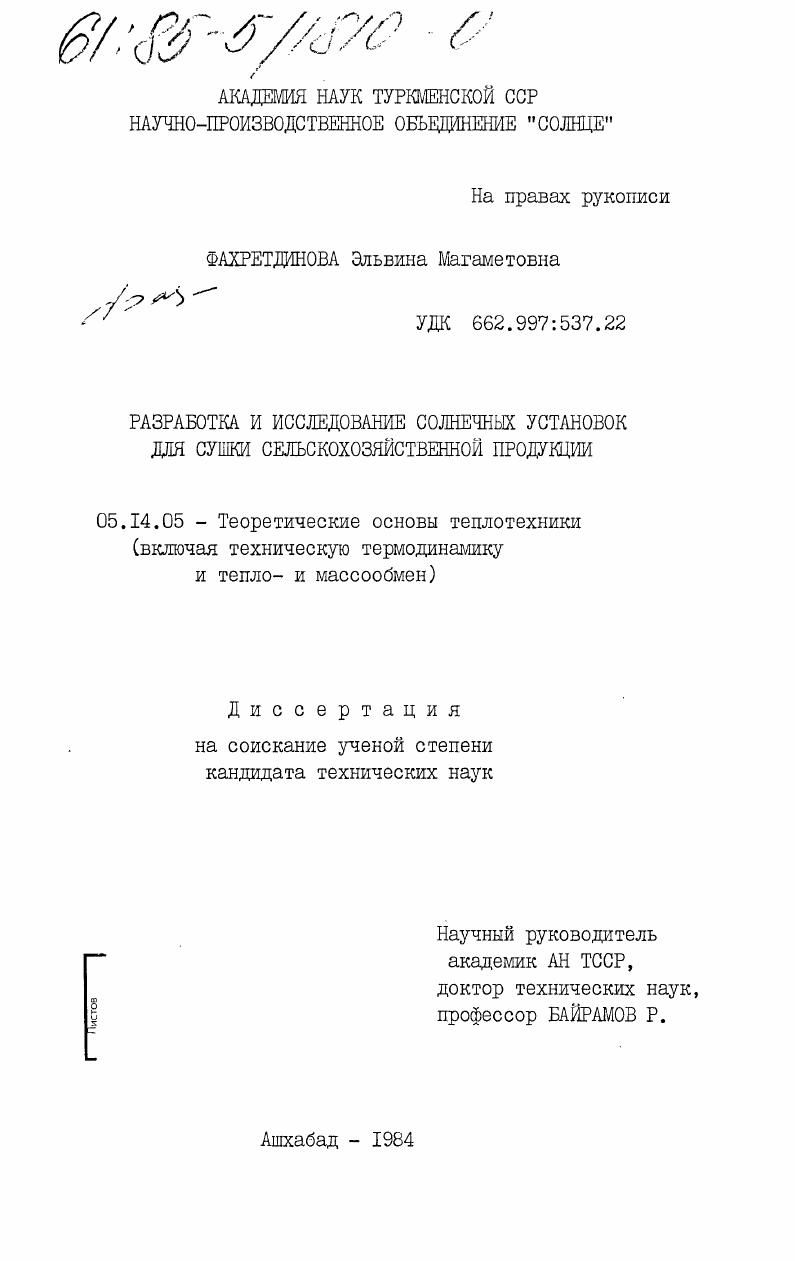

Разработка и исследование солнечных установок для сушки сельскохозяйственной продукции

• Автор: Фахретдинова, Эльвина Магаметовна
• Шифр специальности: 05.14.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ашхабад
• Количество страниц: 149 c. : ил

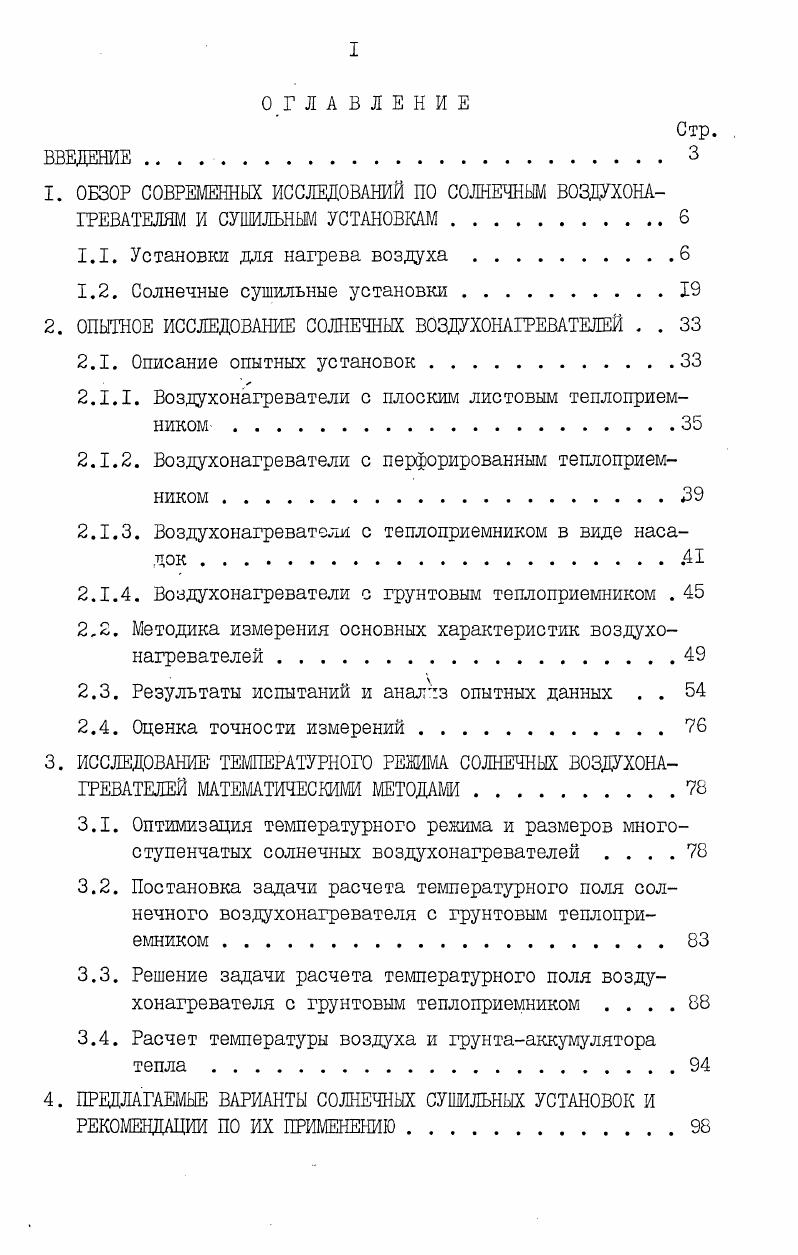

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ . .

1. ОБЗОР СОВРЕМЕННЫХ ИССЛЕДОВАНИЙ ПО СОЛНЕЧНЫМ ВОЗДУХОНАГРЕВАТЕЛЯМ И СУШИЛЬНЫМ УСТАНОВКА

1.1. Установки для нагрева воздухаб

1.2. Солнечные сушильные установки .

2. ОПЫТНОЕ ИССЛЕДОВАНИЕ СОЛНЕЧНЫХ ВОЗДУХОНАГРЕВАТЕЛЕЙ . .

2.1. Описание опытных установок

2.1.1. Воздухонагреватели с плоским листовым теплоприемником .

2.1.2. Воздухонагреватели с перфорированным теплоприемником

2.1.3. Воздухонагреватели с теплоприемником в виде насадок .

2.1.4. Воздухонагреватели с грунтовым теплоприемником .

2.2. Методика измерения основных характеристик воздухонагревателей
2.3. Результаты испытаний и аналз опытных данных . .
2.4. Оценка точности измерений
3. ИССЛЕДОВАНИЕ ТЕМПЕРАТУРНОГО РЕЖИМА СОЛНЕЧНЫХ ВОЗДУХОНАГРЕВАТЕЛЕЙ МАТЕМАТИЧЕСКИМИ МЕТОДАМИ
3.1. Оптимизация температурного решша и размеров многоступенчатых солнечных воздухонагревателей
3.2. Постановка задачи расчета температурного поля сол
нечного воздухонагревателя с грунтовым теплоприемником
3.3. Решение задачи расчета температурного поля воздухонагревателя с грунтовым теплоприемником
3.4. Расчет температуры воздуха и грунтааккумулятора тепла
4. ПРЕДЛАГАЕМЫЕ ВАРИАНТЫ СОЛНЕЧНЫХ СУШИЛЬНЫХ УСТАНОВОК И
РЕКОМЕНДАЦИИ ПО ИХ ПРИМЕНЕНИЮ.

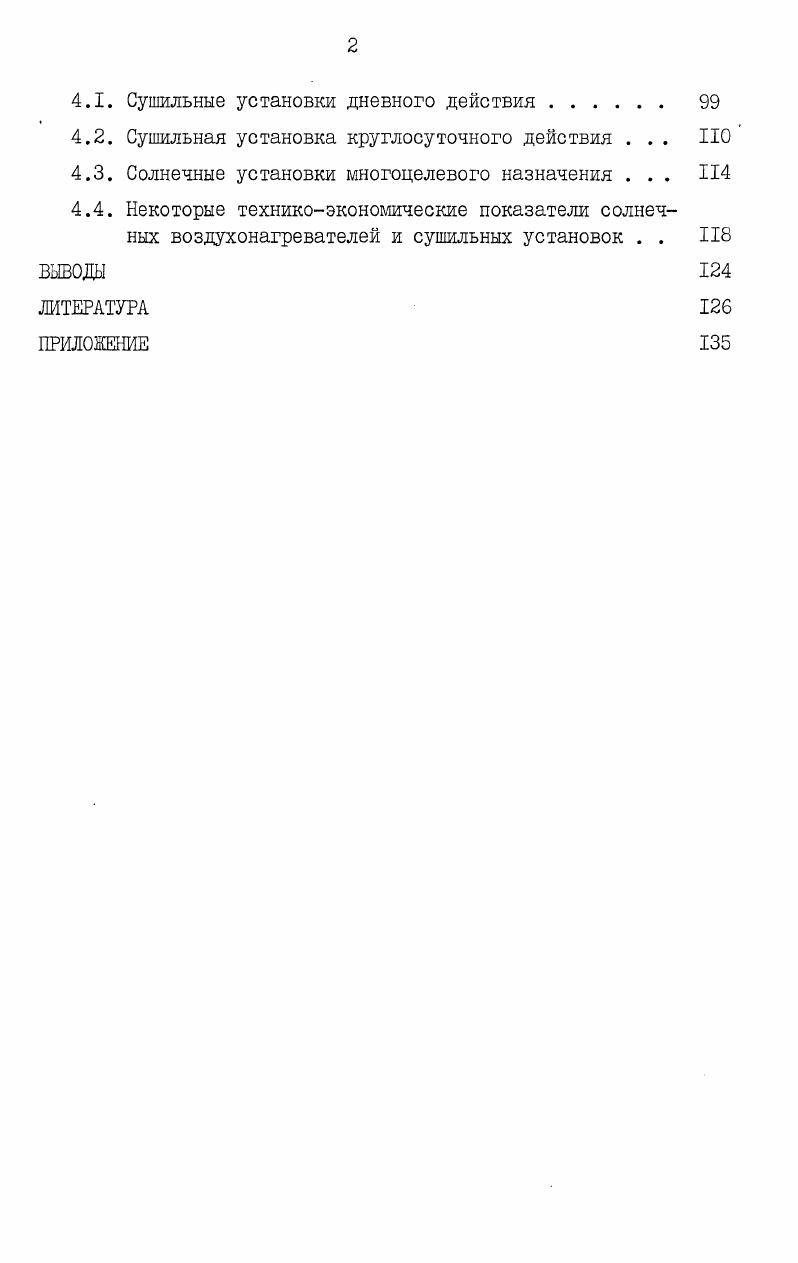

4.1. Сушильные установки дневного действия
4.2. Сушильная установка круглосуточного действия . . . НО
4.3. Солнечные установки многоцелевого назначения . . .
4.4. Некоторые техникоэкономические показатели солнечных воздухонагревателей и сушильных установок . .
ВЫВОДЫ
ЛТЕРАТУРА
ПРИЛОЖЕНИЕ
ВВЕДЕНИЕ


Следует прежде всего отметить, что количество научных исследований и конструкторских работ по установкам дяя нагрева воздуха значительно меньше, чем по системам водонагрева, хотя есть много областей применения, где более целесообразно использовать воздух в качестве теплоносителя, например, для сушки сельскохозяйственной продукции или для отопления помещений 3. Ниже приводится анализ энергетических и эксплуатационных показателей установок для нагрева воздуха и сушильных установок, которые на современном этапе можно считать наиболее разработанными. В простых воздухонагревателях можно использовать почти любую поверхность нагрева, которая может быть окрашена в черный цвет. Тем не менее, широкое применение нашли воздухонагреватели, имеющие плоские поглотители солнечной радиации. На рис. В коллекторе на рис. В нагревателе на рис. Лб воздушный зазор между прозрачным покрытием и поглощающей пластиной герметизирован для уменьшения конвективного теплообмена, а канал находится за поглощающей пластиной. В нагревателе на рисв потоки воздуха либо разделены, либо с целью предварительного подогрева воздух подается в наружный канал, а затем проходит по внутреннему каналу. Примером воздухонагревателя, имеющего другую неплоскую форму поглотителя солнечной радиации может служить воздухонагре
2
Рис. Установка ориентирована строго на юг, а угол наклона е к горизонту корректировался ежемесячно. Испытания показали, что воздухонагреватель успешно работает при любых температурах наружного воздуха даже при . Полуденное повышение температуры воздуха, проходящего через установку изменяется в течение года от до С. На основании среднесуточных значений к. Таким образом среднегодовой к. В работе 1б исследовался коллектор с перекрывающими друг друга черныш стеклянными пластинами, накрытыми сверху одним, двумя или тремя слоями прозрачной изоляции. Важные научноисследовательские работы по солнечным воздухонагревателям проводились также в Австралии , где впервые были применены селективные поверхности с образной конфигурацией канавок. Наряду с применением селективных поверхностей повышение эффективности может быть достигнуто путем регулирования скорости воздуха и использования двухходовой схемы отвода тепла , предусматривающей движение воздуха между двумя стеклянными покрытиями обычного в других отношениях двухстеколъного коллектора. К.п. В других системах для улучшения теплопередачи используются ребристые поверхности различного типа. В описывается солнечный воздухонагреватель сравнительно сложной. Рис. Солнечный воздухонагреватель 1вентилятор 2деревянный ящик 3гофрированный металлический лист 4стекло. Причем тепловая труба и теплообменник имеют конусообразную форму,а внутри теплообменника установлена спиральная перегородка. Для увеличения к. Так в работе описывается такая конструкция солнечного воздухонагревателя рис. Воздухонагреватель состоит из набора параллельных светопрозрачных пластин стекло,органическое стекло , армированный пластик и поглотителя металлическая пластина с черным покрытием с теплоизолятором IIстекловолокно. Каналы между пластинами образуют многоходовой тракт циркуляции воздуха. Коллектор разделен на две части по тракту циркулдаии. Подазаемый через отверстие 6 воздух нагревается до высоких температур непосредственно за счет разогрева поглотителя. Излучаемое поглотителем тепло в инфракрасной области поглощается пластинами и используется для нагрева воздуха,поступающего через отверстие 8. Такая схема существенно снижает потери тепла через наружное покрытие коллектора. Два потока воздуха,выходящие через отверстия 7 с более высокой температурой и 9 с менее высокой температурой затем смешиваются. Регулирование температуры результирующего потока достигается изменением соотношения расходов в двух контурах с помощью датчика термометра. Несмотря на высокий к. По ,2б патентуется две конструкции солнечных воздухонагревателей, предназначенных для нагрева воздуха в здании. В солнечный воздухонагреватель представляет собой деревянный плоский ящик прямоугольной формы,имеющий двойное остекление. Ниже стекла расположена зачерненная плита поверхность нагрева, под которой помещена распределительная плита с направляющими соплами для воздуха,расположенными на расстоянии 0 мм друг
Рис. Солнечный воздухонагреватель светопрозрачные пластины отверстия для входа воздуха 7,9отверстия для выхода воздуха Ютешгоизоляция.
