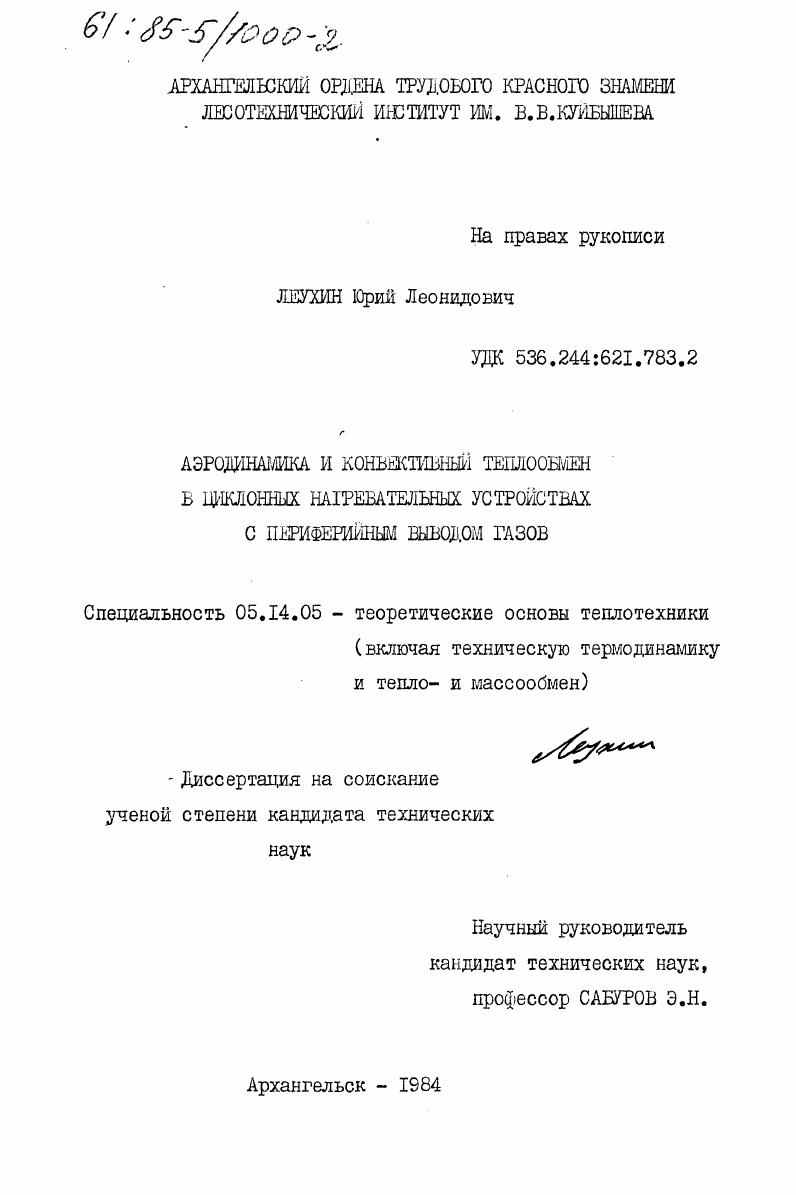

Аэродинамика и конвективный теплообмен в циклонных нагревательных устройствах с переферийным выводом газов

• Автор: Леухин, Юрий Леонидович
• Шифр специальности: 05.14.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Архангельск
• Количество страниц: 197 c. : ил

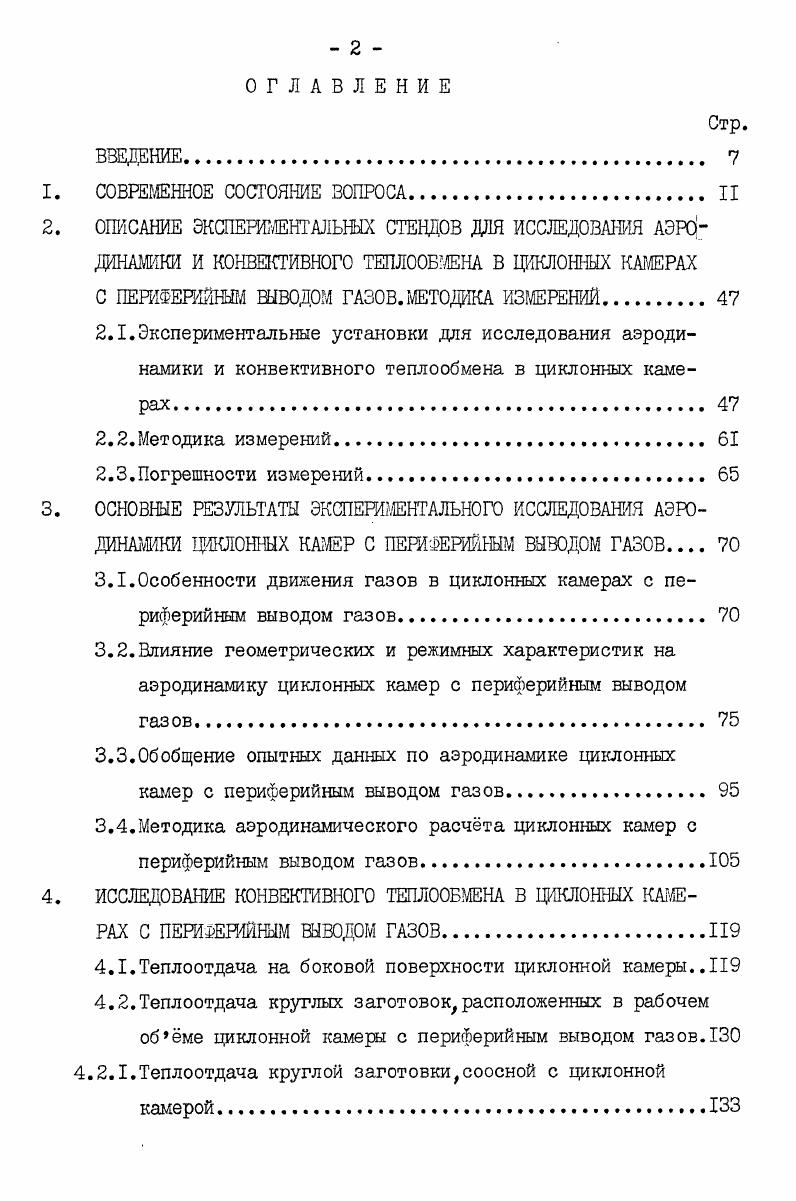

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА II

2. ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНЫХ СТЕНДОВ ДЛЯ ИССЛЕДОВАНИЯ АЭРО

ДИНАМИКИ И КОНВЕКТИВНОГО ТЕПЛООБМЕНА В ЦИКЛОННЫХ КАМЕРАХ

С ПЕРИФЕРИЙНЫМ ВЫЮДОМ ГАЗОВ. МЕТОДИКА ИЗМЕРЕНИЙ.

2.1.Экспериментальные установки для исследования аэродинамики и конвективного теплообмена в циклонных камерах

2.2.Методика измерений.

2.3.Погрешности измерений

3. ОСНОВНЫЕ РЕЗУЛЬТАТЫ ЭКСПЕШШТАЛЬНОГО ИССЛЕДОВАНИЯ АЭРО

ДИНАМИКИ ЦИКЛОННЫХ КАМЕР С ПЕРИФЕРИЙНЫМ ВЫВОДОМ ГАЗОВ 3.1.Особенности движения газов в циклонных камерах с периферийным выводом газов
3.2.Влияние геометрических и режимных характеристик на аэродинамику циклонных камер с периферийным выводом
газов.
3.3.Обобщение опытных данных по аэродинамике циклонных
камер с периферийным выводом газов.
3.4.Методика аэродинамического расчта циклонных камер с периферийным выводом газов
4. ИССЛЕДОВАНИЕ КОНВЕКТИВНОГО ТЕПЛООБМЕНА.В ЦИКЛОННЫХ КАМЕРАХ С ПЕРИФЕРИЙНЫМ ВЫЮДОМ ГАЗОВ
4.1.Теплоотдача на боковой поверхности циклонной камеры
4.2.Теплоотдача круглых заготовок,расположенных в рабочем обме циклонной камеры с периферийным выводом газов.
4.2.1.Теплоотдача круглой заготовки,соосной с циклонной
камерой.

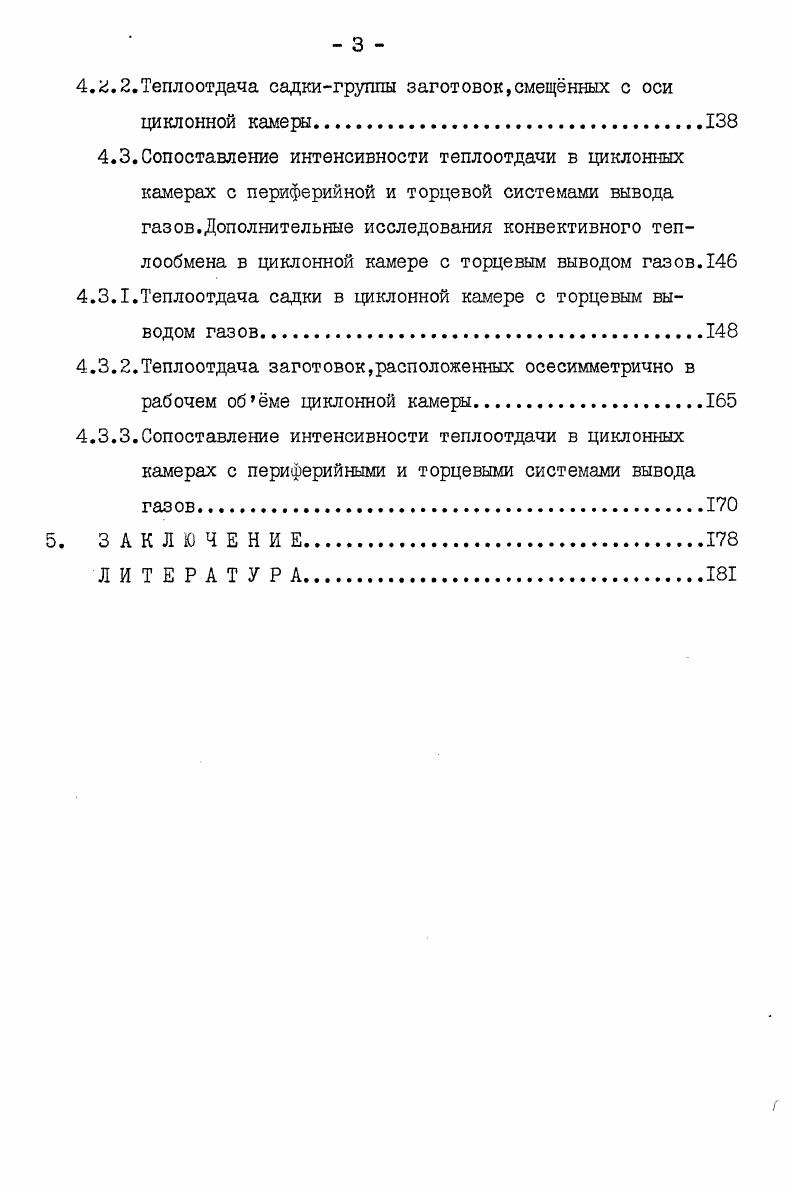

4.А.2.Теплоотдача садкигруппы заготовок,смещнных с оси
4.3.Сопоставление интенсивности теплоотдачи в циклонных камерах с периферийной и торцевой системами вывода газов.Дополнительные исследования конвективного теплообмена в циклонной камере с торцевым выводом газов.
4.3.1.Теплоотдача садки в циклонной камере с торцевым выводом газов.
4.3.2.Теплоотдача заготовок,расположенных осесимметрично в рабочем обме циклонной камеры.
4.3.3.Сопоставление интенсивности теплоотдачи в циклонных камерах с периферийными и торцевыми системами вывода газов.
циклонной камеры
5. ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Исследования в[ю] выполнены на модели, имеющей^ переменную длину 1-, = 1,2,3, набираемую из одинаковых секций с I =1. Подача воздуха в модель осуществлялась тангенциально к внутренней поверхности камеры с 6 сторон через отверстия, равномерно распределенные по высоте каждой из секций. В опытах исследовалась как торцевая система вывода газов через осесимметричное отверстие, так и периферийная - через кольцевую периферийную щель в одном или в обоих торцах камеры. Изучена также комбинированная система вывода газов, когда отвод осуществлялся одновременно и через осесимметричное торцевое отверстие, и через периферийную кольцевую щель. Весь поток в камере авторы условно разделяют на три зоны: пристенный слой у боковой поверхности камеры, пристенный слой у торцевых поверхнос-тей, центральная зона, основная по объему область течения, получающая вещество, в основном из приторцевых слоев. Максимум тангенциальной скорости при отводе газов через кольцевые щели находится у боковой поверхности камеры. Поля тангенциальной скорости,замеренные в различных сечениях по высоте. Область автомодельного течения потока находится при /? Ю5 /где Дет = 0тД)
