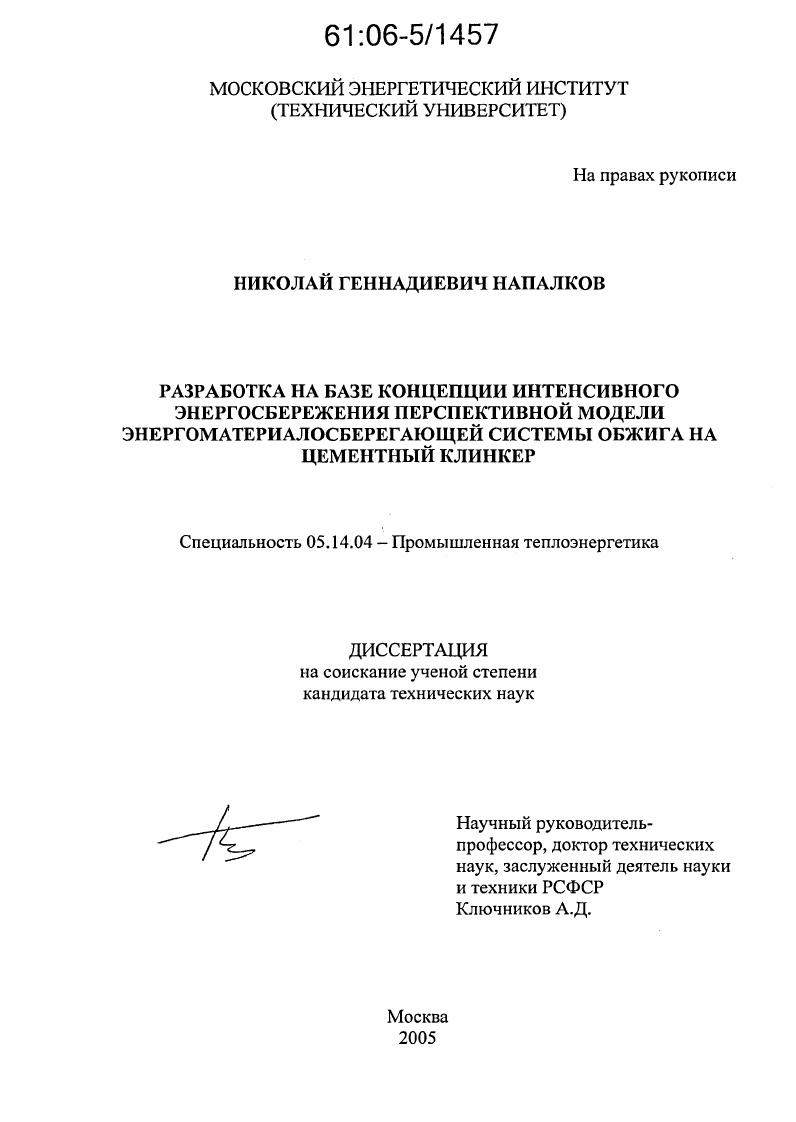

Разработка на базе концепции интенсивного энергосбережения перспективной модели энергоматериалосберегающей системы обжига на цементный клинкер

• Автор: Напалков, Николай Геннадиевич
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 150 с. : ил.

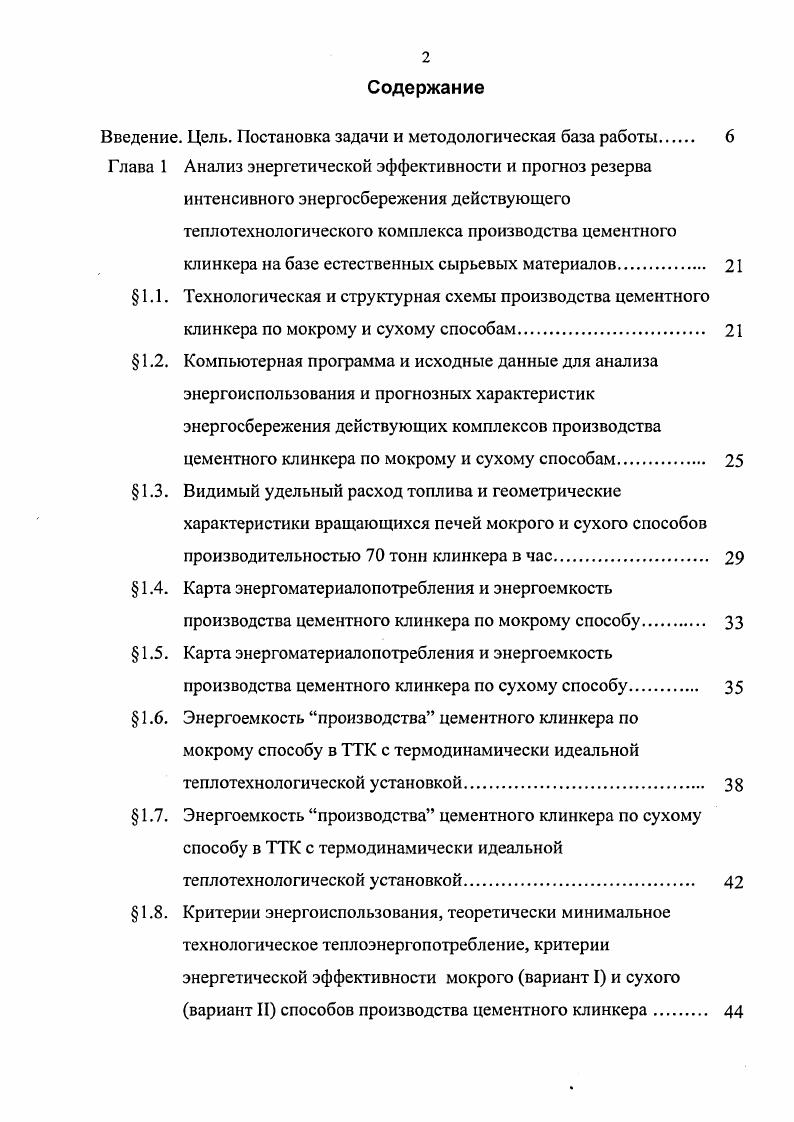

Содержание

Введение. Цель. Постановка задачи и методологическая база работы

Глава 1 Анализ энергетической эффективности и прогноз резерва интенсивного энергосбережения действующего теплотехнологического комплекса производства цементного

клинкера на базе естественных сырьевых материалов

1.1. Технологическая и структурная схемы производства цементного

клинкера по мокрому и сухому способам

1.2. Компьютерная программа и исходные данные для анализа энергоиспользования и прогнозных характеристик энергосбережения действующих комплексов производства

цементного клинкера по мокрому и сухому способам.

1.3. Видимый удельный расход топлива и геометрические

характеристики вращающихся печей мокрого и сухого способов

производительностью тонн клинкера в час.

1.4. Карта энергоматериалопотребления и энергоемкость
производства цементного клинкера по мокрому способу
1.5. Карта энергоматериалопотребления и энергоемкость
производства цементного клинкера по сухому способу.
1.6. Энергоемкость производства цементного клинкера по мокрому способу в ТТК с термодинамически идеальной
теплотехнологической установкой
1.7. Энергоемкость производства цементного клинкера по сухому способу в ТТК с термодинамически идеальной
теплотехнологической установкой
1.8. Критерии энергоиспользования, теоретически минимальное технологическое теплоэнергопотребление, критерии энергетической эффективности мокрого вариант I и сухого вариант II способов производства цементного клинкера
Выводы по главе 1.
Глава 2 Анализ энергетической эффективности производства
цементного клинкера по вариантам III и IV.
2.1. Технологическая и структурная схемы производства цементного
клинкера по вариантам III и IV
2.2. Компьютерные программы и исходные данные для анализа энергоиспользования и прогнозных характеристик энергосбережения ТТК производства цементного клинкера по
вариантам III и IV
2.3. Видимый удельный расход топлива и геометрические характеристики теплотехнологических установок ТТК
производства цементного клинкера по вариантам III и IV
2.4. Карта энергоматериалопотребления и энергоемкость технологии
производства цементного клинкера в ТТК3 по варианту III
2.5. Карта энергоматериалопотребления и энергоемкость технологии
производства цементного клинкера в ТТК4 по варианту IV
2.6. Энергоемкость производства цементного клинкера по варианту III с термодинамически идеальными
теплотехнологическими установками
2.7. Энергоемкость производства цементного клинкера по варианту IV с термодинамически идеальными
теплотехнологическими установками
2.8. Критерии энергоиспользования, теоретически минимальное технологическое теплоэнергопотребление, критерии энергетической эффективности производства цементного
клинкера по варианту III варианту IV.
Выводы по главе 2
Глава 3 Анализ энергетической эффективности комбинированного
производства клинкерного полупродукта и металлургического полупродукта на металлургическом предприятии вариант V
3.1. Технологическая и структурная схемы комбинированного
производства.
3.2. Компьютерная программа и исходные данные для расчета энергетических и некоторых геометрических характеристик теплотехнологических установок ТТСзм производства клинкерного полупродукта и металлургического полупродукта
по варианту V
3.3. Энергетические и геометрические характеристики,
принципиальноконструктивные схемы теплотехнологических
установок производства КП и МП по варианту V
3.4. Карта энергоматериалопотребления и общий приведенный
удельный расход первичного топлива на подготовку КП и МП
по варианту V.
3.5. Общий приведенный удельный расход первичного топлива на подготовку КП и МП в с термодинамически
идеальными теплотехнологическими установками.
3.6. Критерии энергоиспользования и теоретически минимальное технологическое теплоэнергопотребление комбинированного
производства КП и МП по варианту V
Выводы по главе 3
Глава 4 Анализ энергетической эффективности ТТС5ц производства
цементного клинкера на базе КП вариант V
4.1. Технолотческая и структурная схемы ТТС5ц
4.2. Компьютерная программа и исходные данные для анализа энергоиспользования и прогнозных характеристик энергосбережения ТТС5Ц производства цементного клинкера на
основе КП по варианту Уц
4.3. Видимый удельный расход топлива и геометрические характеристики элементов теплотехнологической установки ТТСзц производства цементного клинкера на основе КП по варианту V ЮО 4.4. Карта энсргоматериалопотребления и приведенный удельный расход первичного топлива на реализацию технологии
производства цементного клинкера в ТТС5Ц по варианту V ЮЗ
4.5. Карта энергоматериалопотребления и приведенный удельный расход топлива на реализацию технологии производства цементного клинкера на основе КП в ТТС5ц с термодинамически идеальными теплотехнологическими установками
4.6. Критерии энергоиспользования, теоретически минимальное технологическое теплоэнергопотребление, критерии энергетической эффективности производства цементного
клинкера по варианту V
Выводы по главе 4.
Общие выводы по работе.
Список литературы


Видимый расход топлива на обжиг клинкера по сухому способу производства с циклонными теплообменниками составляет около 7 кг. КПД вращающейся печи достигает 7, что заметно лучше аналогичных показателей мокрого способа. Однако, и в данном случае табл. Конечно, как в первом, так и во втором случаях, существенное значение имеют потери с уходящими газами и в окружающую среду. Развитие цементной промышленности в стране на ближайшие годы предусматривает перевод мокрого на сухой способ производства. Перспективность применения сухого способа подтверждается опытом мировой цементной промышленности. НИИ Цемент на год. Таблица I. Теплота сгорания природного газа Ох. Расход на испарение физической влаги Оадс. Физическая теплота топлива Зф. Теплота сырьевой смеси 3с ,2 0,8 4 Потери с уходящими газами Оо. Тепло экзотермичес кнх реакций образования клинкерных минералов Оэкз 7,6 6,8 5 Потери в окружающую среду Зо. Тепло образования метакаолина окт ,9 0,4 8 Эффект образования жидкой фазы Ож. Итого Ррас ,6 0 Итого Зприх ,6
