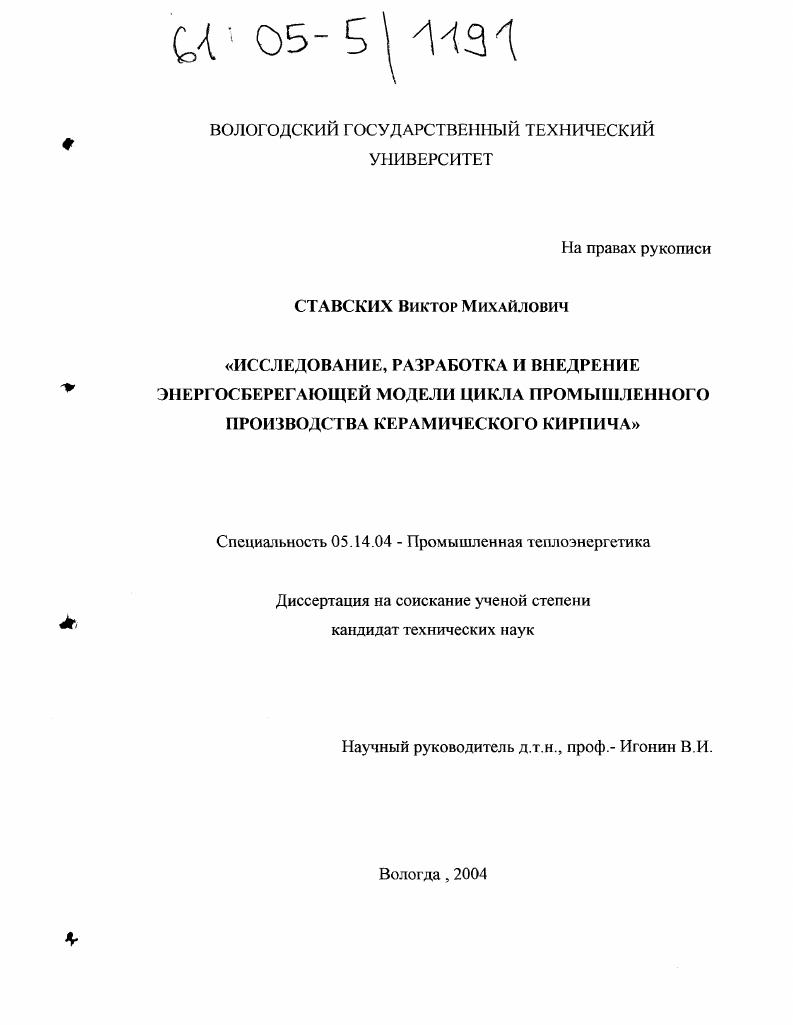

Исследование, разработка и внедрение энергосберегающей модели цикла промышленного производства керамического кирпича

• Автор: Ставских, Виктор Михайлович
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Вологда
• Количество страниц: 159 с. : ил.

Пройдя через сушила, часть дымовых газов выбрасывается в атмосферу, а частьтгодаспся ъентшторами чса рециркуляцию. Туннельная печь обжига поделена на 4 зоны зона подготовки, зона обжига, зона закала и зона охлаждения. Во всех зонах устанавливается свой температурный режим. В зоне охлаждения температура от 0С до С, в зоне закала температура достигает С, в зоне обжига температурный перепад составляет 0 0 С, в зоне подготовки происходит нагрев сухого кирпича от С до 0С. Топливом является природный газ, который подается к газомазутным горелкам ГНП 4, установленным в стенах печи зоны обжига и зоны закала. Количество горелок штук с каждой стороны печи. В зоне подготовки применена непрерывная рециркуляция газов. В конце зоны подготовки осуществляется отбор горячих газов, которые полаются к горелочным устройствам. В зоне охлаждения предусмотрена подача холодного воздуха из цеха, с целью ускорить охлаждение обоженного кирпича. Нагретый воздух подается в камеру смешения, куда поступают дымовые газы.


Заталкивание сушильных вагонеток по ритмам толкания производиться с помощью реечного толкателя, смонтированного на электропередаточной тележке. Выгрузка сушильных вагонеток производится вручную, затем выставляется на перрон. С перрона вагоны с сухим кирпичом распределяются по рабочим местам садчиков для садки кирпича на печные вагонетки. Печная вагонетка устанавливается на гидроснижатель. Гидроснижагель с вагонеткой опускается до уровня пола. Садка кирпича производится вручную согласно прилагаемой схеме. По окончании садки вагонетки с кирпичом транспортируется к туннельным печам для обжига. Обжиг кирпича производится в туннельной печи. Выходящие из печей вагоны с обоженным кирпичом поступают на сортировку. Кирпич, соответствующий ГОСТу, укладывается на поддоны, которые устанавливаются на сортировочных столах с помощью кран балки. Готовая продукция каждую смену принимается контролером ОТК. Бракованный кирпич отправляется по ленточному транспортеру на переработку в зубчатую дробилку. Главными теплотехническими процессами при производстве керамического кирпича является туннельные сушила, печь обжига. В сушилах происходит процесс сушки кирпичасырца 7, , в которых сушильным агентом является смесь газов, отбираемых из туннельной печи обжига. Эта смесь поступает в камеру смешения, куда также поступает холодный воздух из помещения цеха. В камере смешения температура теплоносителя выравнивается до заданных параметров 0 С и подается в камеры сушки на встречу вагонам с усаженным на них свежесформованным кирпичом сырцом.
