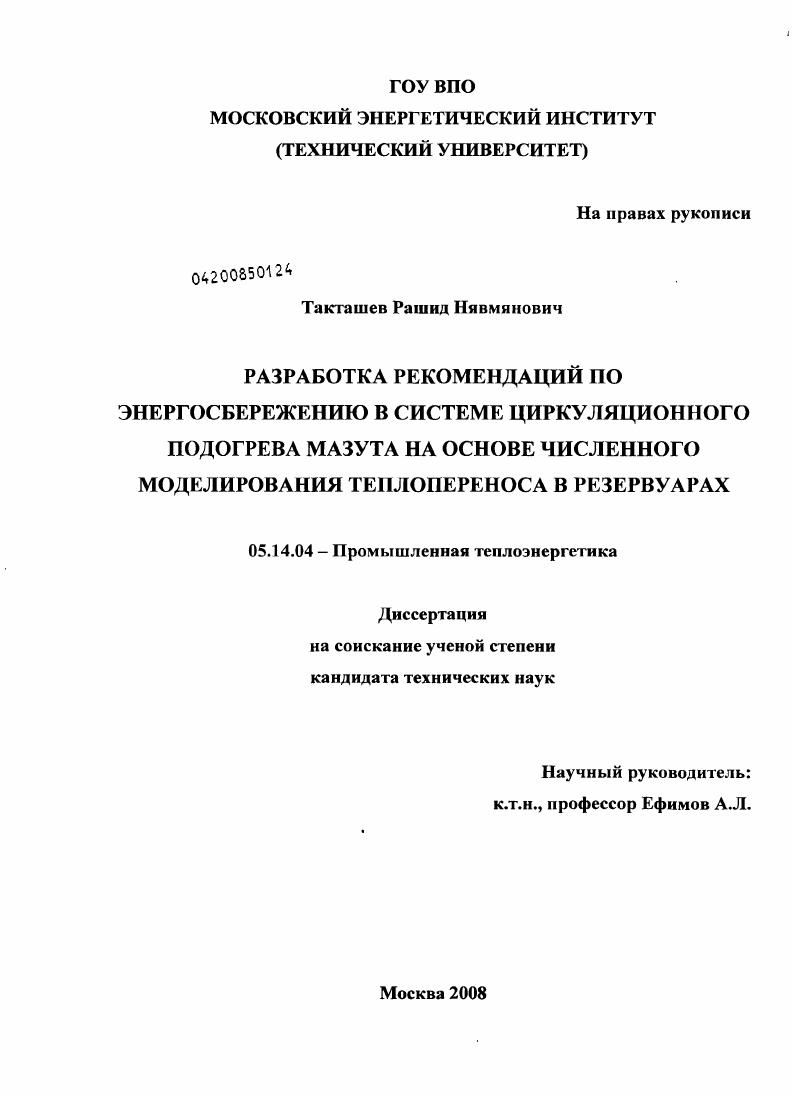

Разработка рекомендаций по энергосбережению в системе циркуляционного подогрева мазута на основе численного моделирования теплопереноса в резервуарах

• Автор: Такташев, Рашид Нявмянович
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 184 с. : ил.

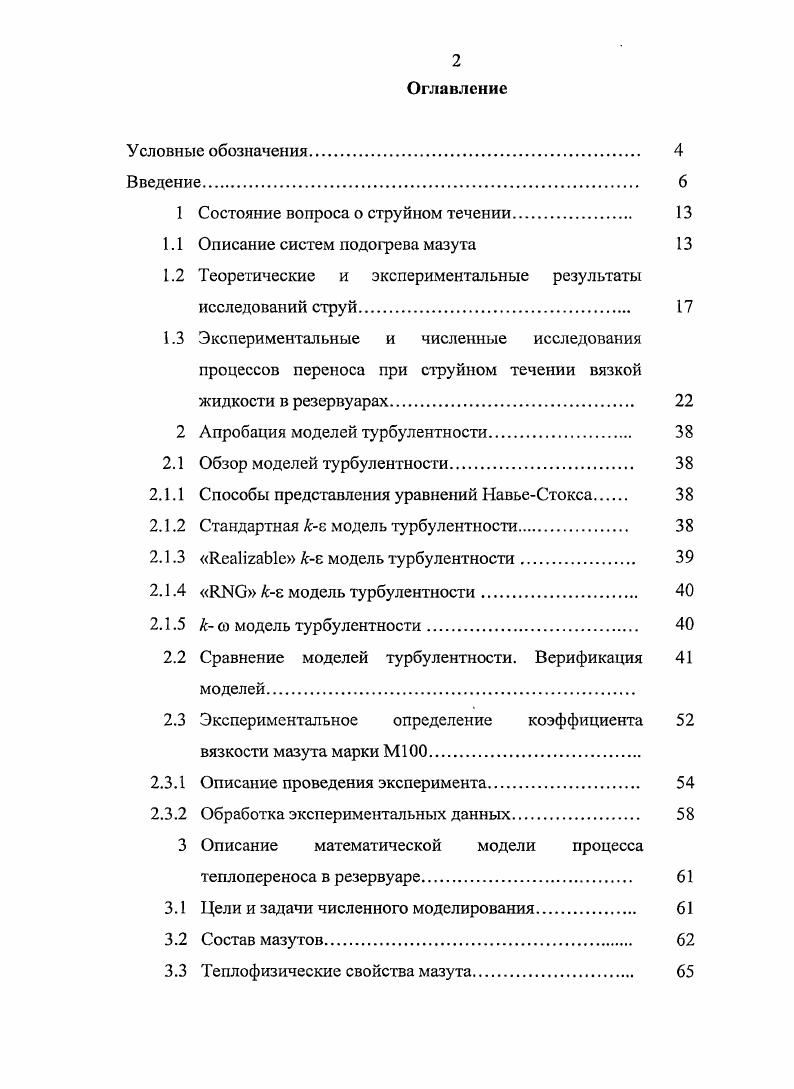

Оглавление

Условные обозначения

Введение

1 Состояние вопроса о струйном течении З

1.1 Описание систем подогрева мазута

1.2 Теоретические и экспериментальные результаты исследований струй

1.3 Экспериментальные и численные исследования процессов переноса при струйном течении вязкой жидкости в резервуарах

2 Апробация моделей турбулентности

2.1 Обзор моделей турбулентности

2.1.1 Способы представления уравнений НавьеСтокса

2.1.2 Стандартная кг модель турбулентности.

2.1.3 i кг модель турбулентности
2.1.4 кг модель турбулентности.
2.1.5 к со модель турбулентности.
2.2 Сравнение моделей турбулентности. Верификация
моделей.
2.3 Экспериментальное определение коэффициента
вязкости мазута марки .
2.3.1 Описание проведения эксперимента
2.3.2 Обработка экспериментальных данных
3 Описание математической модели процесса теплопереноса в резервуаре
3.1 Цели и задачи численного моделирования
3.2 Состав мазутов
3.3 Теплофизические свойства мазута.
3.4 Описание математической модели.
3.5 Методика построение расчетной сетки
4 Результаты численного моделирования
4.1 Постановка задачи численного моделирования.
4.2 Результаты численного моделирования в резервуарах
при центральном расположении подающего коллектора
4.2.1 Численное исследование стационарной задачи
разогрева вязкой жидкости в резервуаре
4.2.2 Численное исследование нестационарной задачи
разогрева вязкой жидкости в резервуаре
5 Исследование процессов теплопереноса в резервуарах
при различных теплогидравлических условиях и расположениях коллектора и насадок
5.1 Анализ влияющих факторов на процесс разогрева
мазута в резервуаре.
5.2 Численное исследование разогрева топлива в
резервуаре при расположении подающего коллектора возле боковой стенки.
5.3 Изучение влияния на процесс разогрева угла наклона
подающих насадок.
5.4 Исследование влияния скорости истечения.
5.5 Анализ результатов численного исследования.
5.6 Экономический анализ
Выводы
Список использованных источников
