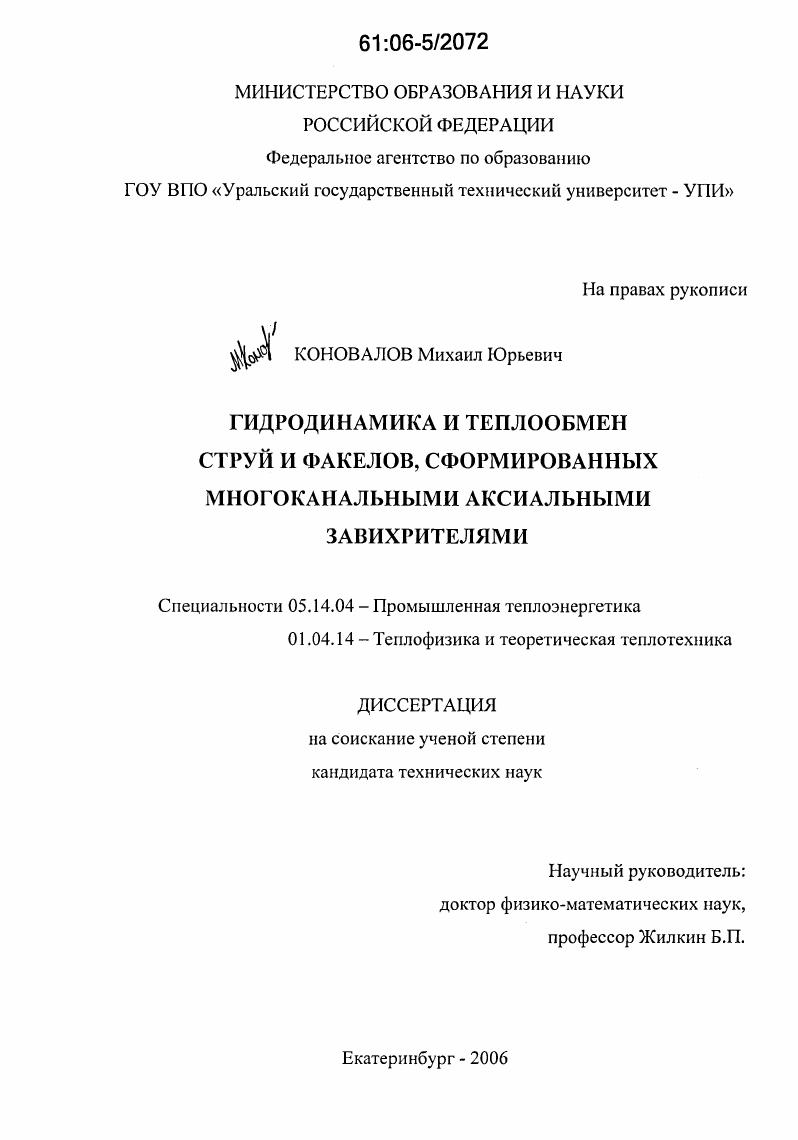

Гидродинамика и теплообмен струй и факелов, сформированных многоканальными аксиальными завихрителями

• Автор: Коновалов, Михаил Юрьевич
• Шифр специальности: 05.14.04, 01.04.14
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Екатеринбург
• Количество страниц: 160 с. : ил.

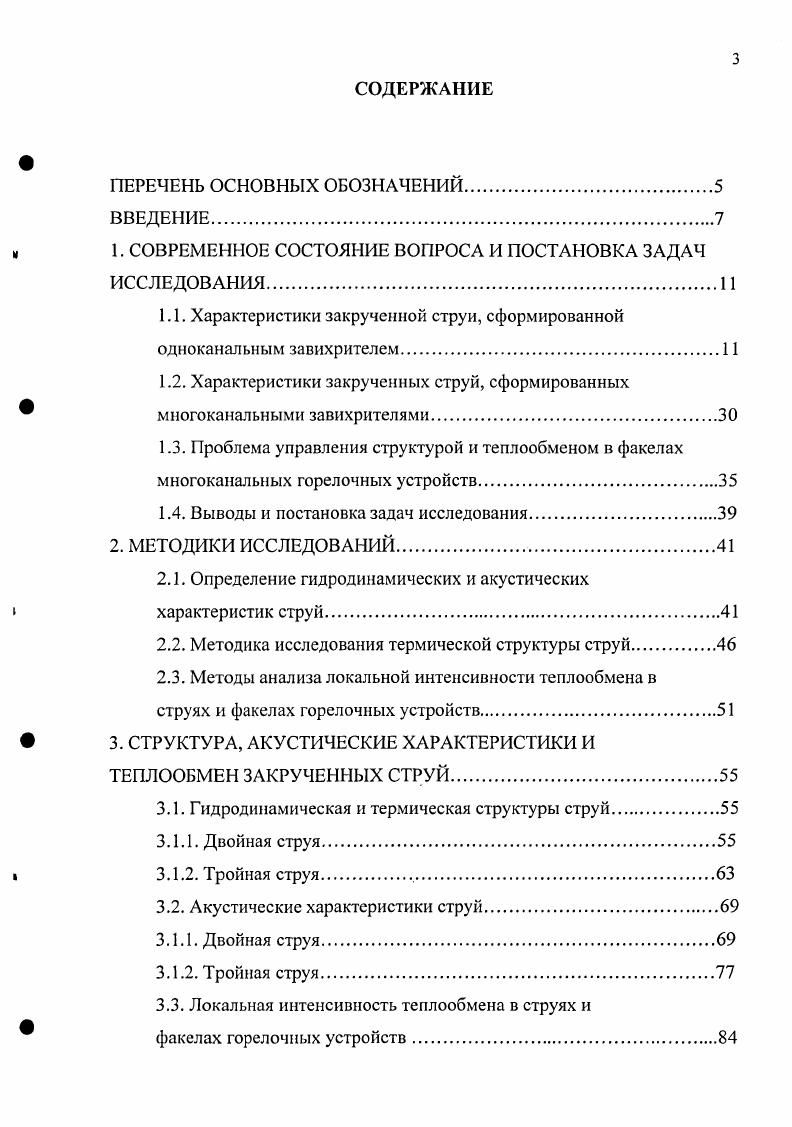

СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ ОСНОВНЫХ ОБОЗНАЧЕНИЙ

ВВЕДЕНИЕ

1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА И ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ.

1.1. Характеристики закрученной струи, сформированной одноканальным завихрителем.

1.2. Характеристики закрученных струй, сформированных многоканальными завихрителями

1.3. Проблема управления структурой и теплообменом в факелах многоканальных горелочных устройств

1.4. Выводы и постановка задач исследования

2. МЕТОДИКИ ИССЛЕДОВАНИЙ

2.1. Определение гидродинамических и акустических характеристик струй

2.2. Методика исследования термической структуры струй.

2.3. Методы анализа локальной интенсивности теплообмена в струях и факелах горелочных устройств
3. СТРУКТУРА, АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ТЕПЛООБМЕН ЗАКРУЧЕННЫХ СТРУЙ.
3.1. Гидродинамическая и термическая структуры струй.
3.1.1. Двойная струя.
3.1.2. Тройная струя
3.2. Акустические характеристики струй.
3.1.1. Двойная струя.
3.1.2. Тройная струя.
3.3. Локальная интенсивность теплообмена в струях и
факелах горелочных устройств.
4. СОЗДАНИЕ ГОРЕЛКИ С ТРЕХРЯДНЫМ АКСИАЛЬНЫМ ЗАВИХРИТЕЛЕМ ДЛЯ ГОРНОВ АГЛОМЕРАЦИОННЫХ МАШИН
4.1. Требования к горелкам.
4.2. Разработка горелки.
4.3. Результаты внедрения опытнопромышленных горелочных устройств
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Характеристики закрученной струи, сформированной одноканальным завихрителем. Выводы и постановка задач исследования. МЕТОДИКИ ИССЛЕДОВАНИЙ. Методика исследования термической структуры струй. Двойная струя. Тройная струя. Двойная струя. Тройная струя. Большой интерес вызывает работа , в которой структура струи рассматривается как результат взаимодействия когерентных структур крупномасштабных вихревых образований. Эксперимент, проведенный с помощью лазернодоплеровского анемометра, позволил выявить трехмерную структуру закрученной струи рис. Он проводился со свободной изотермической закрученной струей, истекающей из цилиндрического сопла, в котором размещался осесимметричный лопаточный завихритель. Был выявлен ряд вихревых структур, имеющих собственные направления вращения и взаимодействующих между собой. Эти структуры, как отмечается авторами, являются вторичными, образующимися при распаде закрученной струи сразу после выхода из сопла. Однако следует отметить, что авторами не приведено описание характеристик завихрителя, не указана интенсивность крутки струи. Это затрудняет понимание условий формирования описанных газодинамических образований. Рис. Структурная модель свободной закрученной изотермической струи, образованной аксиальным завихрителем. Зоны 1 выхода потока из межлопаточных каналов 2 конвективного смешения 3 обратных токов
Рис. Интенсивность закрутки потока обычно характеризуется физическим параметром крутки п. М КЛ, 1. М поток момента количества движения
М 2л рг , 1.
