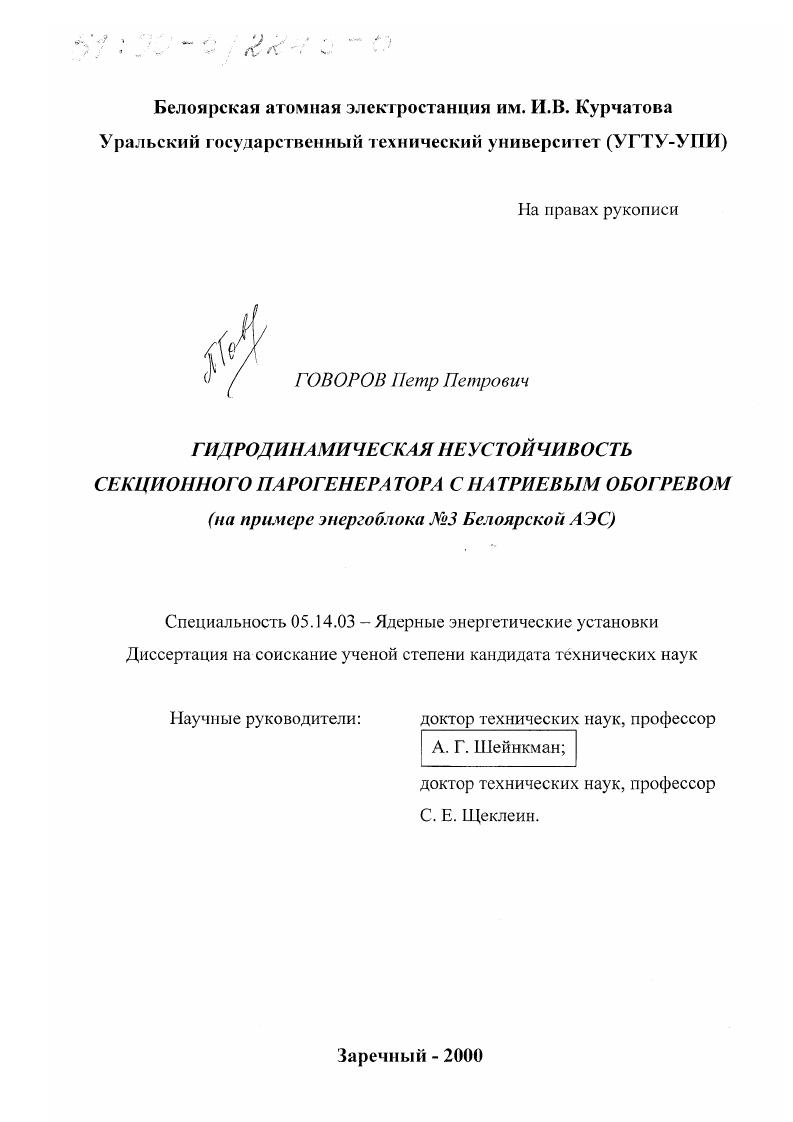

Гидродинамическая неустойчивость секционного парогенератора с натриевым обогревом : На примере энергоблока N3 Белоярской АЭС

• Автор: Говоров, Петр Петрович
• Шифр специальности: 05.14.03
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Заречный
• Количество страниц: 130 с. : ил.

1.1. Основные виды теплогидравлической неустойчивости.

1.2. Гидродинамическая неустойчивость.

1.2.1. Характерные признаки гидродинамической неустойчивости

1.2.2. Физический механизм гидродинамической неустойчивости

1.3. Методы определения границы области неустойчивости

1.3.1. Область малых выходных паросодсржаний.

1.3.2. Область значений выходной относительной энтальпии потока больших 1

1.3.3. Расчетные и экспериментальные исследования устойчивости прямоточных натриевых парогенераторов.
1.4. Влияние режимных и конструктивных параметров на устойчивость парогенерирующего канала

Глава 2. Описание конструкции ТГ.

2.1. Конструкция модулей ГГ.

2.1.1. Модули испарителя.
2.1.2. Модули пароперегревателя
2.1.3. Модули промпароперегревателя
2.1.4. Буферная емкость
2.1.5. Растопочное оборудование
2.2. Схема включения и система контроля.
2.2.1. Технологическая схема ПГ
2.2.2. Система контроля технологических параметров.
2.3. Эксплуатационные пределы и условия
2.4. Общая характеристика эксплуатации энергоблока с реактором БН
в течение гг.
2.5. Пусковой режим парогенератора.
Глава 3. Гидродинамическая неустойчивость потока в испарителях в переходных режимах
3.1. Основные характерные признаки неустойчивости.
3.2. Анализ условий возникновения гидродинамической неустойчивости в испарителях в пусковых режимах
3.3. Сравнение расчетных и опытных данных по устойчивости испарителей в области выходных относительных энтальпий больших 1 .
Глава 4. Исследование влияния длительности эксплуатации на устойчивость испарителей.
4.1. Методика проведения экспериментов по определению границы области неустойчивости.
4.2. Методика расчета границы области неустойчивости с учетом состояния теилообменной поверхности.
Глава 5. Карты устойчивости испарителей в пусковом режиме.
5.1. Анализ устойчивости испарителей с наработкой 5 тыс. часов
5.2. Рекомендации по повышению устойчивости испарителей в пусковом режиме
5.3. Оценка максимального ресурса испарителей но условию обеспечения их устойчивой работы
Выводы.
Список литературы


Релаксационные неустойчивости, например, неустойчивости генерации пара, удары, взрывы, гейзеры. К динамическим колебаниям относят такие виды неустойчивости, как низкочастотная неустойчивость двухфазного потока колебания волн плотности, колебания перепада давления и акустические колебания. По многих случаях возникновение неустойчивости нельзя объяснить на основе одного элементарного физического механизма и неустойчивость рассматривается как комплексное явление, в котором различные механизмы действуют одновременно. Простую неустойчивость действует один физический механизм. Сложную комплексную неустойчивость действуют несколько физических механизмов. Примером сложной неустойчивости является неустойчивость в кипящих реакторах, которая определяется наличием сложной связи между объемным паросодержанием, реактивностью и мощностью. Для рассмотрения такой неустойчивости зребуется проведение совместного физического и гидродинамического анализа. К сложной неустойчивости относится также неустойчивость в системе параллельных обогреваемых каналов. Некоторые авторы сложную неустойчивость называют теплогидравлической неустойчивостью , подчеркивая тем самым ее комплексный характер, взаимосвязь гидродинамических и тепловых процессов. В системах с принудительной циркуляцией теплоносителя, в частности, парогенераторах АЭС, наиболее часто встречаются низкочастотная динамическая и апериодическая неустойчивости. В дальнейшем будет рассматриваться динамическая или теплогидравлическая неустойчивость в системах с двухфазным теплоносителем.
