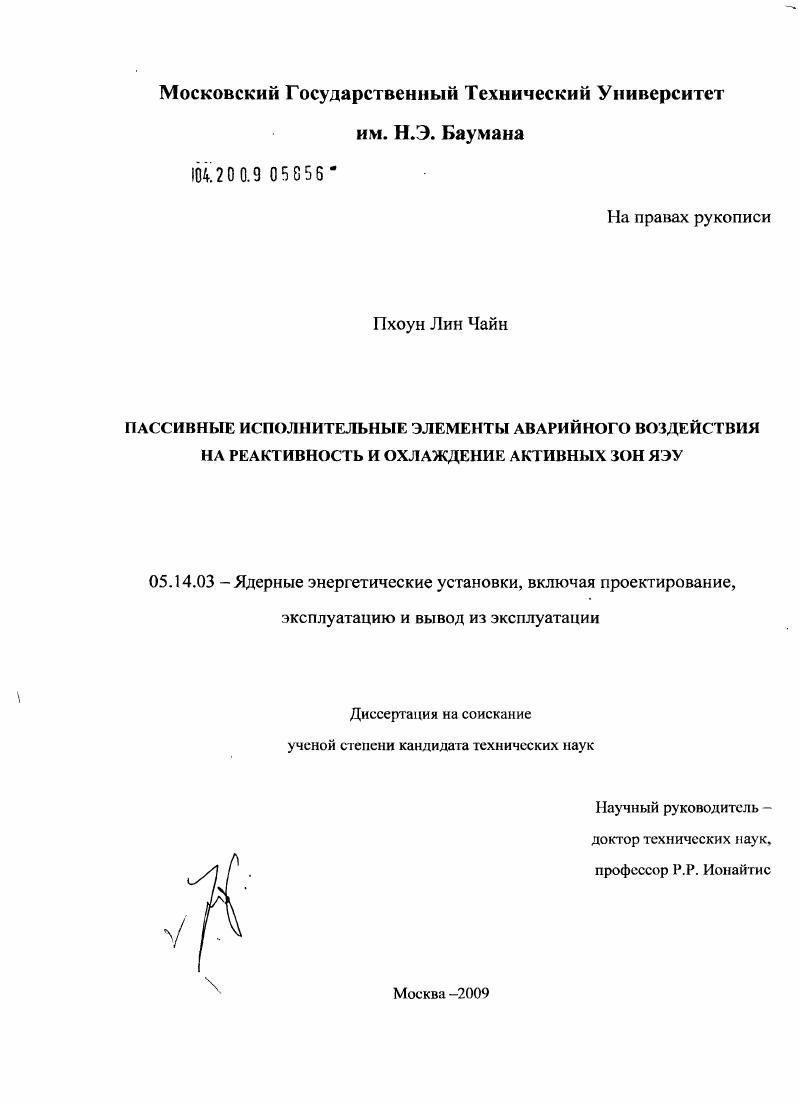

Пассивные исполнительные элементы аварийного воздействия на реактивность и охлаждение активных зон ЯЭУ

• Автор: Пхоун Лин Чайн
• Шифр специальности: 05.14.03
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Москва
• Количество страниц: 147 с. : ил.

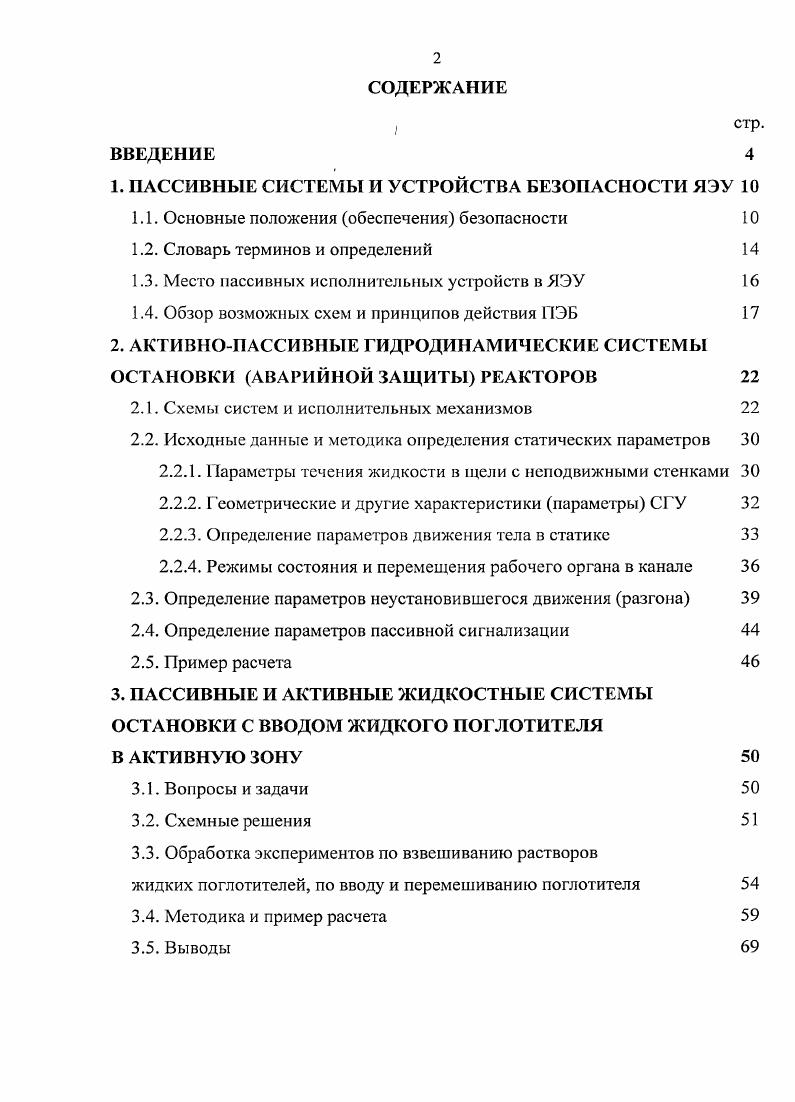

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. ПАССИВНЫЕ СИСТЕМЫ Р1 УСТРОЙСТВА БЕЗОПАСНОСТИ ЯЭУ

1.1. Основные положения обеспечения безопасности

1.2. Словарь терминов и определений

1.3. Место пассивных исполнительных устройств в ЯЭУ

1.4. Обзор возможных схем и принципов действия ПЭБ

2. АКТИВНОПАССИВНЫЕ ГИДРОДИНАМИЧЕСКИЕ СИСТЕМЫ ОСТАНОВКИ АВАРИЙНОЙ ЗАЩИТЫ РЕАКТОРОВ

2.1. Схемы систем и исполнительных механизмов

2.2. Исходные данные и методика определения статических параметров

2.2.1. Параметры течения жидкости в щели с неподвижными стенками

2.2.2. Геометрические и другие характеристики параметры СГУ
2.2.3. Определение параметров движения тела в статике
2.2.4. Режимы состояния и перемещения рабочего органа в канале
2.3. Определение параметров неустановившегося движения разгона
2.4. Определение параметров пассивной сигнализации
2.5. Пример расчета
3. ПАССИВНЫЕ И АКТИВНЫЕ ЖИДКОСТНЫЕ СИСТЕМЫ ОСТАНОВКИ С ВВОДОМ ЖИДКОГО ПОГЛОТИТЕЛЯ
В АКТИВНУЮ ЗОНУ
3.1. Вопросы и задачи 5
3.2. Схемные решения
3.3. Обработка экспериментов по взвешиванию растворов
жидких поглотителей, по вводу и перемешиванию поглотителя
3.4. Методика и пример расчета
3.5. Выводы

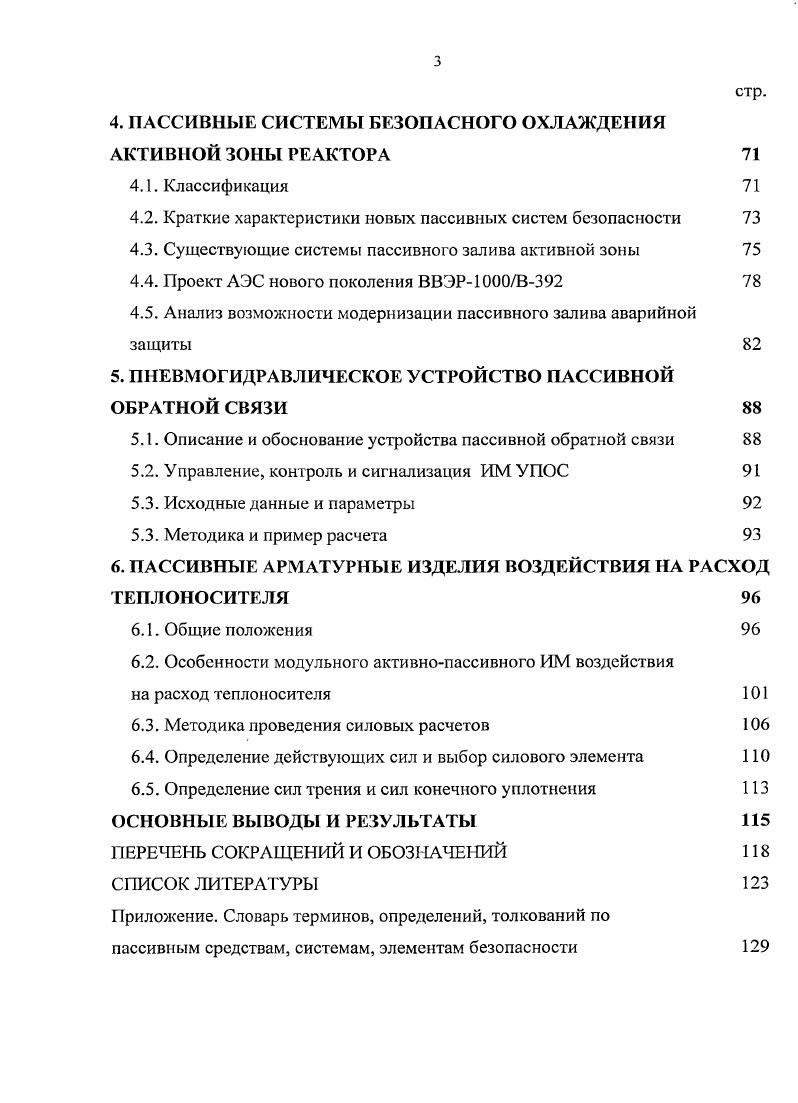

4. ПАССИВНЫЕ СИСТЕМЫ БЕЗОПАСНОГО ОХЛАЖДЕНИЯ АКТИВНОЙ ЗОНЫ РЕАКТОРА
4.1. Классификация
4.2. Краткие характеристики новых пассивных систем безопасности
4.3. Существующие системы пассивного залива активной зоны
4.4. Проект АЭС нового поколения ВВЭРВ2
4.5. Анализ возможности модернизации пассивного залива аварийной защиты
5. ПНЕВМОГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ПАССИВНОЙ ОБРАТНОЙ СВЯЗИ
5.1. Описание и обоснование устройства пассивной обратной связи
5.2. Управление, контроль и сигнализация ИМ УПОС
5.3. Исходные данные и параметры
5.3. Методика и пример расчета
6. ПАССИВНЫЕ АРМАТУРНЫЕ ИЗДЕЛИЯ ВОЗДЕЙСТВИЯ НА РАСХОД ТЕПЛОНОСИТЕЛЯ
6.1. Общие положения
6.2. Особенности модульного активнопассивного ИМ воздействия
на расход теплоносителя
6.3. Методика проведения силовых расчетов
6.4. Определение действующих сил и выбор силового элемента
6.5. Определение сил трения и сил конечного уплотнения
ОСНОВНЫЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ
СПИСОК ЛИТЕРАТУРЫ


При разработке расчетно-аналитических методик определения параметров (СГУ, ЖСВР, УПОС, Г1ЛИ) использованы законы механики и методы оценки нейтронно-физической эффективности поглотителей, а также аппроби-рованные физические модели и математические методы. СГУ. С помощью них в процессе исследования, проектирования, наладки и эксплуатации на объекте можно быстро и простыми средствами определять параметры и характеристики системы гидравлического управления стержнями СУЗ (время срабатывания, изменение расхода протекающей через канал жидкости для сигнализации, закон движения стержня при вводе в активную зону, профиль скорости в щели между стержнем и каналом для тепло-физического расчета и т. ЖСВР) (реактивность и эффективность жидкого поглотителя), определение эффективности жидкостной системы, выбор концентрации поглотителя в активной зоне, определение объема бака, в котором готовится раствор поглотителя необходимого объема и требуемой концентрации, расчет продолжительности ввода жидкого поглотителя в контур охлаждения ЖСВР и др. СБ. В соответствии с решаемыми задачами настоящая работа имеет следующую структуру. В главе I рассматривается основные положения, термины и определения, место пассивных систем и устройств безопасности ЯЭУ, анализируются возможные схемы и принципы действия пассивных элементов безопасности (ПЭБ), в конструкционном, расчетном и экспериментальном отношениях, предлагается классификация систем и определяются проблемы их разработки. В главе III приведены основы жидкостных систем остановки, оценка нейтронно-физической эффективности жидких поглотителей, выбор их концентрации, определение технологических параметров, т. В главе IV проводится пассивные системы безопасного охлаждения активной зоны реактора предлагается: классификация; принципиальные решения; обработка экспериментов по вводу и перемешиванию поглотителя; методика и примеры расчеты; выводы. В главе V проводятся схемы и конструкторско-технологические решения по пневмогидравлическим устройствам пассивной обратной связи (УПОС): схемы системы и исполнительных механизмов; исходные данные и параметры; методика и примеры расчета и рекомендации. В главе VI рассматриваются арматурные изделия (ЛИ) СБ и арматурные средства безопасности (ЛСБ) при теплотехнических авариях, в том числе, классификация, разделение по группам, технические требования, особенности модульных активно-пассивных исполнительных механизмов. Приводится методика: проведение силовых расчетов, определение усилий, выбор силовых элементов, сил трения и конечного уплотнения. В заключении содержатся рекомендация и полагается, что данная работа будет способствовать ускоренному внедрению пассивных и активно-пассивных систем безопасности в практику реакторостроения. По принципу пассивного ввода в действие при возникновении аварийных ситуаций СБ не требуют вмешательства оператора, так как срабатывают ог воздействий, возникающих вследствие аварийного события. В мире все более создается энергонапряженных объектов техники. Вопросы их безопасного функционирования имеют важнейшее значение. Эффективным методом повышения их безопасности является использование пассивных элементов, вводимых в действие без участия оператора, без подачи энергии, без сигналов из управляющих СБ. Применение пассивных элементов значительно повышает уровень безопасности объекта [2-6]. РУ в подкритическом состоянии дополнением существующих активно-пассивных систем пассивной ступенью высшего уровня с использованием иного принципа действия: ввод в активную зону рабочих органов АЗ (как правило, твердотельных) под действием силы тяжести; ввод (впрыск, инжекцию) жидкого поглотителя использованием потенциальной энергии газа под давлением; удержание и освобождение потенциальной энергии сжатых пружин; срабатывание электромагнитного устройства (клапана, муфты, захвата) при снятии питания; срабатывание пневмопружииного клапана при сбросе газа; температурное расширение и перемещение удерживающего устройства. Некоторые указанные составляющие в ПЭБ могут быть объединены в одном устройстве.
