Экспериментальное исследование теплогидравлических характеристик и устойчивости контура естественной циркуляции СПОТ ПГ АЭС-2006

• Автор: Кухтевич, Владимир Олегович
• Шифр специальности: 05.14.03
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Санкт-Петербург
• Количество страниц: 190 с. : ил.

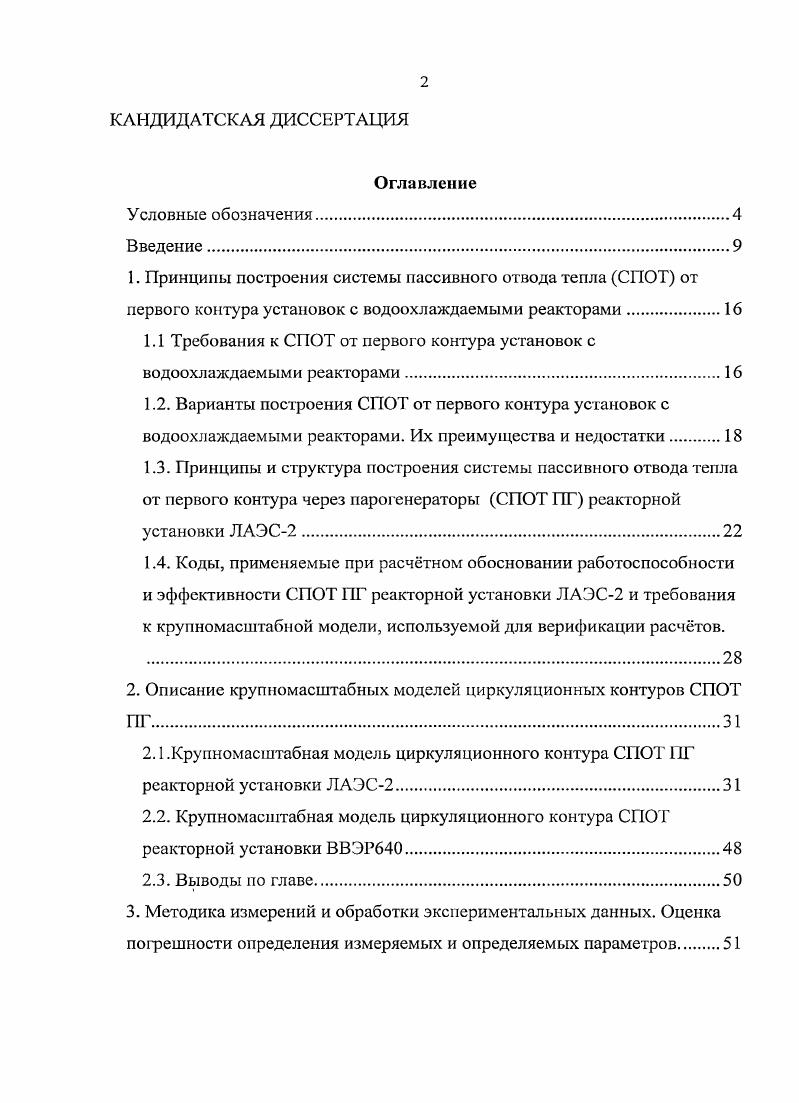

Оглавление

Условные обозначения

Введение

1. Принципы построения системы пассивного отвода тепла СПОТ от

первого контура установок с водоохлаждаемыми реакторами

1.1 Требования к СПОТ от первого контура установок с водоохлаждаемыми реакторами

1.2. Варианты построения СПОТ от первого контура установок с водоохлаждаемыми реакторами. Их преимущества и недостатки
1.3. Принципы и структура построения системы пассивного отвода тепла от первого контура через парогенераторы СПОТ ПГ реакторной установки ЛАЭС2.
1.4. Коды, применяемые при расчтном обосновании работоспособности и эффективности СПОТ ПГ реакторной установки ЛАЭС2 и требования к крупномасштабной модели, используемой для верификации расчтов.

2. Описание крупномасштабных моделей циркуляционных контуров СПОТ

2.1 .Крупномасштабная модель циркуляционного контура СПОТ ПГ реакторной установки ЛАЭС2.
2.2. Крупномасштабная модель циркуляционного контура СПОТ реакторной установки ВВЭР
2.3. Выводы по главе

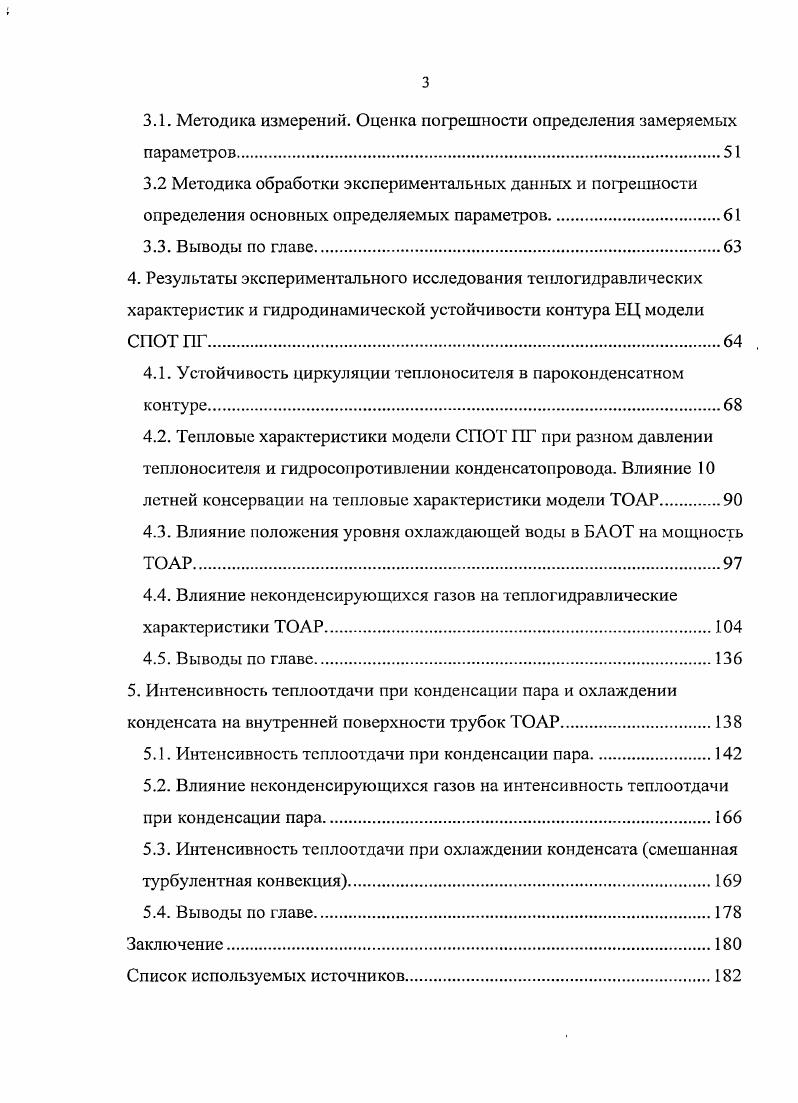

3. Методика измерений и обработки экспериментальных данных. Оценка порешности определения измеряемых и определяемых параметров
3.1. Методика измерений. Оценка погрешности определения замеряемых
параметров.
3.2 Методика обработки экспериментальных данных и погрешности
определения основных определяемых параметров.
3.3. Выводы по главе.
4. Результаты экспериментального исследования тсилогидравлических характеристик и гидродинамической устойчивости контура ВЦ модели СПОТ ГГ
4.1. Устойчивость циркуляции теплоносителя в пароконденсагном контуре.
4.2. Тепловые характеристики модели СПОТ ПГ при разном давлении теплоносителя и гидросопротивлении конденсатопровода. Влияние летней консервации на тепловые характеристики модели ТОАР
4.3. Влияние положения уровня охлаждающей воды в БАОТ на мощность ТОАР
4.4. Влияние некондснсирующихся газов на теплогидравлические характеристики ТОАР
4.5. Выводы по главе
5. Интенсивность теплоотдачи при конденсации пара и охлаждении конденсата на внутренней поверхности трубок ГОАР
5.1. Интенсивность теплоотдачи при конденсации пара.
5.2. Влияние нскондепсирующихся газов на интенсивность теплоотдачи при конденсации пара.
5.3. Интенсивность теплоотдачи при охлаждении конденсата смешанная турбулентная конвекция
5.4. Выводы по главе
Заключение
Список используемых источников


Варианты построения СПОТ от первого контура установок с водоохлаждаемыми реакторами. Принципы и структура построения системы пассивного отвода тепла от первого контура через парогенераторы СПОТ ПГ реакторной установки ЛАЭС2. Коды, применяемые при расчтном обосновании работоспособности и эффективности СПОТ ПГ реакторной установки ЛАЭС2 и требования к крупномасштабной модели, используемой для верификации расчтов. Описание крупномасштабных моделей циркуляционных контуров СПОТ
2. Крупномасштабная модель циркуляционного контура СПОТ ПГ реакторной установки ЛАЭС2. Методика измерений и обработки экспериментальных данных. Методика измерений. Выводы по главе. Устойчивость циркуляции теплоносителя в пароконденсагном контуре. Тепловые характеристики модели СПОТ ПГ при разном давлении теплоносителя и гидросопротивлении конденсатопровода. Интенсивность теплоотдачи при конденсации пара. Влияние нскондепсирующихся газов на интенсивность теплоотдачи при конденсации пара. БАОТ от его дна, м. Развитие атомной энергетики неразрывно связано с повышенными требованиями к е безопасности. Система пассивного отвода тепла через парогенераторы СПОТ ПГ является одной из основных систем безопасности АЭС и предназначена для отвода остаточного тепла активной зоны к конечному поглотителю через второй контур при запроектных авариях полное обесточивание АЭС, полная потеря питательной воды, аварии с течами первого контура. В разработанном СПб АЭП проекте АЭС на площадке ЛАЭС2 в качестве конечного поглотителя используется выкипающая вода, запаснная в баках аварийного отвода тепла БАОТ. Эти баки размещены на крыше защитной оболочки. В нижней части БАОТ расположены трубчатые теплообменники, внутри которых при опускном движении теплоносителя второго контура парогеперирующей установки осуществляется конденсация пара и охлаждение конденсата. Существенно повышенные по сравнению с воздухоохлаждаемыми теплообменниками коэффициенты теплопередачи и высокая аккумуляция энергии, поглощаемой единицей объма воды атмосферного давления при е нагреве до температуры насыщения и последующего испарения этой воды МДжм3 позволяют создать компактную СПОТ ПГ с приемлемым сроком действия до принятия мер по активному водяному заполнению БАОТ. Транспортировка охлаждаемого теплоносителя от парогенератора до теплообменника и обратно осуществляется естественной циркуляцией. Для обоснования работоспособности и эффективности проектируемой СПОТ ПГ необходимы соответствующие крупномасштабные эксперименты, которые были выполнены на комплексном стенде ОАО НПО ЦКТИ. Результаты этих исследований, представлены в рассматриваемой работе. СПОТ ПГ проекта АЭС на площадке ЛАЭС2. Кроме того, контур естественной циркуляции ЕЦ рассматриваемой СПОТ ПГ имеет много общего с контурами ЕЦ подобных систем, применяемых в иных проектах АЭС с водоохлаждаемыми реакторами. Поэтому полученные результаты актуальны и для других проектов АЭС. Обшей целью работы являлось экспериментальное обоснование работоспособности и тепловой эффективности СПОТ ПГ проекта АЭС на площадке ЛАЭС2 во всех предполагаемых режимах работы этой системы. ТОАР охватывает реальный диапазон этих параметров. ТОАР при снижении уровня охлаждающей воды в БАС Г. ТОАР и температуры охлаждаемого конденсата в широком диапазоне изменения давления теплоносителя при установке в опускной ветви контура НЦ дроссельного элемента определнного размера. Личный вклад автора.
