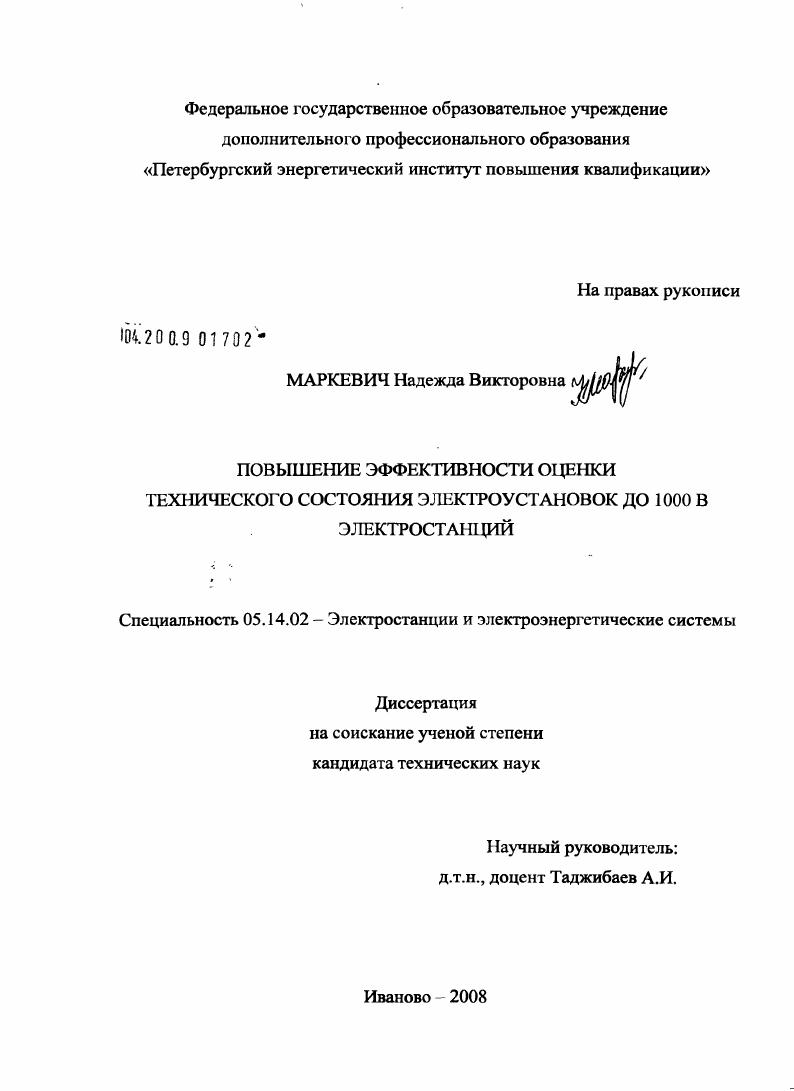

Повышение эффективности оценки технического состояния электроустановок до 1000 В электростанций

• Автор: Маркевич, Надежда Викторовна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Иваново
• Количество страниц: 193 с. : ил.

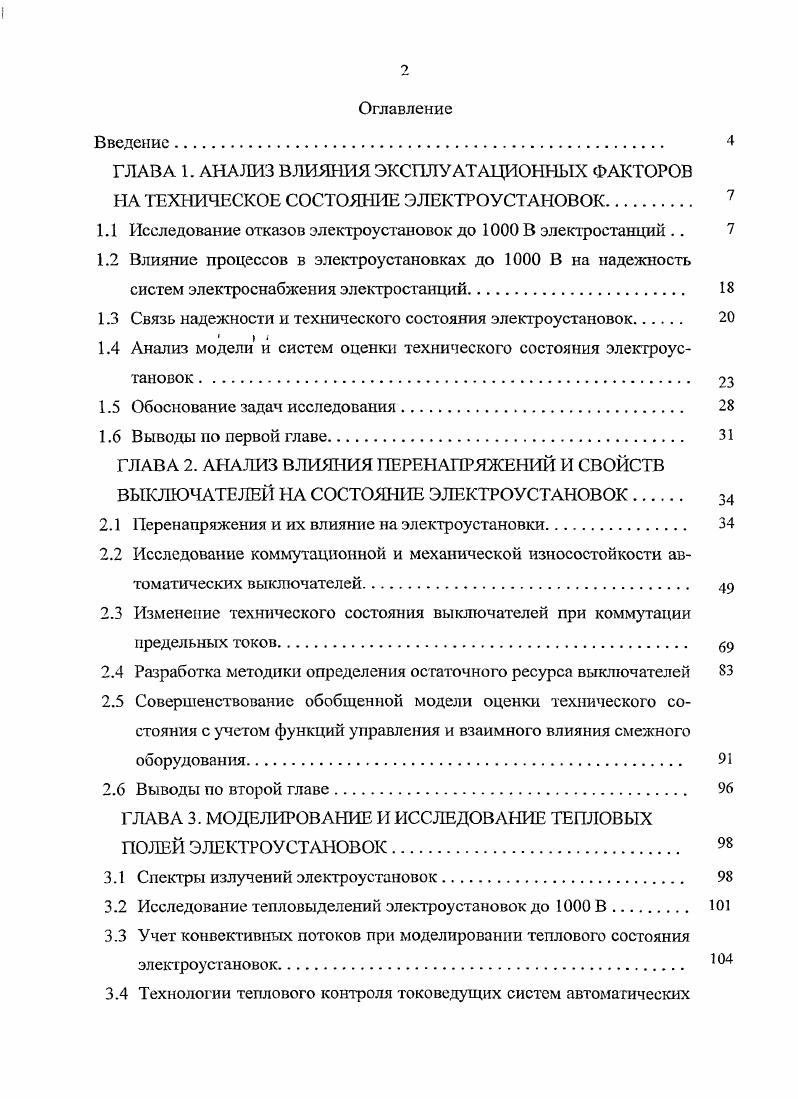

Оглавление
Введение.
ГЛАВА 1. АНАЛИЗ ВЛИЯНИЯ ЭКСПЛУАТАЦИОННЫХ ФАКТОРОВ НА ТЕХНИЧЕСКОЕ СОСТОЯНИЕ ЭЛЕКТРОУСТАНОВОК.

1.1 Исследование отказов электроустановок до В электростанций

1.2 Влияние процессов в электроустановках до В на надежность систем электроснабжения электростанций.

1.3 Связь надежности и технического состояния электроустановок

1.4 Анализ модели и систем оценки технического состояния электроустановок .

1.5 Обоснование задач исследования

1.6 Выводы по первой главе

ГЛАВА 2. АНАЛИЗ ВЛИЯНИЯ ПЕРЕНАПРЯЖЕНИЙ И СВОЙСТВ ВЫКЛЮЧАТЕЛЕЙ НА СОСТОЯНИЕ ЭЛЕКТРОУСТАНОВОК

2.1 Перенапряжения и их влияние на электроустановки.

2.2 Исследование коммутационной и механической износостойкости автоматических выключателей
2.3 Изменение технического состояния выключателей при коммутации предельных ТОКОВ.
2.4 Разработка методики определения остаточного ресурса выключателей
2.5 Совершенствование обобщенной модели оценки технического состояния с учетом функций управления и взаимного влияния смежного оборудования.
2.6 Выводы по второй главе
ГЛАВА 3. МОДЕЛИРОВАНИЕ И ИССЛЕДОВАНИЕ ТЕПЛОВЫХ ПОЛЕЙ ЭЛЕКТРОУСТАНОВОК.
3.1 Спектры излучений электроустановок
3.2 Исследование тепловыделений электроустановок до В.
3.3 Учет конвективных потоков при моделировании теплового состояния электроустановок
3.4 Технологии теплового контроля токоведущих систем автоматических
выключателей
3.5 Выводы по третьей главе
ГЛАВА 4. ИССЛЕДОВАНИЕ ДИНАМИЧЕСКИХ СВОЙСТВ ВОЗНИКНОВЕНИЯ И РАЗВИТИЯ ДЕФЕКТОВ В ЭЛЕКТРООБОРУДОВАНИИ ДО В
4.1 Анализ триинговых процессов и влияние на них коммутационных свойств автоматических выключателей.
4.2 Исследование частотных методов контроля кабелей
4.3 Совершенствование частотного .способа оценки технического состоя
ния кабелей
4.4 Апробация способов оценки технического состояния изоляционных конструкций.
4.5 Совершенствование устройства контроля изоляции обмотки двигателя
4.6 Выводы по четвертой главе.
ГЛАВА 5. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ СИСТЕМ ОЦЕНКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ И РЕСУРСНЫХ ПОКАЗАТЕЛЕЙ ЭЛЕКТРОУСТАНОВОК ДО В.
5.1 Результаты экспериментальных исследований ресурсных свойств автоматических выключателей.
5.2 Испытания электроустановок при воздействиях предельных токов.
5.3 Результаты экспериментального исследования кабелей и изоляции .
5.4 Лабораторный образец контроля состояния изоляции и его испытания
5.5 Выводы по пятой главе
Заключение.
Список литературы


Обследование более 0 включателей показало, что у большинства выключателей по мере увеличения эксплуатации происходит механический и электрический износ элементов, что в свою очередь приводит к преждевременному выходу его из строя. Механический износ шарниров механизма и полохмка разрушение контактной группы приводит к увеличению контактного нажатия, увеличению кинетической энергии в момент удара, следовательно, к увеличению отброса и вибрации контактов. Вследствие электрического износа, главным образом за счет образования и горения электрической дуги, происходит износ главных и дугогасительных контактов. Вследствие износа подвижных и неподвижных контактов происходит увеличение времени отключения выключателей. При размыкании в зависимости от тока, напряжения, материала контактов и скорости движения опорных точек электрической дуги определяется износ контактов. Мерой износа контактов является уменьшение провала и изменение их объема, массы оплавление, электродуговая эрозия, исодповремепность замыкания и размыкания, сваривание . Оценка состояния ЭУ, являясь важнейшим элементом эксплуатации ЭС, всегда была предметом исследований отечественных и зарубежных ученых. Существенный вклад в развитие систем технической диагностики внесли исследования В. В. Клюева, И. А. Биргера, Я. Б. Данилевича, Ю. Н. Львова, Л. Г. Овсянникова, В. А. Савельева и др. Важную роль в становлении и развитии систем технического обслуживания и ремонта ЭУ, неотъемлемой частью которых является оценка ТС, сыграли работы Е. Ю. Барзиловича, В. Ф. Воскобоева, В. Смита, Р. И. Соколова и других. Развитию теории и методов обеспечения надежности, связи проблем обеспечения надежности с системами оценки технических и режимных состояний ЭС посвящены работы Ю. Н. Руденко, М. Н. Розанова, Н. И. Воропая, Ю. А. Фокина и других. Значительный вклад в анализ метод и средств оценки состояния энергетического оборудования как важнейшего инструмента обеспечения надежности, безопасности и экономичности, в развитии теории, ускорение внедрения в практику внесли участники Международного научнотехштческого семинара Методы и средства оценки состояния энергетического оборудования. Интегральной характеристикой технического состояния ЭУ можно считать техшческий ресурс. Ртг, 1. Одним из важнейших путей обеспечения надежности и безопасности электростанций является применение в эксплуатации современных технологий оценки технических состояний электроустановок. Анализ показал, что метод теплового контроля эффективен, но есть недостатки. Для электроустановок до В температура нагрева не достигает высоких значений и при оценки ТС появляются погрешности. Вследствие того, что не имеется тепловых картин, не учитываются погрешности, требуется уточнение . Среди методов оценки состояния в последние годы все более широкое распространение получает инфракрасная термография. Несмотря на высокую стоимость аппаратных средств инфракрасного термографического обследования, число тепловизоров, находящихся в эксплуатации, возрастает ежегодно. Оправданность таких затрат обусловлена широкими возможностями по обследованию объектов средствами тегшовизионного контроля. Получение тепловых изображений, является методом, который позволяет изучать явления, связанные с пространственным распределением тепла в исследуемых объектах и изменением этого распределения во времени. Тепловизионная система преобразовывает инфракрасное изображение в видимое, причем видимое изображение пропорционально распределению температуры объекта и его коэффициента излучения. Преобразование ИКизлучения в видимое в сканирующих системах осуществляется путем последовательного анализа различных точек объекта мгновенным полем зрения тепловизора. Мгновенное поле зрения выбирается возможно малым и быстро перемещается по исследуемому объекту. Распределение ИКяркости объекта преобразуется во временной сигнал приемника, амплитуда которого изменяется во времени в соответствии с изменением яркости. После усиления сигнал поступает в аналоговом виде видеосигнал на блок визуализации, развертка в котором синхронизирована со сканированием при измерениях. В качестве блока визуализации может быть телевизор, если параметры видеосигнала и синхронизации удовлетворяют телевизионному стандарту.
