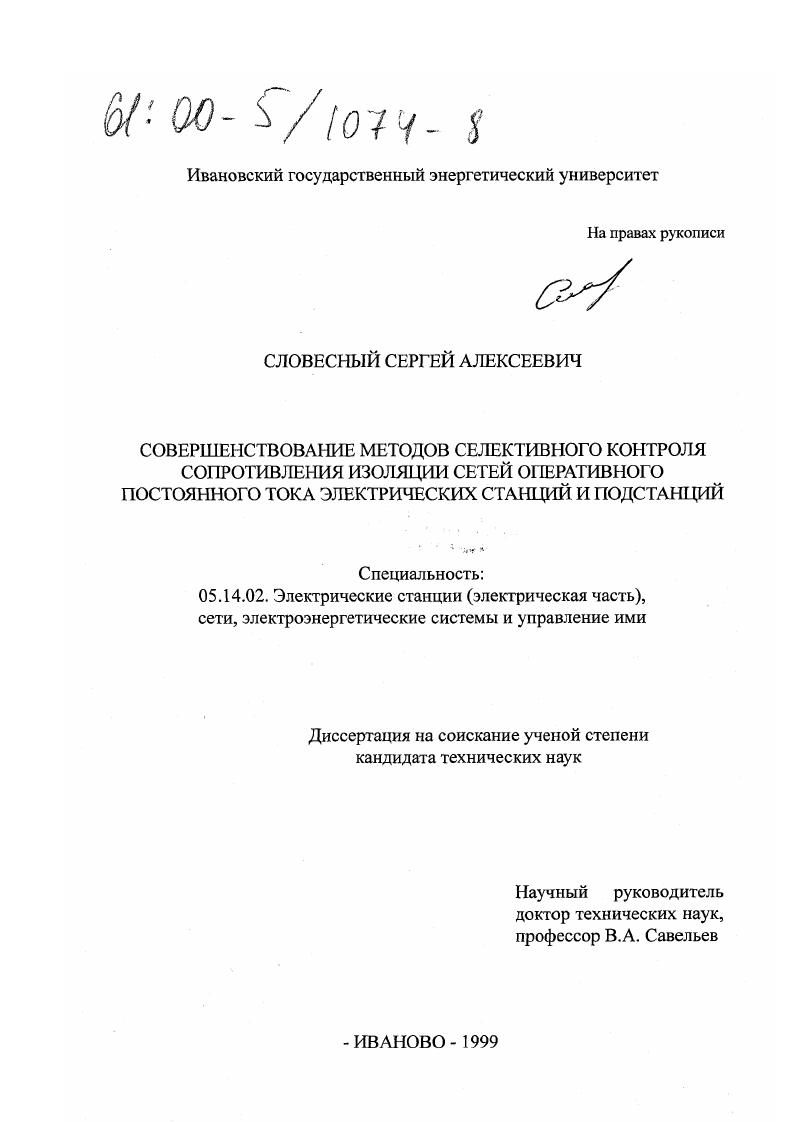

Совершенствование методов селективного контроля сопротивления изоляции сетей оперативного постоянного тока электрических станций и подстанций

• Автор: Словесный, Сергей Алексеевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Иваново
• Количество страниц: 170 с. : ил.

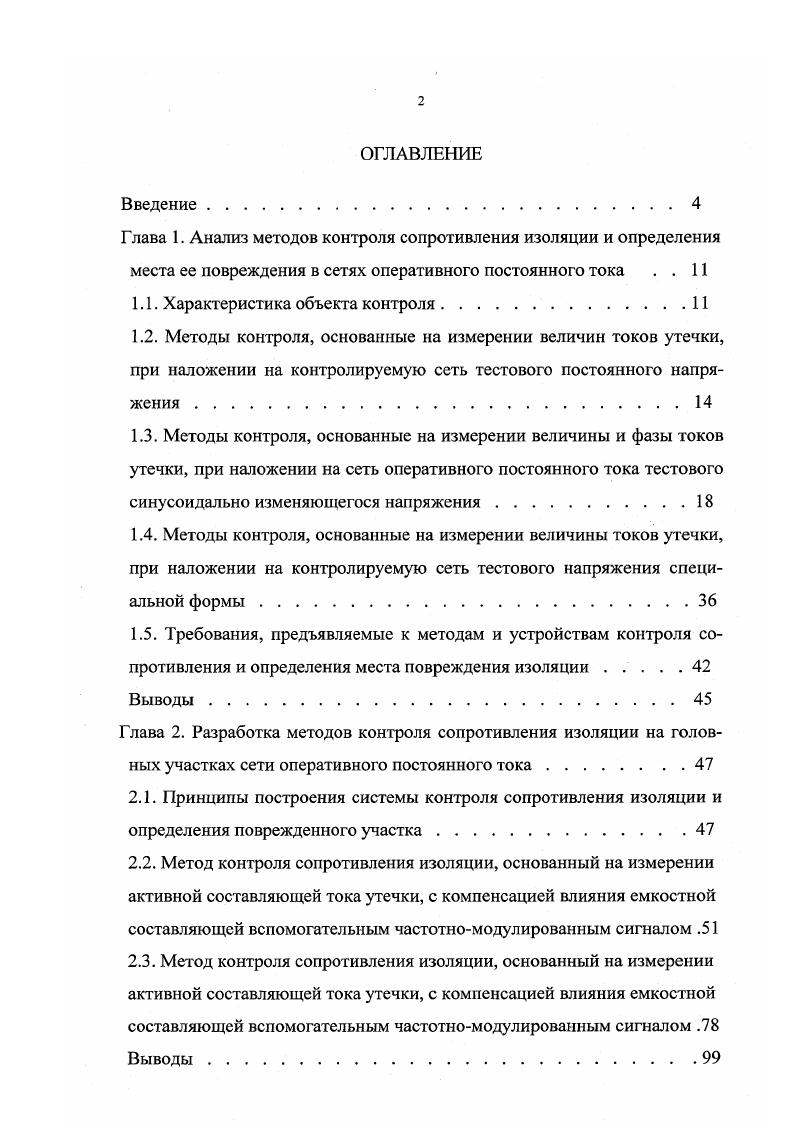

Введение. Глава 1. Анализ методов контроля сопротивления изоляции и определения места ее повреждения в сетях оперативного постоянного тока . Характеристика объекта контроля. Глава 2. Принципы построения системы контроля сопротивления изоляции и определения поврежденного участка. Метод контроля сопротивления изоляции, основанный на измерении активной составляющей тока утечки, с компенсацией влияния емкостной составляющей вспомогательным частотномодулированным сигналом . Метод контроля сопротивления изоляции, основанный на измерении активной составляющей тока утечки, с компенсацией влияния емкостной составляющей вспомогательным частотномодулированным сигналом . Выводы

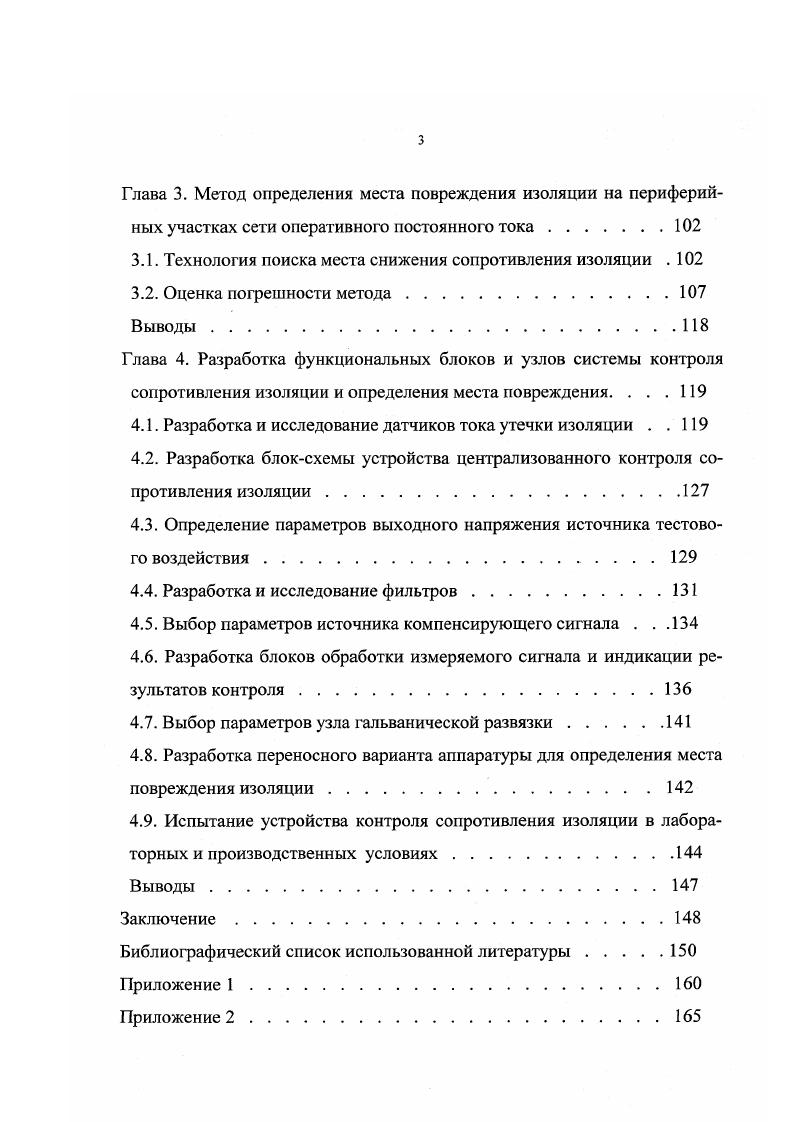

Глава 3. Технология поиска места снижения сопротивления изоляции . Глава 4. Разработка функциональных блоков и узлов системы контроля сопротивления изоляции и определения места повреждения. Разработка и исследование датчиков тока утечки изоляции . Разработка и исследование фильтров. Выбор параметров источника компенсирующего сигнала .


На обмотку 1 датчика подаются пакеты затухающих колебаний от генератора 2. Эти колебания индуцируют ЭДС в измерительной обмотке 3, величина которой пропорциональна напряженности магнитного поля и магнитной проницаемости магнитопровода датчика. Уменьшение сопротивления изоляции присоединения сопровождается увеличением постоянного тока в обмотках 4 датчика и перемещением рабочей точки вверх по кривой намагничивания. При этом увеличивается угол наклона касательной, проведенной в
данной точке к кривой, характеризующей зависимость магнитной проницаемости магнитопровода датчика от напряженности магнитного поля. Изменение магнитной проницаемости материала при одновременном росте напряженности магнитного поля обусловливает дополнительное приращение индукции в магнитопроводе датчика, а, следовательно, и увеличение ЭДС на его выходе . Е 1. Е ЭДС, индуцированная в измерительной обмотке датчика тока утечки частота изменения потока в магнитопроводе датчика ууюм число витков измерительной обмотки В значение магнитной индукции поперечное сечение магнитопровода датчика. Но 4л 7 Гнм магнитная проницаемость вакуума у магнитная проницаемость материала магнитопровода Н напряженность магнитного поля, создаваемого током утечки изоляции и током дополнительной обмотки датчика. Для выделения полезного сигнала на фоне помех применяют фильтр 5, настроенный на первую гармонику напряжения генератора 2. По этой причине данный способ может быть применен только для предварительного контроля сопротивления изоляции.
