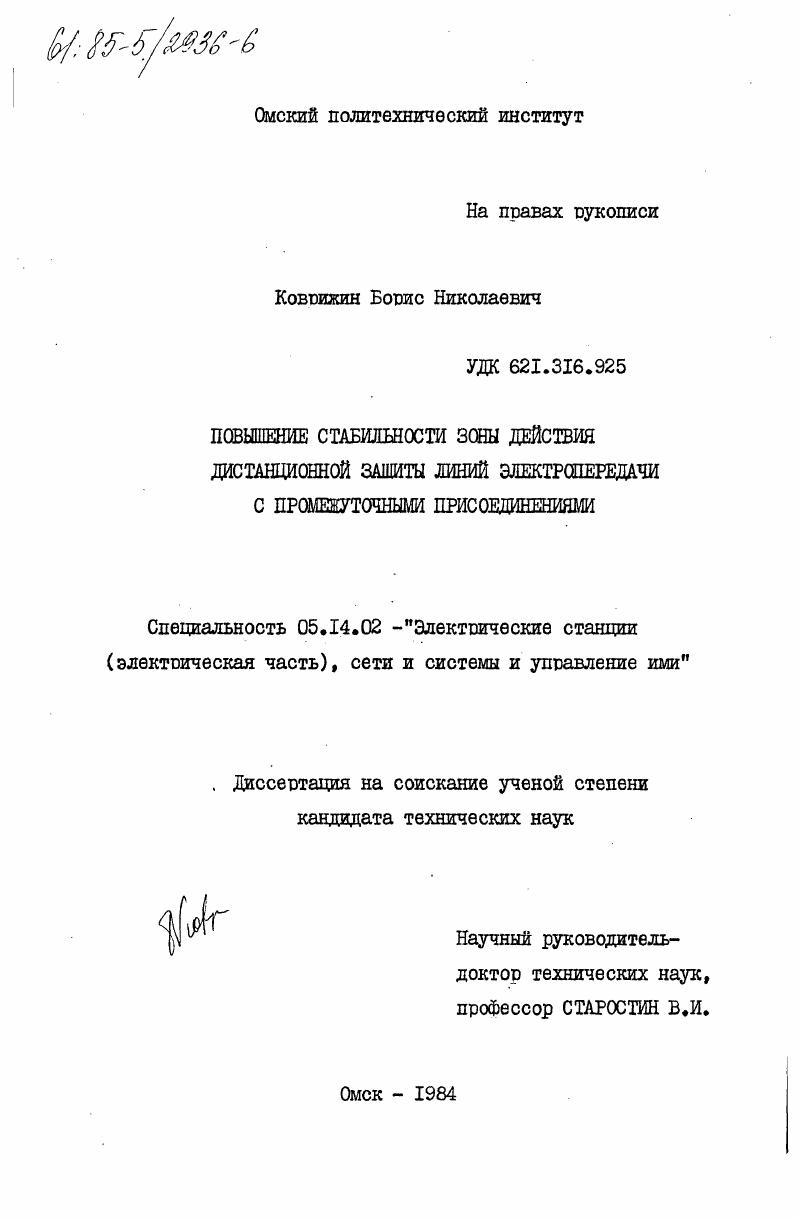

Повышение стабильности зоны действия дистанционной защиты линий электропередачи с промежуточными присоединениями

• Автор: Коврижин, Борис Николаевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Омск
• Количество страниц: 201 c. : ил

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
I. ОБЗОР И АНАЛИЗ СУЩЕСТБУЩИХ СПОСОБОВ ПОСТРОЕНИЯ ИО ДИСТАНЦИОННОЙ ЗАЩИТЫ ВЛ С ПРОМЕЖУТОЧНЫМИ

присоепиненияш

1.1. Область применения и требования к ИО дистанционной защиты ВЛ с промежуточными присоединениями. . .
1.2. Факторы, обуславливающие погрешность ИО дистанционной защиты ВЛ с промежуточными присоединениями
1.3. Способы учета неравенства токов в месте установки защиты и месте повреждения. .

1.4. Способы учета влияния доаварийного режима нагрузки .

1.5. Способы учета влияния переходного спцротивления

в месте к.з. .

ВЫВОДЫ
2. ПОСТРОЕНИЕ МАТЕМАТИЧЕСКОЙ МОДЕЛИ ЗАЩИЩАЕМОГО ОБЪЕКТА
2.1. Требования, предъявляемые к математической модели
и основные допущения.
2.2. Выбор и обоснование схемы замещения защищаемого объекта.
2.3. Исследование приведенного ко входу ИО сопротивления сети методом геометрических мест
ВЫВОДЫ.
3. РАЗРАБОТКА И ИССЛЕДОВАНИЕ АЛГОРИТМА ФУНКЦИОНИРОВАНИЯ ИЗМЕРИТЕЛЬНОГО ОРГАНА
3.1. Методика построения алгоритма функционирования. . .
3.2. Структурная схема ИО.
3.3. Выбор и описание вариантов алгоритма функционирования ИО.
3.4. Исследование и сравнительный анализ вариантов алгоритма функционирования ИО.
3.5. Области срабатывания и возврата ИО.
ВЫВОДЫ.
4. СИНТЕЗ СХЕМЫ И ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ИЗМЕРИТЕЛЬНОГО ОРГАНА
4.1. Структурная схема ИО.
4.2. Принципиальная схема ИО
4.3. Конструктивное выполнение опытного образца ИО. . .
4.4. Испытания опытного образца ИО на релейном стенде. .
4.5. Испытания опытного образца ИО на электродинамической модели
ВЫВОДЫ.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Синтезированы функциональные и принципиальные схемы и описана их работа в различных режимах. Схема ИО выполнена на аналоговых и цифровых интегральных микросхемах. Рассмотрены вопросы конструктивного исполнения разработанных ИО. Приведен анализ результатов экспериментального исследования опытных образцов ИО на релейном стенде и электродинамической модели. В заключении изложены выводы по представленной работе. Автор благодарен к. Скрипко В. К. за ряд советов и указаний, позволивших ускорить диссертационную работу, и замечания »высказанные при ознакомлении с рукописью. При разработке и исследовании релейных защит с относительной селективностью, и в частности дистанционной защиты, одним из самых важных допущений является допущение об однородности защищаемого объекта, описываемое для решила металлического к. Однако приведенное допущение справедливо только для одноцепных однородных линий электропередачи без ответвлений, в то время как сравнительно обширный класс защищаемых объектов не удовлетворяет этому требованию, поскольку зависимость для таких объектов является нелинейной, и принятие допущения ( 1. ИО дистанционной защиты. Наиболее распространенной причиной нелнней- ' ности зависимости ~^(? Ниже рассмотрены области применения и существующие принципы построения ИО для объектов, имеющих указанную особенность. Дальнее резервирование. Дальнее резервирование, наряду с ближним резервированием, является эффективным средством повышения надежности функционирования РЗА, причем актуальность развития средств дальнего резервирования отмечается как в директивных материалах [ 4 ] , так и в работах многих авторов [б, 6, 7]. Однако, как показано в [6] решение проблемы эффективного дальнего резервирования связано с разработкой ИО для линий с промежуточными присоединениями. Как известно из [ I, в] функции дальнего резервирования при использовании дистанционного принципа возлагаются обычно на последние ступени дистанционной защиты (третья и четвертая), к которым предъявляются требования обеспечения с одной стороны отстройки от максимального нагрузочного режима, в некоторых случаях отстройки от к. К4>? Неоднородность защищаемого объекта в рассматриваемом случае обусловлена наличием дополнительных присоединений, обусловливающих нагрузку или подпитку на шинах смежной подстанции внутри зоны резервирования. Вторая ступень дистанционной защиты. В этом случае к ИО защиты предъявляются требования с одной стороны отстройки от к. ВЛ, отстройки от к. Первая ступень дистанционной защиты линии с ответвлениями (например, тяговая нагрузка и др. ИО которой предъявляются требования надежной отстройки от к. Неоднородность защищаемого объекта обусловлена наличием промежуточных ответвлений от защищаемой ВЛ. Вопросы, связанные с дистанционной защитой линий с ответвлениями, подробно рассмотрены в [ю] . Дистанционная защита блока "трехобмоточный трансформатор- линия" . Пусковые органы противоаварийной автоматики с применением реле сопротивления, к ИО которых предъявляются требования выявления режима качаний, асинхронного хода частей энергосистемы, связанных транзитной линией с промежуточными присоединениями, которые обусловливают в данном случае неоднородность линии связи. Наличие переходного сопротивления в месте к. II] , оказывает влияние на зону действия защиты, причем возможно как увеличение зоны действия, так и ее уменьшение. Влияние переходного сопротивления дуги в месте к. Дистанционные защиты, обеспечивающие дальнее резервирование, обычно имеют сравнительно большие уставки по времени, что обусловливает существенное влияние переходного сопротивления дуги в месте к. Влияние доаварийного режима целесообразно рассматривать на данном этапе, выделив два аспекта. Во-первых, при выполнении всех защит, но особенно длинных и сильно нагруженных линий, а также защит, обеспечивающих дальнее резервирование необходима отстройка от доаварийного режима нагрузки с точки зрения исключения ложных срабатываний. Во-вторых, доаварийный режим нагрузки влияет на распределение токов на отдельных участках линий между местом установки защиты и местом к.
