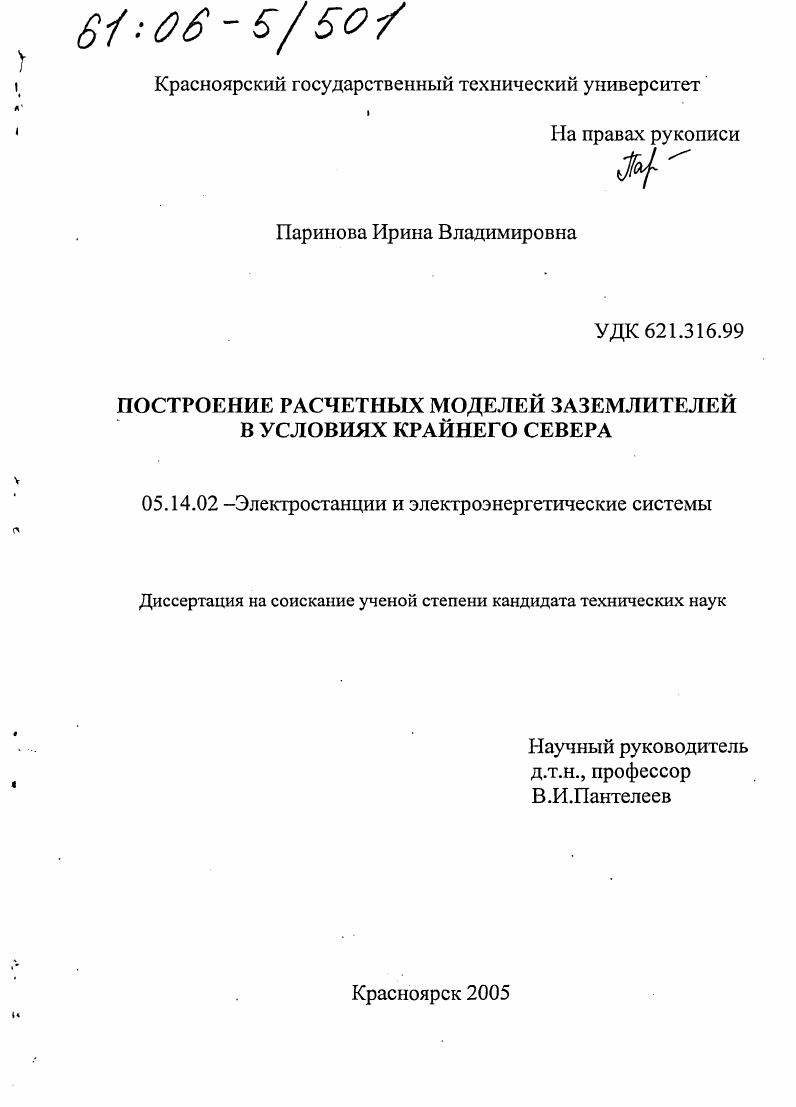

Построение расчетных моделей заземлителей в условиях Крайнего Севера

• Автор: Паринова, Ирина Владимировна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Красноярск
• Количество страниц: 134 с. : ил.

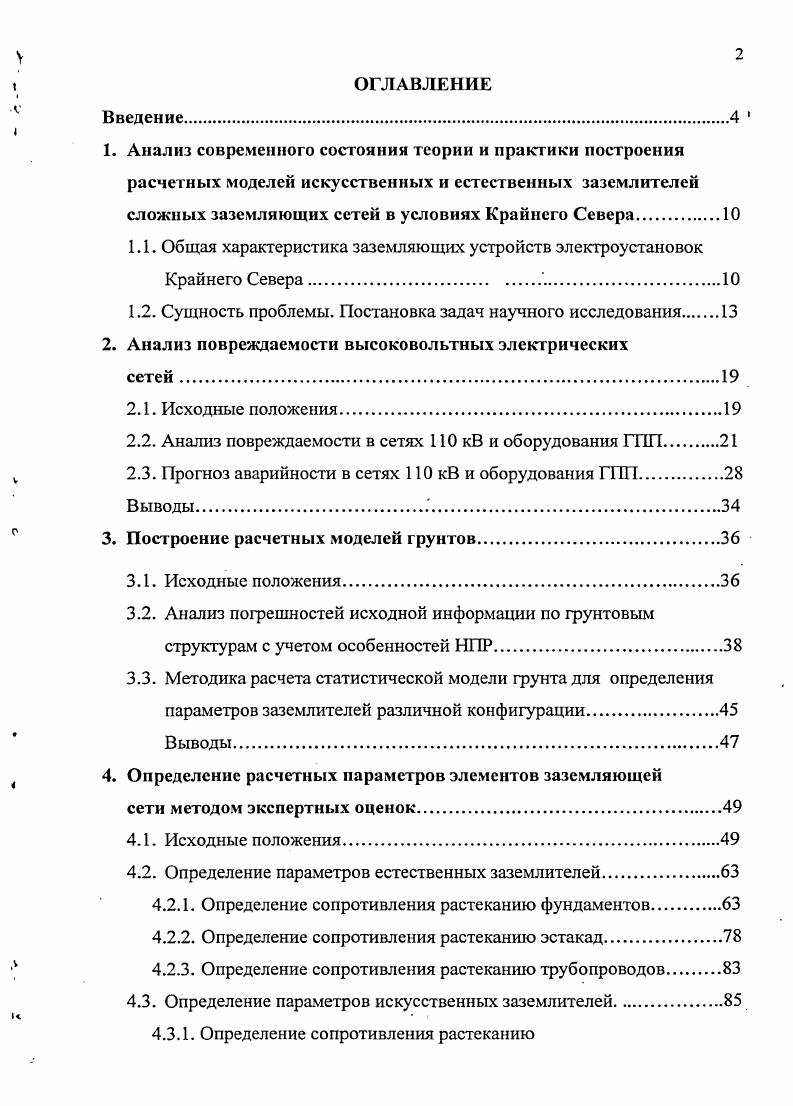

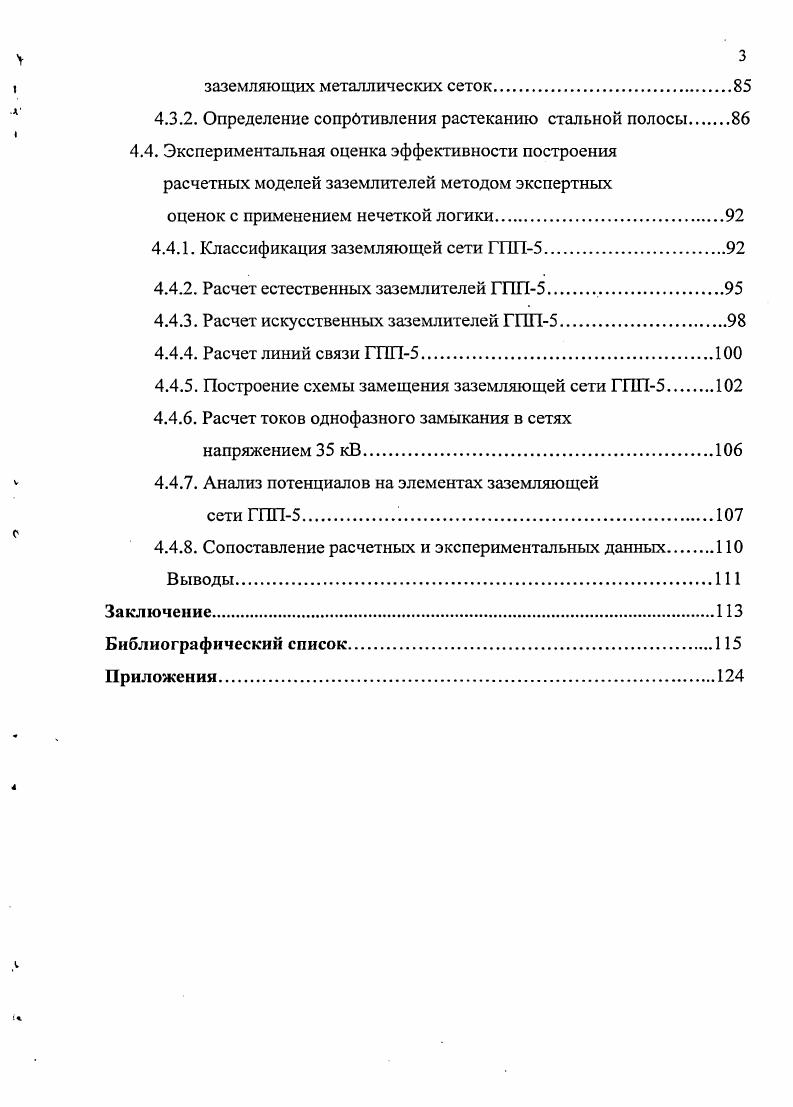

ОГЛАВЛЕНИЕ
Введение 4
1. Анализ современного состояния теории и практики построения расчетных моделей искусственных и естественных заземлителей сложных заземляющих сетей в условиях Крайнего Севера

1.1. Общая характеристика заземляющих устройств электроустановок Крайнего Севера.

1.2. Сущность проблемы. Постановка задач научного исследования

2. Анализ повреждаемости высоковольтных электрических

2.1. Исходные положения.

2.2. Анализ повреждаемости в сетях 0 кВ и оборудования ГПП

2.3. Прогноз аварийности в сетях 0 кВ и оборудования ГПП

Выводы.

3. Построение расчетных моделей грунтов

3.1. Исходные положения.
3.2. Анализ погрешностей исходной информации по фунтовым структурам с учетом особенностей НПР.
3.3. Методика расчета статистической модели фунта для определения
параметров заземлителей различной конфигурации
4. Определение расчетных параметров элементов заземляющей
сети методом экспертных оценок
4.1. Исходные положения.
4.2. Определение параметров естественных заземлителей.
4.2.1. Определение сопротивления растеканию фундаментов
4.2.2. Определение сопротивления растеканию эстакад
4.2.3. Определение сопротивления растеканию трубопроводов
4.3. Определение параметров искусственных заземлителей
4.3.1. Определение сопротивления растеканию
заземляющих металлических сеток
4.3.2. Определение сопрбтивления растеканию стальной полосы.
4.4. Экспериментальная оценка эффективности построения расчетных моделей заземлителей методом экспертных оценок с применением нечеткой логики.
4.4.1. Классификация заземляющей сети ГПП5.
4.4.2. Расчет естественных заземлителей ГПП5
4.4.3. Расчет искусственных заземлителей ГПП5
4.4.4. Расчет линий связи ГПП5
4.4.5. Построение схемы замещения заземляющей сети ГПП5.
4.4.6. Расчет токов однофазного замыкания в сетях
напряжением кВ.
4.4.7. Анализ потенциалов на элементах заземляющей
сети ГПП5
4.4.8. Сопоставление расчетных и экспериментальных данных
Заключение.
Библиографический список.
Приложения.
Введение
Актуальность


В и оборудования главных понизительных подстанций (1) с целью вероятностной оценки возникновения электроопасной ситуации и более обоснованного нормирования уровня электробезопасности. Крайнего Севера в реальных многолетнемерзлых грунтах на базе физической сущности видоизмененного метода пробного электрода и статистических данных. Структура и объем работы. Диссертационная работа состоит из введения, 4 глав, заключения, библиографического списка из наименований и 2 приложений. В первой главе произведен анализ современного состояния проблемы построения расчетных моделей заземляющих устройств в районах Крайнего Севера, определена цель работы и сформулированы задачи научного исследования. Во второй главе на основе методов математической статистики произведен анализ и прогноз повреждаемости в высоковольтных электрических сетях Норильского промышленного района (НПР). В третьей главе произведен анализ погрешностей исходной информации по грунтовым структурам с учетом особенностей НПР и разработан метод получения расчетных моделей фунтов для определения электрических характеристик естественных и искусственных заземлителей на базе физической сущности видоизмененного метода пробного электрода и статистических данных. В четвертой главе разработана методика определения расчетных параметров элементов заземляющей сети методом экспертных оценок с применением нечеткой логики. Расчетные значения токораспределения по элементам ЗС, полных потенциалов и входных сопротивлений сопоставлены с экспериментальными результатами. В заключении перечислены основные результаты и выводы диссертационной работы. В приложениях приведены следующие материалы: профаммы экспериментальных исследований, протоколы экспериментов. В условиях промплощадки современного предприятия открытых горных работ в Норильском промышленном районе заземляющие устройства подстанций связаны естественными заземлителями с железобетонными фундаментами промышленных и бытовых зданий, технологическим оборудованием и металлическими коммуникациями, образуя тем самым разветвленную сложную заземляющую сеть. Наличие сложной заземляющей сети, связанной с подстанционными заземлителями, имеет положительную и отрицательную стороны. Разветвленная заземляющая сеть способствует снижению полного потенциала на подстанционном заземлителе и напряжений шага и прикосновения на территории подстанции. Во-первых, за счет уменьшения сопротивления растеканию подстанционного заземлителя. Во-вторых, вследствие снижения величины расчетного тока, поскольку в данных условиях часть тока о. С другой стороны, наличие сложной заземляющей сети создает вероятность выноса высокого потенциала за пределы подстанций при аварийных режимах в электросетях 0-0 кВ. Вынос потенциала на технологическое оборудование и надземные коммуникации может привести к групповому поражению обслуживающего персонала электрическим током и возникновению пожаров и взрывов. Отсос токов о. Даже при автономном подстанционном заземлителе возможен вынос потенциала из зоны растекания заземлителя подстанции. Промышленные подстанции обычно располагаются в центре нагрузок, и, как правило, оказываются вблизи от естественных заземлителей предприятия. Потенциал, выносимый из зоны растекания заземления электроустановок, может оказаться не меньшим, чем потенциал, выносимый при наличии металлической связи между заземлением естественным и подстанционным. Это объясняется тем, что металлическая связь способствует снижению полного потенциала на подстанционном заземлителе. Токи о. Исследования, выполненные в Норильском промышленном районе, показали, что сопротивление подстанционного заземлителя не является основным фактором, определяющим условия электробезопасности [1]. Одной из причин возникновения потенциалов на элементах ЗС являются повреждаемости в сетях 0 кВ и оборудовании ГПП. Полный потенциал на заземлителе в месте о. В свою очередь, эти соотношения являются функцией сопротивления заземления в точке о. Величины напряжений до прикосновения и шага, возникающих в заземляющей сети промкомплекса, не являются постоянными.
