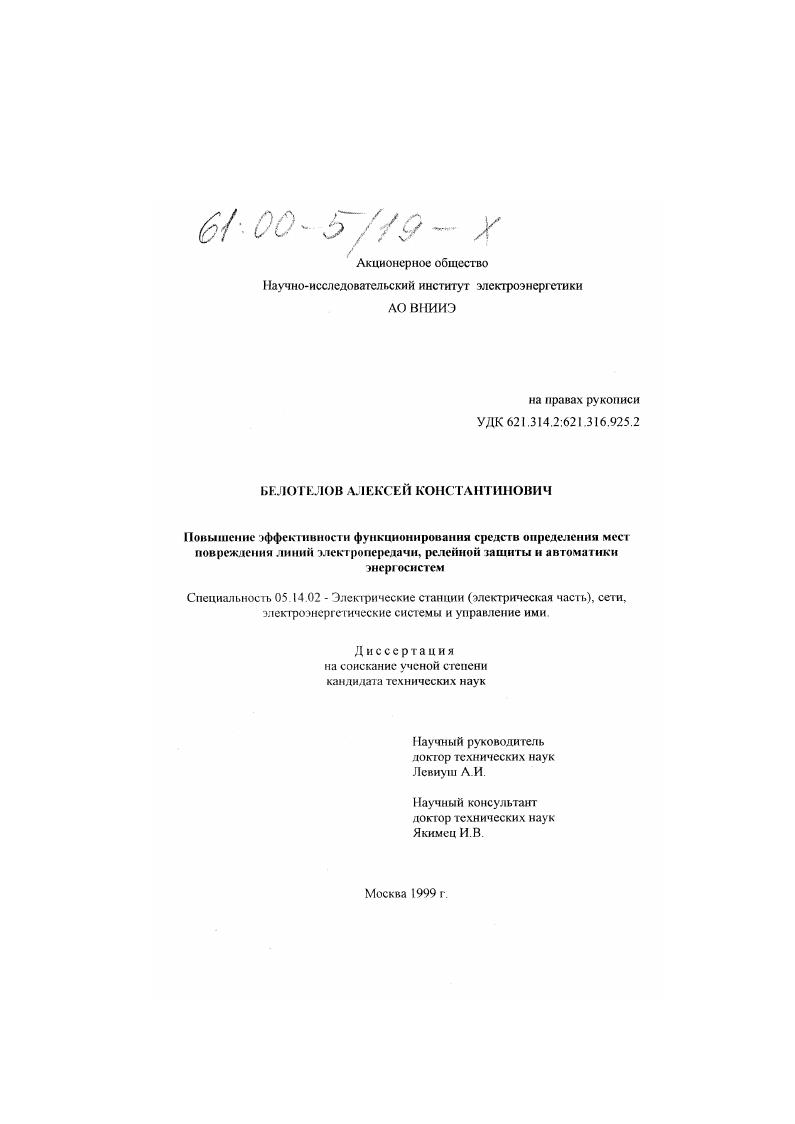

Повышение эффективности функционирования средств мест повреждения линий электропередачи, релейной защиты и автоматики энергосистем

• Автор: Белотелов, Алексей Константинович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 145 с.

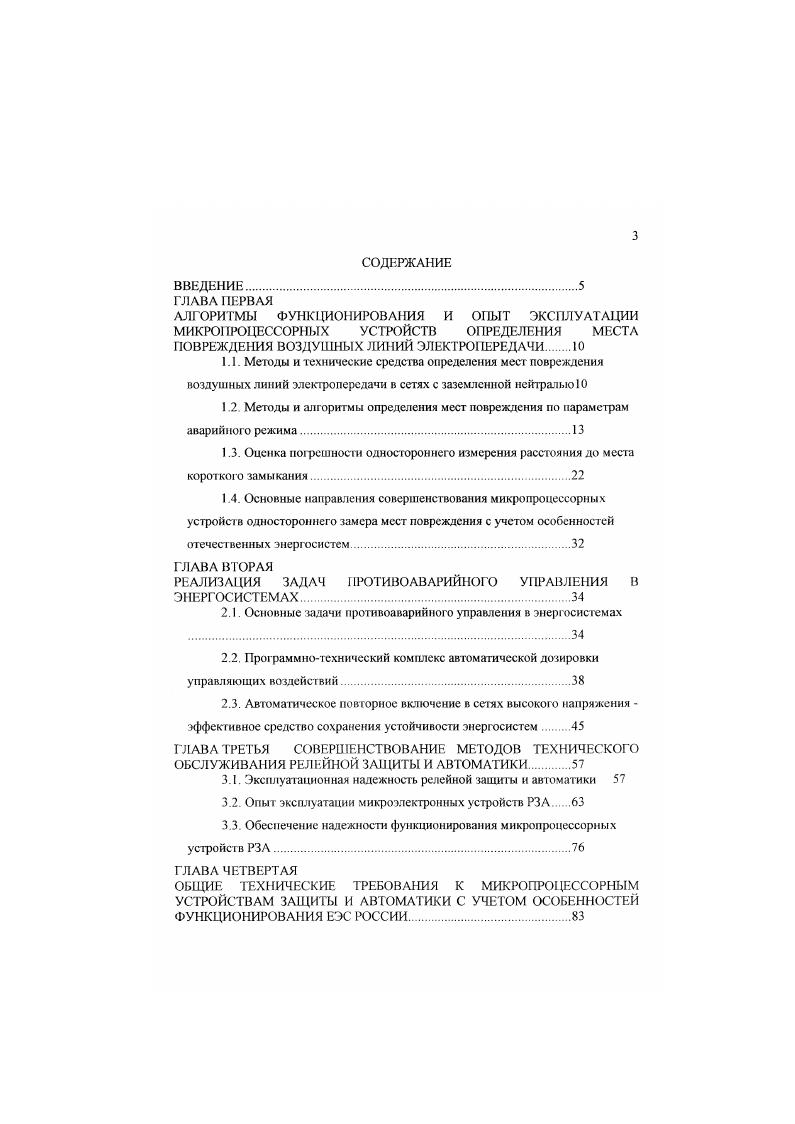

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

ГЛАВА ПЕРВАЯ

АЛГОРИТМЫ ФУНКЦИОНИРОВАНИЯ И ОПЫТ ЭКСПЛУАТАЦИИ МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ ОПРЕДЕЛЕНИЯ МЕСТА ПОВРЕЖДЕНИЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

1.1. Методы и технические средства определения мест повреждения

воздушных линий электропередачи в сетях с заземленной нейтралью

1.2. Методы и алгоритмы определения мест повреждения по параметрам аварийного режима.

I 3. Оценка нофешности одностороннего измерения расстояния до места

короткого замыкания

1.4. Основные направления совершенствования микропроцессорных устройств одностороннего замера мест повреждения с учетом особенностей

отечественных энергосистем.

ГЛАВА ВТОРАЯ
РЕАЛИЗАЦИЯ ЗАДАЧ ПРОТИВОАВАРИЙЫОГО УПРАВЛЕНИЯ В ЭЕРГОСИСТЕМАХ
2.1. Основные задачи противоаварийного управления в энергосистемах
2.2. Программнотехнический комплекс автоматической дозировки управляющих воздействий
2.3. Автоматическое повторное включение в сетях высокого напряжения
эффективное средство сохранения устойчивости энергосистем
ГЛАВА ТРЕТЬЯ СОВЕРШЕНСТВОВАНИЕ МЕТОДОВ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ
3.1. Эксплуатационная надежность релейной защиты и автоматики
3.2. Опыт эксплуатации микроэлектронных устройств РЗА.
3.3. Обеспечение надежности функционирования микропроцессорных устройств РЗА.
ГЛАВА ЧЕТВЕРТАЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К МИКРОПРОЦЕССОРНЫМ УСТРОЙСТВАМ ЗАЩИТЫ И АВТОМАТИКИ С УЧЕТОМ ОСОБЕННОСТЕЙ ФУНКЦИОНИРОВАНИЯ ЕЭС РОССИИ
4.1. Притпцты разработок современных конкурентоспособных отечественных микропроцессорных устройств РЗА
4.2. ришшпы сопряжения и интефации микропроцессорных систем РЗА
с традиционными устройствами
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Технические средства для определения места повреждения (ОМП) воздушных линий электропередачи (ВЛ) 0-) с применением различных методов широко внедрены в энергосистемах и используются при эксплуатационном обслуживании электрических сетей всех классов напряжений. Обладая достаточной точностью, они способствуют ускорению поиска поврежденных элементов ВЛ, их быстрейшему восстановлению, что повышает надежность работы электрических сетей и потребителей электрической энергии. В электрических сетях с глухозаземленной нейтралью распространены две группы дистанционных методов и соответственно средств ОМП: импульсные, основанные на измерении временных интервалов распространения электрома! Наибольшее распроаранение получила вторая группа методов и средств, предусматривающая измерение параметров аварийною режима, их запоминание и дальнейший расчет расстояния от шин подстанции до места КЗ 3-) Широкое распространение этого метода объясняется его простотой и использованием алгоритмов, применяющихся в практике реализации релейной защиты и автоматики электрических сетей. В соответствии с [3] (п. ОМ на ВЛ I ЮкВ и выше. В настоящее время в энергосистемах России в эксплуатации находится свыше тыс. Примем основную долю (около %) составляют аналоговые фиксирующие приборы (индикаторы) на полупроводниковой и микроэлектронной элементной базе и % - микропроцессорные фиксирующие индикаторы различных типов, но использующие схожие алгоритмы и программы. Аналоговые индикаторы типов ФИН. Использование микропроцессорной элементной базы позволило существенно устранить эти недостатки в последующих разработках средств ОМИ, проводимых под руководством и непосредственном участии автора, работающего в то время в ОРГРЭС [, ]. Современные программно-технические средства придали новые свойства средствам ОМИ: непосредственная фиксация расстояния до места повреждения в километрах, фиксация вымени возникновения повреждения, автоматическое построение векторных диаграмм и т. При этом специфика функционирования средств ОМИ (по сравнению с другими видами автоматики энергосистем) способствует первоочередному использованию микропроцессорной техники. Действительно, при КЗ на контролируемом объекте средства ОМП должны осуществлять в темпе процесса лишь существенно ограниченные функции - фиксацию и запоминание токов и напряжений аварийного режима. Обработка результатов измерения допустима уже после отключения объекта и может занимать значительные промежутки времени. Отмеченная особенность позволяет вести поиск алгоритмов функционирования измерительных органов средств ОМП, не отбрасывая относительно сложные и непригодные на сегодняшний день, но перспективные в будущем алгоритмы. Опыт эксплуатации первых микропроцессорных индикаторов определил направления совершенствования алгоритмов функционирования и конструкции индикаторов. В результате обобщения опыта эксплуатации фиксирующих индикаторов, проводимых в ОРГРЭС, и сотрудничества с конструкторским бюро Рижского опытного завода "Энергоавтоматика" с участием автора была предложена структурная схема устройства для фиксации электрических величин аварийного режима, реализованная в микропроцессорных индикаторах последующих выпусков, в том числе и в ниже перечисленных индикаторах нового поколения (, ]. Микропроцессорные индикаторы нового поколения, к которым ОТНОСЯТСЯ индикаторы типа МИР-1 (Энергоприбор, г. Москва) и индикаторы серии ИМФ Научно-производственной фирмы "Радиус", разработанные совместно с АО "Фирма ОРГРЭС" имеют схожие алгоритмы и программы (рис. ОМП на ВЛ. Эти индикаторы является более совершенными, так как при их разработке были учтены конструктивные недостатки прежних микропроцессорных индикаторов и применены усовершенствованные алгоритмы и программное обеспечение. По сравнению с известными фиксирующими индикаторами аналогичного назначения индикаторы МИР-1 и серии ИМФ обеспечивают более удобный диалог с оператором, фиксируют параметры не одной, а нескольких аварийных ситуаций. Устройства, как правило, оснашены встроенным тестовым контролем исправности и не требуют использования каких-либо дополнительных приборов при вводе в эксплуатацию.
