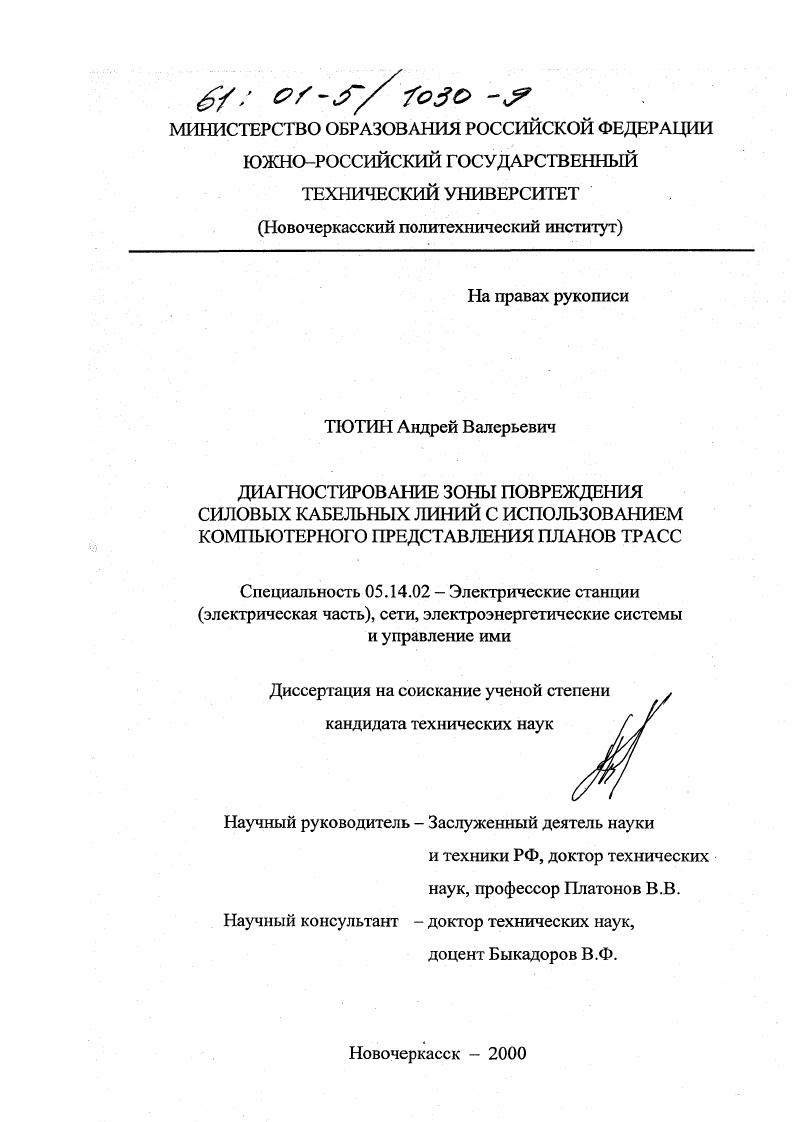

Диагностирование зоны повреждения силовых кабельных линий с использованием компьютерного представления планов трасс

• Автор: Тютин, Андрей Валерьевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новочеркасск
• Количество страниц: 200 с. : ил.

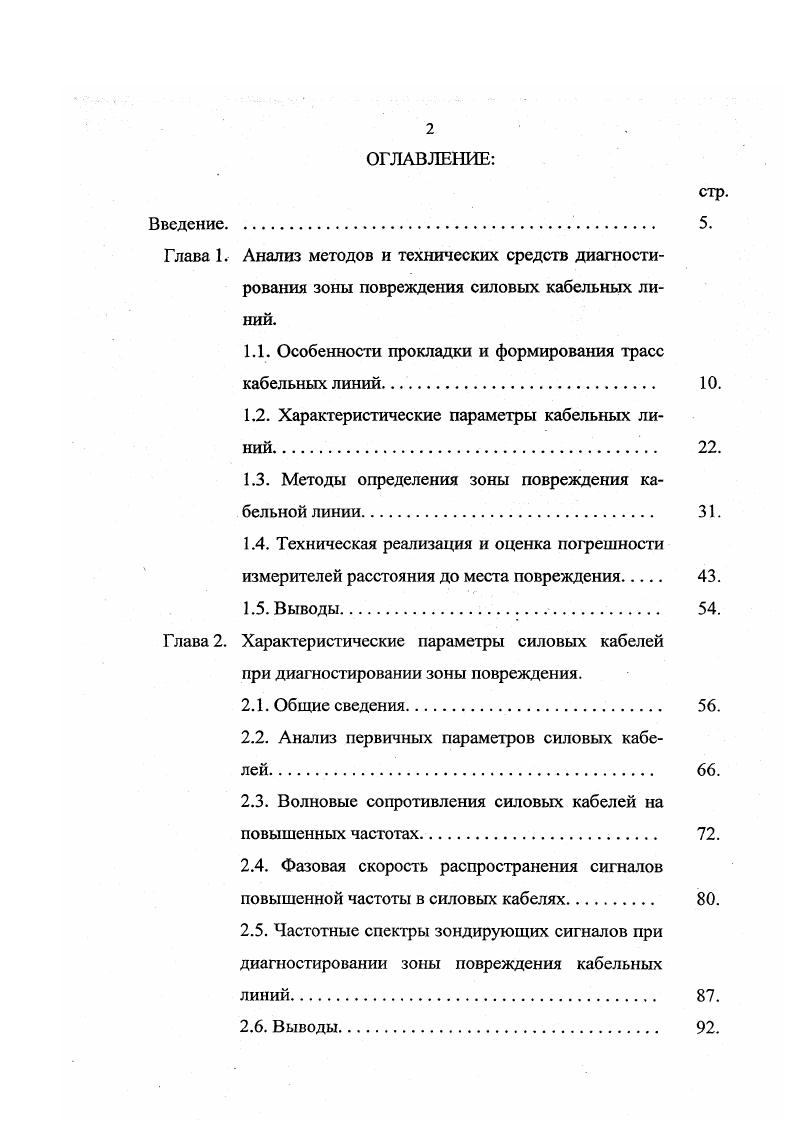

Глава I. Анализ методов и технических средств диагностирования зоны повреждения силовых кабельных линий. Выводы. Глава 2. Фазовая скорость распространения сигналов повышенной частоты в силовых кабелях. Выводы

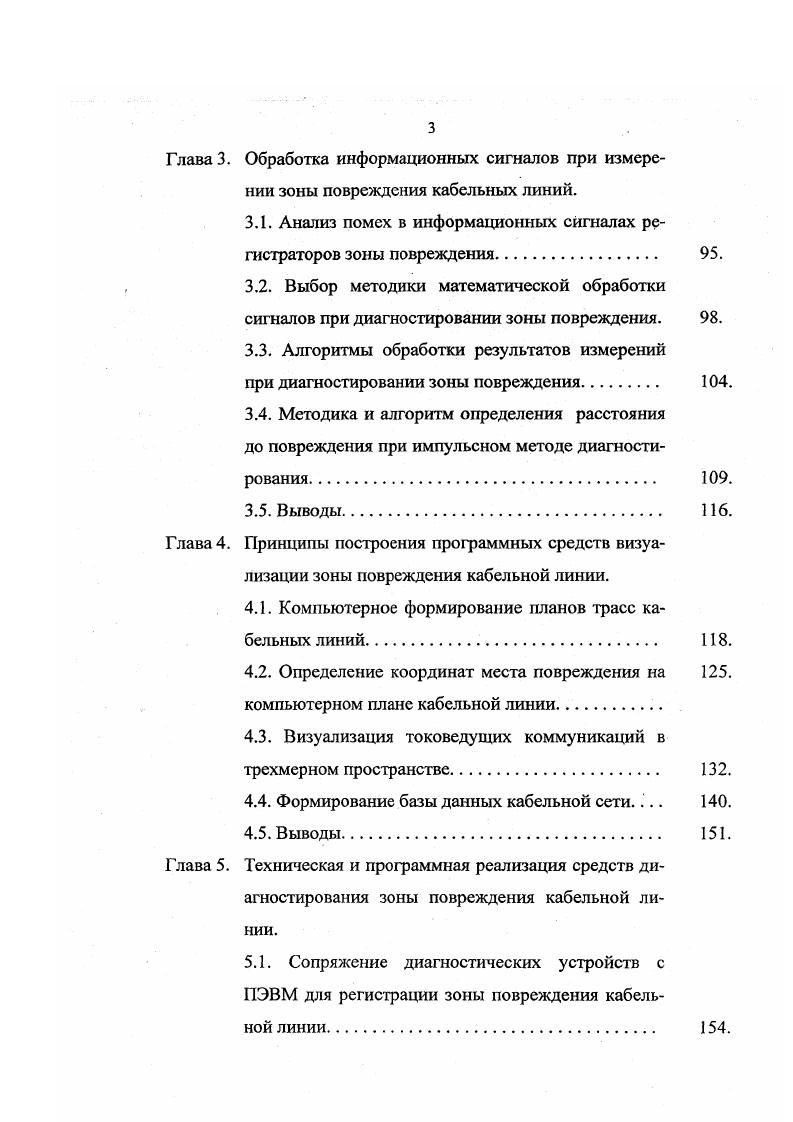

5. Глава 3. Обработка информационных сигналов при измерении зоны повреждения кабельных линий. Анализ помех в информационных сигналах регистраторов зоны повреждения . Выбор методики математической обработки сигналов при диагностировании зоны повреждения. Методика и алгоритм определения расстояния до повреждения при импульсном методе диагностирования. Выводы. Глава 4. Принципы построения программных средств визуализации зоны повреждения кабельной линии. Компьютерное формирование планов трасс кабельных линий 8. Определение координат места повреждения на 5. Визуализация токоведущих коммуникаций в трехмерном пространстве 2. Формирование базы данных кабельной сети 0. Выводы. Глава 5. Техническая и программная реализация средств диагностирования зоны повреждения кабельной линии. Сопряжение диагностических устройств с ПЭВМ для регистрации зоны повреждения кабельной линии.


ГИС Альбея является базовым продуктом предприятия, на основе которого строятся программные комплексы для различных предметных областей геоинформатики, муниципального управления, земельных кадастров, коммуникаций городов и др. Внешний вид программы представлен на рис. Она позволяет использовать растровые и векторные слои, производить обрисовку поверх растра, включать произвольное количество векторных слоев, назначать различные атрибуты цвет, заполнение, штриховка, тип линий и текста графическим объектам, производить выбор объектов на карте и получать информацию по ним, осуществлять масштабирование и скролинг изображения. ГИС Генплан рис. Ее основное назначение обеспечение управленческого персонала предприятий интересующей информацией о состоянии и размещении подчиненных объектов. Данная ГИС позволяет создавать любые графические изображения объектов, производить отбор информации для вывода на экран дисплея или принтер, осуществлять поиск объектов по произвольным признакам, получать информацию по участкам территории, хранить информацию, связанную с графическими образами в базе данных. Рассмотренные системы, обладая мощным графическим интерфейсом, не имеют возможностей для определения места повреждения в силовых кабелях. Поэтому, для облегчения поиска и ликвидации повреждений в силовых кабельных линиях, представляется целесообразным создание базы данных, имеющей автоматизированный кабельный журнал и позволяющей осуществлять не только точный учет топологии трасс, но и производить определение места повреждения с привязкой к ориентирам на местности.
