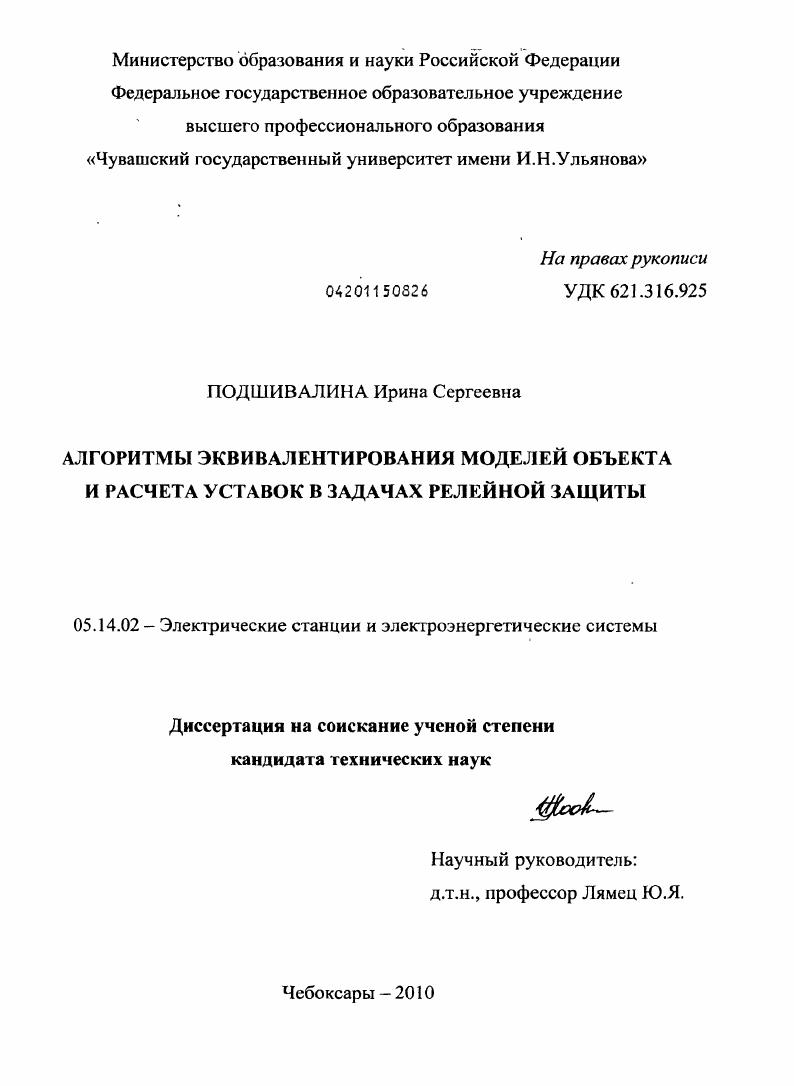

Алгоритмы эквивалентирования моделей объекта и расчета уставок в задачах релейной защиты

• Автор: Подшивалина, Ирина Сергеевна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Чебоксары
• Количество страниц: 130 с. : ил.

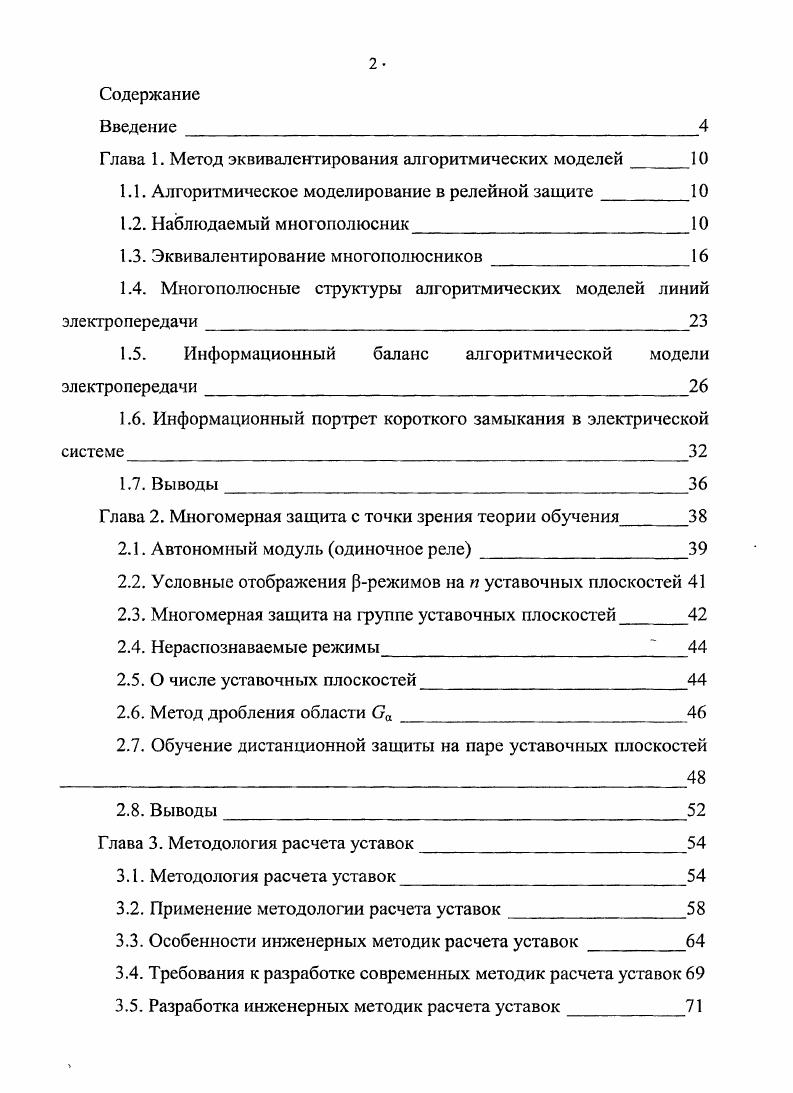

Содержание
Введение

Глава 1. Метод эквивалентирования алгоритмических моделей

1.1. Алгоритмическое моделирование в релейной защите

1.2. Наблюдаемый многополюсник

1.3. Эквивалентирование многополюсников

1.4. Миогополюсные структуры алгоритмических моделей линий электропередачи

1.5. Информационный баланс алгоритмической модели электропередачи

1.6. Информационный портрет короткого замыкания в электрической системе

1.7. Выводы

Глава 2. Многомерная защита с точки зрения теории обучения

2.1. Автономный модуль одиночное реле
2.2. Условные отображения режимов на п уставочных плоскостей
2.3. Многомерная защита на группе уставочных плоскостей
2.4. Нераспознаваемые режимы
2.5. О числе уставочных плоскостей
2.6. Метод дробления области
2.7. Обучение дистанционной защиты на паре уставочных плоскостей
2.8. Выводы
Глава 3. Методология расчета уставок
3.1. Методология расчета уставок
3.2. Применение методологии расчета уставок
3.3. Особенности инженерных методик расчета уставок
3.4. Требования к разработке современных методик расчета уставок
3.5. Разработка инженерных методик расчета уставок

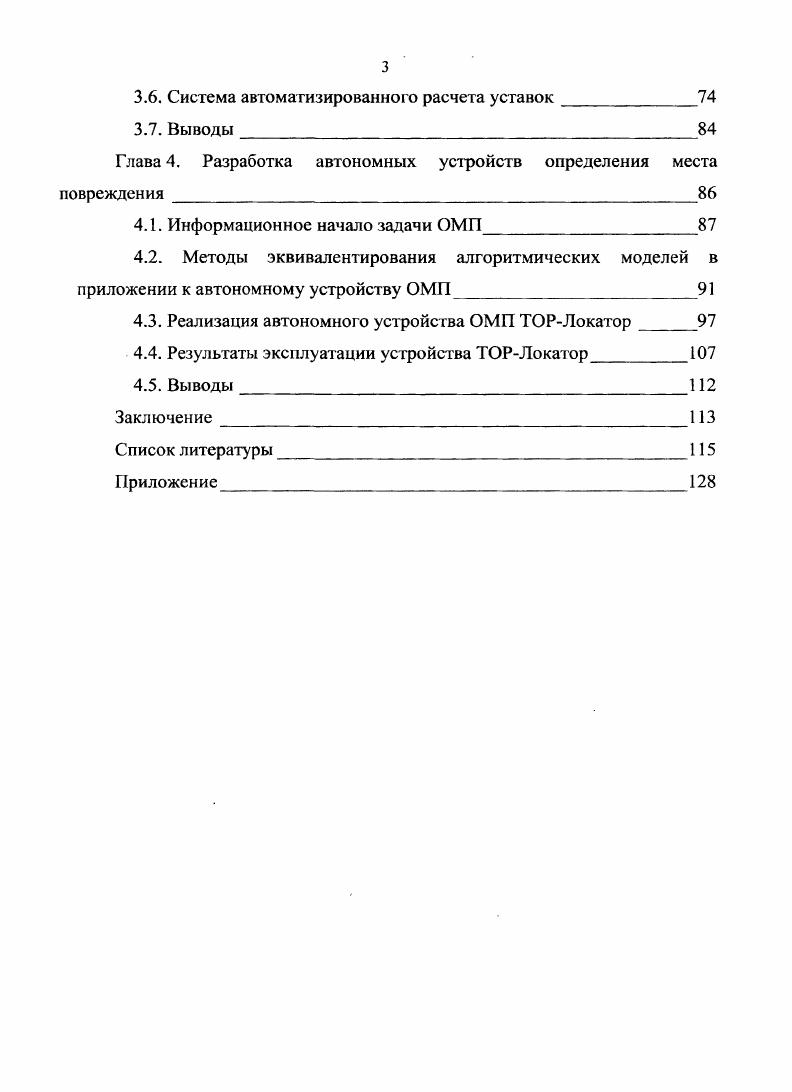

3.6. Система автоматизированного расчета уставок
3.7. Выводы
Глава 4. Разработка автономных устройств определения места
повреждения
4.1. Информационное начало задачи ОМП
4.2. Методы эквивалентирования алгоритмических моделей в
приложении к автономному устройству ОМП
4.3. Реализация автономного устройства ОМП ТОРЛокатор
4.4. Результаты эксплуатации устройства ТОРЛокатор
4.5. Выводы
Заключение
Список литературы


Bucharest PowerTech Conference (Румыния, Бухарест, ) и «Современные направления развития систем релейной защиты и автоматики энергосистем» СИГРЭ (Москва, ), а также на VI Всероссийской научно-технической конференции «Динамика нелинейных дискретных электротехнических и электронных систем» (ДНДС-, Чебоксары, ЧГУ, ), на открытой конференции-фестивале научного творчества учащейся молодежи «Юность Большой Волги» (Чебоксары, ), на Всероссийской научно-технической конференции «Информационные технологии в электротехнике и электроэнергетике» (ИТЭЭ-, Чебоксары, ЧГУ, и ИТЭЭ-, Чебоксары, ЧГУ, ), на IV Республиканской научно-технической конференции молодых специалистов «Электротехника, электроэнергетика, электромеханика» (Чебоксары, ), на Всероссийской научно-практической конференции «Релейная защита и автоматика энергосистем» (Москва, и ), на I Международной научно-практической конференции молодых специалистов АБС-Холдингс - (Чебоксары, ). По результатам выполненных исследований опубликовано работы. Диссертация состоит из четырех глав. В первой главе развиваются методы эквивалентирования алгоритмических моделей. Предлагаемые модификации отличаются тем, что позволяют работать с любой информационной базой и учитывать разнообразные граничные условия. Во второй главе рассматривается многомерная релейная защита как система измерительных органов с разнообразными логическими связями между ними с точки зрения ее обучения. Особое внимание уделено явлениям абсолютной и относительной нераспознаваемости. Третья глава посвящена разработке общего алгоритма расчета уставок, который позволяет не только работать в конкретными защитами и их объектами, но и разрабатывать инженерные методики расчета уставок. В четвертой главе теоретические результаты применены для реализации автономного устройства определения места повреждения. Описаны особенности реализации алгоритмических моделей, предложены меры повышения точности и надежности работы устройства. Глава 1. Под алгоритмической моделью понимается такая структура, которая позволяет преобразовывать имеющуюся информацию о работе электропередачи в оценки электрических величин мест предполагаемых повреждений. Существенное развитие вопросов и особенностей применения алгоритмического моделирования в релейной защите началось в х годах прошлого века в работах Павлова А. О., Еремеева Д. Г. и др. Лямеца Ю. Я. [9,-]. В их работах эквивалснтирование алгоритмической модели рассматривалось как один из этапов синтеза релейной защиты, при этом использовался метод фазных координат, успешно применяемый в задачах релейной защиты не только в России []. Однако в реальных условиях не всегда имеющуюся информацию можно вписать в рамки данного метода, особенно при реализации автономных устройств определения места повреждения, когда вычислительные ресурсы оказываются весьма ограниченными. Следует отметить, что задача эквивалентирования состоит в определении матрицы, позволяющей преобразовать имеющуюся информацию о наблюдаемом режиме в электрические параметры (токов и напряжения) в месте предполагаемого повреждения. В работе задачей был поиск такого алгоритма эквивалентирования модели электропередачи, который позволит максимально полно использовать всю имеющуюся информацию, но при этом сможет быть реализован в автономных устройствах определения места повреждения [-]. Алгоритмическую модель электропередачи можно представить в виде соединения многополюсников, как минимум один из них наблюдаем [7-9, ]. Предметом рассмотрения далее являются пассивные многополюсники, образующие модель чисто аварийного режима. Линии электропередачи, идущие параллельно в общем коридоре, образуют многопроводную систему, состоящую из участков однородности. Однородность прерывается по многим причинам: ее нарушают ответвления от какой-либо из линий, уход одной из линий из коридора, изменение свойств фунта, сказывающееся при замыканиях на землю. Особо следует сказать о влиянии заземлений фозозащитных тросов: встречаются тросы, связанные с землей через разрядники, но в большинстве случаев трос заземляется на каждой опоре. Если заземление исправно, то такой трос однородности не нарушает. Многопроводную систему удобно описывать в базисе обобщенных величин V - напряжений и токов [8, 9, ]; л-проводная система описывается дифференциальными уравнениями относительно 2/? Ш*)' . К*). Д(. Н - квадратная матрица первичных параметров, и р° - (яхн)-мерные симметрические матрицы собственных и взаимных первичных комплексных сопротивлений и, соответственно, емкостных коэффициентов. Заметим, что земля в число п не входит. Однородное уравнение (1. У(.
