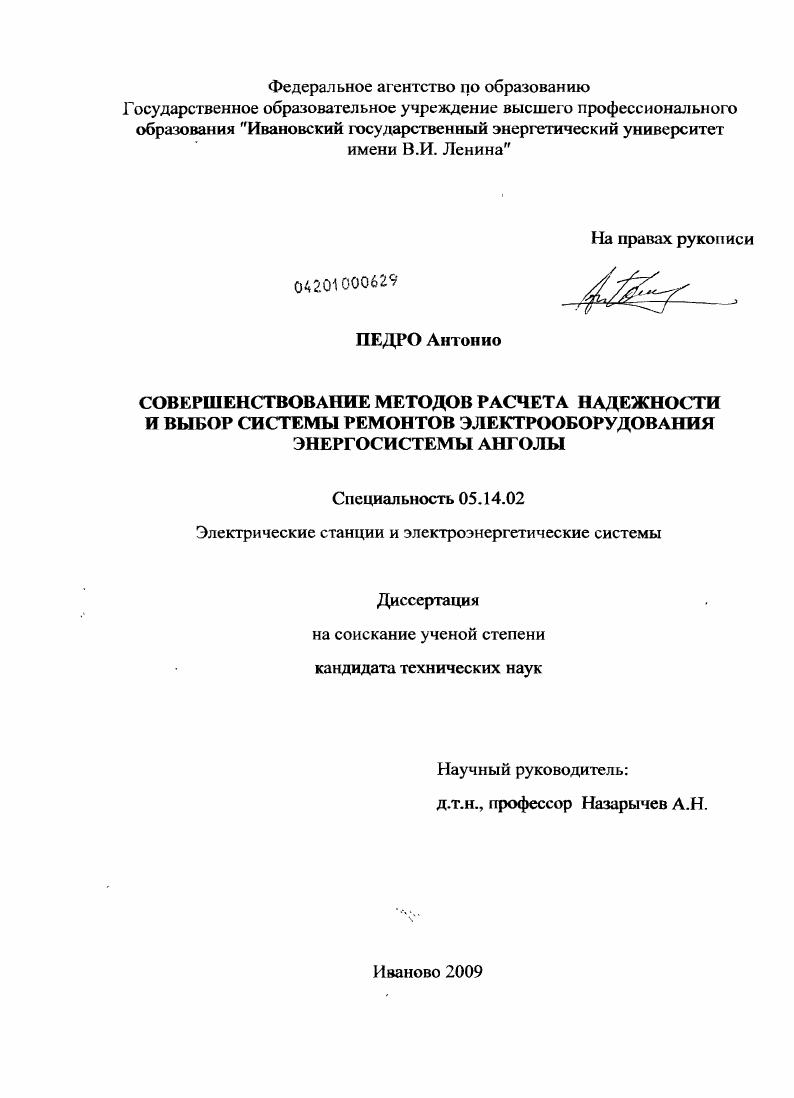

Совершенствование методов расчета надежности и выбор системы ремонтов электрооборудования энергосистемы Анголы

• Автор: Педро Антонио
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Иваново
• Количество страниц: 214 с. : ил.

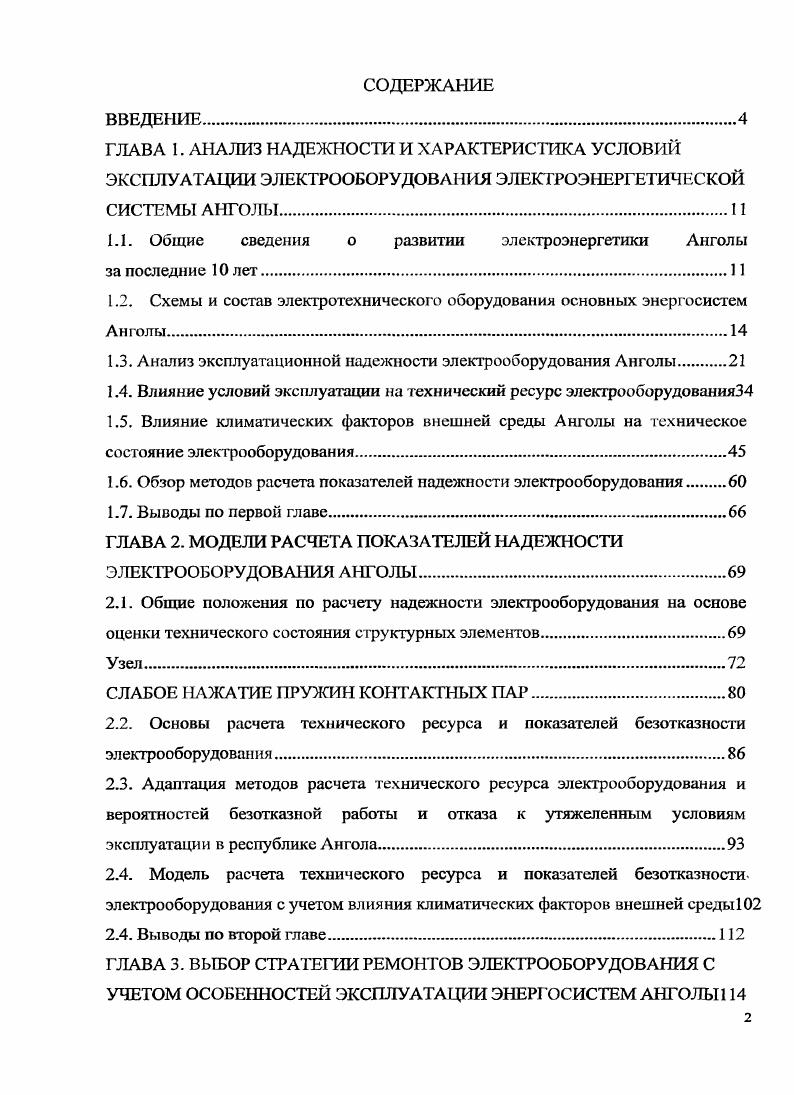

ВВЕДЕНИЕ
ГЛАВА 1. АНАЛИЗ НАДЕЖНОСТИ И ХАРАКТЕРИСНГКА УСЛОВИЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРООБОРУДОВАНИЯ ЭЛЕКТРОЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ АНГОЛЫ

1.1. Общие сведения о развитии электроэнергетики Анголы за последние лет.

1.2. Схемы и состав электротехнического оборудования основных энергосистем Анголы

1.3. Анализ эксплуатационной надежности электрооборудования Анголы

1.4. Влияние условий эксплуатации на технический ресурс электрооборудования

1.5. Влияние климатических факторов внешней среды Анголы на техническое состояние электрооборудован ия

1.6. Обзор методов расчета показателей надежности электрооборудования

1.7. Выводы по первой главе.

ГЛАВА 2. МОДЕЛИ РАСЧЕТА ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ЭЛЕКТРООБОРУДОВАНИЯ АНГОЛЫ

2.1. Общие положения по расчету надежности электрооборудования на основе

оценки технического состояния структурных элементов.
СЛАБОЕ НАЖАТИЕ ПРУЖИН КОНТАКТНЫХ ПАР
2.2. Основы расчета технического ресурса и показателей безотказности
электрооборудования.
2.3. Адаптация методов расчета технического ресурса электрооборудования и вероятностей безотказной работы и отказа к утяжеленным условиям
эксплуатации в республике Ангола
2.4. Модель расчета технического ресурса и показателей безотказности
электрооборудования с учетом влияния климатических факторов внешней среды
2.4. Выводы по второй главе.

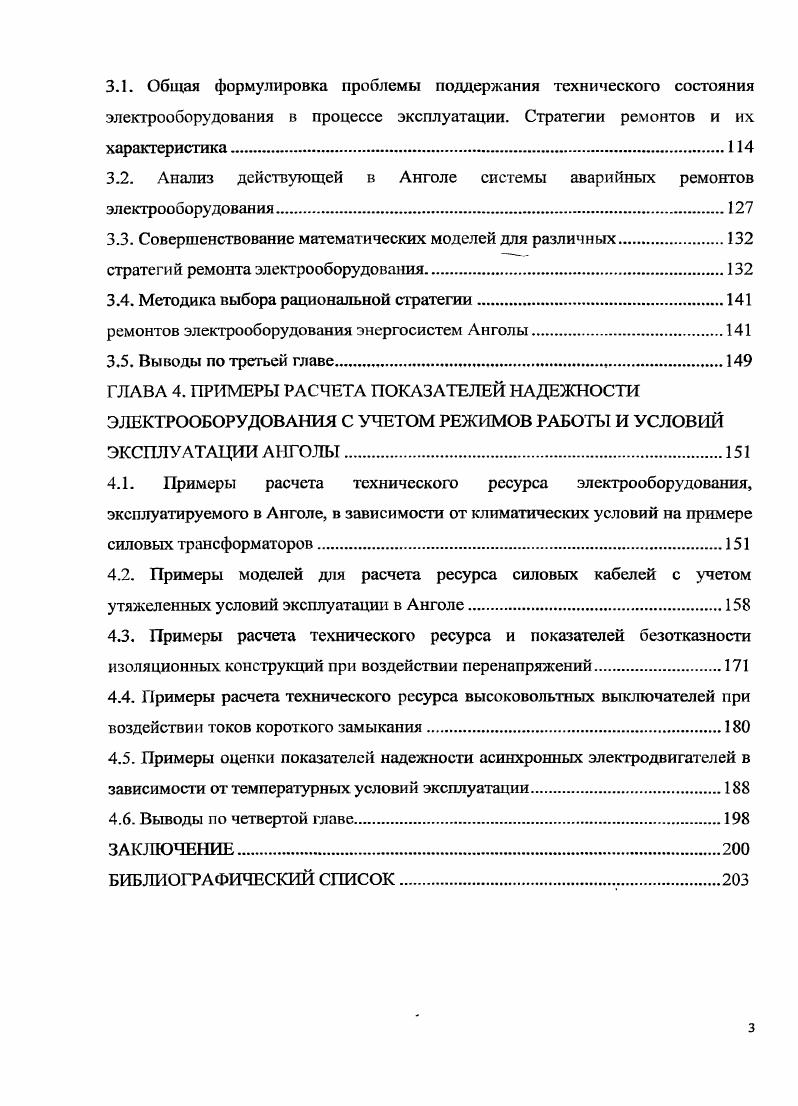

ГЛАВА 3. ВЫБОР СТРАТЕГИИ РЕМОНТОВ ЭЛЕКТРООБОРУДОВАНИЯ С УЧЕТОМ ОСОБЕННОСТЕЙ ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ АНГОЛЫ
3.1. Общая формулировка проблемы поддержания технического состояния электрооборудования в процессе эксплуатации. Стратегии ремонтов и их характеристика.
3.2. Анализ действующей в Анголе системы аварийных ремонтов электрооборудования
3.3. Совершенствование математических моделей для различных
стратегий ремонта электрооборудования
3.4. Методика выбора рациональной стратегии
ремонтов электрооборудования энергосистем Анголы.
3.5. Выводы по третьей главе.
ГЛАВА 4. ПРИМЕРЫ РАСЧЕТА ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ЭЛЕКТРООБОРУДОВАНИЯ С УЧЕТОМ РЕЖИМОВ РАБОТЫ И УСЛОВИЙ ЭКСПЛУАТАЦИИ АНГОЛЫ
4.1. Примеры расчета технического ресурса электрооборудования, эксплуатируемого в Анголе, в зависимости от климатических условий на примере силовых трансформаторов
4.2. Примеры моделей для расчета ресурса силовых кабелей с учетом утяжеленных условий эксплуатации в Анголе
4.3. Примеры расчета технического ресурса и показателей безотказности изоляционных конструкций при воздействии перенапряжений
4.4. Примеры расчета технического ресурса высоковольтных выключателей при воздействии токов короткого замыкания
4.5. Примеры оценки показателей надежности асинхронных электродвигателей в зависимости от температурных условий эксплуатации
4.6. Выводы по четвертой главе.
ЗАКЛЮЧЕНИЕ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.
ВВЕДЕНИЕ
Актуальность


Южная энергосистема является сравнительно небольшой по сравнению с другими. К ней относятся три электростанции небольшой мощности. Самая крупная из них ГЭС Матапа, на которой установлено 3 агрегата по , один из которых находится в нерабочем состоянии после войны и требует восстановления. Две другие электростанции дизельная Лубанго и газовая Шитотто в сумме вырабатывают не более МВт. При этом на Лубанго из 6 агрегатов функционирует только 5, на Шитотто из трех только два. Таким образом, Южная энергосистема зависит от надежного функционирования только ГЭС Матала, построенной на реке Кунене и испытывает острый дефицит в генерирующих и резервирующих мощностях. Основная нагрузка Южной энергосистемы сосредоточена в городах Лубанго и Намибе. Линии 0 кВ и кВ, соединяющие ГЭС Матала с Лубанго и Намибе работают в постоянном режиме. Техническое состояние линий близко к критическому. В связи с этим наблюдаются частые перебои с электроэнергией, что ведет к останову производственного оборудования и экономическому ущербу. Рассмотрим состав основного оборудования ГЭС Матапа. В, Гц, номинальный ток 1, А, коэффициент мощность 0,8. Повышающие силовые трансформаторы производства АСЕС Канада номинальной мощностью , напряжение 0 кВ, ток первичной обмотки 1, А, вторичной , А. Резервный гидрогенератор мощностью 5 кВА, напряжение 0 В, частота Гц, номинальный ток 2, А, коэффициент мощности 0,8. Резервный дизельгенератор мощностью 0 кВА, напряжение 0 В, частота Гц, скорость вращения обмин, коэффициент мощности 0,8. Резервные трансформаторы мощностью 0 кВА, напряжение 0, кВ, ток первичной и вторичной обмоток , и 1, А соответственно. Потребляемая мощность в Южной энергосистеме постепенно увеличивается в связи с развитием производства. В табл. Южной энергосистеме. Из таблицы видно, что располагаемой на данный момент мощности явно не достаточно. Электротехническое оборудование часто работает в утяжеленных режимах. Техническое состояние действующего оборудования после войны за независимость страны также оставляет желать лучшего. Энергосистема Центра является чуть более разветвленной по сравнению с системой Юга. К ней относятся несколько электростанций, крупнейшей из которых является ГЭС Биопио. МВт на напряжении 6 кВ. Генераторы приводятся в действие гидротурбинами со скоростью вращения 0 обмин. Падение воды ,5 м. На ГЭС установлены силовые трансформаторы мощностью 4,5 на напряжение 6 кВ, Ток первичной обмотки 4 А, вторичной ,4 А. На трансформаторах имеются устройства РПН. Таблица 1. Прогноз потребления электрической мощности по Южной энергосистеме в МВт до года. Лубанго Индустриальный проект Жилищный проект Туристический цснтрспорт Различный 9. Томбуа Индустриальный . Намнбн Жилищный проект Индустриальный Сельское хозяйство 8. Каццинга Проект Каццинга Всего . Гц. Для питания нагрузки и связи электростанций в энергосистеме Центр в Биопио установлено ряд трехобмоточных сетевых трансформаторов мощностью МВА мощность на низкой стороне 5 МВА на напряжение 6 кВ, ток на высокой стороне , А, ток на средней стороне 4,3 А, на низкой 1,9 А. Кроме того, в Биопио имеется энергоблок с газовой турбиной мощностью ,8 МВт. На этом блоке установлен повышающий трансформатор МВА на напряжение 0 кВ. В Лобитто имеется 4 группы дизельгенераторов типа Р1е1зПск, из которых только 3 находятся в рабочем состоянии. Каждая группа имеет мощность по 5. МВт на напряжении б. ЗкВ. Через трансформаторы на напряжении ЗОкВ эта мощность выдается в систему. Также имеется 8 групп дизель генераторов мощностью 1. МВт каждая. Напряжение генераторов 0В. В систему мощность выдается через повышающие трансформаторы на напряжении ЗОкВ. В центральной системе имеются также резервные дизельгенераторы на случай аварии. Основными линиями электропередач являются линия 0кВ Биопио Килсва линия бОкВ Биопио Катумбела линия бОкВ Катумбела Кавака бОкВ. Все они находятся в рабочем состоянии. Потребляемая мощность в Центральной энергосистеме постепенно увеличивается в связи с развитием производства. В табл. Центральной энергосистеме.
