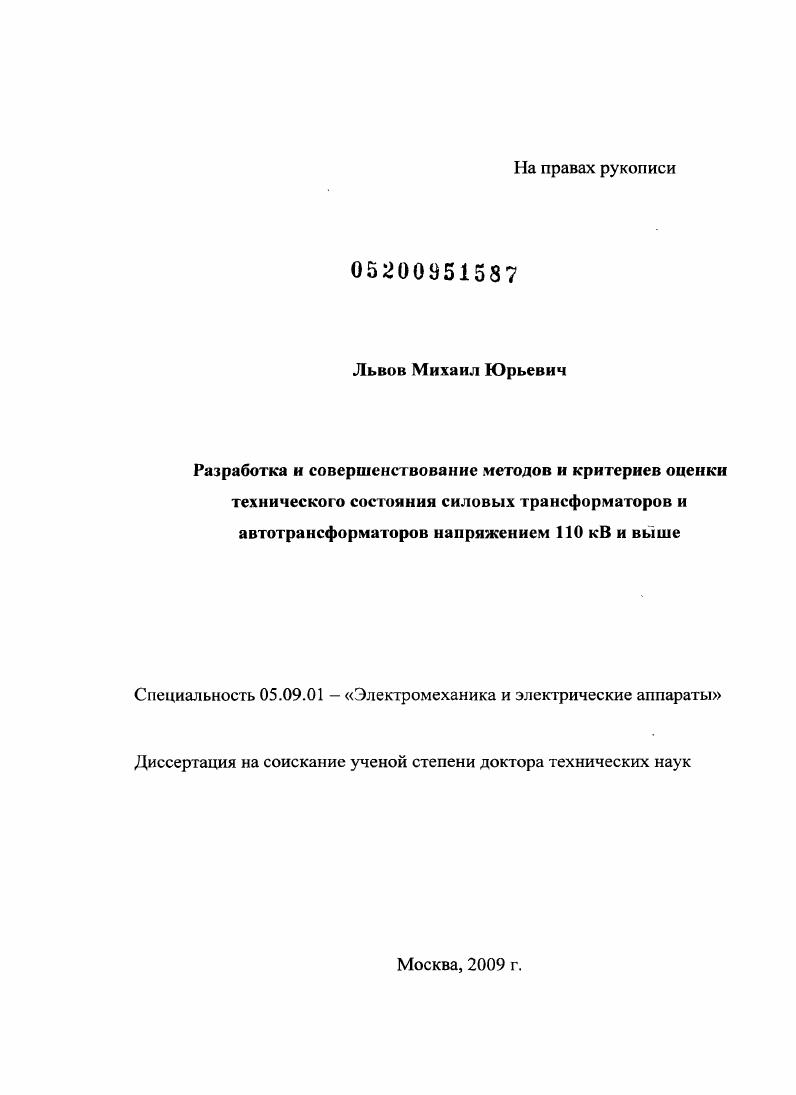

Разработка и совершенствование методов и критериев оценки технического состояния силовых трансформаторов и автотрансформаторов напряжением 110 кВ и выше

• Автор: Львов, Михаил Юрьевич
• Шифр специальности: 05.09.01
• Научная степень: Докторская
• Год защиты: 2009
• Место защиты: Москва
• Количество страниц: 253 с. : ил.

Глава 1. Глава 2. Глава 3. Глава 4. Департамент электрических сетей РАО ЕЭС России, от 5г. Для исследования коллоиднодисперсных процессов в масляном канате, разработки методов контроля и стратегии эксплуатации высоковольтных герметичных вводов трансформаторов используются физикохимические методы анализа масла и твердой изоляции, механизмы теории электрического пробоя масляных промежутков в технике высоких напряжений, элементы теории физической химии дисперсных систем, закономерности рассеяния света малыми частицами в физической оптике, методы теории принятия решений и элементы теории технической диагностики, что в сочетании с экспериментальными исследованиями процессов, происходящих в изоляции вводов, обеспечивают комплексный подход к оценке состояния и дальнейшей эксплуатации высоковольтных герметичных вводов трансформаторов. Достоверность результатов основана на использовании положений фундаментальных наук, в первую очередь из техники высоких напряжений, физической и коллоидной химии, физической оптики, теории распознавания образов, технической диагностики и теории принятия решений, подтвержденных экспериментальными данными и опытом эксплуатации.


Установление взаимосвязи повреждений герметичных высоковольтных вводов трансформаторов изза перекрытия масляного канала с коллоиднодисперсными процессами в трансформаторном масле. Объяснение на этой основе того, что старение трансформаторного масла является результатом не только окислительных процессов, но и следствием образования и роста размеров металлосодержащих коллоидных частиц, в первую очередь нафтена
тов меди и железа. При этом наибольшая роль в снижении электрической прочности масляного канала принадлежит коллоидным частицам размером более 0 А. Методика контроля развития коллоиднодисперсных процессов в трансформаторном масле высоковольтных герметичных вводов в эксплуатации, основанная на измерении мутности масла. Обоснование необходимости проведения ремонта высоковольтных герметичных вводов трансформаторов с частичной разборкой, заменой масла, очисткой внутренней поверхности фарфора и внешней поверхности остова при развитии коллоиднодисперсных процессов в масляном канале на основе учета возможного риска повреждения оборудования и затрат на его снижение. Результаты анализа применения показателей технического состояния высоковольтных герметичных вводов, с учетом действующих норм и опыта эксплуатации, для выявления дефектов в масляном канале, в частности показавшие, что хроматографический анашз растворенных в масле газов не позволяет своевременно их обнаруживать. Даны рекомендации по нормированию мутности масла для выявления дефектов вводов. При этом значение мутности масла более м1 указывает на ускоренное развитие процесса коллоидного старения масла, которое ведет к снижению электрической прочности масляного каната.
