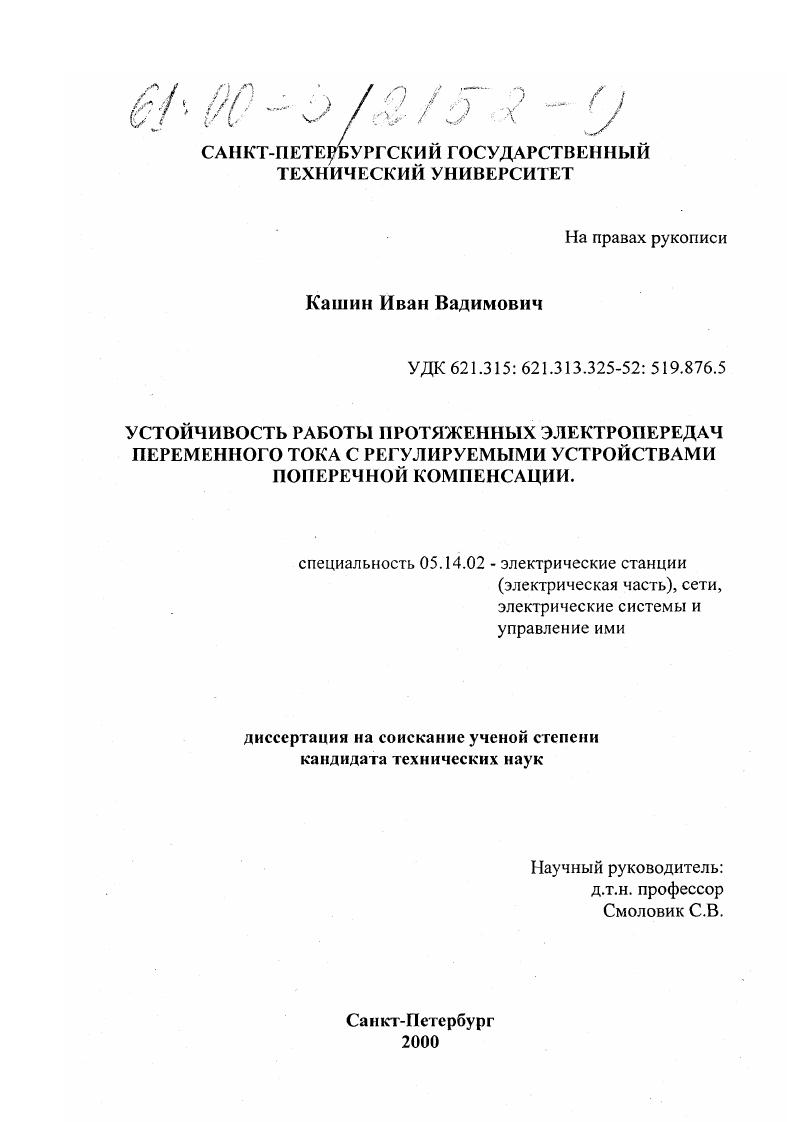

Устойчивость работы протяженных электропередач переменного тока с регулируемыми устройствами поперечной компенсации

• Автор: Кашин, Иван Вадимович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Санкт-Петербург
• Количество страниц: 166 с.

1.1. Анализ теоретических и практических исследований в области обеспечения работоспособности протяженных электропередач переменного тока.

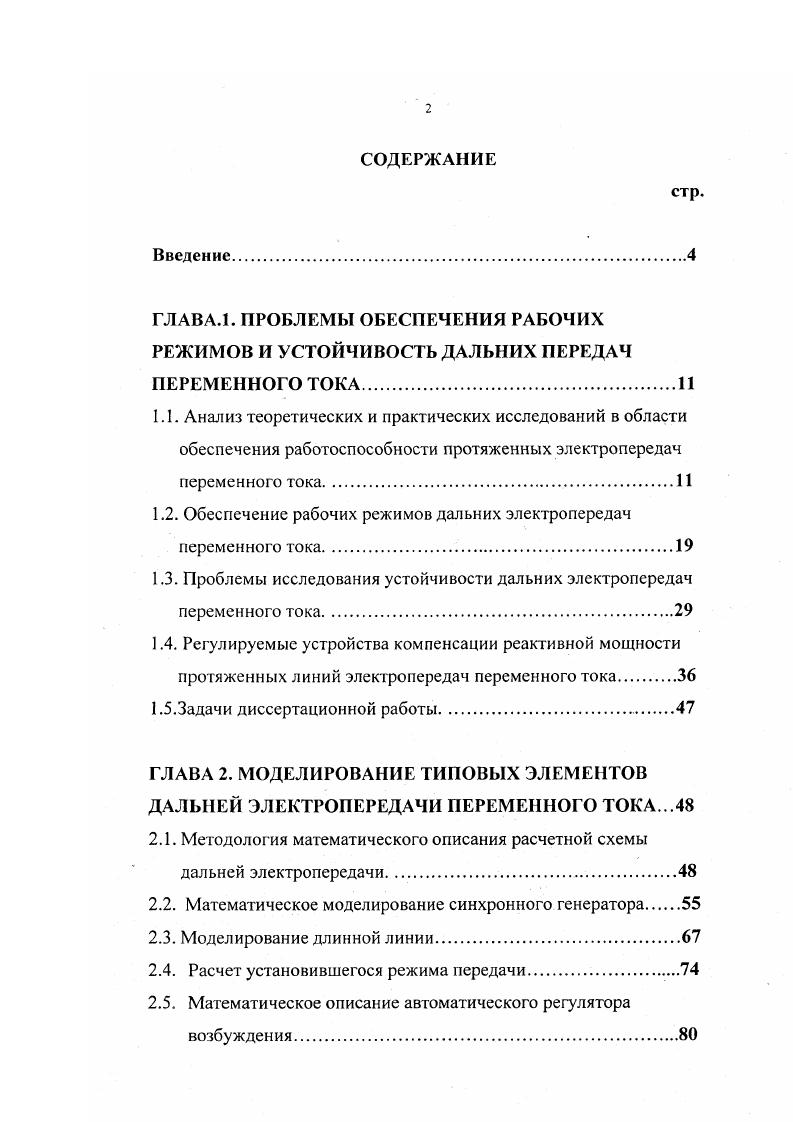

1.2. Обеспечение рабочих режимов дальних электропередач переменного тока.

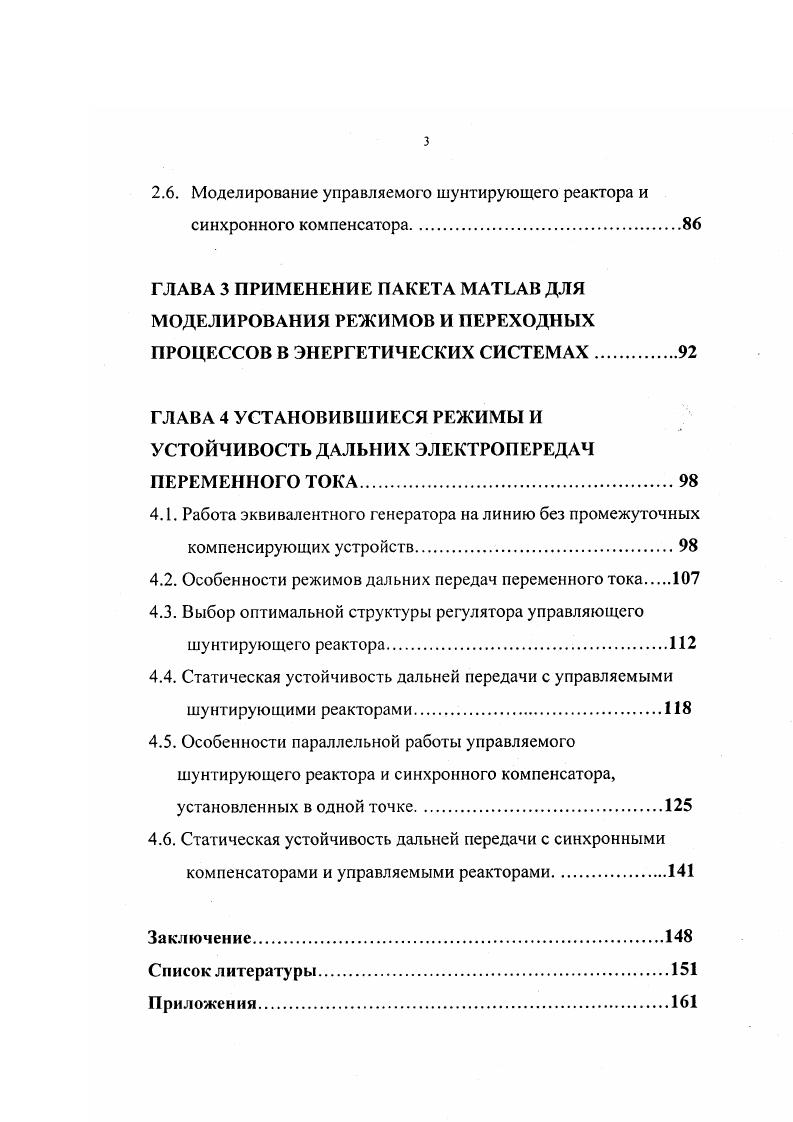

1.3. Проблемы исследования устойчивости дальних электропередач переменного тока.

1.4. Регулируемые устройства компенсации реактивной мощности протяженных линий электропередач переменного тока

1.5.Задачи диссертационной работы.

ГЛАВА 2. МОДЕЛИРОВАНИЕ ТИПОВЫХ ЭЛЕМЕНТОВ

ДАЛЬНЕЙ ЭЛЕКТРОПЕРЕДАЧИ ПЕРЕМЕННОГО ТОКА

2.1. Методология математического описания расчетной схемы дальней электропередачи.

2.2. Математическое моделирование синхронного генератора

2.3. Моделирование длинной линии.

2.4. Расчет установившегося режима передачи

2.5. Математическое описание автоматического регулятора возбуждения
2.6. Моделирование управляемого шунтирующего реактора и
синхронного компенсатора.
ГЛАВА 3 ПРИМЕНЕНИЕ ПАКЕТА ДЛЯ МОДЕЛИРОВАНИЯ РЕЖИМОВ И ПЕРЕХОДНЫХ ПРОЦЕССОВ В ЭНЕРГЕТИЧЕСКИХ СИСТЕМАХ
ГЛАВА 4 УСТАНОВИВШИЕСЯ РЕЖИМЫ И УСТОЙЧИВОСТЬ ДАЛЬНИХ ЭЛЕКТРОПЕРЕДАЧ ПЕРЕМЕННОГО ТОКА.
4.1. Работа эквивалентного генератора на линию без промежуточных компенсирующих устройств.
4.2. Особенности режимов дальних передач переменного тока
4.3. Выбор оптимальной структуры регулятора управляющего шунтирующего реактора.
4.4. Статическая устойчивость дальней передачи с управляемыми шунтирующими реакторами .
4.5. Особенности параллельной работы управляемого шунтирующего реактора и синхронного компенсатора, установленных в одной точке.
4.6. Статическая устойчивость дальней передачи с синхронными компенсаторами и управляемыми реакторами
Заключение
Список литерату


Видно, что, если обеспечить на всех проводах ВЛ напряженность электрического поля Е близкой к допустимой Едоп, натуральная мощность будет расти пропорционально числу составляющих в фазе. Активное сечение и диаметр провода определяются только оптимальной плотностью тока и отношением максимальной передаваемой по линии мощности к натуральной. Оптимальное отношение передаваемой мощности к натуральной определяется в результате анализа нормальных и аварийных режимов работы электропередачи с учетом системных ограничений. Для любого класса напряжения и среднего междуфазового расстояния может быть определено минимальное число проводов в фазе
Пмиш соответствующее минимальной передаваемой мощности. Верхний предел числа проводов в фазе и, соответственно, передаваемой мощности, определяется по экономическим соображениям. Число проводов в фазе увеличивается пропорционально рабочему напряжению линии, а провода в расщепленной фазе располагаются таким образом, что максимальная напряженность поля Емакс, па поверхности каждого провода равна допустимой напряженности Едоп по условию ограничения коронного разряда на проводах или близка к ней. При оптимальном расположении проводов размеры фаз увеличиваются при увеличении числа проводов в фазе. Уменьшения размеров фаз можно достигнуть путем уменьшения междуфазовых расстояний. Новые конструкции линий не требуют использования принципиально новой технологии сооружения линий. Используются стандартные провода, стандартные изоляторы и сцепная арматура. Нестандартными являются только расположение проводов в пространстве и конструкции опор, хотя все конструктивные элементы опор сохраняются неизменными.
