Исследование схем транспозиции дальних и сверхдальних линий электропередачи

• Автор: Красильникова, Татьяна Германовна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Новосибирск
• Количество страниц: 148 с. : ил.

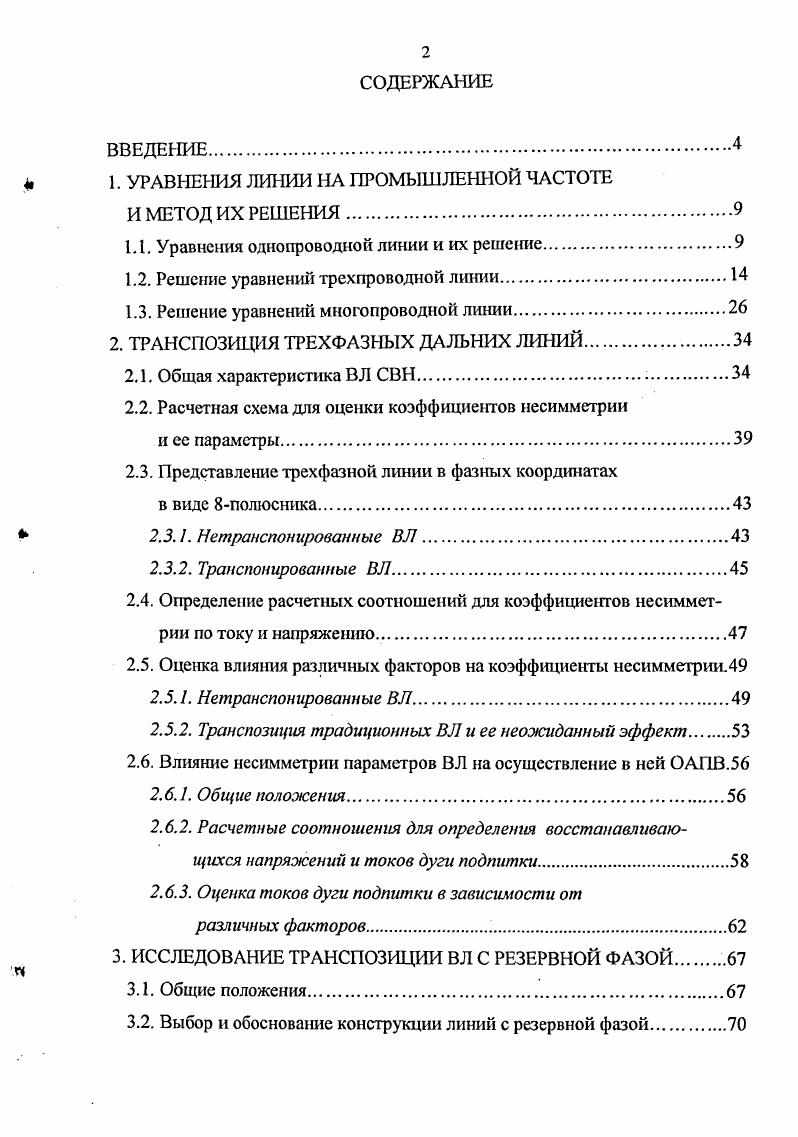

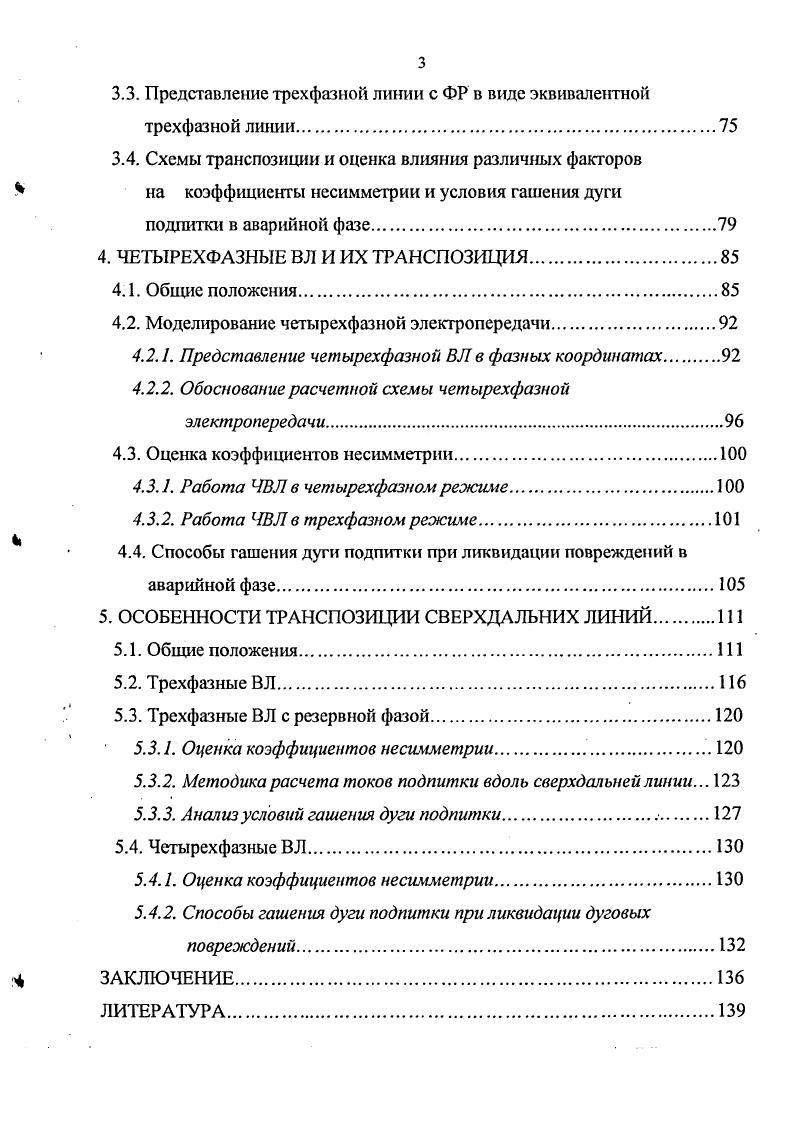

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. УРАВНЕНИЯ ЛИНИИ НА ПРОМЫШЛЕННОЙ ЧАСТОТЕ

И МЕТОД ИХ РЕШЕНИЯ.

1.1. Уравнения однопроводной линии и их решение

1.2. Решение уравнений трехпроводной линии

1.3. Решение уравнений многопроводной линии.

2. ТРАНСПОЗИЦИЯ ТРЕХФАЗНЫХ ДАЛЬНИХ ЛИНИЙ

2.1. Общая характеристика В Л СВН.

2.2. Расчетная схема для оценки коэффициентов несимметрии

и ее параметры

2.3. Представление трехфазной линии в фазных координатах
в виде 8полюсника
2.3.1. Не транспонированные ВЛ.
2.3.2. Транспонированные ВЛ
2.4. Определение расчетных соотношений для коэффициентов несимметрии по току и напряжению.
2.5. Оценка влияния различных факторов на коэффициенты несимметрии.
2.5.1. Нетранспонированные ВЛ
2.5.2. Транспозиция традиционных ВЛ и ее неожиданный эффект
2.6. Влияние несимметрии параметров В Л на осуществление в ней ОАПВ.
2.6.1. Общие положения.
2.6.2. Расчетные соотношения для определения восстанавливающихся напряжений и токов дуги подпитки
2.6.3. Оценка токов дуги подпитки в зависимости от
различных факторов
3. ИССЛЕДОВАНИЕ ТРАНСПОЗИЦИИ ВЛ С РЕЗЕРВНОЙ ФАЗОЙ.
3.1. Общие положения
3.2. Выбор и обоснование конструкции линий с резервной фазой
3.3. Представление трехфазной линии с ФР в виде эквивалентной трехфазной линии
3.4. Схемы транспозиции и оценка влияния различных факторов на коэффициенты несимметрии и условия гашения дуги подпитки в аварийной фазе.
4. ЧЕТЫРЕХФАЗНЫЕ ВЛ И ИХ ТРАНСПОЗИЦИЯ
4.1. Общие положения.
4.2. Моделирование четырехфазной электропередачи.
4.2. Представление четырехфазной ВЛ в фазных координатах
4.2.2. Обоснование расчетной схемы четырехфазной электропередачи
4.3. Оценка коэффициентов несимметрии.
4.3.1. Работа ЧВЛ в четырехфазном режиме
4.3.2. Работа ЧВЛ в трехфазном режиме.
4.4. Способы гашения дуги подпитки при ликвидации повреждений в аварийной фазе.
5. ОСОБЕННОСТИ ТРАНСПОЗИЦИИ СВЕРХДАЛЬНИХ ЛИНИЙ
5.1. Общие положения
5.2. Трехфазные ВЛ
5.3. Трехфазные ВЛ с резервной фазой
5.3.1. Оценка коэффициентов несимметрии.
5.3.2. Методика расчета токов подпитки вдоль сверхдальней линии.
5.3.3. Анализ условий гашения дуги подпитки
5.4. Четырехфазные ВЛ.
5.4.1. Оценка коэффициентов несимметрии.
5.4.2. Способы гашения дуги подпитки при ликвидации дуговых повреждений.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Обнаружен применительно к традиционным трехфазным линиям транспозиционный эффект, состоящий в том, что минимальные коэффициенты не-симметрии по обратной последовательности имеют место не при равномерном шаге транспозиции, как это считалось до сих пор, а при увеличенном шаге транспозиции на среднем участке на -% по сравнению с крайними участками, что приводит к снижению коэффициентов несимметрии почти на порядок. Предложен способ гашения дуги подпитки при ликвидации однофазных дуговых замыканный в четырехфазных линиях компенсированного типа, заключающийся в использовании индуктивных и емкостных элементов, включаемых на время ликвидации повреждения в нейтраль шунтирующих реакторов фаз а или а, причем при аварии на фазе а вводится индукгивность, а в случае аварийной фазы а - емкость. Решена проблема гашения дуги подпитки при ликвидации однофазных дуговых замыканный в четырехфазных линиях полуволнового типа за счет применения на линии четырех циклов транспозиции и шунтирования поврежденной фазы после ее отключения в концевых и среднем пунктах линии. Практическая ценность. Предложено в трехфазных линиях традиционного типа при длине более 0 км применять вместо двух циклов транспозиции с равномерным шагом одноцикловую транспозицию, но с увеличенным средним шагом, что является более эффективным решением. Обоснованы схемы транспозиций с учетом требований по уровням несимметрии и по условиям гашения дуги подпитки, возникающей при ликвидации однофазных повреждений, в нетрадиционных линиях компенсированного типа, включая трехфазные ВЛ с резервной фазой и четырехфазные ВЛ. Разработаны схемы транспозиции для сверхдальних линий полуволнового типа, в том числе для традиционных трехфазных линий, трехфазных ВЛ с резервной фазой и четырехфазных линий. Основные положения, выносимые на защиту. Методика расчета в линиях различного типа уровней несимметрии в нормальных режимах и токов дуги подпитки, возникающих при устранении однофазных замыканий. Результаты анализа уровней несимметрии и условий гашения дуги подпитки в трехфазных линиях с резервной фазой. Результаты исследований схем транспозиции дальних четырехфазных линий и дополнительных мероприятий для успешной ликвидации однофазных дуговых повреждений. Рекомендации по осуществлению схем транспозиции в полуволновых линиях различного конструктивного исполнения. Апробация работы. Основные результаты работы докладывались и обсуждались на международном российско-корейском симпозиуме в области науки и технологий (г. Новосибирск, г. Энергетическое сотрудничество в Северо-Восточной Азии» (г. Иркутск, г. Передача энергии переменным током на дальние и сверхдальние расстояния» (г. Новосибирск, г. Энергетика, экология, энергосбережение, транспорт» (г. Тобольск, г. Ре1егЬиг§ РоуегТссЬ ), состоявшейся в Санкт-Петербурге - июля г. Реализация результатов работы. Основные результаты проведенных диссертантом исследований использованы в Сибирском НИИ Энергетики при выполнении по заданию РАО «ЕЭС России» НИР «Предложение и их обоснование по повышению пропускной способности основной электрической сети в направлении Сибирь - Урал на период до года». МЭС Сибири, где используются при анализе схем и режимов межсистемной связи кВ Сибирь - Урал. Публикации. Результаты выполненных исследований опубликованы в печатных работах, в том числе в двух статьях и восьми докладах на международных конференциях. Структура работы. Диссертационная работа состоит из введения, пяти глав, заключения, списка используемой литературы го наименований. Работа изложена на 8 страницах основного текста, содержит рису! Для нахождения пространственно-временного распределения величин тока в линии 1(хЛ) и напряжения на проводах и(х,() в общем случае используются телеграфные уравнеш1я, представляющие уравнения в частных производных относительно токов и напряжений [7]. В случае анализа гармонических установившихся режимов, в том числе и на промышленной частоте, телеграфсгые уравнения преобразуются к обыкновенным дифференциальным уравнениям относительно комплексных величин токов и напряжений в зависимости от координаты х. Для однопроводной линии (рис. Рис. У = (1. Я - радиус провода. Система (1. М=и„*Е+1„сМ, С. Un, 1п - заданные напряжение и ток на приемном конце линии; U(x), ! В дальнейшем анализ будет проводиться относительно режимных параметров на отправном и приемном концах линии (рис.
