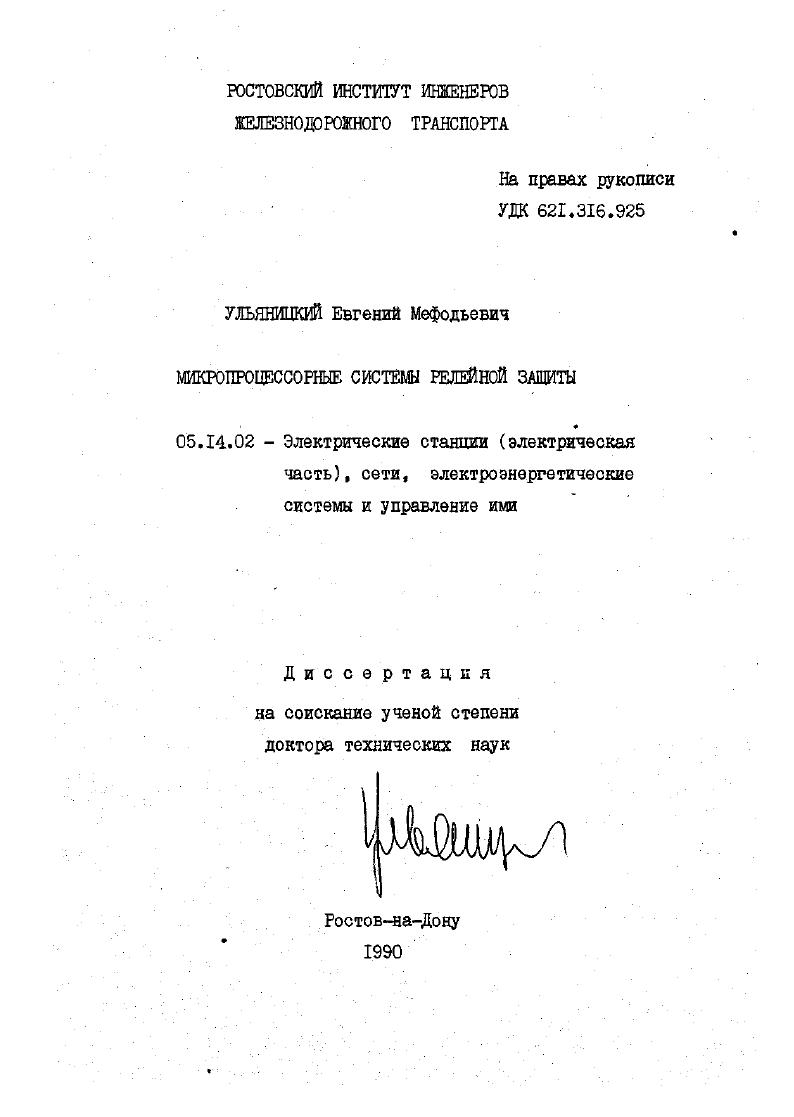

Микропроцессорные системы релейной защиты

• Автор: Ульяницкий, Евгений Мефодьевич
• Шифр специальности: 05.14.02
• Научная степень: Докторская
• Год защиты: 1990
• Место защиты: Ростов/н/Д
• Количество страниц: 485 с.

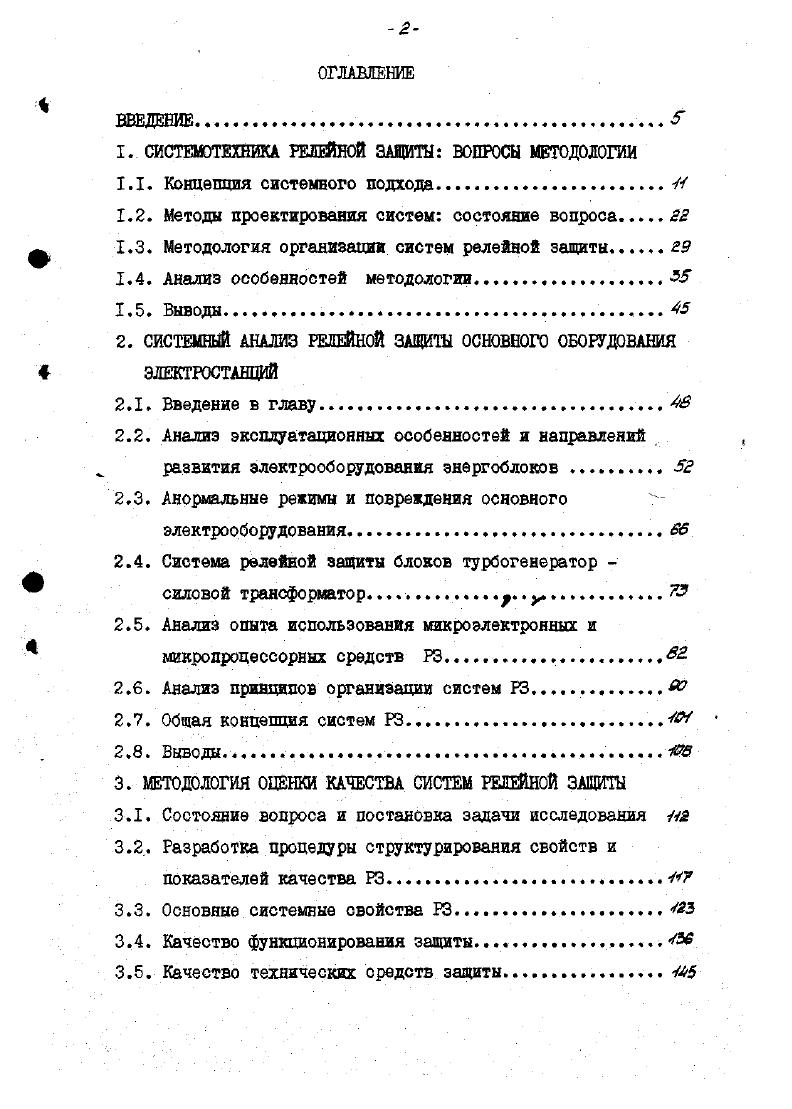

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СИСТЕМОТЕХНИКА РЕЛЕЙНОЙ ЗАЩИТЫ ВОПРОСЫ МЕТОДОЛОГИИ

1.1. Концепция системного подхода,.

1.2. Методы проектирования систем состояние вопроса

1.3. Методология организации систем релейной защиты

1.4. Анализ особенностей методологии

1.5. Выводы.

2. СИСТЕМНЫЙ АНАЛИЗ РЕЛЕЙНОЙ ЗАЩИТЫ ОСНОВНОГО ОБОРУДОВАНИЯ ЭЛЕКТРОСТАНЦИЙ

2Л Введение в главу.

2.2. Анализ эксплуатационных особенностей и направлений развития электрооборудования энергоблоков
2.3. Анормальные режимы и повреждения основного электрооборудования. .
2.4. Система релейной защиты блоков турбогенератор силовой трансформатор. . у.Я
2.5. Анализ опыта использования микроэлектронных и микропроцессорных средств РЗ
2.6. Анализ принципов организации систем РЗ.
2.7. Общая концепция систем РЗ
2.8. Выводы 4В
3. МЕТОДОЛОГИЯ ОЦЕНКИ КАЧЕСТВА СИСТЕМ РЕПЕЙНОЙ ЗАЩИТЫ
3.1. Состояние вопроса и постановка задачи исследования Н
3.2. Разработка процедуры структурирования свойств и показателей качества РЗ.
3.3. Основные системные свойства РЗ .
3.4. Качество функционирования защиты .8,
3.5. Качество технических средств защиты.
36 Структура эффективности РЗ У
3.7. Техническая эффективность релейной защиты
3.8. Метод оценки техникоэкономической эффективности систем РЗ . . т
3.9. Особенности оценки экономической эффективности РЗ 3 ЗЛО. Выводы. . ДГ
4. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ДМФЕРЕНЦИАЛЬНОГО
ПРИНЦИПА РЕЛЕЙНОЙ ЗАЩИТЫ
4.1. Ретроспективный анализ исследований дифференциальной
защиты. .
4.2. Методы и алгоритмы анализа фазовых отношений гармонических сигналов в РЗ
4.3. Новые принципы выполнения дифференциальной защиты
с торможением. В
4.4. Классификация ДТЗ .ВУЗ
4.5. Анализ эффективности алгоритмов ДТЗ
4.6. Выводы, . й
5. МОДЕЛИРОВАНИЕ СИСТЕМ РЕЛЕЙНОЙ ЗАЩИТЫ
5.1. Состояние вопроса. Основы классификации. Постановка задачи.
5.2. Структура комплекса моделей РЗ
5.3. Моделирование повреждений и входных сигналов РЗ.
5.4. Отношения совместимости и несовместимости в системах КЗ
5.5. Реляционные модели систем РЗ .
5.6. Выводы
6. МЕТОДЫ ОРГАНИЗАЦИИ СИСТЕМ РЕЛЕЙНОЙ ЗАЩИТЫ
6Л. Структуризация функций системы Я
6.2. Организация функциональной структуры систем РЗ.
6.3. Оптимальное распределение функций в системах 3 постановка задачи.
6.4. Методы и алгоритмы распределения функций РЗ.
6.5. Оптимизация надежности функционирования систем РЗ.
6.6. Выводы по главе. В
7 . 1ИКРОПРОЩССОРНЫЕ МНОГОМАШИННЫЕ СИСТЕ1Й РЕЛЕЙНОЙ ЗАЩИТЫ
БЛОКОВ ТУРБОГЕНЕРАТОР СИЛОВОЙ ТРАНСФОРМАТОРт
7.1. Введение в главу .
7.2. Структура систем5
7.3. Структура программных средств .
7.4. Алгоритмы функционирования
7.5. Показатели качества технических средств систем РЗ.ЗЯГ
7.6. Выводы . .
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Любое расширение состава команд происходит за счет использования дополнительных аппаратных средств. Поэтому, с точки зрения стоимости и надежности, следует использовать минимальную систему команд. Вместе с тем ее расширение сокращает объем программ и время их выполнения. АпС, но обеспечивает максимальное быстродействие. Использование программных средств требует. На этом последнем этапе выполняется окончательная оценка СРЗ, всех ее показателей качества, экономической эффективности. Изве- • стны три концепции выбора рациональных решений: пригодности, оптимизации и адаптивизации /, /. Концепция рационального выбора есть та основа, на которой формируются функции выбора (решающие правила) и критерии пригодности, оптимальности и адаптивизации. А - множество альтернативных решений. Если критерий комплексный (векторный), то неравенство должно выполняться для всех частных показателей критерия. В качестве критериев пригодности используются критерии приемлемого результата, допустимой гарантии, допустимого гарантированного результата. Концепция оптимизации, наиболее известная, использует критерии: максимального результата, наибольшего среднего результата, наибольшей вероятности гарантии результата и наибольшего гарантированного результата. Использование концепции оптимизации ограничено тем, что ее можно применять, когда условия и ограничения фиксированы и не меняются на всех этапах жизненного цикла СЕЗ. Суть его в том, что на каждом этапе генерируется и с помощью критериев отбирается несколько лучших или близких к ним альтернатив (вариантов). На следующем этапе процедура повторяется, но используются другие критерии, учитывающие дополнительную информацию, полученную на предыдущем этапе. Ш и ТЭЗами, оптимизация надежности, схемотехническое проектирование УРЗ, ТЭЗов). На заключительном этапе, когда уже выполнен значительный объем ОКР (схемотехника, конструирование, программирование) по существу имеется один вариант СРЗ, пригодность которого необходимо определить. В случае непригодности по отдельным частным показателям производят его доработку, корректируя решения, принятые на более ранних этапах. I. В многофункциональных системах РЗ крупных электроэнергетических объектов существуют определенные отношения и связи между различными защитами: функционального резервирования, согласование времени действия, разделения аппаратно-программных ресурсов, блокировок. Эти отношения и связи предопределяют структуру и состав технических средств БЗ. Они обусловливают появление системных . КЗ, на ее качество и эффективность. Поэтому представляется необходимым выделить в теории РЗ самостоятельный раздел - системотехника релейной защиты. Системотехника релейной защиты - научное направление, изучающее системные, в том числе структурные, свойства систем РЗ, процессы их разработки и эксплуатации; разрабатывающее метода системного описания и моделирования; анализа, синтеза и организации систем; метода оценки их качества и эффективности. Анализ эволюции и опыта разработки технических систем выявил следующие основные свойства а принципы их организации: функционально-структурный подход, вытекающий из первичности функций системы и вторичности ее структур; модульность, агрега газацию* оптимальное соотношение специализированных и универсальных технических средств; гибкость и функциональная расширяемость, однородность и регулярность структуры. Эти принципы и свойства целесообразно использовать при разработке методологии системотехнического проектирования РЗ, расширив ее за счет учета свойств и принципов организации последней. Общая процедура разработки систем РЗ включает фазы системного анализа и системотехнического проектирования. Системный анализ содержит два этапа: анализ проблемы создания системы РЗ и разработка ее концепции. На первом этапе необходимо решить задачи анализа тенденций развития и совершенствования основного энерго-оборудования, определения основных функций системы* анализа принципов организации систем РЗ, противоречий и несовершенств РЗ, Формирования, структуры целей, системы защиты.
