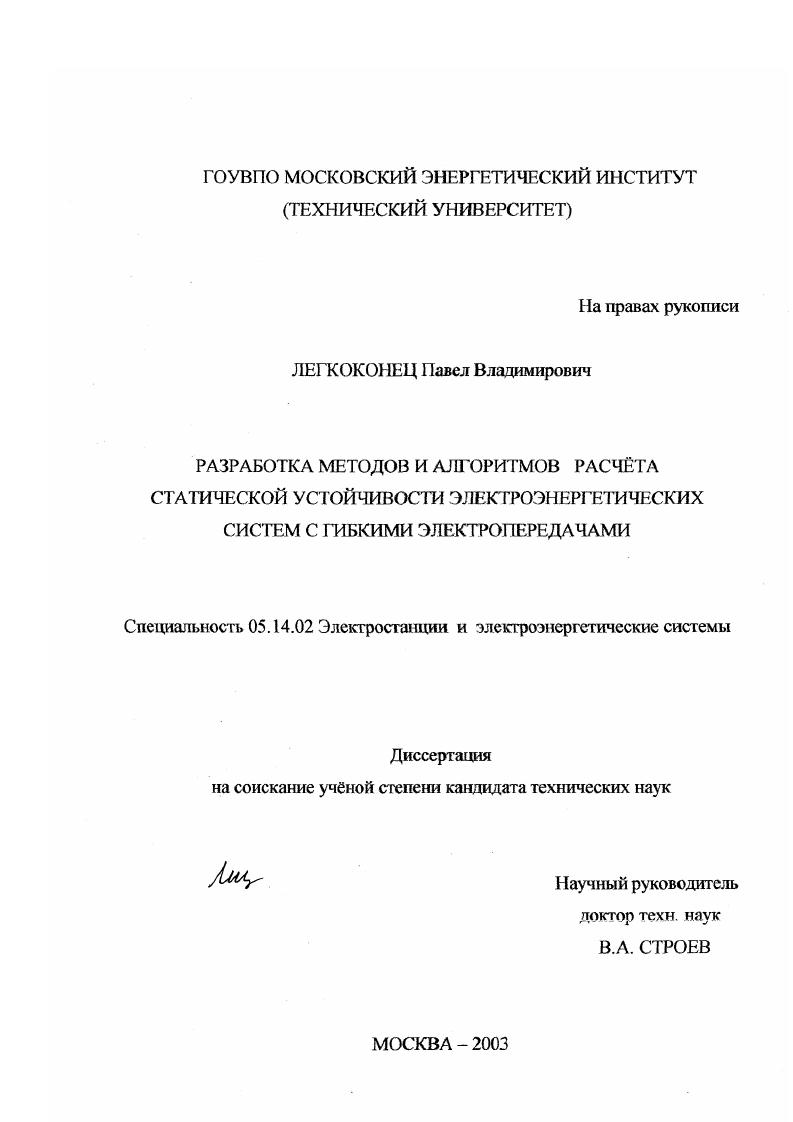

Разработка методов и алгоритмов расчёта статической устойчивости электроэнергетических систем с гибкими электропередачами

• Автор: Легкоконец, Павел Владимирович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 131 с. : ил

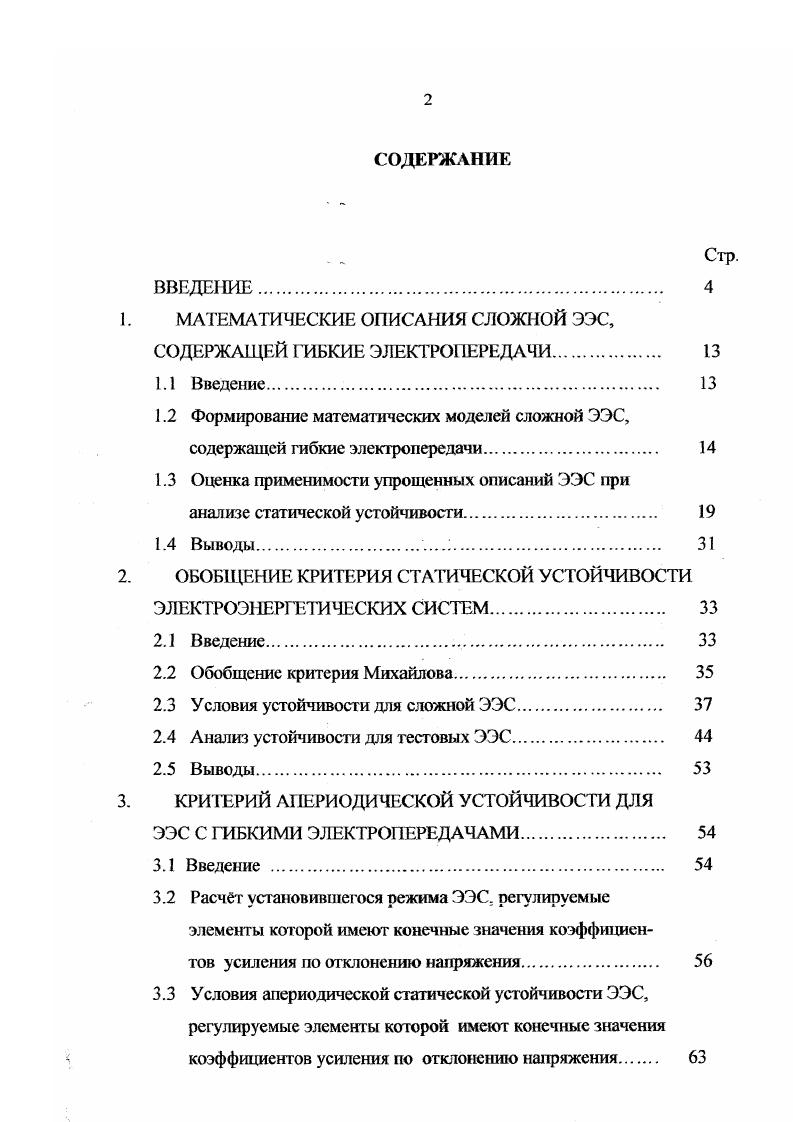

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. МАТЕМАТИЧЕСКИЕ ОПИСАНИЯ СЛОЖНОЙ ЭЭС,

СОДЕРЖАЩЕЙ ГИБКИЕ ЭЛЕКТРОПЕРЕДАЧИ

1.1 Введение.

1.2 Формирование математических моделей сложной ЭЭС, содержащей гибкие электропередачи.
1.3 Оценка применимости упрощенных описаний ЭЭС при анализе статической устойчивости
1.4 Выводы

2. ОБОБЩЕНИЕ КРИТЕРИЯ СТАТИЧЕСКОЙ УСТОЙЧИВОСТИ

ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМ.

2.1 Введение.

2.2 Обобщение критерия Михайлова.
2.3 Условия устойчивости для сложной ЭЭС.
2.4 Анализ устойчивости для тестовых ЭЭС.
2.5 Выводы.
3. КРИТЕРИЙ АПЕРИОДИЧЕСКОЙ УСТОЙЧИВОСТИ ДЛЯ
ЭЭС С ГИБКИМИ ЭЛЕКТРОПЕРЕДАЧАМИ
3.1 Введение
3.2 Расчт установившегося нежима ЭЭС. оегулиоуемые
г Л Л. А
элементы которой имеют конечные значения коэффициентов усиления по отклонению напряжения
3.3 Условия апериодической статической устойчивости ЭЭС, регулируемые элементы которой имеют конечные значения
коэффициентов усиления по отклонению напряжения

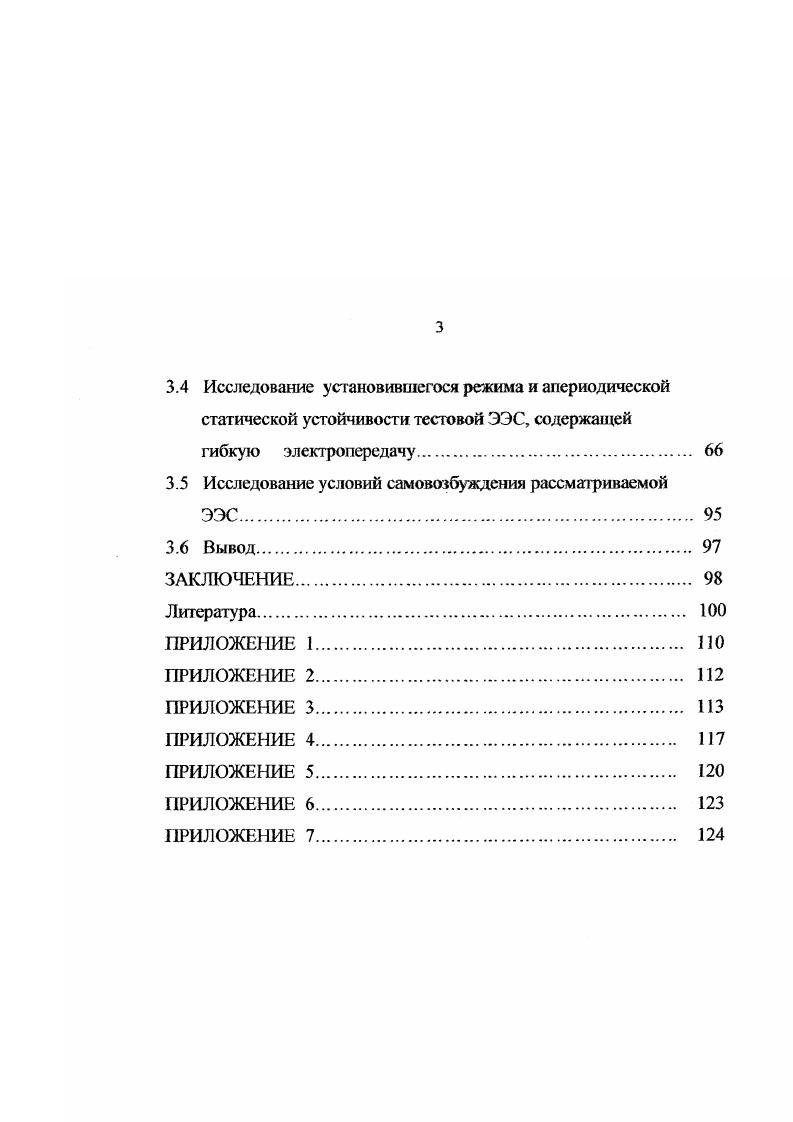

3.4 Исследование установившегося режима и апериодической статической устойчивости тестовой ЭЭС, содержащей
гибкую электропередачу
3.5 Исследование условий самовозбуждения рассматриваемой
3.6 Вывод
ЗАКЛЮЧЕНИЕ
Литература


Апериодическая статическая устойчивость ЭЭС с регулируемыми объектами во многом определяется статической точностью поддержания напряжения этими объектами. В известной литературе, посвящённой анализу установившихся режимов и апериодической устойчивости ЭЭС, полагается, что автоматически управляемые объекты ЭЭС поддерживают напряжения в точках своего подключения постоянным, и нс исследуется вопрос о влиянии параметров систем автоматического регулирования этих объектов на условия апериодической устойчивости ЭЭС. Тем не менее, для современных ЭЭС с гибкими электропередачами есть необходимость в таких исследованиях, поскольку в ряде работ, посвящённых анализу устойчивости подобных ЭЭС, рассматриваются управляемые компенсирующие устройства с относительно низкими (< ) коэффициентами усиления по отклонению напряжения. В настоящее время, на основании (,], исследования апериодической устойчивости ЭЭС совмещаются с расчётами установившихся режимов ЭЭС методом Ньютона. Накоплен большой опыт расчёта установившихся режимов методом Ньютона, разработаны эффективные и надёжные промышленные программы (“КУРС”, “РАЗТИ”, “Б-6”). Ньютона, не изменяя их вычислительных характеристик. Решению этих актуальных вопросов посвящена данная диссертационная работа. Разработка критерия статической устойчивости современных сложных ЭЭС, элементы которых имеют трансцендентные передаточные функции. Разработка м его дики и алгоритма расчёта установившегося режима и апериодической устойчивости сложных ЭЭС, регулируемые элементы которых имеют конечные коэффициенты усиления по отклонению напряжения, отвечающих следующему требованию: алгоритм расчёта должен давать возможность максимально использовать существующие программы расчета установившегося режима электрических систем, реализующих метод Ньютона, с минимальными затратами на модификацию и сохранением при этом основных вычислительных характеристик исходной программы. Математическое моделирование электрических систем с применением математического аппарата теории передачи энергии переменным током, теории устойчивости, методов линейной алгебры. Достоверность полученных результатов подтверждается совпадением результатов расчётов тестовых схем, полученных по разработанным в диссертации, и по известным (в том числе промышленным) программам. Сформированная математическая модель ЭЭС учитывает распределённость параметров линий электропередач (ЛЭП). Эта модель может' служить эталоном, и по результатам расчётов с её использованием можно судить о допустимости тех или иных упрощений. ЦЛРВ), систем управления шунтирующими реакторами и распределённостью параметров ЛЭП. Учёт конечных кои при расчётах установившихся режимов и апериодической устойчивости ЭЭС. Рассчитаны численные оценки погрешности от замены полной модели упрощенными. Анализ установившихся режимов и апериодической устойчивости ЭЭС, содержащей гибкую электропередачу, позволил выработать рекомендации но выбору систем автоматического регулирования управляемых компенсирующих устройств. Практическая ценность. Результаты диссертационной работы могут быть использованы научно-исследовательскими организациями, занимающимися вопросами разработки математического и программного обеспечения системных расчётов. Предложенные методика и алгоритм расчёта апериодической устойчивости ЭЭС позволяет достаточно просто расширить функциональные возможности существующих промышленных программ с минимальным изменением их структуры и сохраняя при этом основные вычислительные характеристики исходной программы: скорость и надёжность сходимости. Эго даёт существенную экономию времени и средств по сравнению с разработкой новой программы. Применение разработанных моделей, методов, алгоритмов и программ научно-исследовательскими и проектными организациями при выполнении проектных работ по развитию энергосистем, а также эксплуатационными организациями при управлении энергосистем, содержащих гибкие линии, позволяет повысить точность и обоснованность принимаемых решений. Седьмой международной научно-технической конференции студентов и аспирантов (феврать г. МЭИ (ТУ)).
