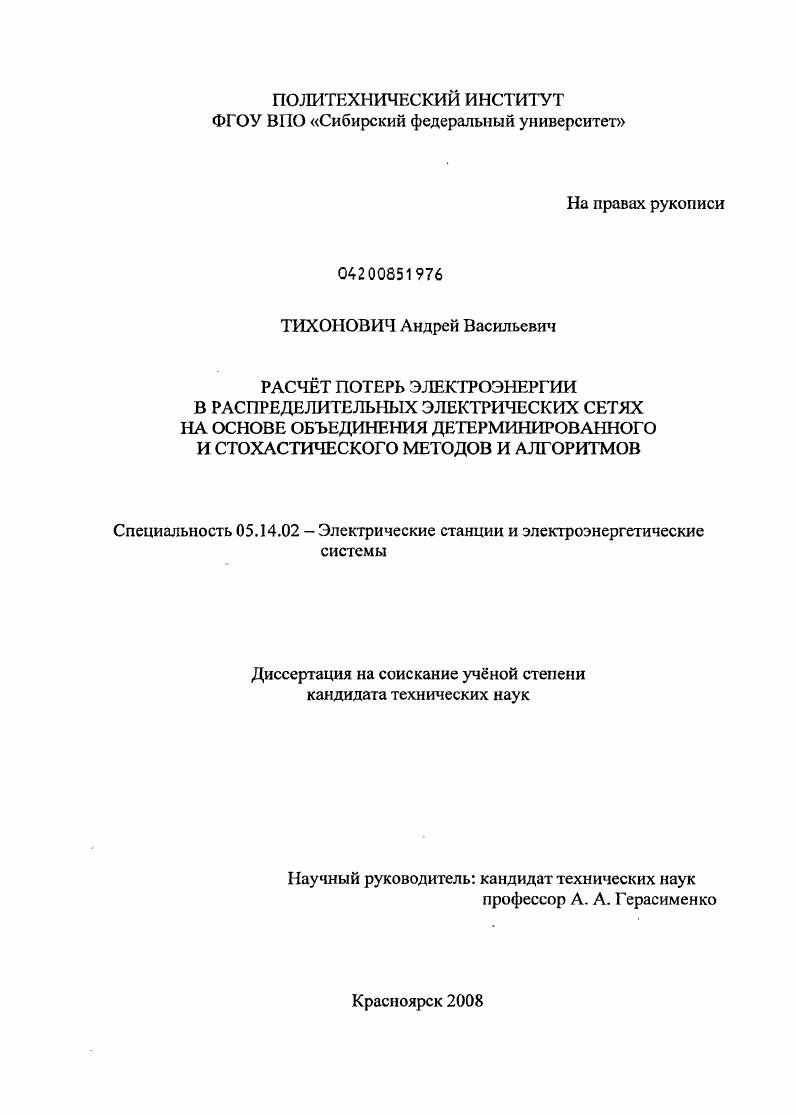

Расчёт потерь электроэнергии в распределительных электрических сетях на основе объединения детерминированного и стохастического методов и алгоритмов

• Автор: Тихонович, Андрей Васильевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Красноярск
• Количество страниц: 196 с. : ил.

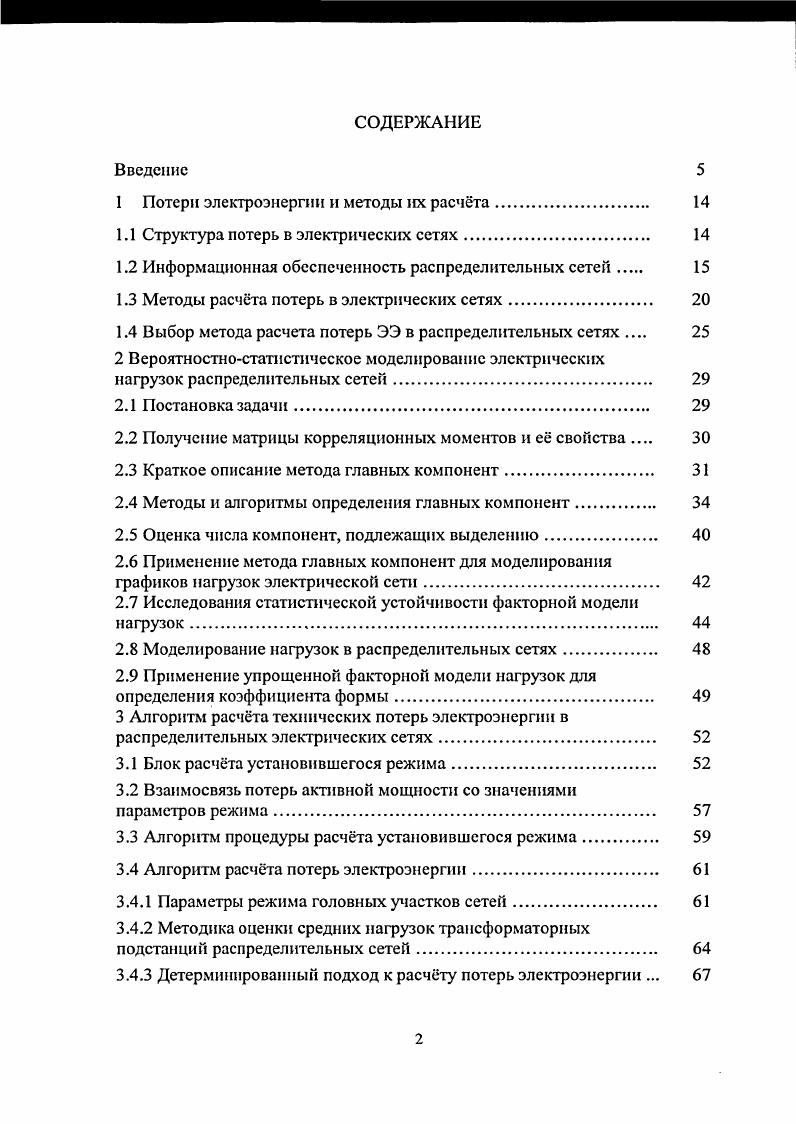

Введение

1 Потери электроэнергии и методы их расчета.

1.1 Структура потерь в электрических сетях

1.2 Информационная обеспеченность распределительных сетей

1.3 Методы расчта потерь в электрических сетях.

1.4 Выбор метода расчета потерь ЭЭ в распределительных сетях

2 Вероятностностатистическое моделирование электрических

нагрузок распределительных сетей

2.1 Постановка задачи.

2.2 Получение матрицы корреляционных моментов и е свойства

2.3 Краткое описание метода главных компонент.

2.4 Методы и алгоритмы определения главных компонент
2.5 Оценка числа компонент, подлежащих выделению
2.6 Применение метода главных компонент для моделирования графиков нагрузок электрической сети
2.7 Исследования статистической устойчивости факторной модели нагрузок
2.8 Моделирование нагрузок в распределительных сетях
2.9 Применение упрощенной факторной модели нагрузок для определения коэффициента формы
3 Алгоритм расчта технических потерь электроэнергии в распределительных электрических сетях.
3.1 Блок расчта установившегося режима.
3.2 Взаимосвязь потерь активной мощности со значениями
параметров режима.
3.3 Алгоритм процедуры расчта установившегося режима.
3.4 Алгоритм расчта потерь электроэнергии
3.4.1 Параметры режима головных участков сетей
3.4.2 Методика оценки средних нагрузок трансформаторных подстанций распределительных сетей
3.4.3 Детерминированный подход к расчту потерь электроэнергии .
3.4.4 Вероятностные методы определения интегральных
характеристик режимов электрических систем.
3.4.5. Объединение детерминированного и вероятностного подходов
в определении потерь ЭЭ в распределительных сетях
3.4.6 Использование информации ЛИИС КУЭ при расчтах потерь энергии в сетях 0 кВ.
3.5 Учт атмосферных условий работы сети при расчтах потерь электроэнергии.
3.6 Оценка точности расчта потерь электроэнергии
4 Решение задачи нормирования потерь электроэнергии в распределительных электрических сетях
4.1 Моделирование методом статистических испытаний.
4.2 Оценка точности расчта потерь электроэнергии
4.2.1 Оценка точности определения неравномерности
электропотрсбления головного участка.
4.2.2 Влияние качества оценки средних нагрузок трансформаторных подстанций на точность расчта потерь электроэнергии.
4.2.3 Определение суммарной погрешности метода расчта
4.2.4 Влияние загрузки и структуры схемы на погрешность расчта нагрузочных потерь ЭЭ методом средних нагрузок
4.3 Оценка времени работы фрагмента распределительной сети
4.3.1 Определение времени работы на основе эмпирической связи коэффициента формы и коэффициента заполнения графика
4.3.2 Определение времени работы фидера на основе схемнорежимных параметров.
4.3.3 Прогнозирование элсктропотребления фидера в задаче определения времени его работы
4.3.4 Пример определения времени работы фидера
4.4 Оценка нормативных потерь электроэнергии в
распределительных электрических сетях.
4.4.1 Общая постановка задачи.
4.4.2 Характеристика задачи нормирования потерь.
4.4.3 Определение величины нормативных потерь ЭЭ
4.4.4 Решение задачи нормирования потерь электроэнергии в распределительных сетях 6 кВ одного из филиалов ОАО Красноярскэнерго
5 Внедрение программы расчта установившихся режимов и потерь электроэнергии 1еРУТ в филиал ВЭС ОАО Красноярскэнерго
5.1 Экономике географическая характеристика района
5.2 Конструктивно параметрическая характеристика объекта
5.3 Описание электрической схемы
5.4 Описание программы расчта рабочих режимов и потерь электроэнергии ИРУТ
5.4.1 Ввод исходных данных.
5.4.2 Вывод результатов расчта потерь электроэнергии.
5.5 Подпрограмма оценки нагрузок трансформаторных пунктов
5.6 Эксплуатационная проверка программы.
Приложения
ВВЕДЕНИЕ


Диссертация изложена на 5 страницах основного машинописного текста и состоит из введения, пяти основных разделов, заключения списка литерагуры из наименований и приложений. В работе приведены иллюстрации и таблиц. Процессы производства, передачи и распределения ЭЭ неизменно сопровождаются е потерями. В условиях устойчивого удорожания энергетических ресурсов и роста потерь ЭЭ особое значение приобретает достоверное определение технических потерь ЭЭ с целью анализа структуры, и решения задач нормирования, планирования и оптимального управления. Анализ зарубежного опыта показывает, что рост потерь электроэнергии в сетях это объективный процесс для стран с кризисной экономикой и реформируемой энергетикой, признак имеющихся разрывов между платежеспособностью потребителей и тарифами на электроэнергию, показатель недостаточности инвестиций в сетевую инфраструктуру и систему учета электроэнергии, отсутствия полномасштабных автоматизированных информационных систем по сбору и передаче данных о полезном отпуске электроэнергии, структуре потоков электроэнергии по ступеням напряжения, балансам электроэнергии в электрических сетях. В странах, где перечисленные факторы имеют место, потери электроэнергии в электрических сетях, как правило, высоки и имеют тенденцию к росту. Динамика потерь в отечественных электрических сетях за последние лет показывает, что Россия в этом смысле не является исключением . Для решения задач нормирования, планирования и оптимального управления разделение потерь может выполняться по различным критериям по характеру потерь, классам напряжений группам элементов, производственным подразделениям н т. Основу для анализа структуры потерь ЭЭ в задачах нормирования и оптимального управления составляет разделение на составляющие исходя из их физической природы и специфики методов определения их количественных значений рисунок 1. ЭЭ отпущенной из сети потребителям. Технические потерн не могут быть измерены. Коммерческие потери не имеют самостоятельного математического описания и, как следствие, не могут быть рассчитаны автономно. Их значение определяют как разницу между фактическими отчетными потерями и суммой первых трех составляющих. Очевидно, что каждая укрупненная составляющая имеет свою более детальную структуру, отраженную на рисунок 1. Рисунок 1. Наибольшая доля коммерческих потерь сосредоточена в сети 0,4 кВ. Обычно величина коммерческих потерь существенным образом зависит от величины полезного отпуска приходящегося на сети низкого напряжения, составляющие наиболее массовую и разветвлнную часть сетевых предприятии АОЭнерго. Одним из приоритетных направлении снижения коммерческих потерь является внедрение автоматизированных информационноизмерительных систем контроля и учта ЭЭ АИИС КУЭ. Применение АИИС КУЭ позволяет в значительной мере снизить погрешности измерений, хищения ЭЭ и неплатежи населения. Внедрение данной системы выполняется как правило у крупных электропотребитслсй. Использование АИИС КУЭ применительно к мелким электропотребителям, работающим на напряжение 6 и 0,4 кВ, при современном развитии технологий по сбору и передаче данных является экономически неэффективным и происходит в очень ограниченных масштабах. До начала девяностых годов доля ЭЭ в себестоимости промышленной продукции составляла несколько процентов и была не более даже для энергомких производств, а объмы ЭЭ, относимые к потерям составляли 9. Это не создавало экономической заинтересованности в повышении точности учта потерь процессов выработки, передачи, распределения и потребления ЭЭ. В настоящее время энергетическая составляющая в себестоимости продукции резко увеличилась, например, в машиностроении до и более, а в энергомких отраслях до , многократно возросли тарифы на ЭЭ. Произошло увеличение до объмов ЭЭ относимых к экономическим потерям. Поэтому точность и достоверность определения составляющих отчтных потерь и разработка на этой основе комплекса мероприятий по их снижению, носят в настоящий момент ярко выраженный экономический характер.
