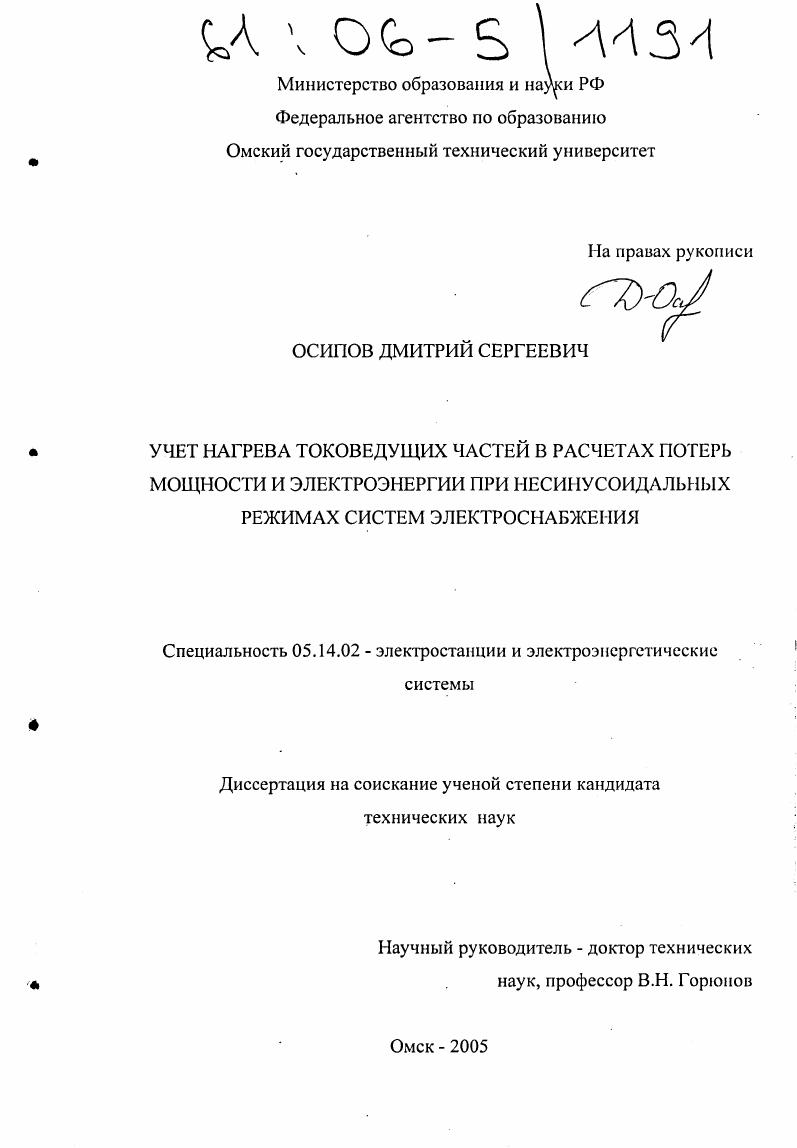

Учет нагрева токоведущих частей в расчетах потерь мощности и электроэнергии при несинусоидальных режимах систем электроснабжения

• Автор: Осипов, Дмитрий Сергеевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Омск
• Количество страниц: 152 с. : ил.

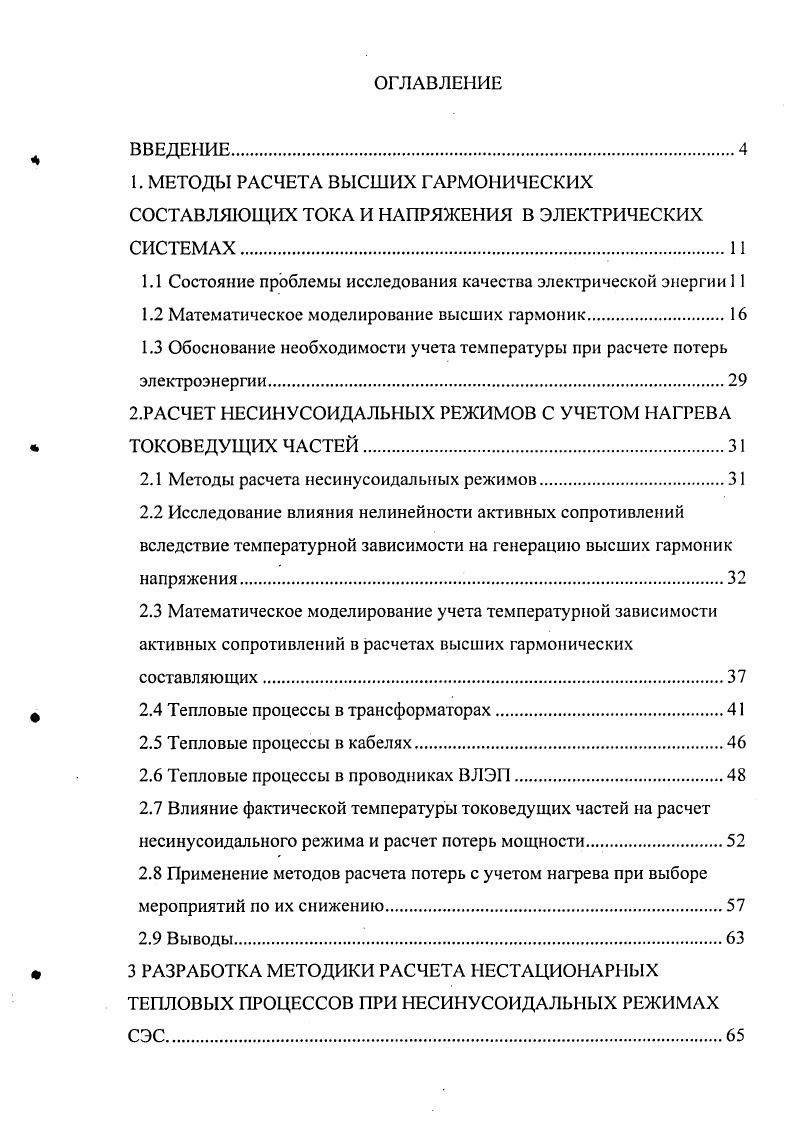

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1. МЕТОДЫ РАСЧЕТА ВЫСШИХ ГАРМОНИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА И НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКИХ СИСТЕМАХ.

1.1 Состояние проблемы исследования качества электрической энергии

1.2 Математическое моделирование высших гармоник.

1.3 Обоснование необходимости учета температуры при расчете потерь электроэнергии

2.РАСЧЕТ НЕСИНУСОИДАЛЬНЫХ РЕЖИМОВ С УЧЕТОМ НАГРЕВА ТОКОВЕДУЩИХ ЧАСТЕЙ.

2.1 Методы расчета несинусоидальных режимов.

2.2 Исследование влияния нелинейности активных сопротивлений вследствие температурной зависимости на генерацию высших гармоник напряжения
2.3 Математическое моделирование учета температурной зависимости активных сопротивлений в расчетах высших гармонических составляющих

2.4 Тепловые процессы в трансформаторах.

2.5 Тепловые процессы в кабелях.
2.6 Тепловые процессы в проводниках ВЛЭП
2.7 Влияние фактической температуры токоведущих частей на расчет несинусоидального режима и расчет потерь мощности.
2.8 Применение методов расчета потерь с учетом нагрева при выборе мероприятий по их снижению
2.9 Выводы

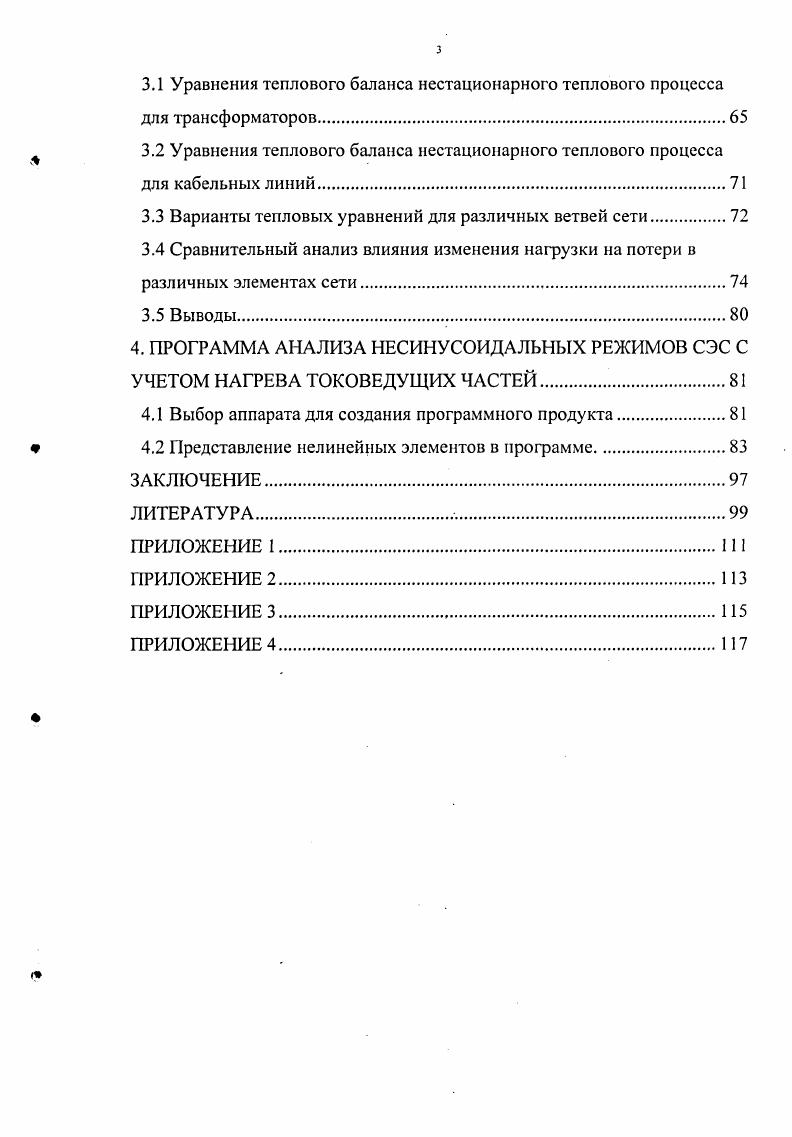

3 РАЗРАБОТКА МЕТОДИКИ РАСЧЕТА НЕСТАЦИОНАРНЫХ ТЕПЛОВЫХ ПРОЦЕССОВ ПРИ НЕСИНУСОИДАЛЬНЫХ РЕЖИМАХ СЭС
3.1 Уравнения теплового баланса нестационарного теплового процесса для трансформаторов.
3.2 Уравнения теплового баланса нестационарного теплового процесса для кабельных линий.
3.3 Варианты тепловых уравнений для различных ветвей сети.
3.4 Сравнительный анализ влияния изменения нагрузки на потери в различных элементах сети
3.5 Выводы
4. ПРОГРАММА АНАЛИЗА НЕСИНУСОИДАЛЬНЫХ РЕЖИМОВ СЭС С УЧЕТОМ НАГРЕВА ТОКОВЕДУЩИХ ЧАСТЕЙ
4.1 Выбор аппарата для создания программного продукта.
4.2 Представление нелинейных элементов в программе
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Поэтому обработку данных необходимо производить методом статистического анализа случайных дискретных величин. Попытки построения статистических моделей оценки качества функционирования систем автоматического регулирования напряжения [4], с точки зрения разработчиков, также позволяют более точно прогнозировать уровни и характер изменения напряжения. Проблема качества электрической энергии обсуждалась на различных научных конференциях, в специализированных научно-производственных журналах и работах. Телевизоры. Гармоники, увеличивающие пик напряжения, могут вызвать искажения изображения и изменение яркости. Флуоресцентные и ртутные лампы. Балластные устройства этих ламп иногда содержат конденсаторы, и при определенных условиях может возникнуть резонанс, приводящий к выходу ламп из строя. Компьютеры. Существуют пределы на допустимые уровни искажений в сетях, питающих компьютеры и системы обработки данных. Преобразовательное оборудование. Вырезы на синусоиде напряжения, возникающие во время коммутации вентилей, могут влиять на синхронизацию другого подобного оборудования или устройств, управление которыми осуществляется в момент перехода кривой напряжения нулевого значения. Оборудование с тиристорно регулируемой частотой вращения. Теоретически гармоники могут влиять на такое оборудование несколькими способами: а) вырезы на синусоиде напряжения вызывают неправильную работу из-за пропусков зажигания тиристоров; б) гармоники напряжения могут вызвать зажигание не в требуемый момент; в) резонанс между различными типами оборудования может привести к перенапряжениям и качаниям машин. Описанные выше воздействия могут ощущаться и другими потребителями, присоединенными к той же сети. Если потребитель не испытывает затруднений с тиристорно управляемым оборудованием в своих сетях, он вряд ли окажет влияние на других потребителей. Потребители, питающиеся от разных шин, теоретически могут влиять друг на друга, однако электрическая удаленность снижает вероятность такого взаимодействия. Попытка создания точных приборов для измерения показателей качества электроэнергии была предпринята в г. Необходима непрерывная регистрация реализаций случайных функций, которыми являются все показатели качества электроэнергии. Получаемая информация в виде непрерывных реализаций предпочтительнее по сравнению с дискретной формой ее представления в связи с тем, что в последнем случае неизбежно вносится погрешность, зависящая от выбранного исследователем интервала дискретизации [7]. Математический аппарат теории вероятности и математической статистики позволяет выполнять прогнозы изменения различных электрических величин. Расчеты показывают [], что для анализа и планирования качества напряжения в распределительных сетях в большинстве случаев оказывается достаточным знания числовых характеристик: функции математического ожидания, функции дисперсии и корреляционной функции для случайного процесса изменения напряжения. Было использовано также вероятностное моделирование режимов напряжения в сетях до В []. Интересна работа по особенностям расчета несинусоидальных режимов электрических сетей методом узловых потенциалов [9]. С помощью данного метода можно рассчитать уровни высших гармоник практически во всех электрических сетях. Контроль несинусоидальности напряжения в сетях промышленных предприятий, проводимый постоянно, рекомендуется осуществлять на тинах высшего и низшего напряжения ГПП или ГРП и всех подстанций, где имеются источники гармоник, а также в пунктах раздела балансовой принадлежности предприятия и энергосистемы. При повышении величины коэффициента несинусоидальности выше нормируемого значения необходим периодический или эпизодический контроль уровней отдельных гармоник напряжения и тока. Периодичность контроля гармонических составляющих тока не должна быть менее двух раз в год. Гармоники измеряются с помощью специализированных сертифицированных приборов в характерных эксплуатационных режимах. В качестве примера можно предложить шестнадцати канальный измерительно-вычислительный комплекс ИВК "ОМСК-М" (сертификат об утверждении типа средств измерений RULS4. А № 8).
