Повышение эффективности функционирования релейной защиты и автоматики с целью обеспечения устойчивости нагрузки предприятий непрерывного производства

• Автор: Задкова, Елена Александровна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 186 с. : ил.

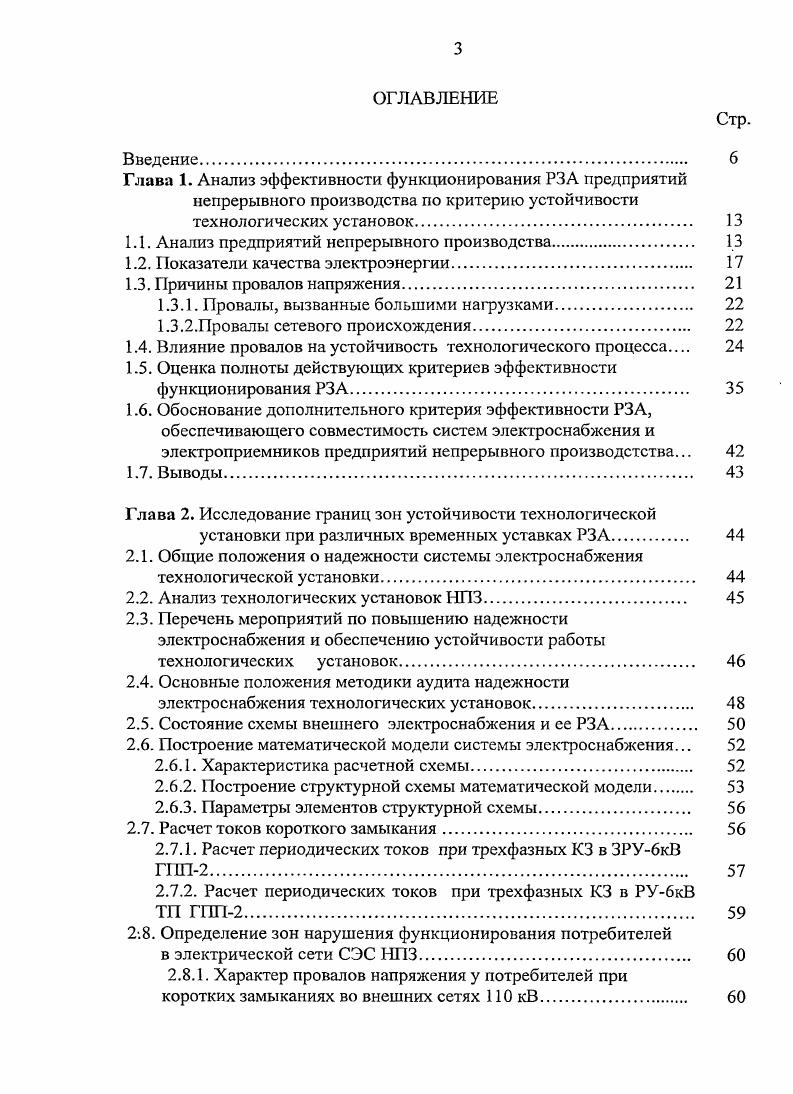

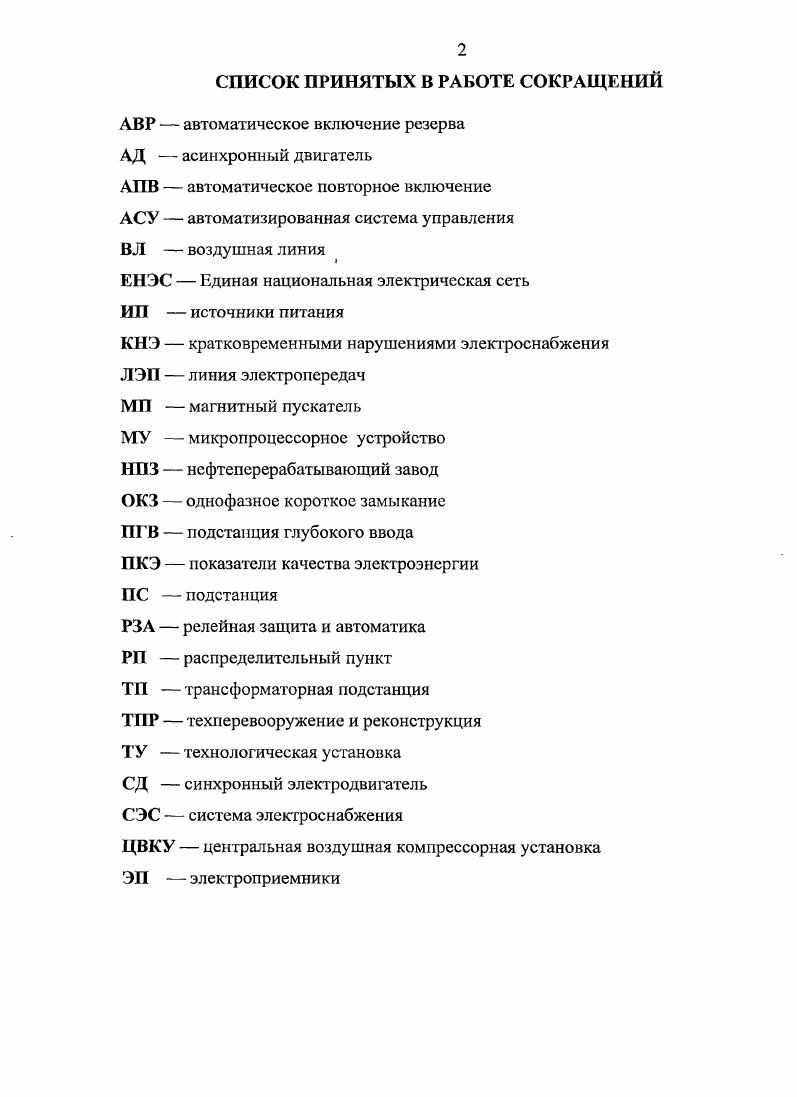

ОГЛАВЛЕНИЕ
Введение
Глава 1. Анализ эффективности функционирования РЗА предприятий непрерывного производства по критерию устойчивости технологических установок.

1.1. Анализ предприятий непрерывного производства.

1.2. Показатели качества электроэнергии.

1.3. Причины провалов напряжения

1.3.1. Провалы, вызванные большими нагрузками.

1.3.2.Провалы сетевого происхождения

1.4. Влияние провалов на устойчивость технологического процесса

1.5. Оценка полноты действующих критериев эффективности функционирования РЗА.

1.6. Обоснование дополнительного критерия эффективности РЗА, обеспечивающего совместимость систем электроснабжения и электроприемников предприятий непрерывного производстства.
1.7. Выводы.
Глава 2. Исследование границ зон устойчивости технологической
установки при различных временных уставках РЗА.
2.1. Общие положения о надежности системы электроснабжения технологической установки
2.2. Анализ технологических установок НПЗ.
2.3. Перечень мероприятий по повышению надежности электроснабжения и обеспечению устойчивости работы технологических установок
2.4. Основные положения методики аудита надежности электроснабжения технологических установок.
2.5. Состояние схемы внешнего электроснабжения и ее РЗА.
2.6. Построение математической модели системы электроснабжения.
2.6.1. Характеристика расчетной схемы.
2.6.2. Построение структурной схемы математической модели
2.6.3. Параметры элементов структурной схемы
2.7. Расчет токов короткого замыкания.
2.7.1. Расчет периодических токов при трехфазных КЗ в ЗРУбкВ ГПП2
2.7.2. Расчет периодических токов при трехфазных КЗ в РУбкВ
ТП ГПП2
2.8. Определение зон нарушения функционирования потребителей
в электрической сети СЭС НПЗ
2.8.1. Характер провалов напряжения у потребителей при коротких замыканиях во внешних сетях 0 кВ.
2.8.2. Расчет и анализ режимов двигателей при КЗ в сети ВН НПЗ
2.8.3. Оценка динамической устойчивости СД при КЗ во внутризаводской сети.
2.9. Определение границы устойчивости технологической установки
к провалам напряжения.
2 Выводы
Глава 3. Исследование и разработка методики прогнозирования
параметров потока провалов в системе электроснабжения, обусловленных действием РЗА.
3.1. Методика статистического прогнозирования потока провалов напряжения в системе электроснабжения
3.2. Основные проектные решения и состояние РЗА внутренней
системы электроснабжения НПЗ
3.3. Моделирование аварийных переключений и действие устройств релейной защиты и автоматики.
3.3.1. Общие положения.
3.3.2. Математическое моделирование электросети кВ.
3.4. Расчет остаточных напряжений на шинах подстанций НПЗ
3.5. Определение параметров провалов питания на секции ТП
3.5.1. Данные по провалам питания на секции ТП.
3.5.2. Прогнозируемые провалы напряжения на секции ТП
3.6. Определение параметров потока нарушений технологии изза провалов питающего напряжения.
3.7. Выводы
Глава 4. Разработка мероприятий но повышению эффективности
функционирования РЗА
4.1. Общие рекомендации.
4.2. Планирование и организация работ
4.3. ТЭЦ НПЗ.
4.4. Программа и оценка требуемого объема ТПР. о
4.5. Техническая политика по замене средств РЗА
4.6. Организационнотехническое мероприятие по режиму работы секционных выключателей во внешней сети 0 кВ
электроснабжения РШЗ.
4.7. Средства ОМИ во внешней сети 0 кВ электроснабжения НПЗ
4.8. Мероприятия по повышению эффективности функционирования
РЗА во внешней сети 0 кВ электроснабжения НПЗ.
4.9. Оценка эффективности работы РЗ при неполнофазных режимах
4 Цифровое осциллографирование в СЭС НПЗ
4 Мероприятия по обеспечению непрерывного электроснабжения потребителей особой группы
4 Совершенствование методики проектирования РЗА и расчетов
токов короткого замыкания.
4 Совершенствование методики эксплуатационных проверок РЗА.
4 Оценка эффективности БАВР.
4 Анализ статистики параметров провалов напряжения
по состоянию СЭС НПЗ на г.
4 Прогноз статистики параметров провалов напряжения при работе 0 ТЭЦ НПЗ.
4 Мероприятия для повышения устойчивости основного и рабочего 1 вспомогательного технологического оборудования
4 Мероприятия для повышения устойчивости функционирования
системы управления технологической установки.
4 Мероприятия для повышения устойчивости функционирования
вспомогательного оборудования
4 Дополнительные источники питания потребителей особой группы
технических установок
4 Дополнительные источники питания потребителей особой группы
для обеспечения безопасности.
4 Определение параметров провалов питания на секции ТП
с учетом мероприятий ТПР РЗА.
4Прогноз статистики параметров провалов напряжения
по результатам ТПР 1
4 Выводы
ЗАКЛЮЧЕНИЕ
Список использованных источников


Конкретная СЭС должна иметь экономически целесообразную структуру номинальных напряжений, типов электрических сетей, номинальных параметров основного электрооборудования линий, подстанций, распределительных пунктов, а также параметров режимов передач мощности и качества напряжения . Передача электроэнергии от районных подстанций и электростанций энергосистемы к потребителям по воздушным ЛЭП кВ неизбежно связана с кратковременными нарушениями электроснабжения КЫЭ потребителей в виде провалов и исчезновений напряжения, которые возникают изза КЗ и грозовых повреждений ЛЭП. Во всех странах проблемы воздействия КНЭ на работу потребителей становится вс более острой во всех странах по мере усложнения технологических процессов предприятий и в связи с их автоматизацией. С развитием технологий появились потребители, высокочувствительные к помехам по цепи питания. Отключение КЗ на В Л осуществляется за 0, 0, с, но за это время происходят сбои в работе управляющих систем, нарушения работы электропривода и др. К таким предприятиям относятся нефтеперерабатывающие заводы, газодобывающие и перерабатывающие комбинаты, сталеплавильные и металлообрабатывающие производства и другие предприятия и организации, относящиеся к особой группе по требованиям безопасности при нарушениях электроснабжения. От электрических сетей систем электроснабжения общего назначения питаются электроприемники ЭП различного назначения. Надежность электроснабжения определяется числом независимых источников питания и схемой электроснабжения. Сегодня требование к системе надежности технологического процесса сформулировано в п. I категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания АВР. Для электроснабжения особой группы электроприемников I категории электроснабжения должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания. В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников I категории могут быть использованы местные электростанции, электростанции энергосистемв частности шины генераторного напряжения, специальные источники бесперебойного питания, аккумуляторные батареи и т. Электроснабжение электроприемников I категории с особо сложными технологическим процессом, требующим предельного времени на восстановление рабочего режима, при наличии техникоэкономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, обусловленные особенностями технологического процесса п. ГУ при потоке КЗ. В центре внимания находится понятие независимости источников питания либо его трактовка. К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении двух условий 1 каждая из секций или систем шин в свою очередь имеет питание от независимого источника 2 секции системы шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций систем шин. В качестве примера предприятия непрерывного производства взят нефтеперерабатывающий завод МПЗ. МПЗ является единым комплексом, выпуск продукции на котором достигается путем сложного взаимодействия всех установок цехов завода. На нефтеперерабатывающем заводе имеют место большие сосредоточенные нагрузки, а также высокая степень загрязненности атмосферы изза уносов из производственных установок. НПЗ имеет большое число технологических установок, не допускающих перерыва в электроснабжении. Перерыв в подаче электроэнергии к таким установкам приводит к нарушению технологического режима, а в некоторых случаях может привести к взрыву и остановке завода. На нефтеперерабатывающем заводе большинство электроприемников относится к 1ой категории по надежности электроснабжения.
