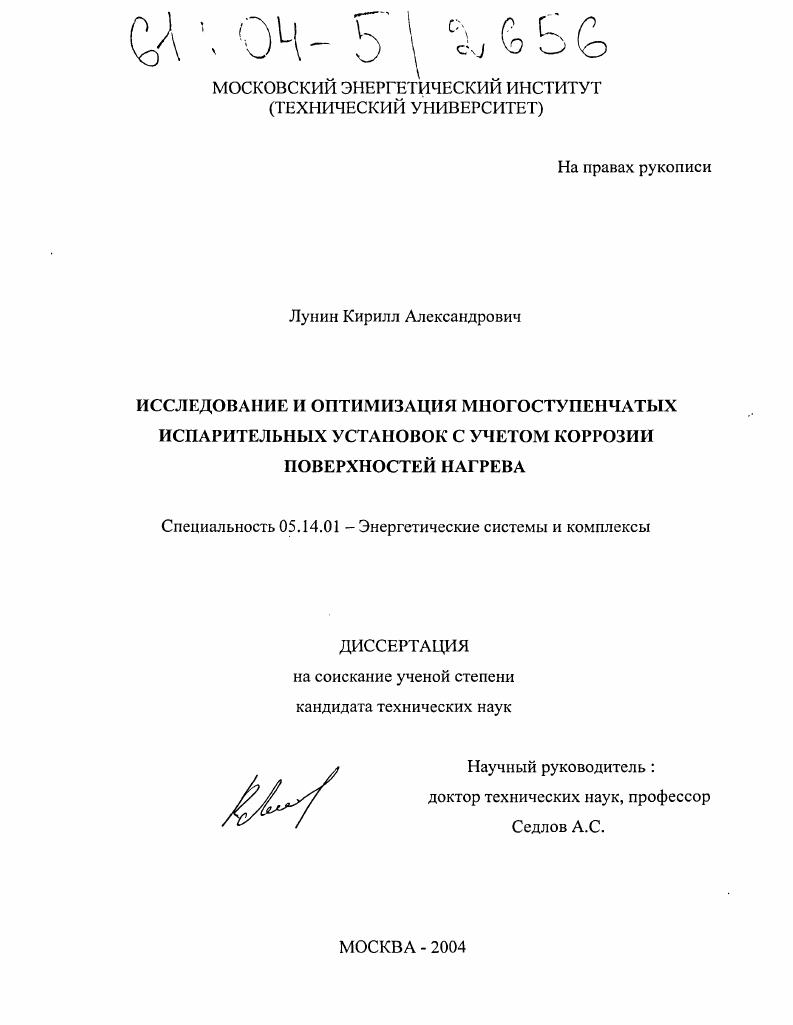

Исследование и оптимизация многоступенчатых испарительных установок с учетом коррозии поверхностей нагрева

• Автор: Лунин, Кирилл Александрович
• Шифр специальности: 05.14.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 169 с. : ил.

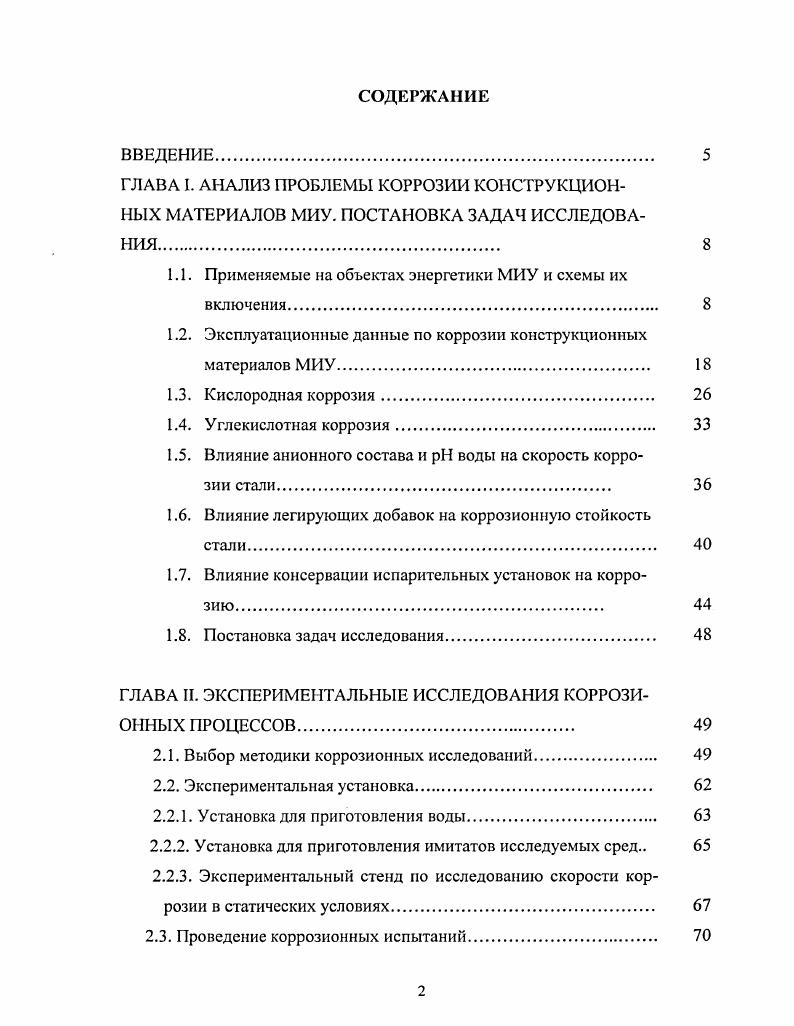

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА I. АНАЛИЗ ПРОБЛЕМЫ КОРРОЗИИ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ МИУ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ.

1.1. Применяемые на объектах энергетики МИУ и схемы их включения.

1.2. Эксплуатационные данные по коррозии конструкционных материалов МИУ.

1.3. Кислородная коррозия

1.4. Углскислотная коррозия

1.5. Влияние анионного состава и воды на скорость коррозии стали

1.6. Влияние легирующих добавок на коррозионную стойкость стали

1.7. Влияние консервации испарительных установок на коррозию

1.8. Постановка задач исследования.

ГЛАВА И. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ КОРРОЗИОННЫХ ПРОЦЕССОВ
2.1. Выбор методики коррозионных исследований
2.2. Экспериментальная установка.
2.2.1. Установка для приготовления воды
2.2.2. Установка для приготовления имитатов исследуемых сред
2.2.3. Экспериментальный стенд но исследованию скорости коррозии в статических условиях.
2.3. Проведение коррозионных испытаний

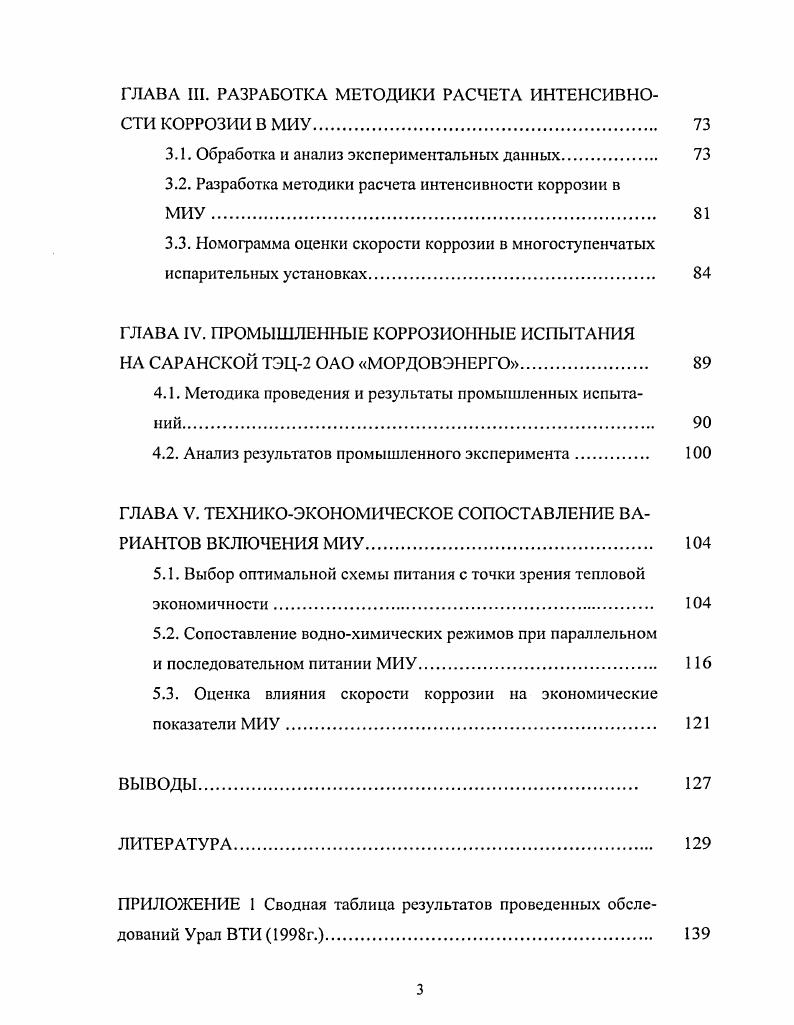

ГЛАВА III. РАЗРАБОТКА МЕТОДИКИ РАСЧЕТА ИНТЕНСИВНОСТИ КОРРОЗИИ В МИУ
3.1. Обработка и анализ экспериментальных данных.
3.2. Разработка методики расчета интенсивности коррозии в
3.3. Номограмма оценки скорости коррозии в многоступенчатых испарительных установках.
ГЛАВА IV. ПРОМЫШЛЕННЫЕ КОРРОЗИОННЫЕ ИСПЫТАНИЯ НА САРАНСКОЙ ТЭЦ2 ОАО МОРДОВЭНЕРГО.
4.1. Методика проведения и результаты промышленных испытаний.
4.2. Анализ результатов промышленного эксперимента
ГЛАВА V. ТЕХНИКОЭКОНОМИЧЕСКОЕ СОПОСТАВЛЕНИЕ ВАРИАНТОВ ВКЛЮЧЕНИЯ МИУ
5.1. Выбор оптимальной схемы питания с точки зрения тепловой экономичности
5.2. Сопоставление воднохимических режимов при параллельном
и последовательном питании МИУ
5.3. Оценка влияния скорости коррозии на экономические показатели МИУ.
ВЫВОДЫ
ЛИТЕРАТУРА


Кроме того, повысилась маневренность МНУ, так как регулирование уровней воды в корпусах и греющих секциях испарителей осуществляются автономно на недофетой жидкости. В зарубежных аналогах ИУ, поставляемых фирмами Siemens, Alfa Laval и др. Проектом многих МИУ предусматривается также регенеративный подофев питательной воды частью вторичного пара ступеней или конденсатом феющего пара ступеней, который повышает тепловую экономичность установок [1, 2, 8]. В настоящее время на практике в основном получили распространение схемы включения МИУ следующего вида (рис. Схемы многоступенчатых испарительных установок, установленных на различных энергетических объектах, как правило, имеют свои особенности, что связано как с уровнем развития испарительной техники на этапе проектирования данной; схемы, так и с последующими модернизациями, вызванными как правило неудовлетворительной работой оборудования МИУ из-за коррозии конструкционных материалов и несоответствием реальной производительности проектным величинам. Ниже приведены особенности некоторых МИУ, находящихся в эксплуатации. На Курганской ТЭЦ с г. МИУ производительностью 0 т/ч (рис. Схема питания испарителей - последовательная по пару и воде. При этом подофев питательной воды и дистиллята первоначально осуществлялся по перекрестной схеме. Среднегодовое число часов использования установки - . За время работы МИУ, были произведены замены греющих секций во втором и последнем корпусе из-за коррозии трубок. Общая оценка работы установки - удовлетворительная. И5. И из И4. Рис. Рис. Рис. Схема МИУ Курганской ТЭЦ 1 - испаритель ИСВ-5-2М; 2 - подогреватель ХОВ ПН-; 3 - расширительный бак; 4 - подогреватель ХОВ ПН-0. На Ижевской ТЭЦ-2 находится в работе с г. МИУ производительностью 0 т/ч. Схема включения МИУ- последовательная по воде и пару (рис. При этом конденсат греющих секций МИУ каскадно сливается через регенеративные подогреватели в БЗК. Расширительный бак дистиллята не предусмотрен. Вторичный пар последней ступени соединён с теплофикационным отбором и подаётся на бойлеры вместо отборного пара турбины. Среднегодовое число часов использования установок - . За время работы установки зарекомендовали себя хорошо. В последние годы проводились плановые замены греющих секций. Количество заглушенных трубок в демонтированных секциях превышало % при общей наработке часов - тыс. В первую очередь были заменены вторые и последние корпуса МИУ. Рис. В году на ТЭЦ-7 Ленэнерго введена в промышленную эксплуатацию многоступенчатая испарительная установка, разработанная по схеме МЭИ (рис. МИУ и ПХОВ, регенеративного подогрева питательной воды испарителей нет. Все штатные системы установки смонтированы по разработкам МЭИ (система отвода неконденсирующихся газов, система отбора проб и организации продувок, система регулирования уровня концентрата в аппарате, схема питания аппаратов и т. За время эксплуатации МИУ были отмечены очаги язвенной коррозии в трубопроводах питательной воды, а также греющих секциях. Рис. И-0; 2 - расширитель продувки; 3 - охладитель проб; 4 - лоток сбора проб; 5 - расширитель дистиллята; б - охладитель конденсата; 7 - деаэратор ХОВ; 8 - подогреватель ХОВ. Аналогичную схему включения имеет и шестиступенчатая МИУ Казанской ТЭЦ-3 (рис. До года на МИУ использовалась вакуумная деаэрация, в настоящее время один из двух деаэраторов реконструирован на атмосферный, который питается паром последней ступени МИУ. Причина замены - неудовлетворительное качество деаэрируемой воды, приводящей к интенсивной коррозии питательных трубопроводов, а также греющих секций испарительных установок. Избыточный пар атмосферного деаэратора утилизируется в деаэраторе подпитки теплосети []. В конце года на Северо-Западной ТЭЦ введена в эксплуатацию 6-ступенчатая МИУ (рис. Для улучшения тепловой экономичности конденсатом греющего пара подогревается питательная вода последних трех корпусов МИУ. Питание установки осуществляется водой из бака запаса химочищенной воды БЗК № 1. Вода в бак поступает после Ыа-катионитных фильтров химводоочистки. Химочи-щенная вода подогревается в водо-водяных подогревателях, пароводяном подогревателе и поступает в атмосферный деаэратор [, ]. Рис.
