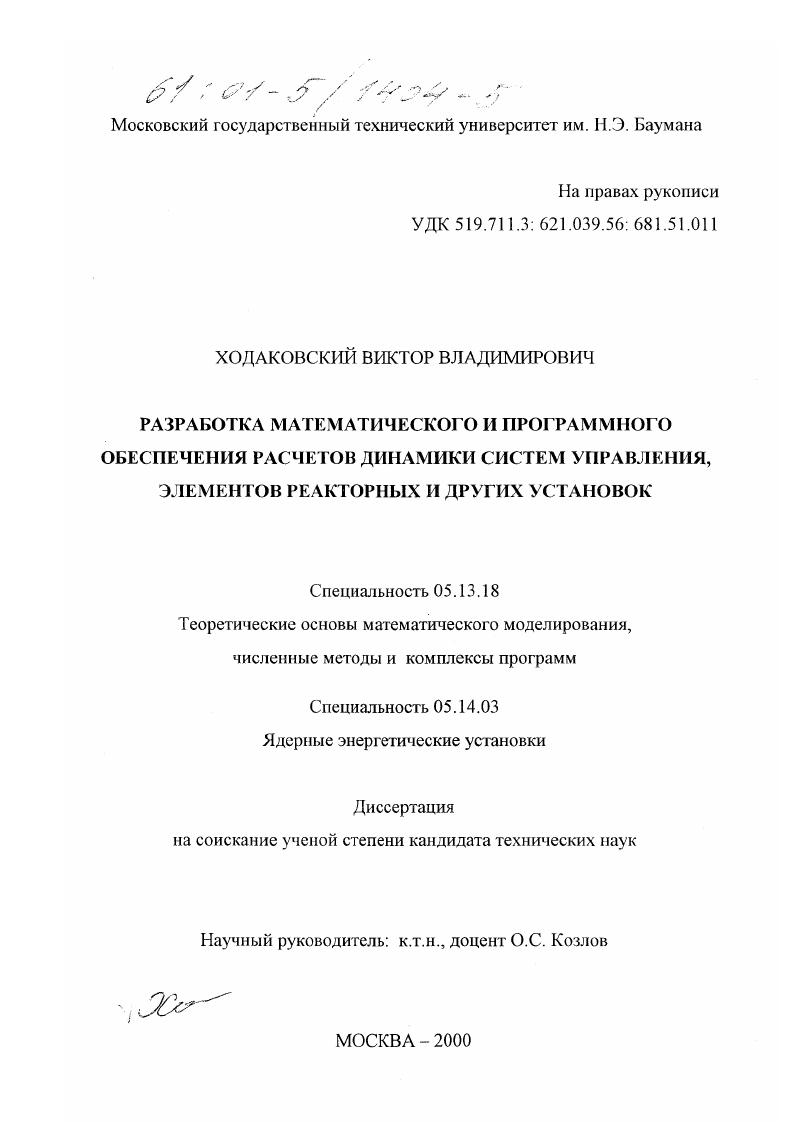

Разработка математического и программного обеспечения расчетов динамики систем управления, элементов реакторных и других установок

• Автор: Ходаковский, Виктор Владимирович
• Шифр специальности: 05.13.18, 05.14.03
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 190 с. : ил.

Задача параметрической оптимизации

стр. Моделирование цифрового следящего привода 7

Важное место в комплексе занимают ППП для решения самых разнообразных задач анализа, синтеза и идентификации САУ. Среди этих пакетов можно назвать x, предназначенный для анализа и синтеза линейных систем с постоянными параметрами. САУ и др. В этом смысле II представляет собой интегрированную графическую надстройку, включающую графический редактор для формирования моделей автоматических систем в виде структурных схем, а также механизмы связи с ядром , что позволяет производить непосредственно в среде II моделирование, анализ, оптимизацию и другие исследования. ПК II работает под управлением операционной системы I, имеет богатый набор модулей и алгоритмов, представляет собой открытую систему, позволяет создавать иерархические структурные схемы и обладает рядом других привлекательных свойств. Однако комплекс не обладает свойствами систем в нем отсутствуют средства управления процессом, встроенные средства связи с объектом.


Наряду с программными комплексами, предназначенными для автоматизации динамических расчетов систем управления, развивались и средства, ориентированные на автоматизацию проектирования технических объектов определенной номенклатуры. Среди таких пакетов, созданных в России, можно назвать программный комплекс , семейство ПК ПА МГТУ им. Н.Э. Баумана , инструментальное средство I АО АвтоВАЗ1 . Во всех комплексах для формирования математической модели системы используется узловой метод. ПК разработки МГТУ им. Н.Э. Баумана предназначен для автоматизации динамических расчетов в пневмо гидросистемах. Среда функционирования . Комплекс имеет диалоговый монитор анализа, библиотеку математических моделей, базы данных и графический интерфейс для вводавывода информации. Диалоговый монитор проектных процедур включает в себя расчет статического состояния, анализ в частотной и временной областях, многовариантный анализ. Графический интерфейс позволяет осуществлять ввод схем гидро пневмоприводов и гидропневмосистем, используя типовые элементы из базы данных с последующим автоматическим формированием математической модели в виде системы нелинейных дифференциально апгебраических уравнений схемы могут включать в себя несколько сотен элементов. Для формирования математической модели системы используется расширенный узловой метод, позволяющий снять зависимость математических моделей отдельных элементов от метода интегрирования. Семейство программных комплексов ПА ПА6, ПЛ7, ПА8, ПА9 направлено на проектирование широкой номеклатуры технических объектов.
