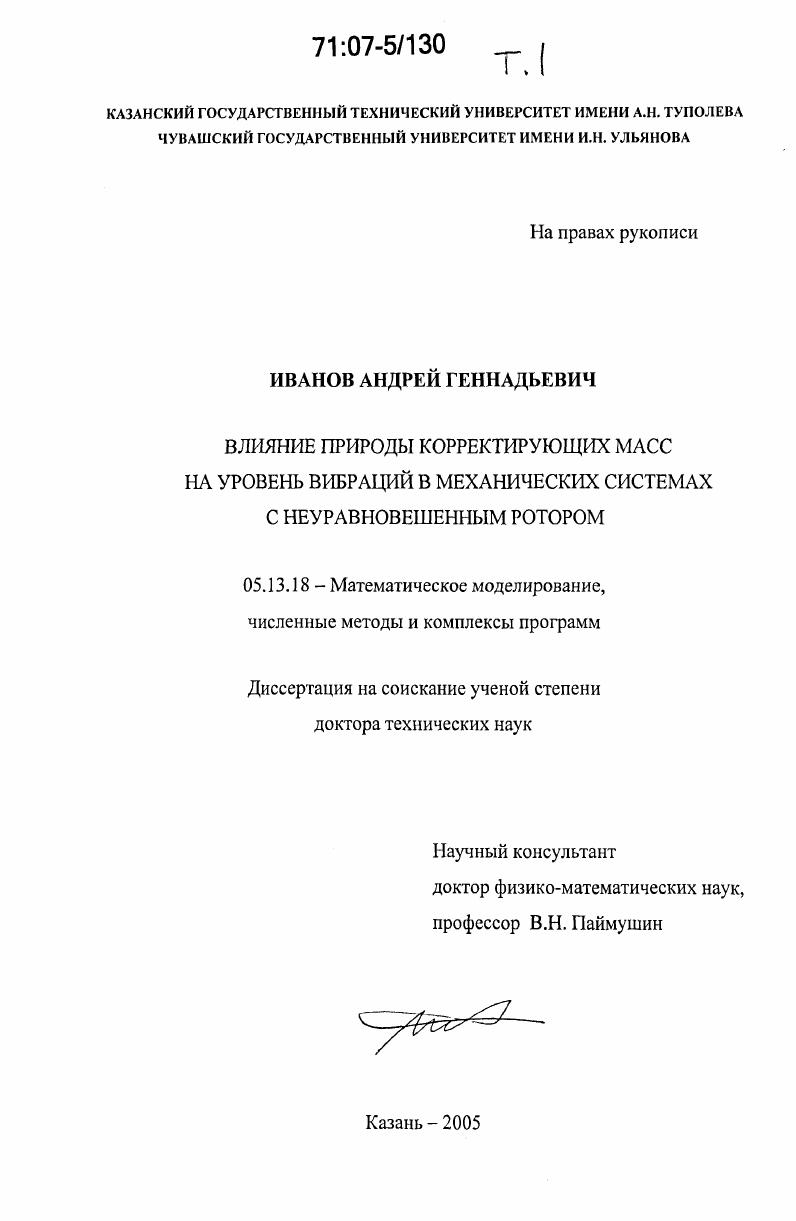

Влияние природы корректирующих масс на уровень вибраций в механических системах с неуравновешенным ротором

• Автор: Иванов, Андрей Геннадьевич
• Шифр специальности: 05.13.18
• Научная степень: Докторская
• Год защиты: 2005
• Место защиты: Казань
• Количество страниц: 296 с. : ил. + Прил. (с.297-595: ил.)

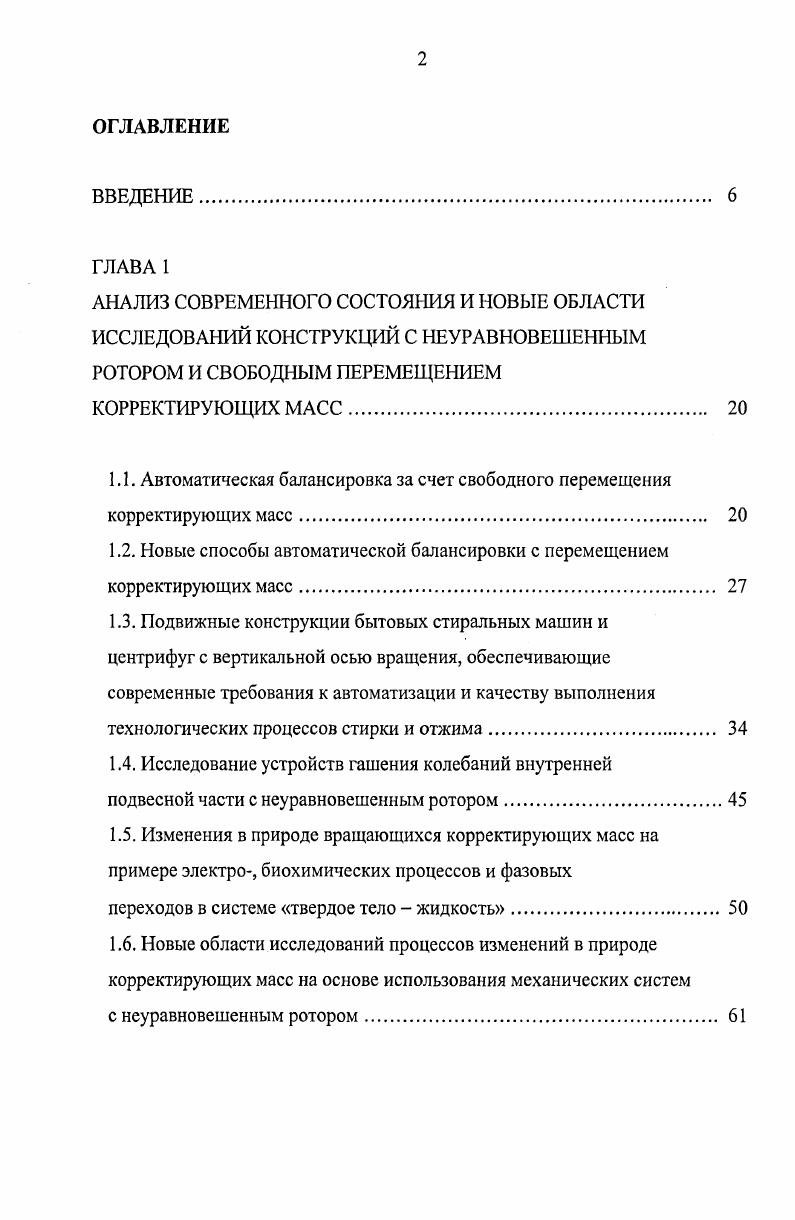

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ И НОВЫЕ ОБЛАСТИ ИССЛЕДОВАНИЙ КОНСТРУКЦИЙ С НЕУРАВНОВЕШЕННЫМ РОТОРОМ И СВОБОДНЫМ ПЕРЕМЕЩЕНИЕМ

КОРРЕКТИРУЮЩИХ МАСС

1.1. Автоматическая балансировка за счет свободного перемещения корректирующих масс

1.2. Новые способы автоматической балансировки с перемещением корректирующих масс

1.3. Подвижные конструкции бытовых стиральных машин и центрифуг с вертикальной осью вращения, обеспечивающие современные требования к автоматизации и качеству выполнения технологических процессов стирки и отжима.

1.4. Исследование устройств гашения колебаний внутренней

подвесной части с неуравновешенным ротором.

1.5. Изменения в природе вращающихся корректирующих масс на примере электро, биохимических процессов и фазовых

переходов в системе твердое тело жидкость.

1.6. Новые области исследований процессов изменений в природе корректирующих масс на основе использования механических систем
с неуравновешенным ротором

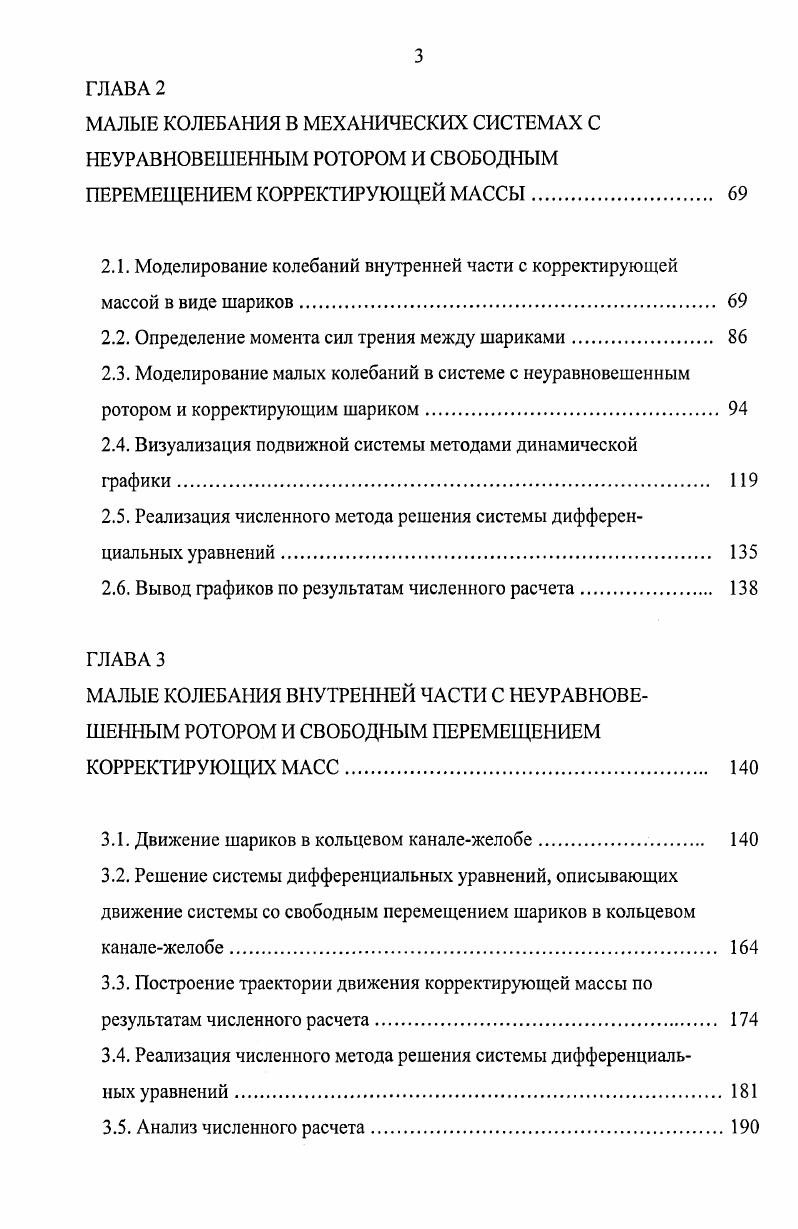

МАЛЫЕ КОЛЕБАНИЯ В МЕХАНИЧЕСКИХ СИСТЕМАХ С НЕУРАВНОВЕШЕННЫМ РОТОРОМ И СВОБОДНЫМ ПЕРЕМЕЩЕНИЕМ КОРРЕКТИРУЮЩЕЙ МАССЫ.
2.1. Моделирование колебаний внутренней части с корректирующей массой в виде шариков.
2.2. Определение момента сил трения между шариками
2.3. Моделирование малых колебаний в системе с неуравновешенным ротором и корректирующим шариком
2.4. Визуализация подвижной системы методами динамической
графики.
2.5. Реализация численного метода решения системы дифференциальных уравнений.
2.6. Вывод графиков по результатам численного расчета.
МАЛЫЕ КОЛЕБАНИЯ ВНУТРЕННЕЙ ЧАСТИ С НЕУРАВНОВЕШЕННЫМ РОТОРОМ И СВОБОДНЫМ ПЕРЕМЕЩЕНИЕМ КОРРЕКТИРУЮЩИХ МАСС
3.1. Движение шариков в кольцевом каналежелобе.
3.2. Решение системы дифференциальных уравнений, описывающих движение системы со свободным перемещением шариков в кольцевом каналежелобе
3.3. Построение траектории движения корректирующей массы по результатам численного расчета.
3.4. Реализация численного метода решения системы дифференциальных уравнений
3.5. Анализ численного расчета.
ИЗМЕНЕНИЯ В ПРИРОДЕ КОРРЕКТИРУЮЩИХ МАСС И УСТОЙЧИВОСТЬ ПЕРИОДИЧЕСКИХ РЕШЕНИЙ НЕКОНСЕРВАТИВНЫХ МЕХАНИЧЕСКИХ СИСТЕМ
4.1. Условия устойчивости периодических решений и равновесия неконсервативной механической системы с удерживающими связями
в поле сил тяжести
4.2. Мера влияния природы корректирующих масс на уровень вибраций
в механических системах с неуравновешенным ротором
4.3. Существование нечеткой линейной связи между двумя гармоническим процессами
4.4. Исследование скорости фазовых переходов в механических
системах с неуравновешенным ротором.
ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ И ОПИСАНИЕ НОВЫХ УСТРОЙСТВ С ИЗМЕНЕНИЯМИ В ПРИРОДЕ КОРРЕКТИРУЮЩИХ МАСС.
5.1. Исследование кинематических и динамических моделей взаимодействия элементов конструкции бытовой стиральной машины
Волга А во время выполнения операции отжим белья
5.2. Новый способ оценки эффективности действия ингибиторов коррозии металлов и их сплавов.
5.3. Способ оценки качества обмоточного провода по удельной проводимости.
5.4. Способ определения скорости фазовых переходов в подвижных конструкциях с балансировочным кольцом.
5.5. Способ определения отдельных видов электрохимических и биохимических коррозионных процессов.
5.6. Новые методы оценки качества поверхностей деталей машин
5.7. Новые способы определения скорости коррозии металлов и
их сплавов в нейтральных средах
ЗАКЛЮЧЕНИЕ.
УКАЗАТЕЛЬ ЛИТЕРАТУРЫ.
ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ
Современный этап развития общества характеризуется научными исследованиями, нацеленными на развитие новых видов техники, получение разработок, находящихся в теоретическом плане на стыке известных направлений и идей.
Определим новые области исследований с помощью устройств с вертикальной осью вращения, используемых в автоматических стиральных машинах СТМ и центрифугах, содержащих внутреннюю подвижную часть, установленную маятниковым способом на сферических опорах в виде штоков, в состав которой входят автобалансирующее устройство АУ, неуравновешенный ротор барабан или отжимной резервуар. Внутрь АУ помещают желоб с целыо свободного перемещения корректирующих масс массы в виде металлических полых или цельных шариков. Туда же заливают раствор, состоящий из нескольких фаз, и агрегатное состояние которого может изменяться в термодинамических системах жидкостьтвердое тело, жидкостьпар в любых направлениях.
Такие исследования охватывают а способы снижения вибраций и методики экспериментального исследования машин с вертикальной осью вращения б оценку скорости износа и надежности покрытий деталей машин
в определение равновесных термодинамических состояний и процессов в системах жидкостьтвердое тело, жидкостьпар г оценку скорости фазовых переходов в этих системах, имеющих место в бытовых нагревательных приборах и холодильных установках, криогенной технике и технике высоких температур, турбоагрегатах д определение скоростей химической, электро, биохимической коррозии металлов и их сплавов в различных средах е сравнение удельной электропроводности металлов ж изучение процессов горения, используемых в двигателестроении.
Актуальность


Обрастание подводной части кораблей вызывает ухудшение эксплуатационных качеств судна снижение скорости, увеличение осадки, повышение расхода топлива. Имеет место разрушение обрастателями лакокрасочных противокоррозионных покрытий и металлического корпуса , ,7. Обрастание поверхности металлических шариков в зоне обитания бактерий и микроорганизмов способствует повышению моментов трения между шариками и стенками, дном желоба балансировочного кольца и шариков друг с другом. Рассмотрим электрохимический механизм протекания процессов окисления металла и восстановления окислителя в присутствии микроорганизмов и бактерий . Н 4е Н. Если же воздух поступает с трудом, то кислород, ранее находившийся в воде, быстро используется и электрохимическая коррозия прекращается. В качестве окислителя могут выступать и ионы водорода 2Н 2е Н2. Однако, ионов водорода в водном растворе мало если это только не раствор кислоты, кроме того, выделяющийся водород покрывает поверхность металла газовой пленкой, оттесняющей воду, так что коррозия в условиях слабого доступа воздуха анаэробные условия почти не идет, если нет в воде бактерий, способных использовать водород, выделяющийся при водородной деполяризации катода. К таковым относятся водородные и сульфатредуцирующие бактерии . В присутствии анаэробных микроорганизмов происходит анодное окисление железа. Сульфатредуцирующие бактерии пользуются связанным кислородом из сульфатов. Мерой интенсивности биохимической коррозии является величина , так как она максимальна в случаях обилия бактерий. Ре4Ре2 8е. Н 8е 8Н катодная реакция. Н 4 4Н 8 . Ре2 РеБ черный сульфид железа и ЗРе2 Н ЗРеОН2 белый гидроксид железа И. Не все штаммы сульфатвосстанавливающих бактерий катализируют восстановление сульфатов водородом. Ре Са4 2Н2С 2НЗРе0Н2 Ре8 СаНС2 3. В отсутствии угольной кислоты реакция протекает по следующей схеме 4Ре Са4 4Н ЗРеОН2 Ре8 СаОН2 3. Из приведенных выше уравнений реакций следует, что железо непосредственно не взаимодействует с кислородом воздуха. Коррозионный процесс, вызываемый сульфатвосстанавливающими бактериями, нельзя рассматривать изолированно от других химических реакций, которые также оказывают влияние. Нитратвосстанавливающие бактерии могут ускорять коррозию стали в морской воде в 1,,7 раза. Ре НЫ 5Н 4РсОН2 Ш3 2. Бактерии понижают значение вблизи стальной поверхности до 0,. Благодаря деятельности восстановителей нитрата может происходить косвенная коррозия металла, так как денитрификация осуществляется за счет битумов и других соединений углерода, значит, органические соединения окисляются бактериями, и процесс окисления служит источником энергии. При этом образуются коррозионноактивные соединения например, С и ЫН3, которые могут привести к электрохимической коррозии металла с образованием различных концентрационных элементов, а также к коррозии за счет углекислого газа. При наличии аэробных микроорганизмов происходит анодное окисление железа в присутствии атмосферного кислорода . Окисление серы или неорганических сернистых соединений в аэробных условиях вызывается бактериями вида ТюЬасШиь Йиоохубапя. Энергия, необходимая для развития и роста серобактерий, возникает в результате окисления серы. Конечный продукт этого окисления серная кислота. Серобактерии получают энергию, необходимую для их жизненных процессов, главным образом за счет окисления сероводорода 7. Реакция протекает как 2Н2Б 2Н . Экспериментально установлено, что в присутствии серобактерий в грунтовой воде скорость коррозии может быть усилена в раз 6. Стойкость углеродистой стали в этих условиях ниже, чем хромистой стали. Потеря железа изза аэробной коррозии может достигать 0 мгдм сутки 8. Железобактерии поглощают железо в ионном состоянии. Бактерии окисляют железо внутри своих клеток 0. Являясь аэробными, они потребляют кислород из воды. Реакция окисления железа может протекать следующим образом 2РеС ЗН 2РеОН3 2С. Как правило, продукты коррозии имеют желтокрасный, кровяной или коричневокрасный цвета. Величина , при которой существуют железобактерии, лежит в пределах 4, а температура воды в интервале 5С.
