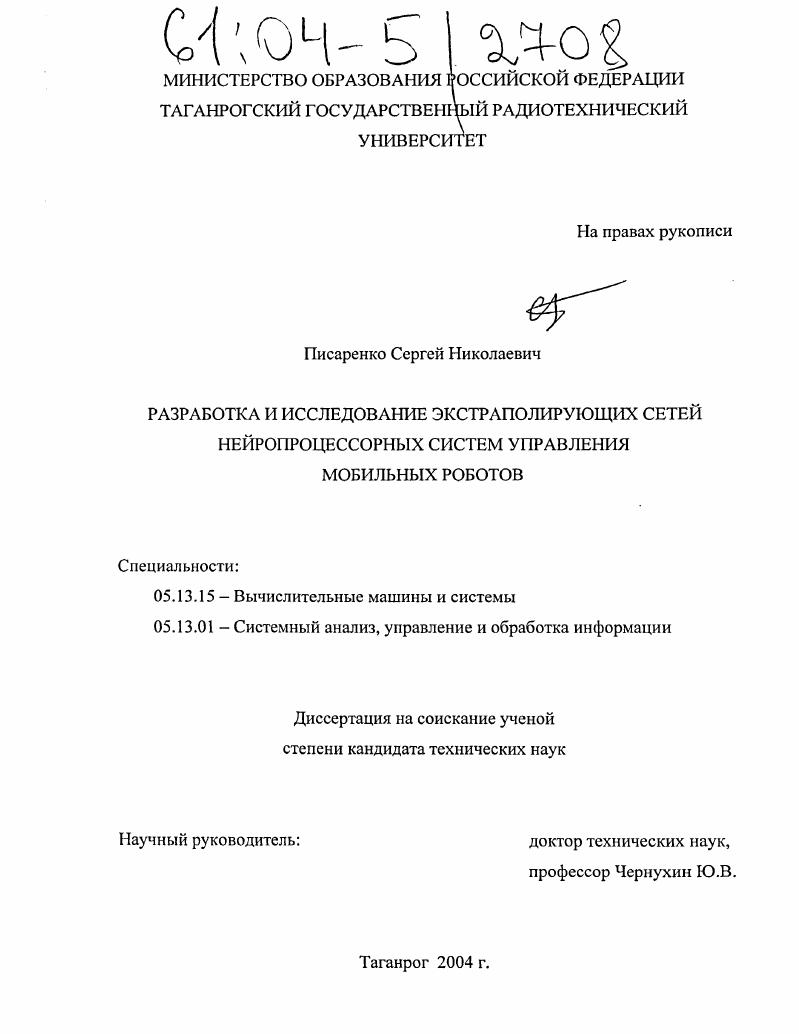

Разработка и исследование экстраполирующих сетей нейропроцессорных систем управления мобильных роботов

• Автор: Писаренко, Сергей Николаевич
• Шифр специальности: 05.13.15, 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Таганрог
• Количество страниц: 193 с. : ил.

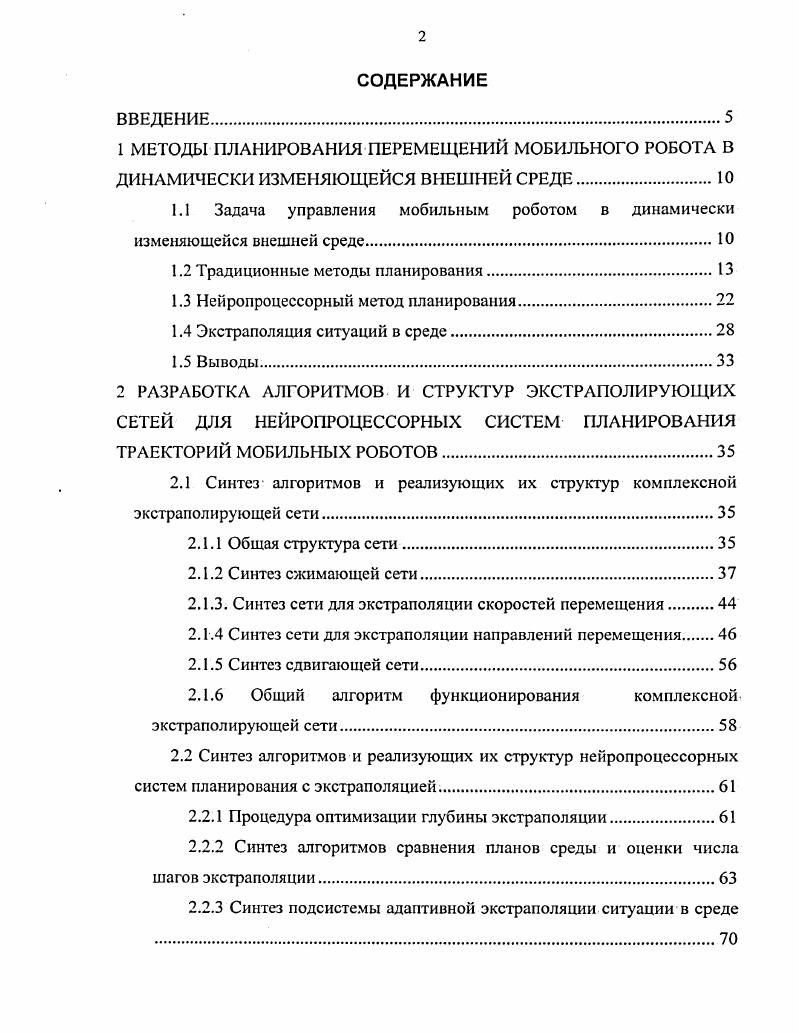

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
1 МЕТОДЫ ПЛАНИРОВАНИЯ ПЕРЕМЕЩЕНИЙ МОБИЛЬНОГО РОБОТА В ДИНАМИЧЕСКИ ИЗМЕНЯЮЩЕЙСЯ ВНЕШНЕЙ СРЕДЕ

1.1 Задача управления мобильным роботом в динамически изменяющейся внешней средеЮ

1.2 Традиционные методы планирования

1.3 Нейропроцессорный метод планирования

1.4 Экстраполяция ситуаций в среде

1.5 Выводы
2 РАЗРАБОТКА АЛГОРИТМОВ И СТРУКТУР ЭКСТРАПОЛИРУЮЩИХ СЕТЕЙ ДЛЯ НЕЙРОПРОЦЕССОРНЫХ СИСТЕМ ПЛАНИРОВАНИЯ ТРАЕКТОРИЙ МОБИЛЬНЫХ РОБОТОВ

2.1 Синтез алгоритмов и реализующих их структур комплексной экстраполирующей сети

2.1.1 Общая структура сети

1.2 Синтез сжимающей сети.
1.3. Синтез сети для экстраполяции скоростей перемещения
1.4 Синтез сети для экстраполяции направлений перемещения.
1.5 Синтез сдвигающей сети
.1.6 Общий алгоритм функционирования комплексной
экстраполирующей сети.
2.2 Синтез алгоритмов и реализующих их структур нейропроцессорных систем планирования с экстраполяцией.
2.2.1 Процедура оптимизации глубины экстраполяции
2.2.2 Синтез алгоритмов сравнения планов среды и оценки числа шагов экстраполяции
2.2.3 Синтез подсистемы адаптивной экстраполяции ситуации в среде .
2.2.4 Синтез алгоритма и реализующих его структур планирования перемещений мобильного робота с оптимизацией глубины экстраполяции .
2.3 Синтез механизма взаимодействия нейропроцессорной планирующей подсистемы и исполнительной подсистемы на базе синергетического тракторного регулятора.
2.3.1. Алгоритмы тракторного управления мобильным роботом
2.3.2 Взаимодействие нейропроцессорного планировщика и
регулятора в статической внешней среде.
2.3.3 Взаимодействие нейропроцессорного планировщика и
регулятора в быстроизменяющейся внешней среде
2.4 Выводы.
3 ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ РАЗРАБОТАННЫХ
ЭКСТРАПОЛИРУЮЩИХ СЕТЕЙ НА ПРОГРАММНЫХ МОДЕЛЯХ
3.1 Программная моделирующая среда.
3.2 Результаты экспериментальных исследованийалгоритма планирования перемещений МР с оптимизацией числа шагов экстраполяции
3.2 Результаты экспериментальных исследований механизма
взаимодействия подсистемы нейропроцессорного стратегического планирования и регулятора синергетического типа.
3.3 Сравнение быстродействия программной модели КЭС и аппаратной ее реализации.
3.4 Выводы
4. ИСПОЛЬЗОВАНИЕ ПОЛУЧЕННЫХ В РАБОТЕ РЕЗУЛЬТАТОВ ДЛЯ РЕШЕНИЯ ПРИКЛАДНЫХ ЗАДАЧ
4.1 Действующий макет мобильного робота Скиф ТРТУ.
4.1.1 Характеристики шасси мобильного робота Скиф.
4.1.2 Программноаппаратная организация мобильного робота Скиф
4.2 Программная среда ЯоЬоРаШ для моделирования систем управления мобильных роботов, ориентированная на использование в учебном процессе
4.2.1 Общие сведения о программной среде и предпосылки ее создания
4.2.2 Элементы интерфейса среды и принципы его работы
4.2.3 Программирование системы управления робота.
4.3 Выводы.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Если препятствие подвижно другой МР контур обхода расширяется на величину априори известного максимально возможного смещения препятствия на одном шаге. Для этого случая на каждом шаге пересчитывается Мтраектория новая Мтраектория есть траектория между точками Н и Т. На первом шаге обхода точка Н точка пересечения исходной Мтраектории с контуром препятствия, далее, в процессе обхода, точка Н смещается вместе с подвижным препятствием на каждом шаге рисунок 1. Б Н V Т
