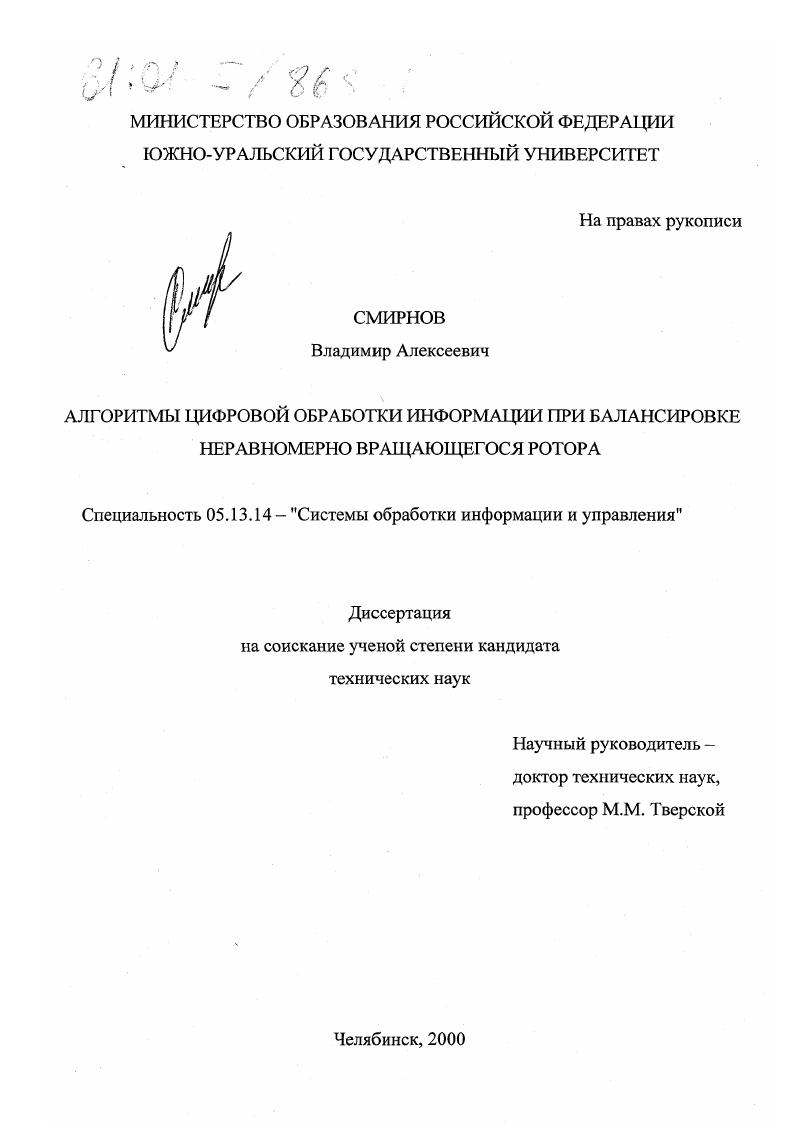

Алгоритмы цифровой обработки информации при балансировке неравномерно вращающегося ротора

• Автор: Смирнов, Владимир Алексеевич
• Шифр специальности: 05.13.14
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Челябинск
• Количество страниц: 148 с. : ил.

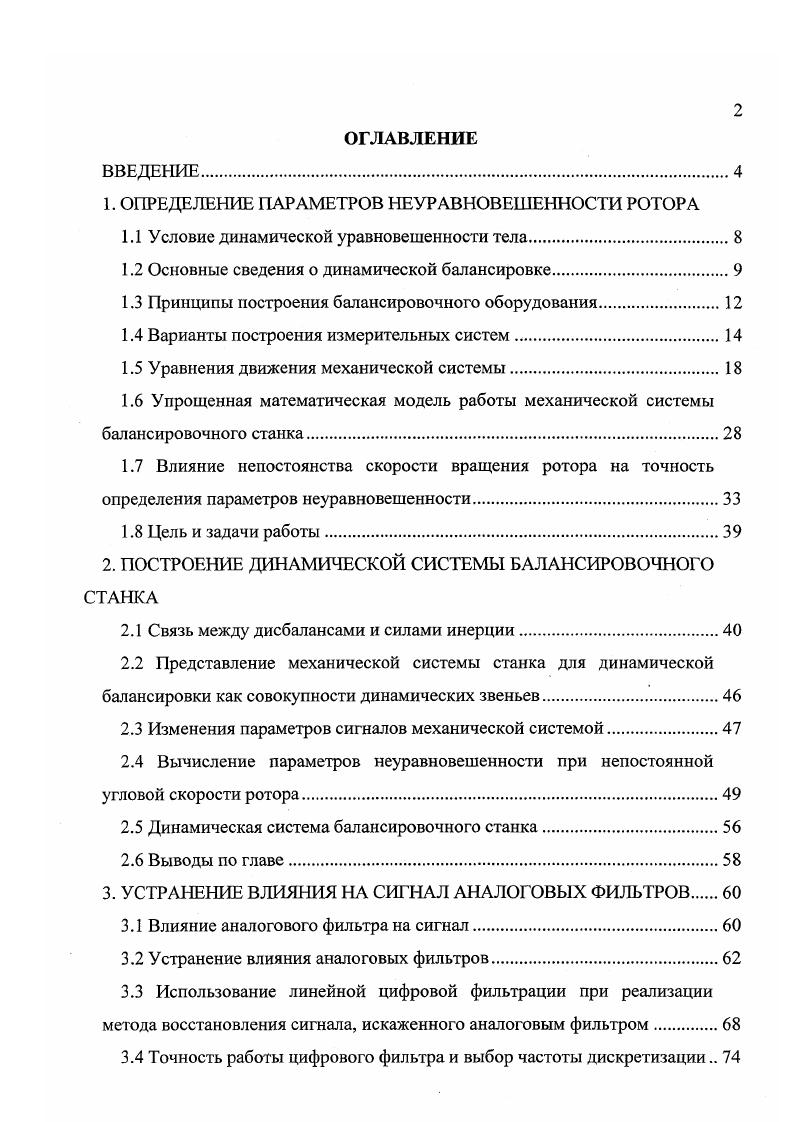

1. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ НЕУРАВНОВЕШЕННОСТИ РОТОРА

1.1 Условие динамической уравновешенности тела.

1.2 Основные сведения о динамической балансировке

1.3 Принципы построения балансировочного оборудования.

1.4 Варианты построения измерительных систем

1.5 Уравнения движения механической системы.

1.6 Упрощенная математическая модель работы механической системы балансировочного станка.
1.7 Влияние непостоянства скорости вращения ротора на точность определения параметров неуравновешенности.

1.8 Цель и задачи работы

2. ПОСТРОЕНИЕ ДИНАМИЧЕСКОЙ СИСТЕМЫ БАЛАНСИРОВОЧНОГО СТАНКА

2.1 Связь между дисбалансами и силами инерции.

2.2 Представление механической системы станка для динамической балансировки как совокупности динамических звеньев
2.3 Изменения параметров сигналов механической системой.
2.4 Вычисление параметров неуравновешенности при непостоянной угловой скорости ротора.
2.5 Динамическая система балансировочного станка
2.6 Выводы по главе.
3. УСТРАНЕНИЕ ВЛИЯНИЯ НА СИГНАЛ АНАЛОГОВЫХ ФИЛЬТРОВ
3.1 Влияние аналогового фильтра на сигнал.
3.2 Устранение влияния аналоговых фильтров
3.3 Использование линейной цифровой фильтрации при реализации метода восстановления сигнала, искаженного аналоговым фильтром
3.4 Точность работы цифрового фильтра и выбор частоты дискретизации
3.5 Выводы по главе
4. ВЫЧИСЛЕНИЕ ПАРАМЕТРОВ НЕУРАВНОВЕШЕННОСТИ РОТОРА ПРИ НЕПОСТОЯННОЙ СКОРОСТИ ВРАЩЕНИЯ
4.1 Последовательность обработки данных в аналогоцифровой измерительной системе
4.2 Реализация метода определения параметров неуравновешенности ротора.
4.3 Особенности реализации цифровых методов обработки информации, направленных на определение параметров неуравновешенности ротора
4.4 Обобщенная схема вычислительного процесса, реализуемого измерительной системой.
4.5 Упрощение вычислительного процесса в случае дорезонансного балансировочного станка.
4.6 Экспериментальная проверка вычислительного процесса.
4.7 Недостатки вычислительного процесса, пути совершенствования и рекомендации по использованию в аналоговых измерительных системах
4.8 Выводы по главе.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Эти колебания регистрируются датчиками 3 и 3, сигналы с которых поступают в измерительную систему 4 станка. Туда же поступает информация с датчика углового положения 5 ротора. Задача измерительной системы балансировочного станка состоит в том, чтобы преобразовать сигналы с датчиков 3, 3 и 5 в информацию о дисбалансах ротора в заданных плоскостях коррекции. Конструкцию, содержащую опоры, в которых вращается балансируемый ротор, и служащую для восприятия сил, возникающих при вращении неуравновешенного ротора, назовем механической системой балансировочного станка. Таким образом, балансировочный станок в общем случае представляет собой совокупность нескольких составляющих механической системы, обеспечивающей базирование ротора на станке, электрической электронной измерительной системы и устройства коррекции неуравновешенности ротора. По способу обработки информации с датчиков 3, 3 и 5 см. Д и угловых координат р, дисбалансов в двух плоскостях коррекции все измерительные системы можно разделить на аналоговые и аналогоцифровые. Из теории информации известно, что сигналы можно разделить на аналоговые, дискретные и цифровые . В аналоговых измерительных системах сигналы представляются только в аналоговом виде. В аналогоцифровых измерительных системах производится преобразование аналоговых сигналов в цифровую форму существенная часть процесса обработки информации происходит в микроконтроллерном блоке, который входит в состав такой измерительной системы. Укрупненная структурная схема аналоговой измерительной системы балансировочного станка приведена на рис. Рис. Сигналы с датчиков 3 и 3 см.
