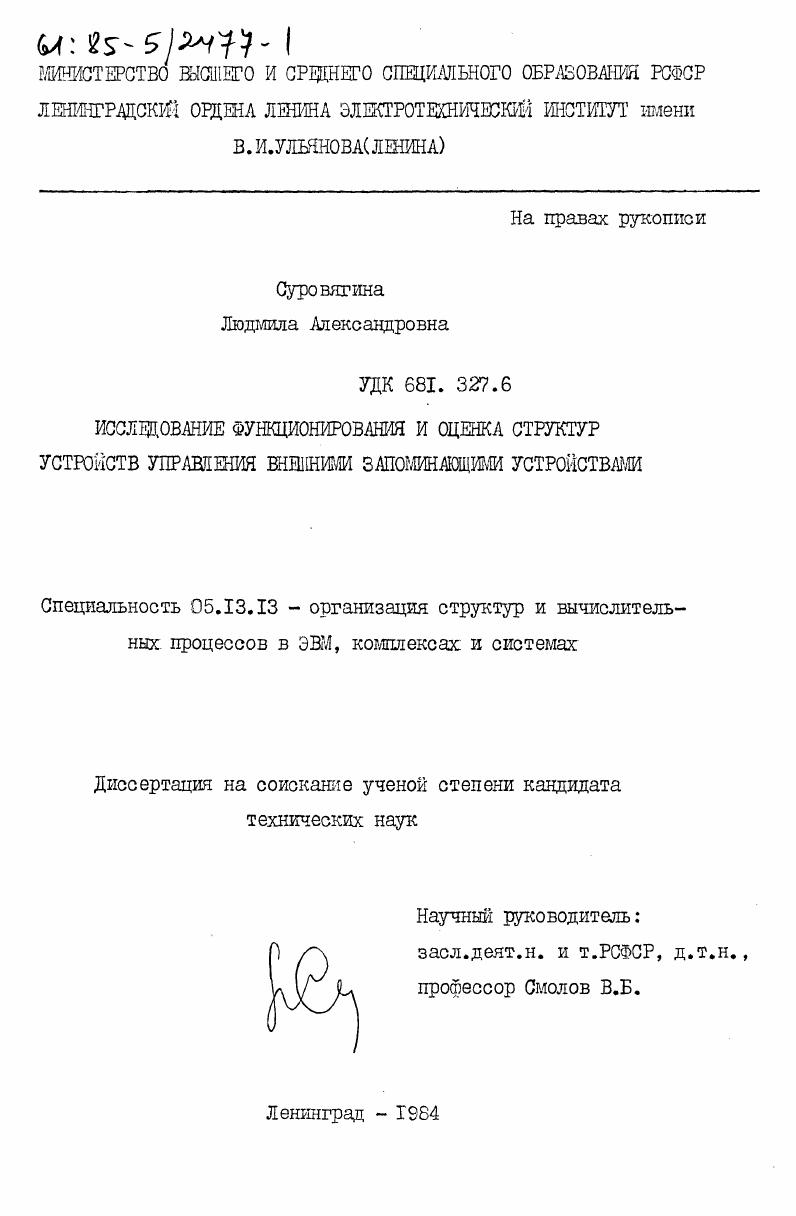

Исследование функционирования и оценка структур устройств управления внешними запоминающими устройствами

• Автор: Суровягина, Людмила Александровна
• Шифр специальности: 05.13.13
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ленинград
• Количество страниц: 309 c. : ил

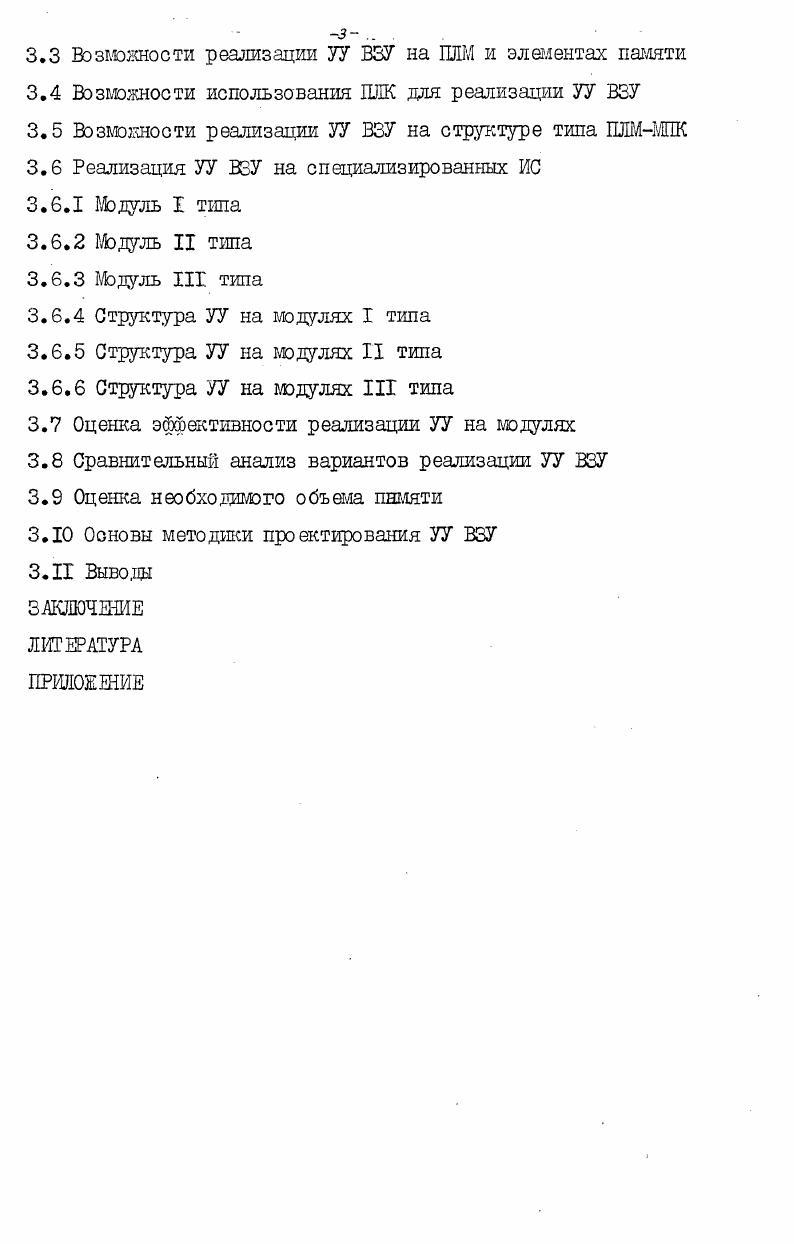

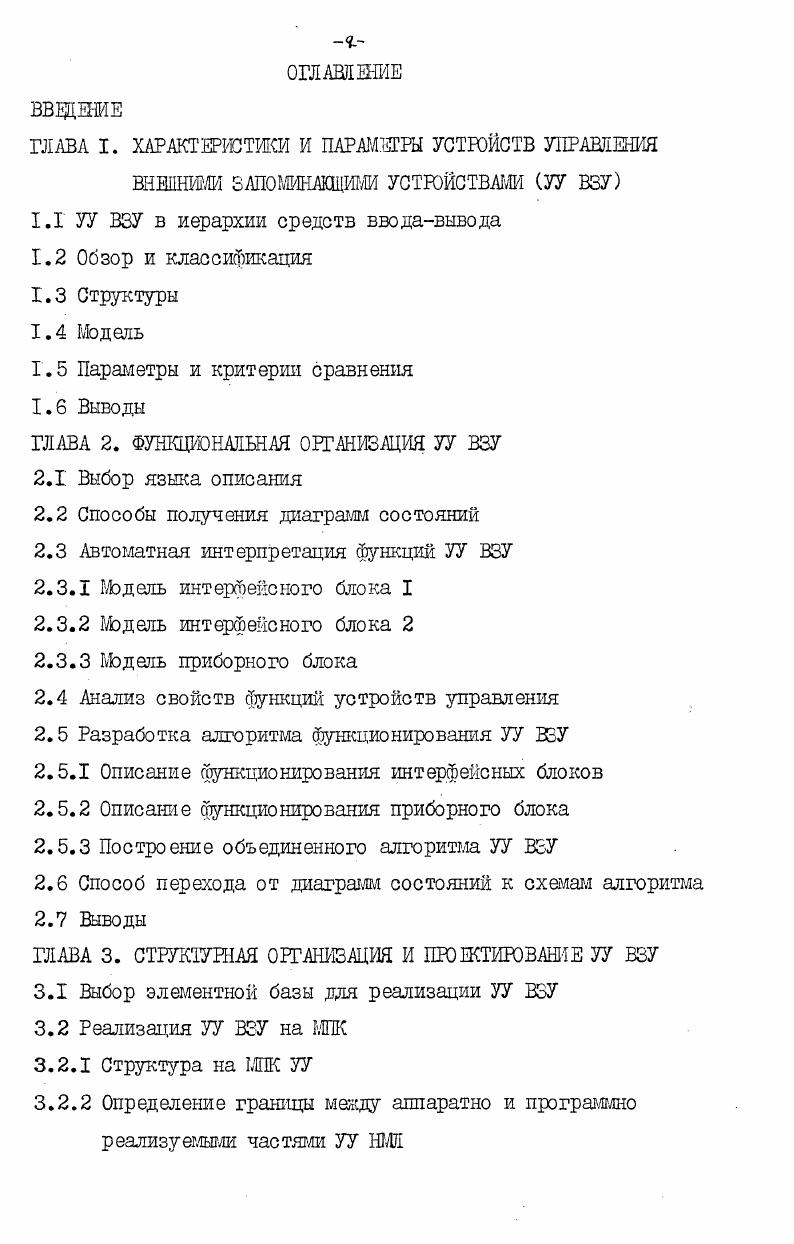

ГЛАВА . ГЛАВА 2. ГЛАЗА 3. Вывода ЗАКЛЮЧЕНИЕ ЛИТЕРАТУРА ПРИЛОЖЕНИЕ

мени УУ осуществляет взаимосвязь только по одноцу направлению, выставляя индикатор занятости для других направлений. Например, ЕС в ЕС допускается подключение к четырем селекторным каналам М , ЕС к двум каналам ШЯ. Подключение к разным направлениям связи достигается за счет введения дополнительного оборудования в структуру контроллера средств адресации по каждому направлению, организации приоритетов схем индикации состояния для исключения конфликтных ситуаций при обслуживании подключенных устройств. Такой способ подключения внешней памяти позволяет более полно использовать имеющиеся в вычислительной системе накопители, достигая при этом наибольшей гибкости управления ВЗУ, но приводит к значительному удорожанию УУ. Способ синхронизации одмена в УУ целиком определяется правилами функционирования интерфейса вводавывода, с которым работает данное УУ Сем. Степень регулярности. По степени регулярности УУ можно разделить на регулярные и нерегулярные.


Формат обмена определяется интерфейсом и бывает однобитным, одно или двухбайтным. В ЭВМ общего назначения преимущественно используется однобайтный Формат СЮ1,2 . Ддя обмена о ВйУ типа НМБ и НВД, а также в ряде кассетных НМЛ характерен однотипный формат обмена 9 2,1 о о, для большинства НМЛ побайтный обмен, ъ,9,Ноиспользуется обмен двумя байтами и буферизацией данных в накопителе. По степени автономности УУ можно разделить на совмещенные с ЦП, либо с ВУ и выделенные. УУ, совмаценные с ЦП, используют частично оборудование ЦП . Такие УУ применяются в малых и миниЭВМ, когда быстродействие не играет решащей роли, так как процессор обычно обладает значительными ресурсами времени, позволяющими возложить на него часть Функций управления ВЗУ и выполнить их программным образом. Этот способ управления ВЗУ более экономичный и простои. УУ выполняет минимальный набор операций по управлению приводом, Формированию и передаче данных. Решение проблем, возникающих в процессе работы накопителей, а также выполнение таких операций, как преобразование данных, обнаружение, идентификация и исправление ошибок, как преобразование данных и других выполняется ЦП. Одиночные УУ обычно совмацаются с местным управлением этих ВУ. Групповые УУ являются автономными устройствами, логически и конструктивно отделенными от процессора, имеющими собственную память, операционную и управляющие части. Они обеспечивают параллельность работы ВВУ и ЦП, самостоятельно выполняя все функции по управлению и передаче данных между ВБУ и каналом. Конструктивное исполнение бывает различным. Устройства группового управления и их модификации оформляются в виде самостоятельного конструктивного звена стойки, шкафа. УУ одним накопителем встраиваются в стойку этого накопителя. Устройства, управляющие ШЭД, кассетным НМЛ, часто встраиваются в один из накопителей, а с остальными сопрягаются посредством интерфейса связи ,6 и . В некоторых случаях УУ ВЗУ встраиваются непосредственно в стойку ЦП Ы,ИО . В этих случаях выигрыш ВУ в быстродействии за счет уменьшения кабельных потерь, снижается стоимость устройства, но использование ВЗУ становится менее гибким. Способ реализации. ЭВМ. В случае достаточно сложного набора команд разветвленная система операций, наличие цепочек команд применяется микропрограммное управление передачей информации К,ЖМУЩШили комбинированное микропрограммно е с дополнителъными аппаратными средствами ЮУ7 . При микропрограммном управлении выделяются отдельные машинные операции, которые инициируются микрокомандами и реализуются аппаратными средствами УУ. Все функции передачи данных реализуются аппаратно с целью достижения необходимого быстродействия. МП. МоЪъОО. ВУ ограничено максимальной пропускной способностью кбайто. В некоторых случаях для управления ВЗУ используют миниЭВМ, в памяти котором размещается программа управления внешней памятью им . Кроме функций управления ЕЕУ такая миниЭВМ выполняет в системе и другие функции. Организация контроля. Для увеличения надежности устройств, повышения технических и эксплуатационных характеристик УУ содержат специальные схемы контроля и диагностики. Достоверность передаваемой информации в УУ контролируется с помощью контроля четности, продольного контроля, циклических кодов. Устройства с простым набором операций, такие как АЗН2 С , содержат схемы контроля четности, позволяющие установить наличие ошибок в передаваемой информации. Встроенные УУ не содержат схем контроля, анализ достоверности передаваемых данных выполняется ЦП. ЕС Г1 . Кроме того, дополнительное тестирование отдельных блоков УУ позволяет локализовать неисправность оборудования с точностью до отдельных регистров и даже триггеров ЕС команды, позволяющие контролировать записываемые массивы информации. С этой целью в УУ предусматривается дополнительная буферная память. Количество допустимых направлений связи характеризует способность УУ реагировать на запросы нескольких каналов одной или разных ЭВМ см. УУ и групповые УУ с коммутатором . Количество адресов, присзаеваемых УУ, соответствует количеству обслуживаемых направлений связи.
