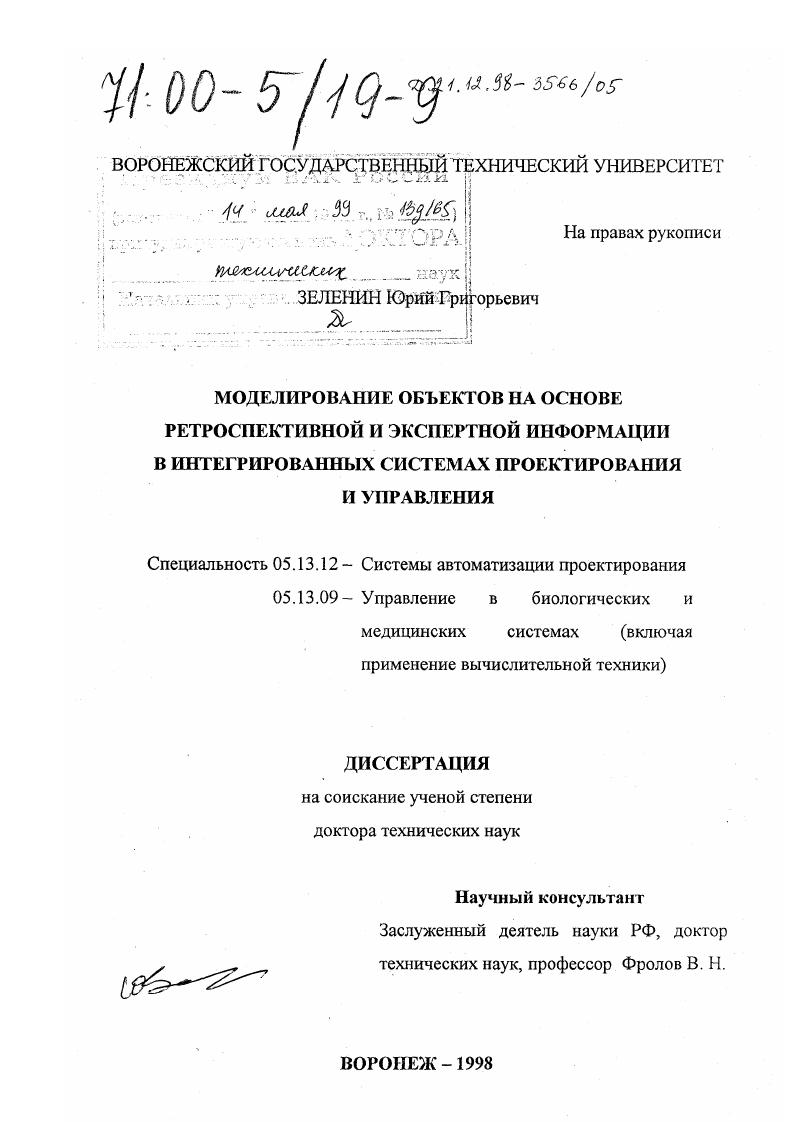

Моделирование объектов на основе ретроспективной и экспертной информации в интегрированных системах проектирования и управления

• Автор: Зеленин, Юрий Григорьевич
• Шифр специальности: 05.13.12
• Научная степень: Докторская
• Год защиты: 1998
• Место защиты: Воронеж
• Количество страниц: 292 с.

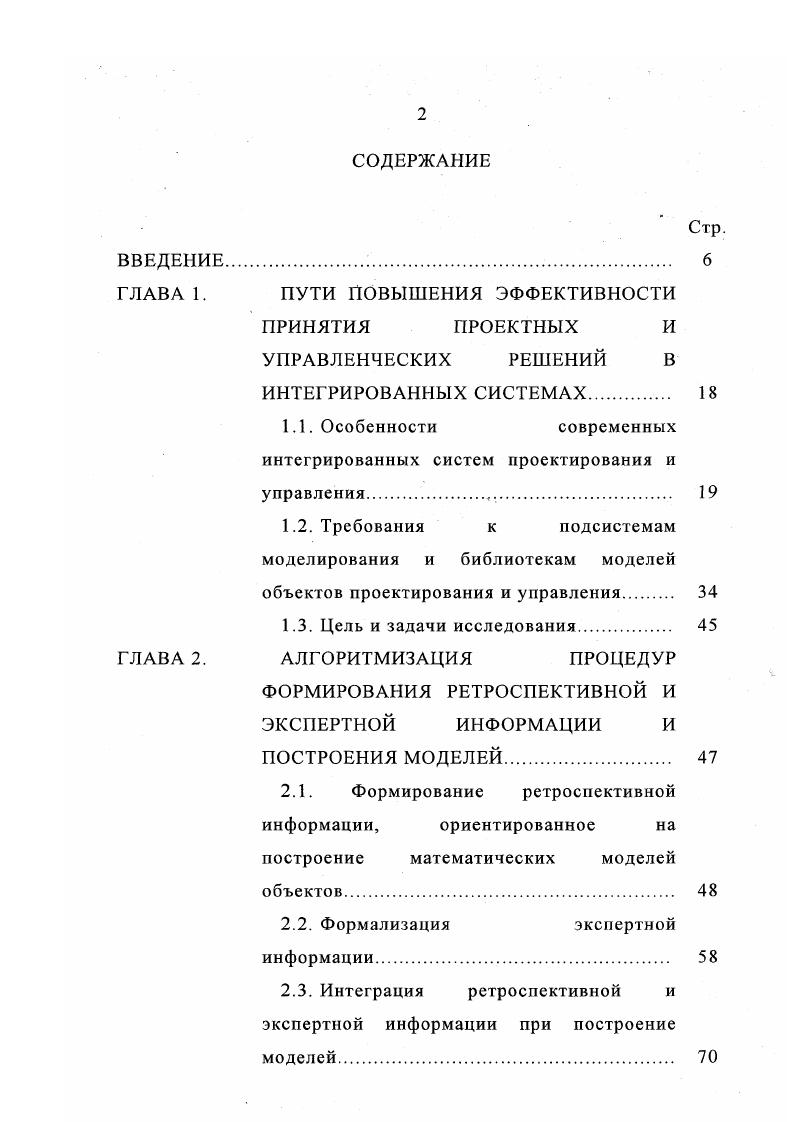

СОДЕРЖАНИЕ

ПУТИ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ ПРИНЯТИЯ ПРОЕКТНЫХ и

УПРАВЛЕНЧЕСКИХ РЕШЕНИЙ В

ИНТЕГРИРОВАННЫХ СИСТЕМАХ 1

1.1. Особенности современных

интегрированных систем проектирования и управления.

1.2. Требования к подсистемам

моделирования и библиотекам моделей объектов проектирования и управления

1.3. Цель и задачи исследования.

АЛГОРИТМИЗАЦИЯ ПРОЦЕДУР

ФОРМИРОВАНИЯ РЕТРОСПЕКТИВНОЙ И ЭКСПЕРТНОЙ ИНФОРМАЦИИ И
ПОСТРОЕНИЯ МОДЕЛЕЙ.
2.1. Формирование ретроспективной информации, ориентированное на
построение математических моделей объектов.
2.2. Формализация экспертной
информации.
2.3. Интеграция ретроспективной и экспертной информации при построение моделей.
ГЛАВА 3.
ГЛАВА 4.

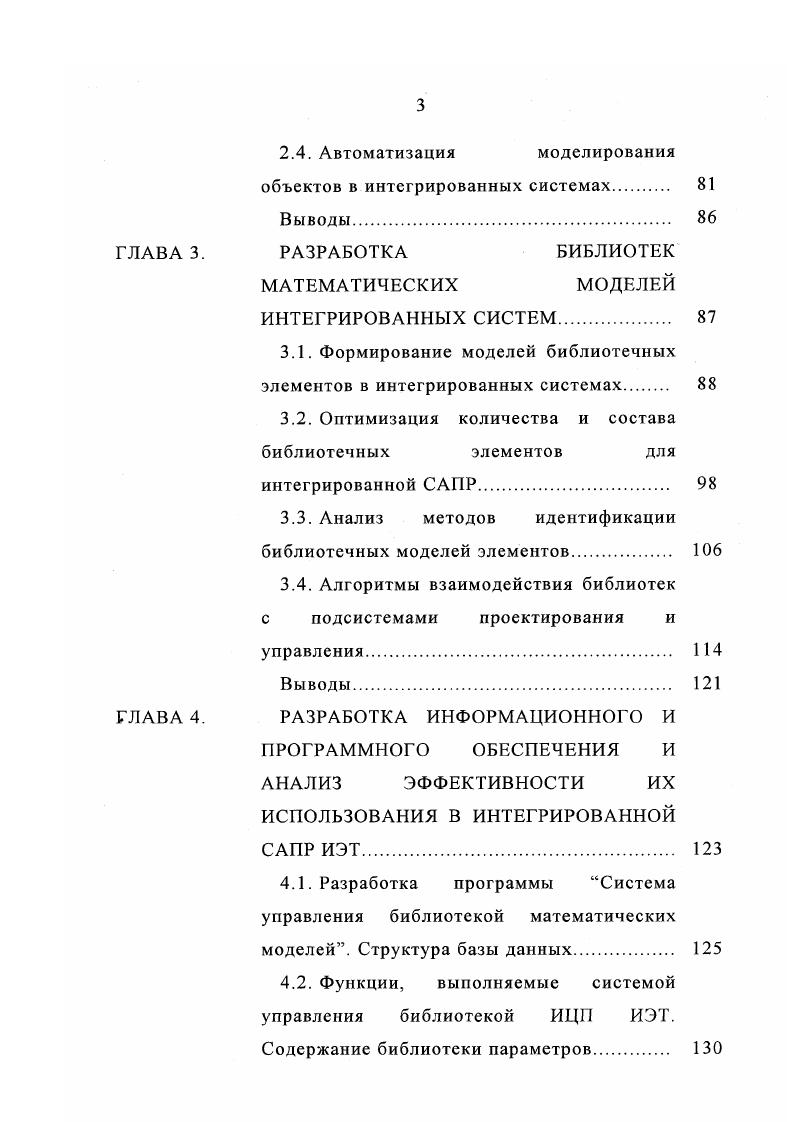

2.4. Автоматизация моделирования
объектов в интегрированных системах.
РАЗРАБОТКА БИБЛИОТЕК
МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ
ИНТЕГРИРОВАННЫХ СИСТЕМ
3.1. Формирование моделей библиотечных элементов в интегрированных системах
3.2. Оптимизация количества и состава библиотечных элементов для
интегрированной САПР
3.3. Анализ методов идентификации библиотечных моделей элементов
3.4. Алгоритмы взаимодействия библиотек с подсистемами проектирования и управления
РАЗРАБОТКА ИНФОРМАЦИОННОГО И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И АНАЛИЗ ЭФФЕКТИВНОСТИ ИХ
ИСПОЛЬЗОВАНИЯ В ИНТЕГРИРОВАННОЙ САПР ИЭТ
4.1. Разработка программы Система управления библиотекой математических моделей. Структура базы данных.
4.2. Функции, выполняемые системой управления библиотекой ИЦП ИЭТ. Содержание библиотеки параметров
ГЛАВА 5.
ГЛАВА 6.
4.3. Состав программного обеспечения системы управления библиотекой данных САПР ИЭТ.
4.4. Структура подсистемы моделирования цифровых устройств.
Выводы.
МОДЕЛИРОВАНИЕ ОБЪЕКТОВ ПРИ АВТОМАТИЗАЦИИ УПРАВЛЕНИЯ
ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ
5.1. Моделирование технологических
процессов
5.2. Автоматизированное управление
технологическими процессами производства ИЭТ
5.3. Технологический процесс сушки древесины
Выводы.
ПРИМЕНЕНИЕ ПОДСИСТЕМЫ
МОДЕЛИРОВАНИЯ ПРИ УПРАВЛЕНИИ МЕДИЦИНСКИМИ И
ОБРАЗОВАТЕЛЬНЫМИ СИСТЕМАМИ.
6.1. Анализ использования основных подсистем моделирования в клинических условиях.
6.2. Особенности подсистемы
планирования лечебных мероприятий и ее взаимодействие с другими подсистемами
6.3. Методы и алгоритмы
8 8
интеллектуальной поддержки выбора
тактики лечения.
6.4. Автоматизация управления
подготовкой кадров в области
информационных технологий.
ЗАКЛЮЧЕНИИ .
ЛИТЕРАТУРА


Концепции построения ИАСУ в настоящее время интенсивно развиваются на основе научной методологии системного анализа, теории иерархических многоуровневых систем, теории искусственного интеллекта, методов исследования операций, математической логики, теории алгоритмов, языков представления данных, теории локальных вычислительных сетей на базе мини- и микроЭВМ и микропроцессоров. Развитие основных средств САПР существенным образом связано с объектом проектирования. Появление новой элементной базы, современных технологий изготовления ИЭТ, увеличение степени интеграции элементов микросхем, новые конструктивные решения и материалы для создания ИЭТ требуют проведения постоянных исследований в области математического, программного, информационного, технического и других видов обеспечений САПР, а требование автоматизации сквозного процесса проектирования ИЭТ выдвигает на первый план проблему интеграции средств САПР для различных этапов проектирования ИЭТ в интегрированную систему проектирования, управления и контроля, обеспечивающую проектирование изделий определенного класса в рамках оптимального маршрута [0,9]. Системы проектирования микросхем, реализованные в настоящее время, включают комплексы программ для ЭВМ, обеспечивающие замкнутый цикл проектирования. На этапе проектирования элементов микросхемы решаются задачи расчета физической структуры для заданного технологического процесса и оптимизации его параметров по заданной физической структуре, расчета статических и динамических характеристик параметров выбранных моделей элементов микросхем по заданной топологии и физической структуре и их оптимизации. На этапе функционально-логического проектирования осуществляется синтез схемы в некотором, заранее выбранном базисе (на уровне блоков). При проектировании принципиальной электрической схемы (этап схемотехнического проектирования) обеспечивается полный расчет всех основных электрических характеристик и устанавливается их соответствие требованиям технического задания [2,3], а также должны решаться задачи статистического расчета и статистической оптимизации микросхемы [,]. Топологическое проектирование является наименее исследованной проблемой в теоретическом плане и наиболее трудоемкой в своей практической реализации. Топология печатной платы или кристалла интегральной схемы синтезируется после завершения разработки принципиальной схемы. Наиболее успешно она решается при проектировании цифровых устройств, где вмешательство человека в процессе синтеза топологии сравнительно невелико, это связано с однотипностью использования в схемах цифровых устройств функциональных элементов (вентилей, элементов задержки, библиотечных элементов КМОП БМК типа И, И-НЕ, ИЛИ-НЕ и т. Заключительным этапом разработки является верификация топологии. На нем проверяется соблюдение технологических норм, соответствие топологии исходной принципиальной схеме, а также рассчитываются электрические характеристики схемы (с учетом паразитных параметров, присущих конкретной конструкции). При этом следует заметить, что моделирование аналоговых схем пока не заменяет физического макетирования, так как при моделировании всегда выбираются упрощенные схемы замещения, не полностью адекватные условиям работы реального устройства. Результаты логического моделирования цифровых устройств более достоверны 2]. Проанализируем характеристики и возможности современных промышленных интегрированных САПР ИЭТ. БИС, топологического проектирования [7]. В качестве базового программного обеспечения автоматизации проектирования таких изделий используется интегрированная САПР фирмы Silvar-Lisko (США) SL- [7,3,6]. Система SL- нашла широкое применение и включает в себя проектирующих и обслуживающих подсистем (табл. БИС и СБИС на базовых матричных кристаллах (БМК), каждая из которых включает в себя от 4 до программных модулей. Интегрированная система ASCT (Automatic Synthesis of Control Test) предназначена для эксплуатации на IBM PC с оперативной памятью 0К и представляет собой совокупность модулей, работа которых выполняется под управлением системного монитора в рамках MS-DOS версии 6. Windows 3. Программное обеспечение логического проектирования матричных БИС предназначено для проведения статических и динамических экспериментов со схемами БМК и вычислительными системами на их основе. Таблица 1.
