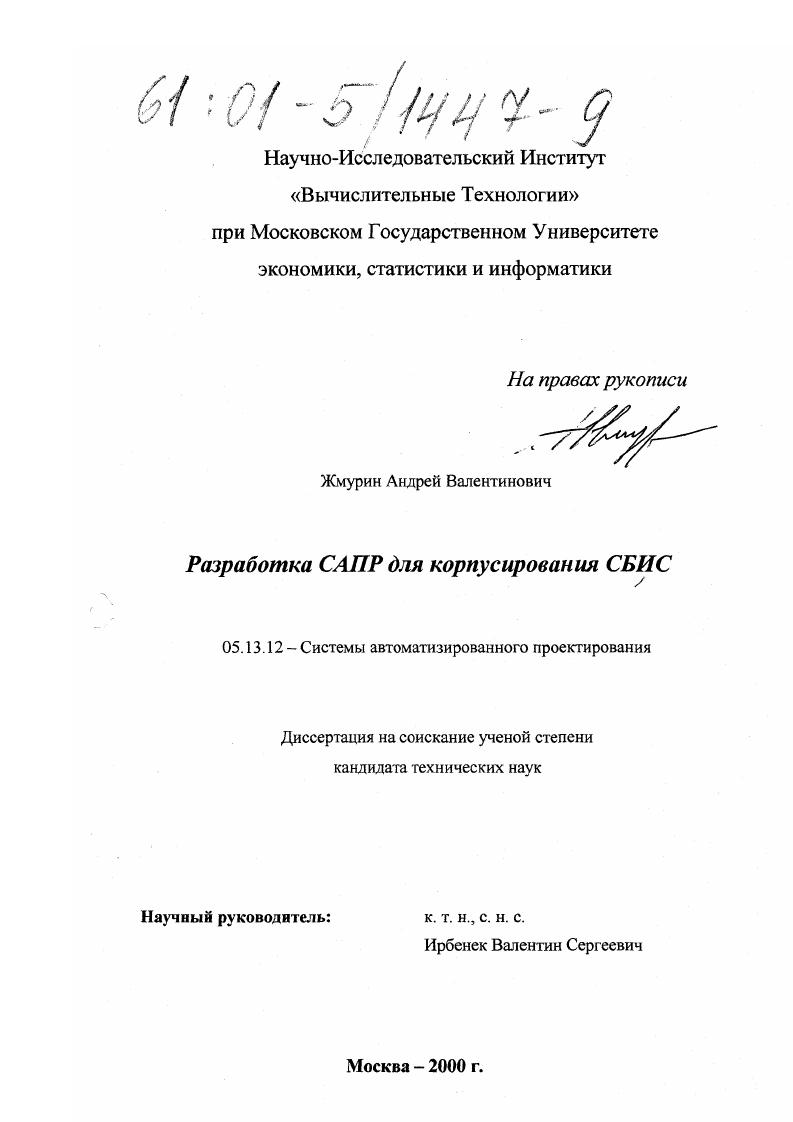

Разработка САПР для корпусирования СБИС

• Автор: Жмурин, Андрей Валентинович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 97 с.

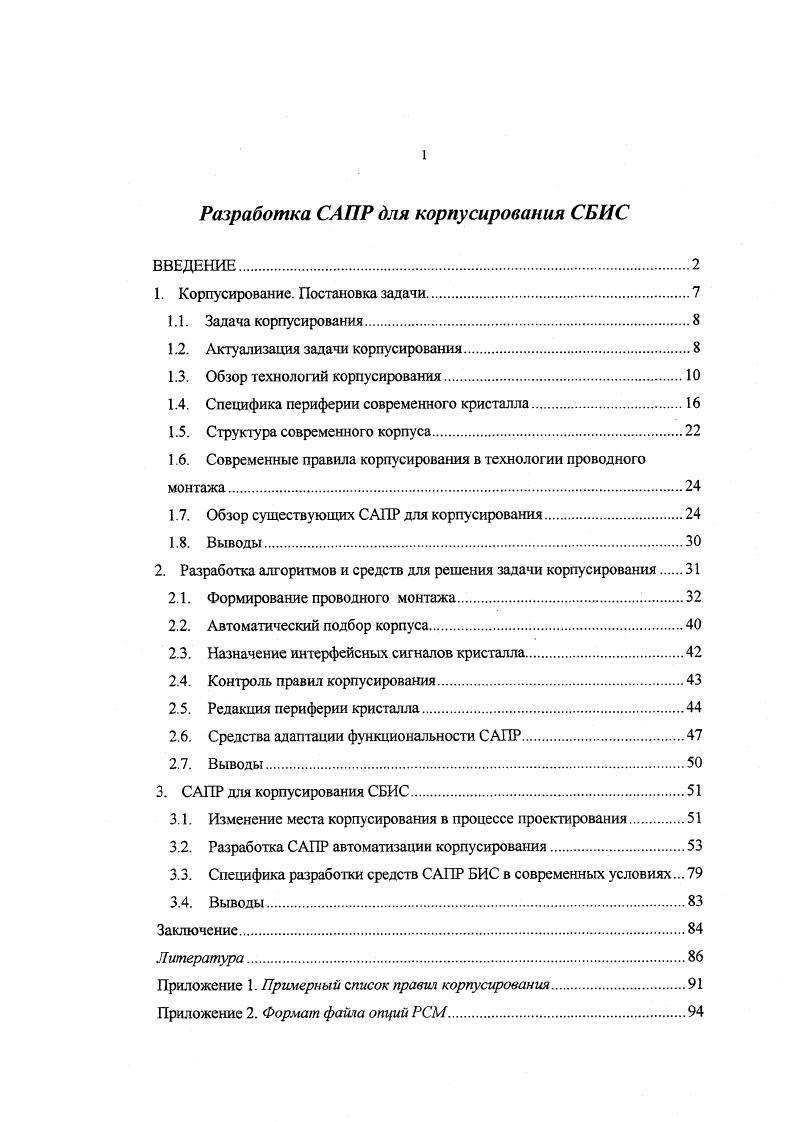

1. Корпусирование. Постановка задач и

1.1. Задача корпусирования

1.2. Актуализация задачи корпусирования.

1.3. Обзор технологий корпусирования.

1.4. Специфика периферии современного кристалла

1.5. Структура современного корпуса

1.6. Современные правила корпусирования в технологии проводного

монтажа.

1.7. Обзор существующих САПР для корпусирования

1.8. Выводы

2. Разработка алгоритмов и средств для решения задачи корпусирования

2.1. Формирование проводного монтажа.
2.2. Автоматический подбор корпуса.
2.3. Назначение интерфейсных сигналов кристалла
2.4. Контроль правил корпусирования
2.5. Редакция периферии кристалла
2.6. Средства адаптации функциональности САПР
2.7. Выводы
3. САПР для корпусирования СБИС.
3.1. Изменение места корпусирования в процессе проектирования
3.2. Разработка САПР автоматизации корпусирования
3.3. Специфика разработки средств САПР БИС в современных условиях.
3.4. Выводы
Заключение.
Литература

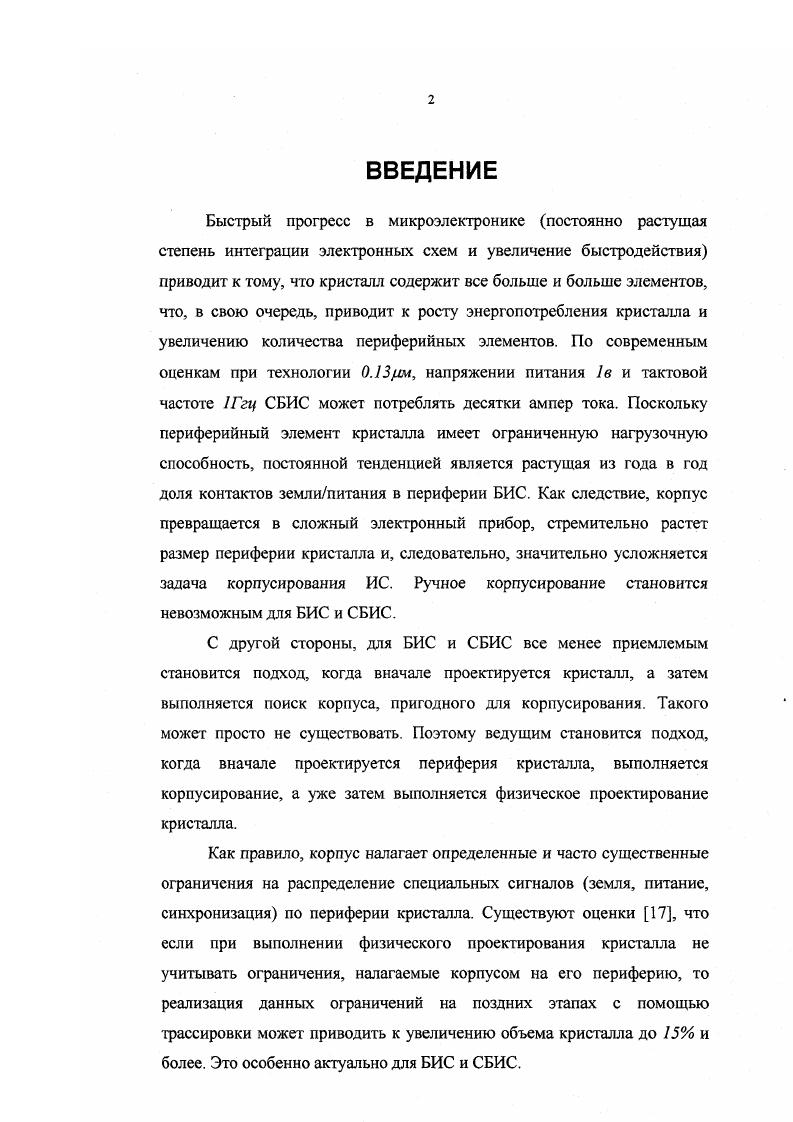

Ггц СБИС может потреблять десятки ампер тока. Поскольку периферийный элемент кристалла имеет ограниченную нагрузочную способность, постоянной тенденцией является растущая из года в год доля контактов землипитания в периферии БИС. Как следствие, корпус превращается в сложный электронный прибор, стремительно растет размер периферии кристалла и, следовательно, значительно усложняется задача корпусирования ИС. Ручное корпусирование становится невозможным для БИС и СБИС. С другой стороны, для БИС и СБИС все менее приемлемым становится подход, когда вначале проектируется кристалл, а затем выполняется поиск корпуса, пригодного для корпусирования. Такого можег просто не существовать. Поэтому ведущим становится подход, когда вначале проектируется периферия кристалла, выполняется корпусирование, а уже затем выполняется физическое проектирование кристалла. Как правило, корпус налагает определенные и часто существенные ограничения на распределение специальных сигналов земля, питание, синхронизация по периферии кристалла. Существуют оценки , что если при выполнении физического проектирования кристалла не учитывать ограничения, налагаемые корпусом на его периферию, то реализация данных ограничений на поздних этапах с помощью трассировки может приводить к увеличению объема кристалла до и более. Это особенно актуально для БИС и СБИС. Таким образом, актуальной становится разработка программных средств автоматизации задачи корпусирования. Задача особенно актуальна для случая, когда выполняется корпусирование в готовый корпус в технологии проводного монтажа. Целью диссертационной работы являлось создание системы автоматизации задачи корпусирования микросхемы. ИС, так и для СБИС. В данной работе рассматриваются проблемы корпусирования на современном этапе развития микроэлектронной технологии. САПР. Результаты исследований, выполненных по теме диссертации, нашли применение в разработанном программном комплексе приложения РСМ и i. Данный программный комплекс используется в качестве базового средства автоматизации корпусирования в технологии проводного монтажа в фирме VI I. На Мельниковских чтениях, Москва. Экономические информационные системы на пороге XXI века, Москва, окт. На семинарах МЦСТ, НИИВТ. В.С. Ирбенек, А. В.Жмурин, К. В.Келенин. Алгоритмы минимизации длин интерфейсных связей в САПР электронной аппаратуры. В сб. Высокопроизводительные вычислительные системы и микропроцессоры. Труды института высокопроизводительных вычислительных систем РАН, М. В.С. Ирбенек, А. В.Жмурин, К. В.Келенин. Применение алгоритмов решения задачи о назначениях для проектирования топологии межсоединений. В сб. Экономические информационные системы на пороге XXI века. Московский государственный университет экономики, статистики и информатики. Институт экономических информационных систем и программирования. М., окт. В.Ф. Уткин, В. С.Ирбенек, А. В.Жмурин. Алгоритмическое и программное обеспечение для графического изображения схем, представленных списком соединений. В сб. Экономические информационные системы на пороге XXI века. Московский государственный университет экономики, статистики и информатики. Институт экономических информационных систем и программирования. М., окт. А.В. Жмурин, В. С.Ирбенек, К. В.Келенин, Д. В.Кучеров. Алгоритмическое и программное обеспечение специализированной САПР для корпусирования БИС. Тезисы доклада на научной конференции, посвященной летию академика В. А.Мельникова, М. А.В. Жмурин, В. С.Ирбенек. Опыт разработки САПР ЭРАПК. В.А. Мельникова,М. В первой главе рассматривается задача корпусирования ИС, анализируется ее роль и место в общем процессе проектирования ИС на современном этапе развития микроэлектронной технологии, анализируются существующие средства САПР для автоматизации задачи корпусирования. В третьей главе анализируется изменение места корпусирования на современном этапе развития электронной технологии, описывается САПР корпусирования РСМ, созданная на основе предложенных алгоритмов и методик, рассматривается специфика разработки средств САПР БИС в современных условиях.
