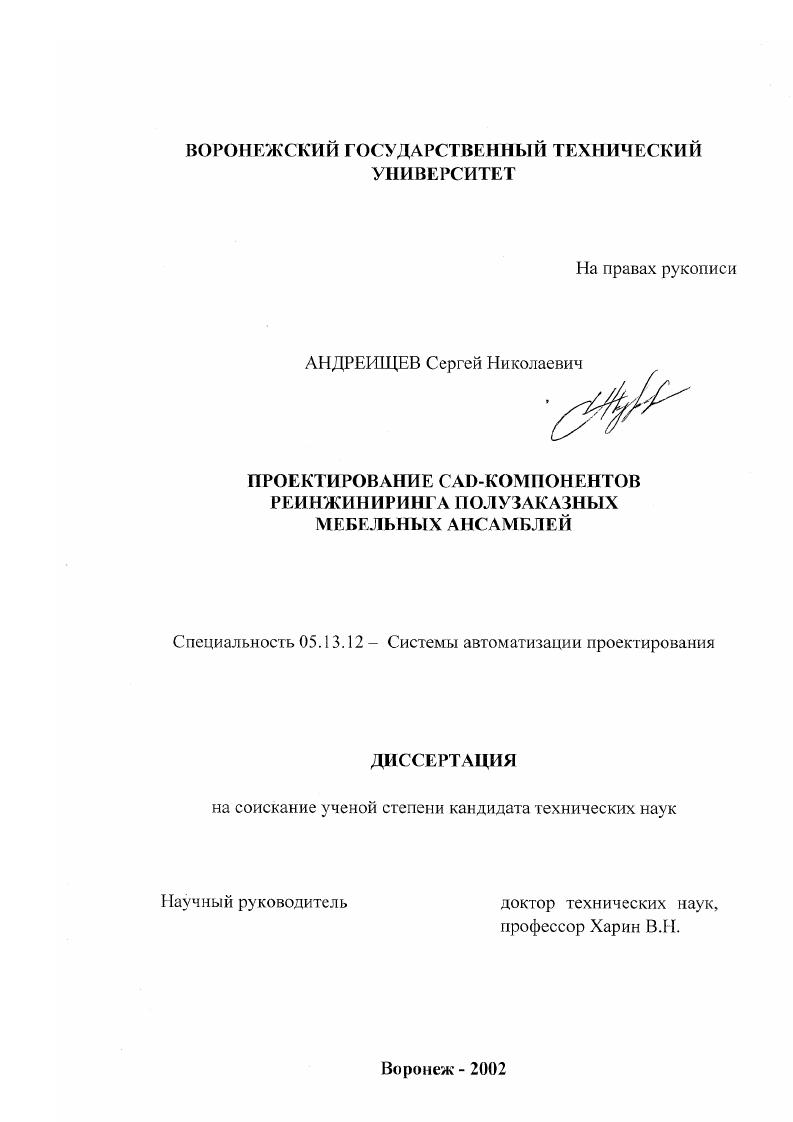

Проектирование CAD-компонентов реинжиниринга полузаказных мебельных ансамблей

• Автор: Андреищев, Сергей Николаевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Воронеж
• Количество страниц: 164 с. : ил

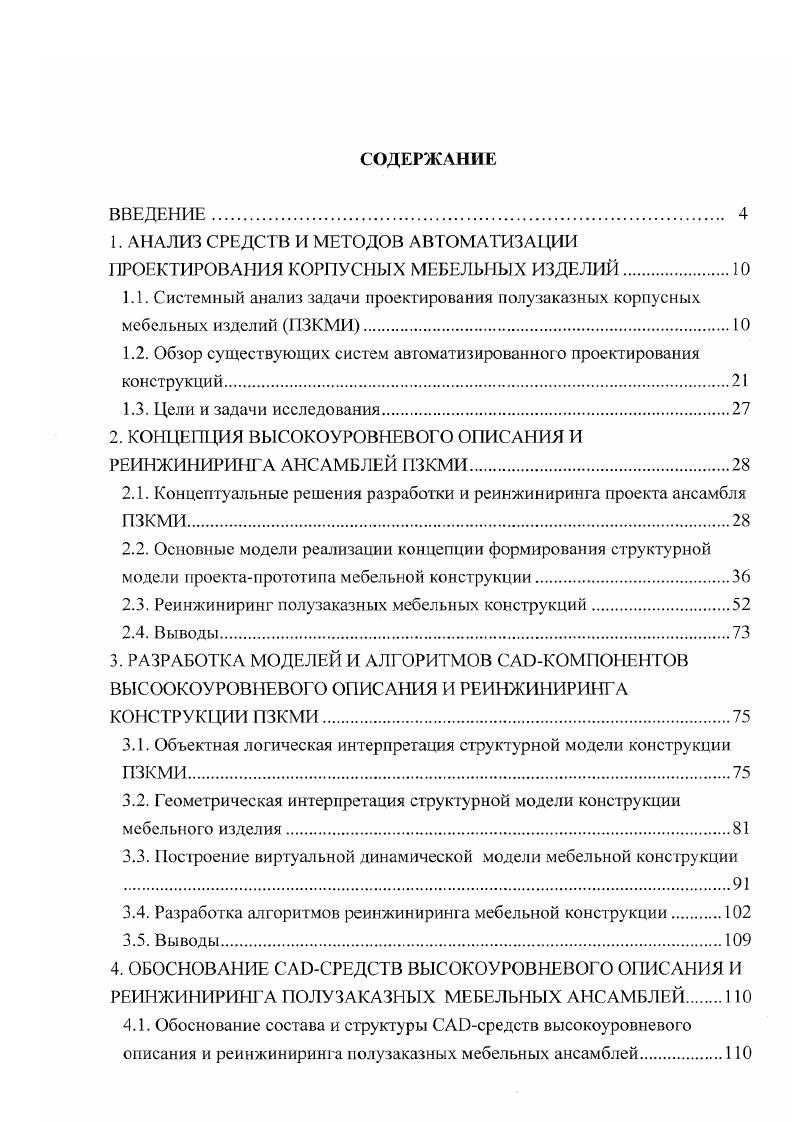

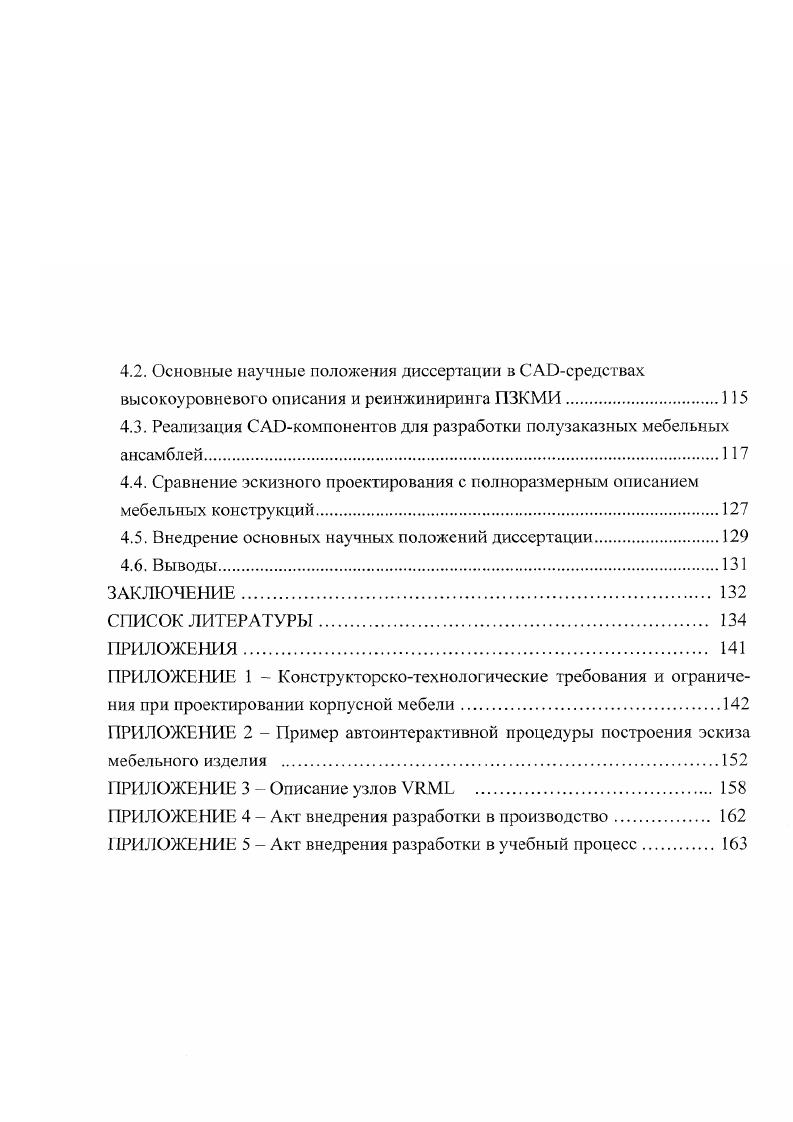

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. АНАЛИЗ СРЕДСТВ И МЕТОДОВ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ КОРПУСНЫХ МЕБЕЛЬНЫХ ИЗДЕЛИЙ

1.1. Системный анализ задачи проектирования полузаказных корпусных мебельных изделий ПЗКМИ.

1.2. Обзор существующих систем автоматизированного проектирования конструкций.

1.3. Цели и задачи исследования.

2. КОНЦЕПЦИЯ ВЫСОКОУРОВНЕВОГО ОПИСАНИЯ И РЕИНЖИНИРИНГА АНСАМБЛЕЙ ПЗКМИ.

2.1. Концептуальные решения разработки и реинжиниринга проекта ансамбля ПЗКМИ.

2.2. Основные модели реализации концепции формирования структурной модели проектапрототипа мебельной конструкции

2.3. Реинжиниринг пол у заказных мебельных конструкций

2.4. Выводы.

3. РАЗРАБОТКА МОДЕЛЕЙ И АЛГОРИТМОВ САПКОМПОНЕНТОВ ВЫСООКОУРОВНЕВОГО ОПИСАНИЯ И РЕИНЖИНИРИНГА КОНСТРУК1 ЩИ ПЗКМИ
3.1. Объектная логическая интерпретация структурной модели конструкции ПЗКМИ.
3.2. Геометрическая интерпретация структурной модели конструкции мебельного изделия
3.3. Построение виртуальной динамической модели мебельной конструкции
3.4. Разработка алгоритмов реинжиниринга мебельной конструкции
3.5. Выводы
4. ОБОСНОВАНИЕ САПСРЕДСТВ ВЫСОКОУРОВНЕВОГО ОПИСАНИЯ И РЕИНЖИНИРИНГА ПОЛУ ЗАКАЗНЫХ МЕБЕЛЬНЫХ АНСАМБЛЕЙ
4.1. Обоснование состава и структуры САПсредств высокоуровневого описания и реинжиниринга полузаказных мебельных ансамблей
4.2. Основные научные положения диссертации в САБсредствах высокоуровневого описания и реинжиниринга ПЗКМИ
4.3. Реализация САБкомпонентов для разработки полузаказных мебельных ансамблей.
4.4. Сравнение эскизного проектирования с полноразмерным описанием мебельных конструкций.
4.5. Внедрение основных научных положений диссертации.
4.6. Выводы.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Па практике САПР мебельного предприятия подразумевает внедрение комплекса программно-аппаратных средств и современной организации производства: программное обеспечение для конструкторских работ, создание на основе новых концептуальных решений и идей 2-D- и З-О-моделей (CAD системы); программы для создания и редактирования управляющих программ для станков с ЧПУ (САМ системы); самостоятельные и интегрированные программы для инженерных расчетов (САН системы); программное обеспечение для ведения документооборота, создания и управления электронными архивами конструкторской документации, а также для работы со сканированными документами технического назначения (PDM системы). В работе основной акцент делается на разработке CAD-компонентов для проектирования и реинжиниринга ПЗКМИ. Под термином CAD (Computer Aided Design) [] понимается автоматизация проектных процедур и проектных операций с применением компьютерных систем моделирования проектируемых объектов, с учетом конструкторско-технологических требований и ограничений (КТТО) и их оптимизации в процессе получения конструкторской документации. Под CAD-компонентом будем пнонимать программно-технический комплекс, либо программно-методический комплекс, обеспечивающий реализацию проектной процедуры или операции. Компонентом может быть исполняемый код программной реализации отдельного модуля автоматизированной системы. При рассмотрении предметной области использован ряд понятий и технологий, которые в том или ином виде применяются на протяжении всего цикла проектирования ПЗКМИ. Объектно-орнентированное проектирование конструкции [J - построение конструкции в виде модели взаимосвязанных между собой мебельных объектов. Объектная модель конструкции получается путем разбиения конструкции на укрупненные блоки элементов, которые также детализируются. Под мебельным объектом понимается определенная мебельная деталь или блок деталей, объединенных но какому-либо признаку, имеющая уникальный идентификатор, атрибуты и методы манипулирования ими. Блоки элементов, на которые делится модель, являются объектами различного уровня иерархии, таким образом, объекты одного уровня иерархии являются классами объектов. При этом объекты обладают уникальными наборами свойств и методов. CASE (Computer Aided Software/System Engineering) [,] - инструментарий для системных аналитиков, разработчиков, программистов и инженеров, позволяющий автоматизировать процесс проектирования и разработки сложных систем/программного обеспечения. CASE-cpedcmea [, ) - комплекс взаимосвязанных средств автоматизации создания CAD-компонентов, построенный па основе совокупности методологий анализа, проектирования, разработки и сопровождения сложных систем и программных комплексов. Реинжиниринг [] - создание нового проекта конструкции в сжатые сроки, на основе конструкции прототипа с учетом пожеланий заказчика. Фактически эго перепроектирование или перестройка системы конструкторских документов. Реперы - виртуальные или реальные точки, линии и объекты, используемые для управления процессом реинжиниринга конструкции геометрическая привязка которых производится в системе исполнительных координат. VRML - (язык моделирования виртуальной реальности), формат файлов позволяющий описывать трехмерные сцены [1, ]. Такие сцены отображаются в браузерах Интернет, что расширяет возможности использования данного языка для представления трехмерных объектов. Существует три подхода к созданию параметризованной геометрической модели изделия (рис. Рис. Параметризация [] - концепция, которая охватывает все методы для решения задач конструирования. Важной особенностью современной концепции параметрического конструирования является, прежде всего, возможность создания геометрической модели с использованием связей и правил, которые могут переопределяться и дополняться на любом этапе ее создания. Связи представляются в виде размерных, геометрических и алгебраических отношений. Правила определяются как условия выполнения базовой операции (например, сквозное или "слепое" отверстие). Параметрическое конструирование с полным набором связей или «жесткая» параметризация (Parametric Design) [] - Параметрическое конструирование с полным набором связей или “жесткая” параметризация — интеллектуальное моделирование, где геометрия и конструкторские намерения заложены в самом определении модели.
