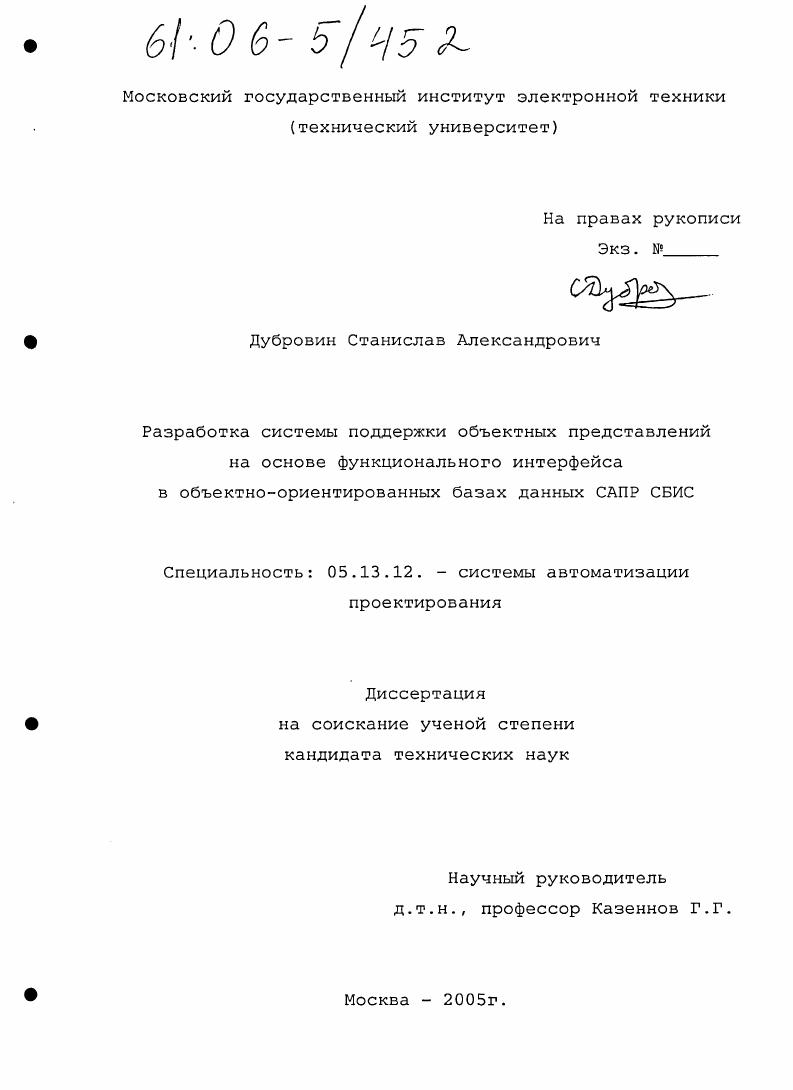

Разработка системы поддержки объектных представлений на основе функционального интерфейса в объектно-ориентированных базах данных САПР СБИС

• Автор: Дубровин, Станислав Александрович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 131 с.

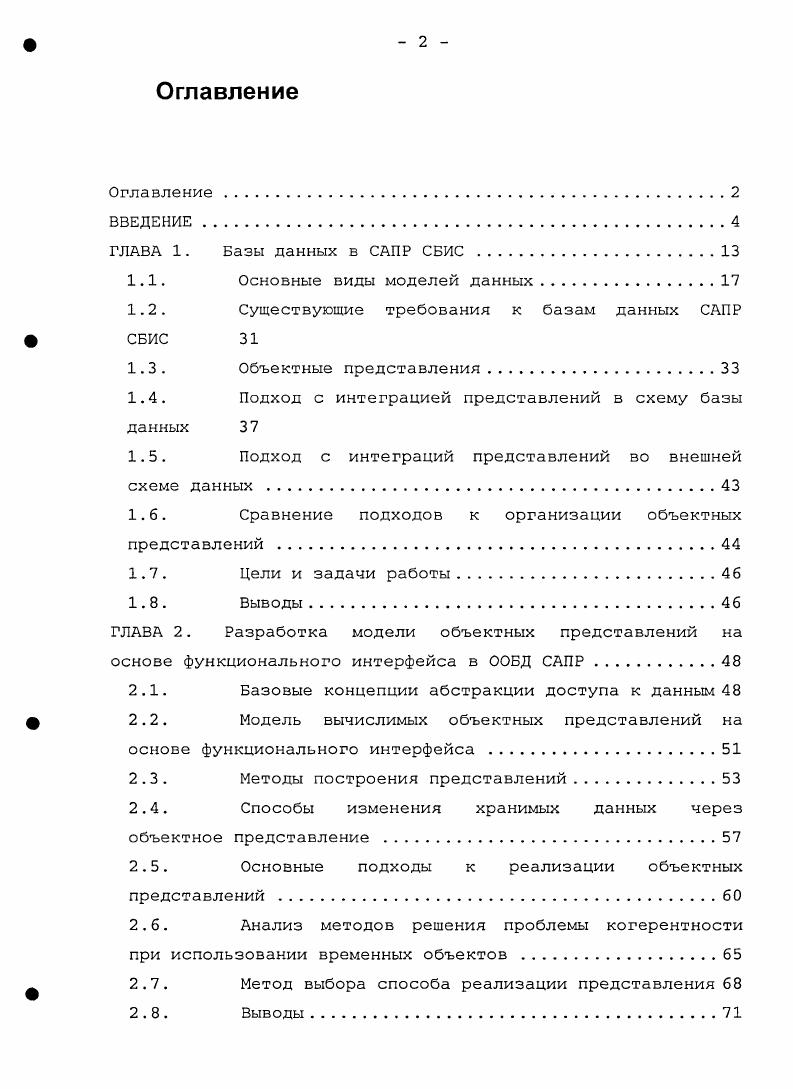

Оглавление
Оглавление
ВВЕДЕНИЕ

ГЛАВА 1. Базы данных в САПР СБИС

1.1. Основные виды моделей данных

1.2. Существующие требования к базам данных САПР

1.3 . Объектные представления

1.4. Подход с интеграцией представлений в схему базы

данных

1.5. Подход с интеграций представлений во внешней

схеме данных

1.6. Сравнение подходов к организации объектных
представлений
1.7. Цели и задачи работы
1.8. Выводы
ГЛАВА 2. Разработка модели объектных представлений на
основе функционального интерфейса в ООБД САПР
2.1. Базовые концепции абстракции доступа к данным
2.2. Модель вычислимых объектных представлений на
основе функционального интерфейса .
2.3. Методы построения представлений
2.4. Способы изменения хранимых данных через
объектное представление .
2.5. Основные подходы к реализации объектных
представлений .
2.6. Анализ методов решения проблемы когерентности
при использовании временных объектов
2.7. Метод выбора способа реализации представления
2.8. Выводы.

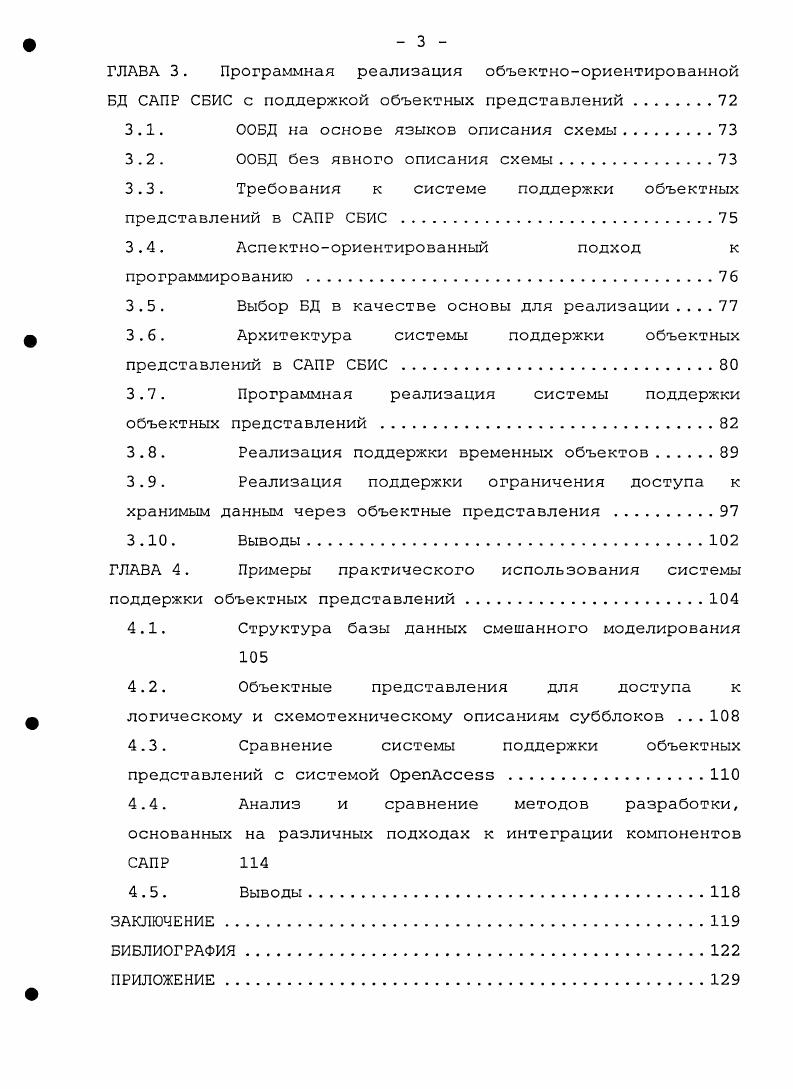

ГЛАВА 3. Программная реализация объектноориентированной
БД САПР СБИС с поддержкой объектных представлений .
3.1. ООБД на основе языков описания схемы
3.2. ООБД без явного описания схемы7
3.3. Требования к системе поддержки объектных
представлений в САПР СБИС .
3.4. Аспектноориентированный подход к
программированию .
3.5. Выбор БД в качестве основы для реализации
3.6. Архитектура системы поддержки объектных
представлений в САПР СБИС .
3.7. Программная реализация системы поддержки
объектных представлений
3.8. Реализация поддержки временных объектов.
3.9. Реализация поддержки ограничения доступа к
хранимым данным через объектные представления
3 Выводы.
ГЛАВА 4. Примеры практического использования системы
поддержки объектных представлений .
4.1. Структура базы данных смешанного моделирования
4.2. Объектные представления для доступа к логическому и схемотехническому описаниям субблоков .
4.3. Сравнение системы поддержки объектных
представлений с системой .
4.4. Анализ и сравнение методов разработки,
основанных на различных подходах к интеграции компонентов САПР
4.5. Выводы.
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЯ


Разработать на основе этой архитектуры систему поддержки объектных представлений, интегрированную в объектно-ориентированную базу данных. Провести практическую апробацию разработанной системы. На основе полученных теоретических результатов разработана система поддержки объектных преобразований, являющаяся удобным инструментальным средством для разработчиков компонентов САПР. Данная система позволяет упростить процесс разработки программных интерфейсов к базам проектных данных САПР, а также уменьшить количество ошибок при разработке и, следовательно, увеличить надёжность разрабатываемых компонентов. В результате уменьшаются сроки выхода САПР на рынок и уменьшается число обращений в службу технической поддержки. В работе был использован математический аппарат теории множеств и теории алгоритмов. Экспериментальные результаты были получены при помощи разработанной программной среды. Достоверность полученных результатов подтверждается используемым в работе математическим аппаратом, экспериментальным тестированием и промышленной эксплуатацией разработанного программного обеспечения в САПР «АУОСАБ». Результаты работы в виде объектно-ориентированной системы управления базами данных в составе САПР «АУОСАБ» внедрены в процесс проектирования ИС ООО «Юник Ай Сиз», НИИФП и в учебный процесс МГИЭТ(ТУ), что подтверждается актами о внедрении. ИС. СБИС. Разработка модели объектных преобразований на основе функционального интерфейса. Разработка методов обновления данных через функциональный интерфейс и способа выбора используемых методов в зависимости от сложности преобразований. Разработка архитектуры поддержки объектных представлений с преобразованиями на основе функционального интерфейса. АСАБ». Модель преобразования объектов на основе функционального интерфейса. ООБД САПР. Критерии выбора способов настройки функциональных интерфейсов в зависимости от сложности реализуемых преобразований. Метод создания объектных представлений для модели преобразований объектов на основе функционального интерфейса. Структура объектно-ориентированной базы данных САПР для интеграции средств цифрового и аналогового моделирования. Электроника и информатика - ", - ноября . Публикации. Материалы, отражающие основное содержание работы, опубликованы в двух научных статьях и шести докладах в трудах российских и международных научно-технических конференций. Библиографические данные публикаций приведены в разделе "Библиография". Структура работы. Диссертация состоит из введения, четырех глав, заключения, списка использованных источников, приложения, содержащего акты внедрения результатов работы. В первой главе описаны основные виды моделей данных, применяемых в БД САПР, рассмотрены основные требования, предъявляемые к БД САПР. Проанализированы способы построения объектных баз данных. Проведено сравнение реляционных и объектных баз данных в задачах САПР СБИС. Выявлены ограничения и недостатки объектной модели при использовании в САПР СБИС. Описаны методы преодоления этих ограничений путем введения дополнительного уровня абстракции на основе т. Проведён обзор и сравнение методов создания объектных представлений в БД САПР. Выявлены недостатки предложенных подходов. Сформулирована задача разработки объектных представлений на основе функционального интерфейса. Вторая глава посвящена разработке модели объектных представлений на основе функционального интерфейса для объектно-ориентированных баз данных САПР. Кратко описаны основные концепции, используемые в настоящее время для доступа к данным, и описана разработанная на их основе модель. Для представленной модели описаны варианты реализации, выявлены их достоинства и недостатки, описаны критерии выбора методов реализации и представлен алгоритм выбора оптимального варианта. В третьей главе кратко описываются подходы к реализации ООБД САПР, разрабатываются критерии выбора ООБД в качестве основы для реализации, проводится выбор такой ООБД. Описывается архитектура системы поддержки объектных представлений. Рассматриваются методы реализации внутренних и внешних по отношению к объекту представления функций преобразования.
