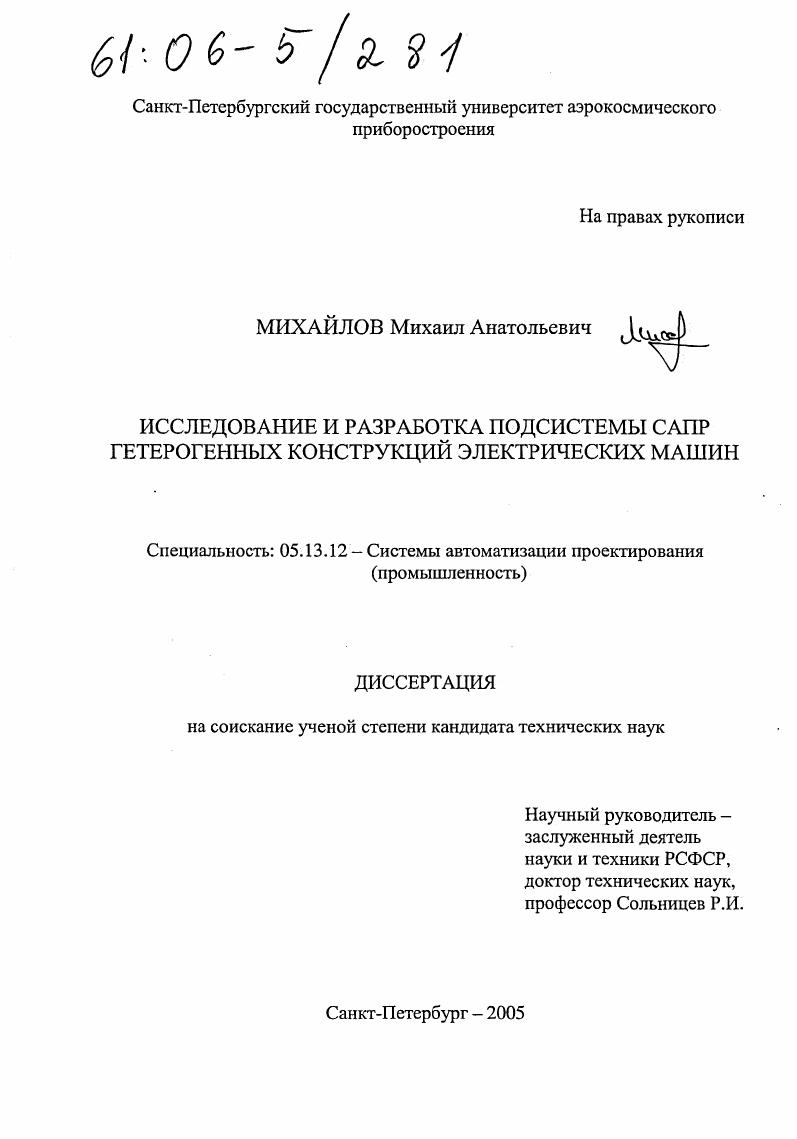

Исследование и разработка подсистемы САПР гетерогенных конструкций электрических машин

• Автор: Михайлов, Михаил Анатольевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Санкт-Петербург
• Количество страниц: 139 с. : ил.

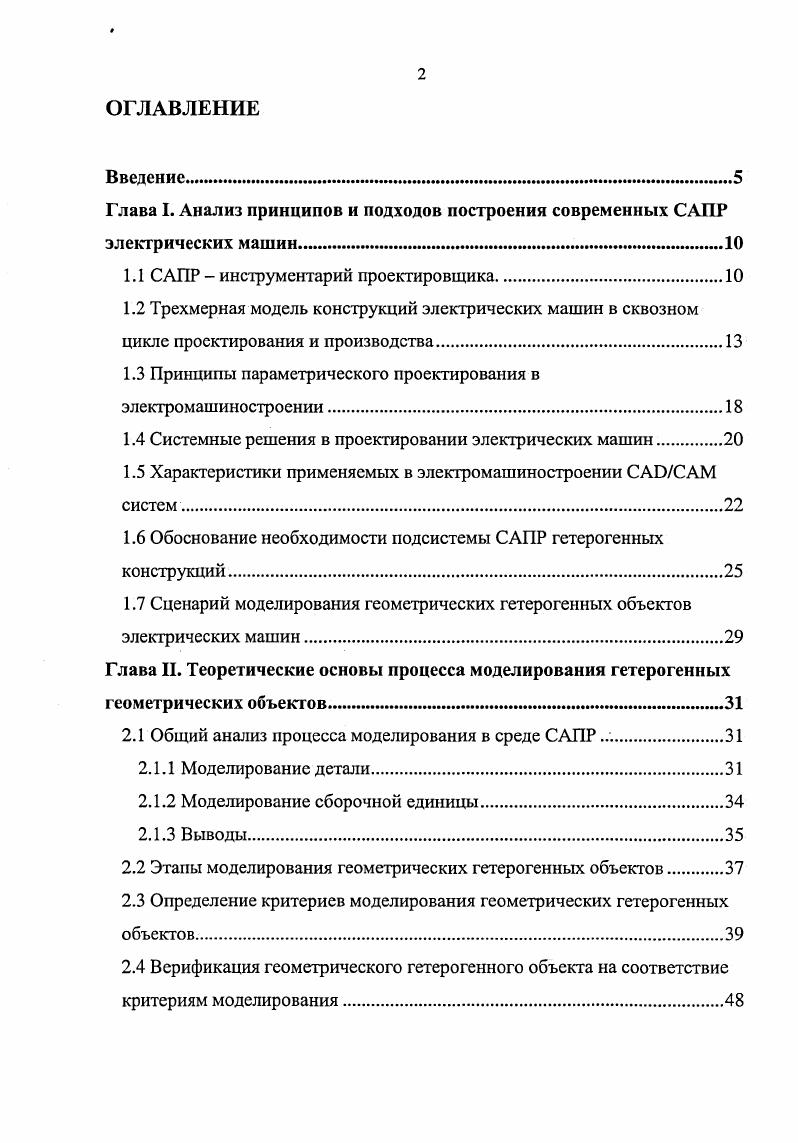

1.1 САПР инструментарий проектировщика

1.2 Трехмерная модель конструкций электрических машин в сквозном цикле проектирования и производства

1.3 Принципы параметрического проектирования в

электромашиностроении.

1.4 Системные решения в проектировании электрических машин

1.5 Характеристики применяемых в электромашиностроении систем.

1.6 Обоснование необходимости подсистемы САПР гетерогенных конструкций

1.7 Сценарий моделирования геометрических гетерогенных объектов электрических машин

Глава II. Теоретические основы процесса моделирования гетерогенных геометрических объектов

2.1 Общий анализ процесса моделирования в среде САПР

2.1.1 Моделирование детали

2.1.2 Моделирование сборочной единицы.
2.1.3 Выводы
2.2 Этапы моделирования геометрических гетерогенных объектов
2.3 Определение критериев моделирования геометрических гетерогенных объектов.
2.4 Верификация геометрического гетерогенного объекта на соответствие критериям моделирования
2.5 Формализация процесса моделирования геометрического гетерогенного объекта.
2.6 Преобразование гетерогенной конструкции электрической машины на основе диаколтики в геометрический гетерогенный объект.
2.6 Разработка методов переноса проектной информации в геометрический гетерогенный объект
Глава III. Методы и алгоритмы САПР гетерогенных конструкций электрических машин
3.1 Анализ моделей конструкций электрических машин.
3.2 Классификация геометрических гетерогенных объектов и методология их моделирования.
3.3 Формирование в конструкции электрической машины геометрических гетерогенных объектов. Примеры моделирования.
3.3.1 Модель сердечника главного полюса
3.3.2 Модель сердечника якоря
3.3.2 Модель коллектора
3.3.3 Модель катушки якоря.
3.4 Характеристики исследуемой модели с использованием гетерогенных объектов.
3.5 Расчет усредненных массовых характеристик гетерогенных объектов
3.6 Выводы
Глава IV. Лингвистическое и программное обеспечение САПР геометрических гетерогенных объектов
4.1 Средства программирования в среде САПР
4.1.1 Средства программирования САПР иМЮКАРШСЗ
4.2 Методы построения программного интерфейса моделирования ГГО в среде САПР
4.2.1 Алгоритм работы программного обеспечения САПР ГГО
4.3 Средства интеграции в среду САПР.
4.3.1 Интеграция в главное меню
4.3.2 Интеграция в плавающие панели инструментов.
4.3.3 Использование шаблонов гетерогенных объектов в среде игарЬисБ
4.4 Описание и методология применения программного обеспечения гетерогенных объектов
4.4.1 Описание и методология применения программного обеспечения для моделирования однокомпонентного гетерогенного объекта
4.4.2 Описание и методология применения программного обеспечения для моделирования разнокомпонентного гетерогенного объекта
4.4.3 Описание и методология применения программного обеспечения для моделирования элементного гетерогенного объекта
4.4.4 Описание и методология применения программного обеспечения для моделирования блочного гетерогенного объекта.
4.5 Применение методологии и тестирование разработанного программного обеспечения.
Основные выводы и результаты работы
Библиографический список.
Введение


Предлагаемое в диссертационной работе решение описанной выше проблемы это разработка в конструкторском моделировании методологии формирования информационной модели, позволяющей геометрическими и параметрическими методами аккумулировать в себе информацию по геометрическим, функциональным, технологическим и вспомогательным свойствам всей сборочной единицы или выбранного в ней набора деталей, моделирование которых является нецелесообразным. Геометрические объекты, сформированные с учетом такой информационной модели, предлагается в дальнейшем называть геометрическими гетерогенными объектами ГГО. Реализация этой задачи возможна на разработке новой методологии конструкторского моделирования и соответствующего лингвистического и программного обеспечений подсистемы САПР гетерогенных конструкций электрических машин. Основываясь на этом предложении, проектируемая гетерогенная конструкция может быть представлена единым геометрическим объектом, содержащим в себе информацию по внутренней структуре, на базе которой можно получить необходимую для проектирования и производства информацию по входящим в нее компонентам. Такой вид представления конструкции может широко применяться при проектировании средствами САПР, так как он позволит исключить значительное количество операций, которые пришлось бы создавать при существующем способе геометрического моделирования сборочных единиц. Глава I. Анализ принципов и подходов построения современных САПР электрических машин. САПР инструментарий проектировщика. Система автоматизированного проектирования САПР наряду с автоматизированными системами научных исследований, технологической подготовкой производства, управления технологическими процессами АСНИ, АСТПП, АСУТП является одной из основных подсистем в интегральной системе автоматизации проектных и производственных промышленных предприятий НИИ, КБ и заводов . Анализ определений САПР, имеющихся в литературе, показывает, что эти определения не содержали основного назначения САПР стать качественно новым инструментом проектировщика разработчика, конструктора, технолога, испытателя на всех этапах проектирования согласование технического задания, техническое предложение, эскизный проект, рабочий проект, изготовление опытного образца, испытания, серийное производство. САПР это инструментарий проектировщика, включающий техническое, математическое, лингвистическое, программное, информационное, методическое и организационное обеспечения, предназначенный для автоматизации всего процесса проектирования от согласования технического задания до передачи проекта на заводизготовитель. В соответствии с местом, занимаемым САПР в структуре проектного предприятия, НИИ, КБ обследованию подлежит технология проектных процедур, выполняемых внутри каждого из отделов проектирования, и связь между отделами при движении проектных решений от технического задания к результату проектирования технической документации, принятой заводомизготовителем. Эта технология составляет процесс проектирования, включающий существующие этапы и основные проектные процедуры внутри этапов. Анализы процессов проектирования показывают, что это итерационные процессы с многочисленными контурами обратных связей и сравнивающими элементами, такими как изменения структуры и параметров проектируемых систем и устройств после испытаний, коррекция чертежей и другой технической документации в процессе изготовления, входной и выходной контроль изделий и технической документации. Характерной чертой этой концепции САПР является параллельная работа проектировщиков ,, , . САПР строится из подсистем, т. Подсистема САПР состоит из компонентов. Компоненты часть подсистемы элемент САПР, из которых строится подсистема. Процесс создания САПР представляет собой совокупность упорядоченных во времени, взаимосвязанных, объединенных в стадии и этапы работ, выполнение которых необходимо и достаточно для создания САПР, соответствующей заданным требованиям ГОСТ . Функционирование и построение САПР обеспечивается несколькими важнейшими составляющими ГОСТ 1. Техническое обеспечение САПР совокупность взаимосвязанных и взаимодействующих аппаратных средств.
