Эскизное проектирование прототипных объектов корпусной мебели для позаказного промышленного производства

• Автор: Бунаков, Павел Юрьевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Воронеж
• Количество страниц: 199 с. : ил.

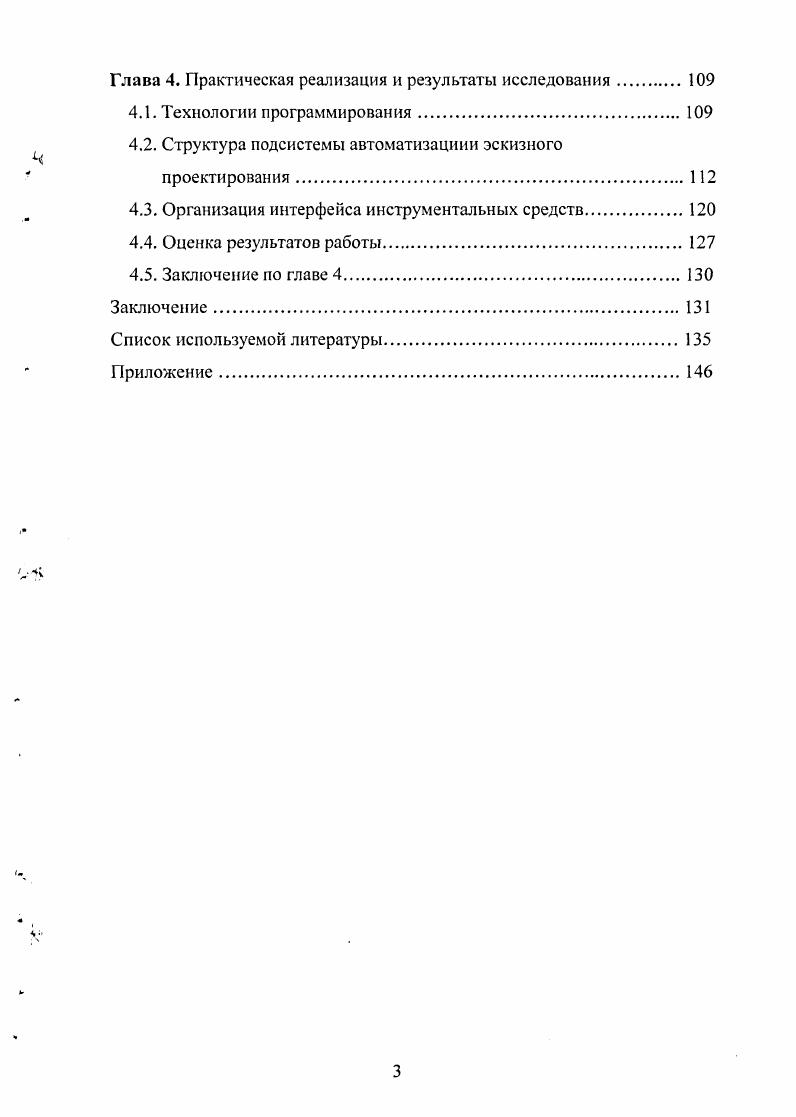

ОГЛАВЛЕНИЕ

Условные обозначения и сокращения.

V Введение
Глава 1. Постановка задачи автоматизации эскизного проектирования прототипных объектов

1.1. Особенности автоматизированного проектирования мебели

1.2. Анализ САПР мебельных изделий.

1.3. Эскизное проектирование и его место в концепции

безошибочного проектирования.

1.4. Постановка задачи автоматизации эскизного проектирования .

1.5. Заключение по главе 1

Глава 2. Функциональные модели эскизного проектирования.

2.1. Способы синтеза изделий.
2.2. Модель прототипного объекта корпусного мебельного изделия
2.3. Модель эскизного представления узла сопряжения
у 2.4. Классификация и модели конструкторско
технологических требований и ограничений
2.5. Функциональность инструментальных средств
автоматизации эскизного проектирования
2.6. Заключение по главе 2.
Глава 3. Разработка алгоритмов генерации моделей
эскизного проектирования
3.1. Уровни абстрагирования объектных моделей.
3.2. Алгоритм генерации объектной модели мебельного изделия
3.3. Проектирование базы данных КТТО.
3.4. Структура базы данных КТТО
Л 3.5. Заключение по главе 3.
Глава 4. Практическая реализация и результаты исследования
4.1. Технологии программирования.
4.2. Структура подсистемы автоматизации и эскизного проектирования.
4.3. Организация интерфейса инструментальных средств.
4.4. Оценка результатов работы.
4.5. Заключение по главе 4.
Заключение.
Список используемой литературы


Из всех показателей качества наименее стабильными являются показатели исполнения. Их поддержка на требуемом уровне обеспечивается организацией контроля качества на всех этапах технологического процесса и его максимальной автоматизацией. Перечисленные особенности мебельных изделий определяют и особенности автоматизации их проектирования. Практическая реализация задач проектирования КМИА выполняется специалистами с конструкторской и дизайнерской подготовкой, причем разделение инженерного и гуманитарного аспекта их деятельности в некоторой степени условно. В зависимости от класса проектируемых изделий превалирующий характер имеют те или иные знания. В соответствии с этим одной из основных особенностей автоматизированного проектирования мебели является тесное переплетение инженерных и художественных возможностей в функционале соответствующих САПР. На первой стадии изучается задание на проектирование, в процессе которого определяются цели и задачи проектирования, сроки и стадии выполнения проекта. Здесь же проводится предпроектныи анализ функционирования будущего изделия, анализ эксплуатации аналогичных изделий, изучаются возможные варианты конструкции, композиционные решения, технико-экономические показатели изделия и ряд других показателей. Результатом данной исследовательской стадии является документ «Техническое задание на проектирование», сформированное на основании заявки на разработку и освоение продукции, составленной заказчиком. Данный этап предполагает анализ большого объема информации, поэтому с точки зрения автоматизации при его выполнении используются преимущественно САПР на основе СУБД с элементами поискового конструирования []. Результатом второй стадии проектирования является эскизный проект будущего изделия в соответствии с замыслом конструктора-дизайнера и заданием на проектирование []. Пе реализация предполагает сбор и изучение исходных проектных данных, включая информационные и патентные материалы, функциональный, социологический, эстетический, эргономический и технологический анализ прототипов и аналогов, исследование условий изготовления изделия, оформление вариантов художественно-конструкторского, эргономического и цветофактурного решения, выбор декоративно-конструкционных материалов и технологии отделки. Данная стадия проектирования предполагает активное применение автоматизированных систем. В свете концепции БОПП автор предлагает расширит! Это не противоречит общей концепции данного этапа в силу того, что математическая модель прототипного объекта КМИА включает в себя материалы, варианты оформления и технологии, абстрагированные от специфики конкретного предприятия и заказа, являясь, по сути, обобщенным художественно-конструкторским предложением. На третьей стадии полученное художественно-конструкторское предложение развивается и углубляется. На основе информации предыдущей стадии уточняется масштабное решение всех деталей изделия, пропорций, сечений, прорабатывается пластика форм и конкретизируется световое оформление. Завершает стадию оформление конструктивных чертежей и пояснительной записки, а также аннотации с аргументированным обоснованием принятых решений. Результатом реализации этой стадии проектирования является технический проект [] и модель изделия. В соответствии с концепцией БОПП данный этап представляет собой реинжиниринг прототипных объектов, сформированных на этане эскизного проектирования. При традиционном подходе к проектированию эти этапы выполняются последовательно и, как правило, одним исполнителем. Концепция БОПП дифференцирует их и по времени исполнения, и по исполнителям. Этап эскизного проектирования выполняется высококвалифицированными специалистами, замыкая собой функциональноаналитическую стадию. Его результат является самоценным, т. Последний этап представляет собой реализацию художественноконструкторского решения. В процессе его реализации изготавливаются технологические чертежи всех деталей изделия, соответствующие возможностям предприятия и предполагаемому объему выпуска изделий.
