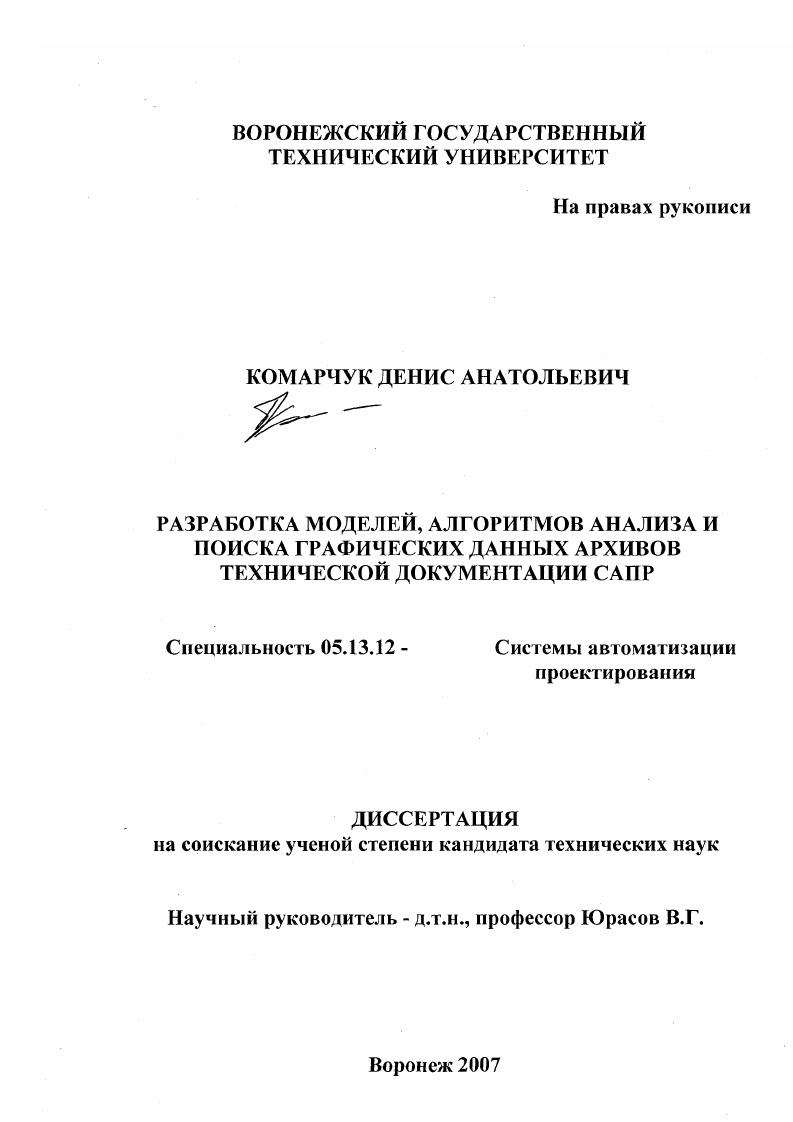

Разработка моделей, алгоритмов анализа и поиска графических данных архивов технической документации САПР

• Автор: Комарчук, Денис Анатольевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Воронеж
• Количество страниц: 125 с. : ил.

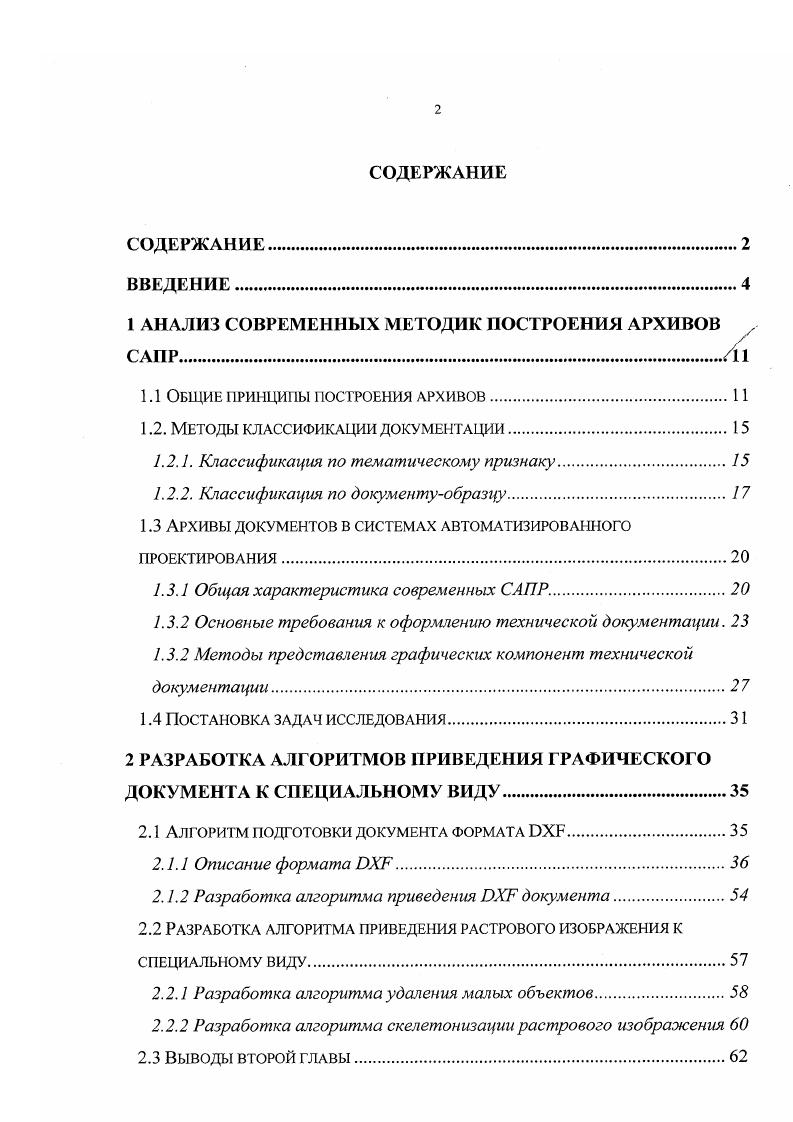

СОДЕРЖАНИЕ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1 АНАЛИЗ СОВРЕМЕННЫХ МЕТОДИК ПОСТРОЕНИЯ АРХИВОВ САПР.Л

1.1 Общие принципы построения архивов

1.2. МЕТОДЫ КЛАССИФИКАЦИИ ДОКУМЕНТАЦИИ. 1

1.2.1. Классификация по тематическому признаку

1.2.2. Классификация по документуобразцу.

1.3 Архивы документов в системах автоматизированного проектирования.

1.3.1 Общая характеристика современных САПР.

1.3.2 Основные требования к оформлению технической документации.

1.3.2 Методы представления графических компонент технической документации.
1.4 Постановка задач исследования
2 РАЗРАБОТКА АЛГОРИТМОВ ПРИВЕДЕНИЯ ГРАФИЧЕСКОГО ДОКУМЕНТА К СПЕЦИАЛЬНОМУ ВИДУ
2.1 Алгоритм подготовки документа формата .
2.1.1 Описание формата ОХР
2.1.2 Разработка алгоритма приведения ОХГ документа.
2.2 Разработка алгоритма приведения растрового изображения к специальному виду
2.2.1 Разработка алгоритма удаления малых объектов
2.2.2 Разработка алгоритма скелетонизации растрового изображения
2.3 Выводы ВТОРОЙ главы

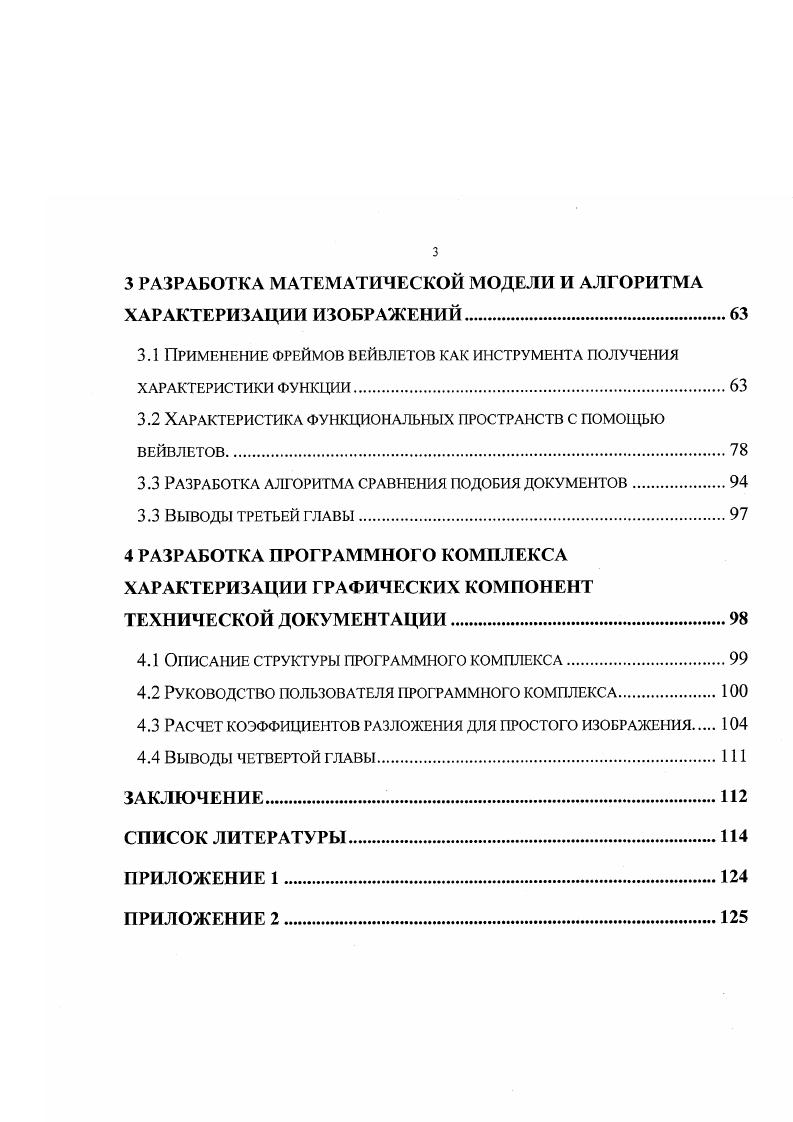

3 РАЗРАБОТКА МАТЕМАТИЧЕСКОЙ МОДЕЛИ И АЛГОРИТМА ХАРАКТЕРИЗАЦИИ ИЗОБРАЖЕНИЙ.
3.1 Применение фреймов вейвлетов как инструмента получения
ХАРАКТЕРИСТИКИ ФУНКЦИИ
3.2 Характеристика функциональных пространств с помощью вейвлетов.
3.3 Разработка алгоритма сравнения подобия документов.
3.3 Выводы третьей главы
4 РАЗРАБОТКА ПРОГРАММНОГО КОМПЛЕКСА ХАРАКТЕРИЗАЦИИ ГРАФИЧЕСКИХ КОМПОНЕНТ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ.
4.1 Описание структуры программного комплекса.
4.2 Руководство пользователя программного комплекса
4.3 Расчет коэффициентов разложения для простого изображения
4.4 Выводы четвертой главы.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Технического Университета (Воронеж, -) и на научно-методических семинарах кафедры систем автоматизированного проектирования и информационных систем (Воронеж -). Публикации. Основное содержание диссертационной работы изложено в 9 печатных работах, в том числе одна в издании, рекомендованном ВАК РФ. В работах, опубликованных в соавторстве и приведенных в конце автореферата, лично соискателю принадлежат: в [] применение методов вейвлет-анализа для получения характеристики растрового изображения, в [] анализ возможности использования вейвлетов как инструмента оценки дискретной двумерной функции. Структура и объем работы. Диссертация состоит из введения, четырех глав, заключения, изложенных на 5 страницах машинописного текста, списка литературы из 6 наименований, содержит рисунков, таблиц. Во введении обосновывается актуальность темы диссертационной работы, сформулированы цель и задачи исследования, научная новизна, практическая значимость полученных результатов, изложено краткое содержание глав диссертации. Первая глава посвящена системному анализу способов представления графических данных в архивных системах. Рассматриваются две модели данных: растровая и векторная, их преимущества и недостатки по сравнению друг с другом. Проведен анализ существующих на сегодняшний день классификаций документов по различным признакам. Как наиболее перспективный выделен метод классификации по документу-образцу, где в качестве образца может выступать как текстовый, так и графический документ. Определены основные возможности, предоставляемые современными САПР, выявлены требования, предъявляемые к ним. Установлены строгие рамки оформления технической документации, регламентируемые единым стандартом конструкторской документации (ЕСКД). Проведен анализ возможностей существующих архивных систем хранения данным применительно к их графическому содержанию. Исходя из возможностей современных систем, сформулированы цель и задачи исследования. Во второй главе рассматриваются необходимые для дальнейшей характеристики изображения алгоритмы и методы приведение изображения к специальному виду, т. В рамках данной главы рассмотрены такие форматы документов как DXF, JPG и PNG как самые распространенные на сегодняшний день в САПР. Приведены алгоритмы приведения формата DXF с вычленением из него исключительно графических составляющих. Для растровых форматов приведены алгоритмы удаления малых объектов, представляющих собой в частности пояснительные тексты, а так же алгоритм скелетонизации изображения. Третья глава посвящена построению алгоритмов получения вейвлег-характеристики двумерных функций и, в частности, растровых изображений. Все алгоритмы, описанные в этой главе, составлены в контексте системы структуризации документации САПР, а именно технических схем и чертежей. Естественно, что эти алгоритмы могут использоваться и с другими видам линейных рисунков, такими как различного рода карты, схематичные диаграммы и так далее. Принципиальной разницы между результатами работы алгоритмов на чертежах или диаграммах не существует. Четвертая глава посвящена разработке программного комплекса, реализующего разработанные и описанные алгоритмы предобработки и структуризации изображения. В качестве среды разработки была использована среда Microsoft Windows, которая является одной из самых распространенных операционных систем в настоящее время. В качестве средства разработки были использованы средства платформы J2SE 1. ЛЕЕ для эффективного использования системы в УЕВ-приложениях. Программный комплекс имеет модульную структуру. Приводится структура программного комплекса. Дано краткое описание руководства оператора архива и пользователя. Разработанный программный комплекс предполагается использовать как в учебном процессе, для рассмотрения способов представления информации в вычислительной технике, так и для построения электронных архивов графических компонент технической документации. В качестве примера возможности применения приведены расчеты коэффициентов разложения для простого изображения. В заключении приводятся основные результаты работы.
