Инверсно-морфологический подход к синтезу технических решений

• Автор: Чугунов, Денис Сергеевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Волгоград
• Количество страниц: 149 с. : ил.

ВВЕДЕНИЕ.

ГЛАВА 1. АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ МЕТОДОВ МОРФОЛОГИЧЕСКОГО ПОИСКА

1.1. Основные определения теории систем.

1.2. Методы морфологического анализа Цвикки.

1.3. Методы исследования технических систем.

1.4. Этапы метода морфологического поиска анализ и синтез

1.5. Процедуры морфологического анализа.

1.5.1. Конструктивнофункциональный анализ систем

1.5.2. Создание морфологических таблиц с использованием теории классификации.

1.6. Процедуры морфологического синтеза.

1.6.1. Формирование морфологических таблиц с использованием эвристических правил

1.6.2. Методы древовидного, лабиринтного и блочнолабиринтного синтеза.
1.6.3. Метод эволюционного синтеза на основе морфологических таблиц
1.6.4. Использование критериев качества в морфологическом синтезе
1.6.5. Морфологический синтез решений с использованием классификационных функциональноконструктивпых признаков
1.6.6. Синтез многофункциональных систем на морфологических таблицах.
1.6.7. Автоматизация процесса формирования морфологических таблиц
1.6.8. Кластерный анализ морфологических множеств
Краткие выводы по главе 1.
ГЛАВА 2. РАЗРАБОТКА ПРОЦЕДУР МОРФОЛОГИЧЕСКОГО АНАЛИЗА ПРЕДМЕТНОЙ ОБЛАСТИ С ИСПОЛЬЗОВАНИЕМ ИНВЕРСИИ.
2.1. Иерархия процесса концептуального проектирования систем на основе описания объектов тс с позиций системологии.
2.2. Определение структуры и свойств операции инверсии
2.3. Принципы обеспечения целостности систем синтезируемых морфологическим методом
2.4. Использование инверсного подхода для обеспечения целостности систем
2.5. Понятие классификационной системы
2.6. Атрибутивный подход к описанию элементов в морфологическом методе
2.7. Анализ предметной области для построения новой системы на инверсном ИИЛИ графе
Краткие выводы по главе 2.

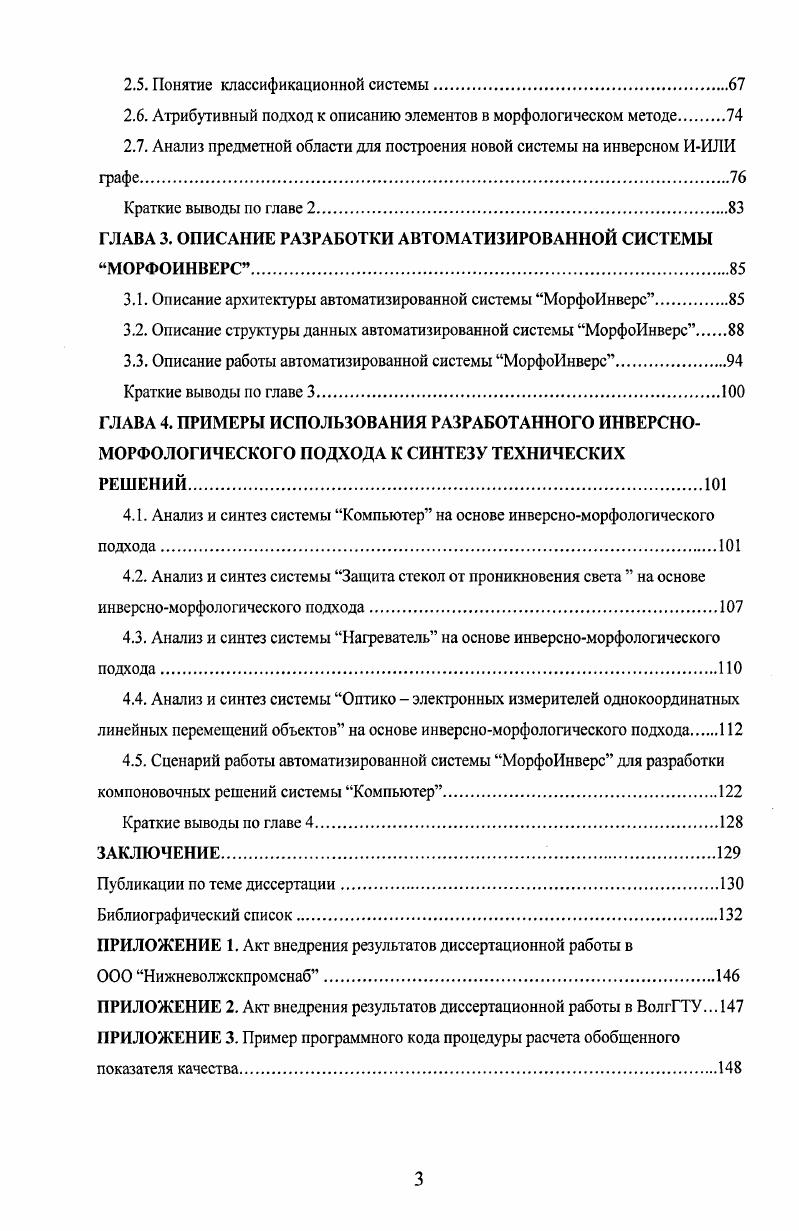

ГЛАВА 3. ОПИСАНИЕ РАЗРАБОТКИ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ МОРФОИНВЕРС
3.1. Описание архитектуры автоматизированной системы МорфоИнверс
3.2. Описание структуры данных автоматизированной системы МорфоИнверс.
3.3. Описание работы автоматизированной системы МорфоИнверс.
Краткие выводы по главе
ГЛАВА 4. ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ РАЗРАБОТАННОГО ИНВЕРСНОМОРФОЛОГИЧЕСКОГО ПОДХОДА К СИНТЕЗУ ТЕХНИЧЕСКИХ РЕШЕНИЙ.
4.1. Анализ и синтез системы Компьютер на основе инверсноморфологического подхода.
4.2. Анализ и синтез системы Защита стекол от проникновения света на основе инверсноморфологического подхода.
4.3. Анализ и синтез системы Нагреватель на основе инверсноморфологического подхода.
4.4. Анализ и синтез системы Оптико электронных измерителей однокоординатных линейных перемещений объектов на основе инверсноморфологического подхода
4.5. Сценарий работы автоматизированной системы МорфоИнверс для разработки компоновочных решений системы Компьютер.
Краткие выводы по главе
ЗАКЛЮЧЕНИЕ.
Публикации по теме диссертации
Библиографический список
ПРИЛОЖЕНИЕ 1. Акт внедрения результатов диссертационной работы в
ООО Нижнсволжскпромснаб.
ПРИЛОЖЕНИЕ 2. Акт внедрения результатов диссертационной работы в ВолгГТУ. 7 ПРИЛОЖЕНИЕ 3. Пример программного кода процедуры расчета обобщенного показателя качества.
АННОТАЦИЯ
В диссертационной работе проанализированы основные существующие методы и алгоритмы морфологического поиска, выделены их преимущества и недостатки. На основе проведенного анализа разработан новый инверсионный подход, позволяющий проводить морфологический анализ и синтез систем с учетом наличия элементов и функций, являющихся противоположными. Этот подход позволяет задать целостную структуру системы, на основе которой в дальнейшем анализируются остальные существующие системы этого класса и новые синтезируемые системы. Описана и модифицирована процедура классифицирования систем с помощью классифицирующей машины. Приведена концепция детализированного описания каждого объекта в предметной области с помощью подхода, описанного в системологии, что делает процесс последующего классифицирования более точным. Введены понятия инверсного ИИЛИ графа, инверсного поля и маски инверсного поля, которая определяет структуру рассматриваемой системы на структуре целостной системы. В процедуры морфологического анализа и синтеза внедрено понятие атрибутов, позволяющих задавать параметрическое описание элементов системы.
С использованием разработанных методов и алгоритмов, спроектирована и реализована автоматизированная система МорфоИнверс, протестированная на ряде типовых задач с описанием полученного результата.
