Автоматизация проектирования консольных стационарных кранов

• Автор: Зуева, Елена Павловна
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Брянск
• Количество страниц: 242 с. : ил.

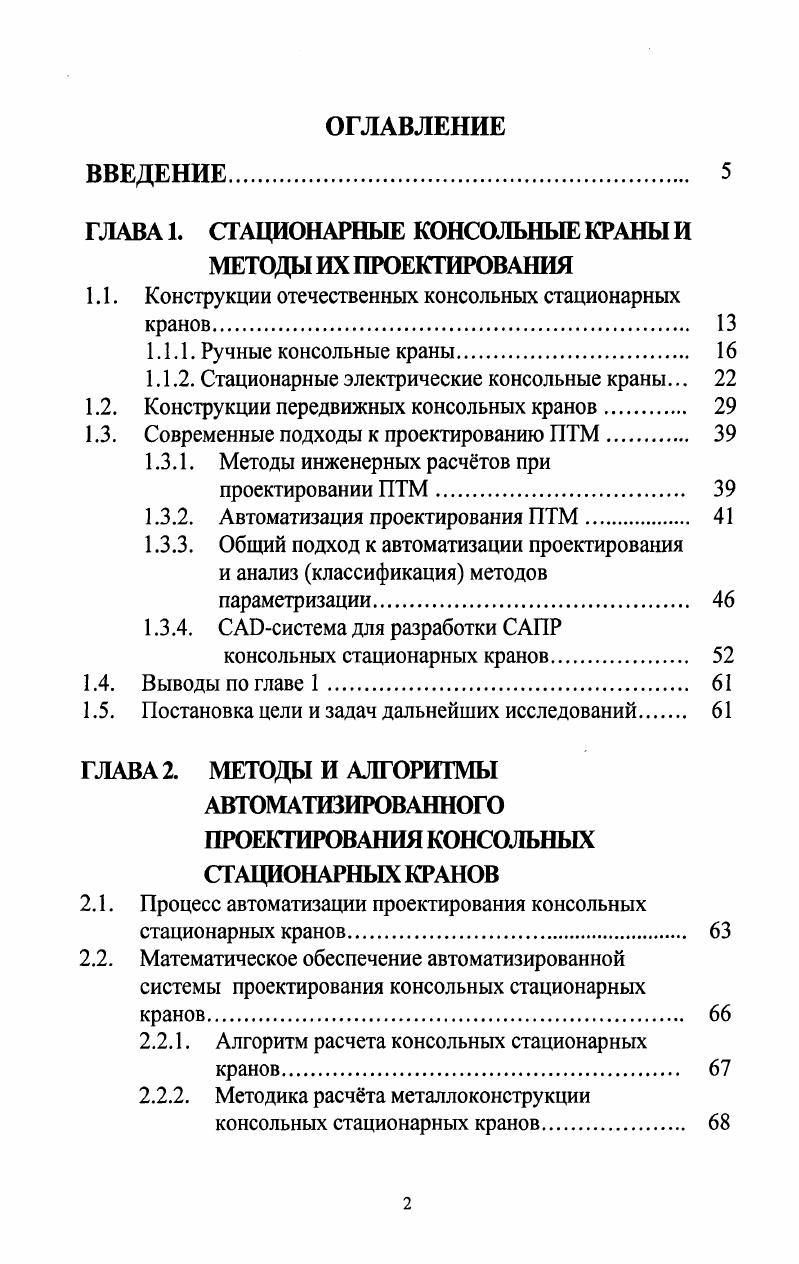

ОГЛАВЛЕНИЕ ВВЕДЕНИЕ

ГЛАВА 1. СТАЦИОНАРНЫЕ КОНСОЛЬНЫЕ КРАНЫ И МЕТОДЫ ИХ ПРОЕКТИРОВАНИЯ

1.1. Конструкции отечественных консольных стационарных кранов

1.1.1. Ручные консольные краны.

1.1.2. Стационарные электрические консольные краны.

1.2. Конструкции передвижных консольных кранов.

1.3. Современные подходы к проектированию ПТМ

1.3.1. Методы инженерных расчтов при проектировании ПТМ.

1.3.2. Автоматизация проектирования ПТМ

1.3.3. Общий подход к автоматизации проектирования и анализ классификация методов параметризации

1.3.4. САБсистема для разработки САПР

консольных стационарных кранов
1.4. Выводы по главе 1.
1.5. Постановка цели и задач дальнейших исследований
ГЛАВА 2. МЕТОДЫ И АЛГОРИТМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ КОНСОЛЬНЫХ СТАЦИОНАРНЫХ КРАНОВ
2.1. Процесс автоматизации проектирования консольных
стационарных кранов
2.2. Математическое обеспечение автоматизированной
системы проектирования консольных стационарных кранов.
2.2.1. Алгоритм расчета консольных стационарных кранов
2.2.2. Методика расчта металлоконструкции консольных стационарных кранов
2.3. Основные возможности автоматизированной системы проектирования консольных стационарных кранов
2.4. Сетевая модель консольного стационарного крана
2.5. Этапы процесса разработки САПР консольных
стационарных кранов.
2.5.1. Структурная схема САПР консольных стационарных кранов.
2.5.2. Информационное обеспечение
САПР консольных стационарных кранов
2.6. Выводы по главе 2.
ГЛАВА 3. АВТОМАТИЗИРОВАННАЯ СИСТЕМА
ПРОЕКТИРОВАНИЯ КОНСОЛЬНЫХ
СТАЦИОНАРНЫХ КРАНОВ
3.1. Представление данных о предметной области в
автоматизированной системе проектирования.
3.2. Установка и настройка автоматизированной системы
проектирования консольных кранов
3.3. Порядок проектирования консольных кранов в
автоматизированной системе.
3.3.1. Ввод исходных данных
3.3.2. Процесс проектирования
3.4. Выводы по главе 3
ГЛАВА 4. ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ
АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ ПРОЕКТИРОВАНИЯ КОНСОЛЬНЫХ
СТАЦИОНАРНЫХ КРАНОВ
4.1. Использование САПР при проектировании консольного
стационарного поворотного крана
4.2. Использование САПР при проектировании
электрического консольного поворотного крана на колонне с верхней и нижней опорами.
4.3. Использование САПР при проектировании консольного
поворотного настенного крана.
4.4. Выводы по главе 4
ЗАКЛЮЧЕНИЕ
ПЕРЕЧЕНЬ ОСНОВНЫХ СОКРАЩЕНИЙ И
УСЛОВНЫХ ОБОЗНАЧЕНИЙ
СПИСОК ЛИТЕРАТУРЫ


Стационарные ручные краны по ГОСТ 4- грузоподъемностью от 0,5 до 3,2 т и вылетом до 6,3 м имеют ручную передвижную червячную таль и ручной поворот консоли. Основные параметры и размеры ручных консольных кранов приведены в табл. Рис. Рис. Рис. Отечественной промышленностью выпускается ряд стационарных ручных кранов различного конструктивного исполнения. На рис. ГОСТ 4-, разработанная на Дзержинском заводе ОАО “Химмаш” (г. Дзержинск Горьковской области) []. Это настенный поворотный кран грузоподъемностью 0,5 или 1,0 т, предназначенный для подъема и перемещения грузов в механических, сборочных, заготовительных и литейных цехах. Его технические характеристики даны в табл. Рис. Таблица 1. Две опоры 1 и 3 с пластинами для крепления крана к строительной колонне здания соединены стойкой 2 трубчатого сечения. К нижней части трубчатой стойки приварена консоль 5 двутаврового профиля, по которой перемещается электрическая таль ТЭ-0,КД, ТЭ1-1 или ТЭ2-1. К верхней полке двутавра (№, или ) приварены угольники, которые образуют раму, обеспечивающую жесткость балки в горизонтальной плоскости. Рама с двутавром удерживается двумя оттяжками 4 треугольного профиля. Конструкция поворотного крана грузоподъемностью 1,0 т с верхней и нижней опорами также разработана Дзержинским заводом ОАО “Химмаш” [] для крана типа 2 по ГОСТ 4- (рис. Кран предназначен для подъема и перемещения грузов в механических, сборочных, заготовительных и литейных цехах. Его технические характеристики даны в табл. Кран состоит из трубчатой стойки 2, к торцам которой болтами на фланцах присоединены две цапфы, поворачивающиеся в двух радиальных и одном упорном подшипниках в опорах. Верхняя опора 3 крепится к верхней строительной части здания, нижняя 1 - к фундаменту. К верхней части стойки присоединена консольная балка 4, состоящая из трубы и приваренной к ней двутавровой балки, по нижним полкам которой перемещается электрическая таль ТЭ-1, ТЭ-0,5ВЗ-КП или ТЭ-0,. В кране предусмотрено регулирующие приспособление в виде клиновой монтажной прокладки, обеспечивающее строительный подъем консоли. Подвод тока к тали 5 - гибким кабелем. Рис. Таблица 1. Центральное проектно-конструкторское и технологическое бюро научной организации производства, труда и управления (ЦПКТБНОТ) г. Москвы разработало свободностоящие полноповоротные краны грузоподъемностью 0,5 и 1,0 т (рис. Краны предназначены для подъема и перемещения грузов в механических, сборочных и заготовительных цехах, а также на открытых складах. Кран состоит из колонны 1 трубчатого сечения и составной консоли 2, выполненной из трубы и приваренной к ней двутавровой балки, по нижним полкам которой передвигается электрическая таль ТЭ1-1, ТЭ-0,5ВЗ-КП или ТЭ-0,. Две части колонны соединены между собой фланцами. Нижняя часть установлена на плиту для крепления ее к фундаменту, на верхнюю часть опирается ось, на которую установлена консоль. Поворот консоли - в двух радиальных подшипниках, смонтированных во фланцах верхней части колонны. В кране предусмотрены два регулирующих устройства. Одно устройство служит для обеспечения вертикального положения оси, на которой установлена консоль, посредством отжимных болтов на фланцах, соединяющих нижнюю и верхнюю части колонны. Второе устройство, расположенное в месте соединения оси с консолью обеспечивает строительный подъем двутавровой балки консоли для исключения произвольного перемещения тали. Его технические характеристики даны в табл. Таблица 1. Техническая характеристика свободностоящего полноповоротного _крана конструкции ЦПКТБНОТ г. Рис. Стационарные электрические консольные краны (ГОСТ 1 - ) грузоподъемностью от 0,5 до 3,2 имеют электрическую таль по ГОСТ 4- или зарубежного производства с технической характеристикой, аналогичной отечественным электроталям по указанному стандарту, с механизмом передвижения, имеющим тормоз, обеспечивающий неподвижное положение тали при повороте консоли, или без механизма передвижения, среднего режима работы, управляемые с пола, работающие на трехфазном токе напряжением 0 или 0 В, частотой Гц, в климатическом исполнении У категорий размещения 2 и 3 по ГОСТ 0-.
